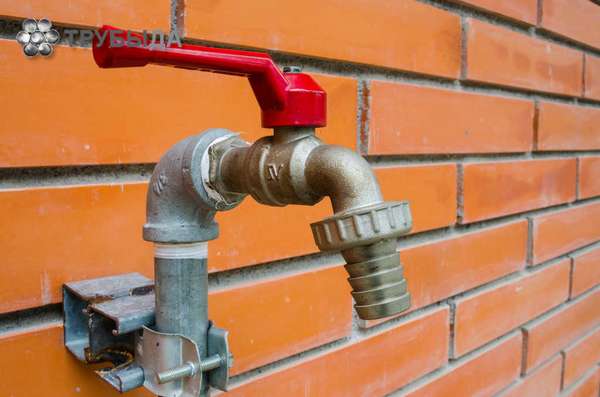

Кран угловой является арматурой для регулирования либо остановки потоков жидкостей либо газов. Устройство применяется в коммунальных, отопительных системах, для транспортировки продуктов нефтепереработки. Краны выполняются из латуни, бронзы, пластика, нержавеющей стали. Изделия крепят к трубопроводу фланцевым, штуцерным, муфтовым либо сварочным методом.
Устройство
В состав конструкции углового крана входят:
- затворный механизм;
- корпус;
- седельные элементы;
- ручки для регулирования механизма;
- крепежные элементы (шайбы, гайки и т.д.).
Функционирование устройства осуществляется посредством перемещения затворного элемента в положение открыто либо закрыто. Смещение затвора выполняется с помощью рукоятки. Конструкция проста, надежна, долговечна.
Основным элементом вентиля является шарообразная запирающая часть с проемом для пропускания жидких сред либо газов. Диаметр отверстия должен совпадать с размерами трубопровода. При перекрытии стенки шара подача жидкостей и газа прекращается.
Встроенные округлые элементы для труб компактных габаритов должны быть плавающего типа. Для комплексов с большим диаметром трубопроводов необходимы опорные элементы. Обеспечивают плавное движение элементов внутри корпуса уплотнительные кольца, которые прижимаются к стенкам пружинами либо болтами.
Элементы конструкции изготавливаются из разных материалов (чугун, латунь и бронза), определяющих функциональные характеристики изделий.
Размеры
Габариты вентиля углового стандартного содержатся в ГОСТах. Популярные размеры угловых кранов с маркировкой 1/2, 3/4 в высоту достигают 88 и 99 мм. Центральный вентиль изделия равен 58 и 59 мм, вес угловых элементов составляет 160 и 230 г.
Диаметр отверстия должен совпадать с параметрами трубопровода. Средние показатели составляют 50-1200 мм.
Размерные параметры отражают также процентное соотношение пропускаемого потока либо теплоносителя. Объем выпускаемой жидкости для полнопроходного крана составляет до 100%, стандартного около 70-80%, неполнопроходного до 50%.
Функции
Задача устройства заключается в перекрытии либо регулировании потока жидкости. Угловое конструктивное решение оптимально в труднодоступных местах (отопительных устройствах, канализационных трубах и т.д.).
Устройства монтируются на:
- системы водоснабжения и отопления;
- смесители для раковин на кухне и в ванной комнате;
- трубы, соединяющие коммунальные сети с бытовыми приборами (стиральная техника, посудомоечная машина);
- полотенцесушители;
- комплексы газоснабжения;
- транспортировочные трубы и т.д.
Конфигурация, размерные параметры и материалы подбираются на угловые краны для радиаторов отопления в соответствии с температурными режимами.
Классификация
Конструкции запорные углового типа по способу открытия подразделяются на:
- шаровые;
- вентильные.
Шаровой кран универсален, компактен. Затвор имеет форму шара со сквозным проемом. Поворот округлого элемента позволяет перекрывать либо освобождать поток жидкости, газа. Для запирания крана необходимо повернуть рычаг на 90°. Герметичность устройства создается с помощью пластичных уплотнителей из фторопласта, резины либо паронита. В числе преимуществ конструктивного решения бюджетная цена, высокая герметичность в затворенном состоянии, устойчивость к высокому давлению среды.
Клапан запорный угловой вентильного типа снабжен механизмом червячного типа. Устройство управляется вращением ручки, позволяющей приподнять шток и открыть проем, регулировать объем пропускаемой жидкости. Преимуществом изделия является возможность регулирования высокого давления в трубопроводе. Вентильный кран прост в обслуживании и ремонте.
Краны отличаются способами установки, подразделяясь на:
- муфтовые;
- штуцерные;
- фланцевые;
- сварные;
- комбинированные.
Конструкции муфтовые отличаются герметичностью, большим сроком службы. Изделия компактные, снабжаются уплотнителями, применяются для сантехнического оборудования в жилых помещениях.
Штуцерные устройства отличаются упрощенной конструкцией, просты в демонтаже, ремонте. Изделия распространены в химических производствах, пищевых комбинатах.
Краны фланцевые предназначены для транспортировки теплоносителей, воды, газов. Изделия эксплуатируются при температурных режимах -10 +300°С. Устройства оптимальны в трубопроводах среднего размера в промышленных комплексах.
Конструкции приварного типа крепятся к трубопроводам с помощью сварочного аппарата. Соединение герметично, долговечно, однако при ремонте требуются сложные демонтажные работы.
Устройства комбинированного типа применяются в химической, тяжелой промышленности, трубопроводах, переводящих горючее, химические вещества. Возможно объединение резьбового и фланцевого, сварочного и фланцевого методов крепления.
По типу прохода устройства подразделяются на конструкции:
- полнопроходные;
- стандартнопроходные.
Устройства полнопроходные снабжаются отверстием, соответствующим размеру трубопровода. Кран врезается в проем и обеспечивает большую скорость пропуска жидкостей, газа. Потери составов при транспортировке небольшие. Изделия оптимальны для магистральных труб.
Конструкции кранов стандартнопроходные имеют уменьшенный (в сравнении с трубой) диаметр. Изделия могут применяться при сниженном давлении, отличаются бюджетной ценой, монтируются в коммунально-бытовых системах.
Корпусы кранов производятся из:
- сплавов латуни;
- бронзы;
- полимеров;
- стали нержавеющей;
- чугуна.
Кран из латуни прочен, не подвержен процессам окисления и коррозии, стоек к механическим повреждениям. При эксплуатации на поверхностях элементов не оседает сажа, копоть.
Вентили из бронзы отличаются большим сроком службы, износостойкостью, однако стоят дорого. Бронза не деформируется от нагрузок, не скапливает на поверхностях ил, загрязнения.
Нержавеющая сталь прочная, экономичная, долговечная. Однако на поверхностях могут оставаться загрязнения от химических составов. Материал не выдерживает большой механической нагрузки.
Пластиковые краны предназначаются для трубопроводных систем из мягких полимеров. Для металлических труб и устройств с большим давлением и горячим водоснабжением конструкция не рекомендована. При соблюдении правил монтажа, наличия уплотняющих прокладок срок службы составляет более 2 лет.
Чугунный вентиль отличается большой массой, выдерживает среднее и большое давление. Устройства применяются в промышленных трубопроводах, для оборудования спецтехники (автоцистерны, пожарные установки).
Как установить угловой вентиль?
Особенности монтажа угловых кранов предусматривают совпадение диаметров вентиля и трубопровода, размера и рисунка резьбы. До установки устройства необходимо освободить трубопроводы от транспортируемых смесей. В жилых зданиях требуется дополнительное согласование с инспекцией.
Место врезки крана должно быть подходящим для регулярного выполнения наладочных и ремонтных работ. При монтаже изделия в отопительной системе кран помещается между радиатором и байпасом, обеспечивая постоянное циркулирование потока по системе даже при перекрытом вентиле.
Перед монтажными работами необходимо выполнить обмотку места резьбы на устройстве слоем ФУМ-ленты. Угловые краны накладываются на трубопровод, подсоединяются выбранным способом (с помощью муфты, сварочного аппарата, фланцев).
Регулировочная ручка-вентиль должна плавно перемещаться в конечные точки и надежно фиксироваться. Завешаются работы проверкой качества, симметричности, герметичности соединения.
