Где применяются и как производятся бесшовные трубы

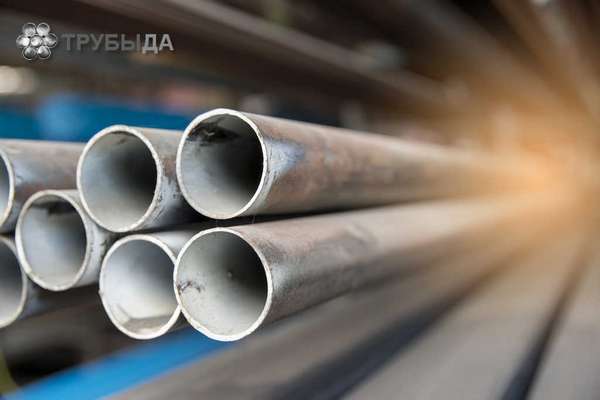

Бесшовная труба прочная, герметичная, долговечная. Изделия производятся на специализированном оборудовании методами штамповки, прессования, прокатки, холодного либо горячего деформирования. Конструкции выпускаются разных сечений, габаритов, применяются в автомобилестроении, на нефтеперерабатывающем, химическом, оборонном, угольном производствах, в строительстве газопроводных и водопроводных комплексов.

Технические характеристики

Характеристики бесшовной трубы отвечают нормативам ГОСТов. Габариты изделий, прошедших обработку под термическим воздействием, регулируются ГОСТ 8732-78. Популярны трубы, имеющие диаметр внешней поверхности 25-700 мм, параметры стенок составляют 2,5-75 мм. Длина стандартных труб варьируется от 4 до 12,5 м.

Модели с холодным деформированием регламентированы ГОСТ 8734-75. Размер диаметра с внешней стороны составляет 8-450 мм, толщину стенки изготавливают 0,08-20 мм. Немерная длина труб составляет 1,5-11,5 м, мерная длина 4,5-9 м.

Для трубопроводов без соединительных швов применяют марки стали 10, ст35, ст40х и т.д.

Типоразмеры и вес трубы бесшовной зависят от технологии изготовления, способа прокатки. Размерная линейка на модели, выдерживающие высокое давление (прецизионные), зафиксирована в ГОСТ 9567-75, соответствующем требованиям европейской стандартизации ISO. Нормативы подходят также для трубных патрубков из стали с высокой прочностью.

Продукция перед поставками проходит тестирование на соответствие габаритным параметрам, герметичность, стойкость к механическим повреждениям и т.д.

Области применения

Прочность и долговечность продукции позволяет использовать металлические заготовки в разных сферах производства и коммунально-бытового обслуживания.

Бесшовные трубы применяют для строительства:

  • автомобилей;
  • сельскохозяйственной техники (тракторы, погрузчики, краны, комбайны);
  • самолетов и авиамоделирования;
  • военной техники;
  • разных видов судов и т.д.

Продукция необходима при монтаже водопроводных путей, гидравлических систем, для прокладывания газопроводных труб, в сферах добычи и переработки нефтепродукции, на химических производствах, энергетических комплексах, в тяжелой промышленности и т.д.

Толстостенные модели применяются в комплексах с высокими показателями давления, для возведения опорных конструкций, выдерживающих большие нагрузки (каркасы, армирующие решетки и т.д.).

Классификация

Трубы стальные бесшовные разграничиваются классификациями по:

  • методу производства;
  • температурным параметрам;
  • способу раскройки и т.д.

По виду сечения модели подразделяются на:

  • круглые;
  • овальные;
  • квадратные;
  • прямоугольные;
  • трапециевидные и т.д.

Классификация по длине включает изделия:

  • мерные;
  • немерные;
  • кратные какой-либо мерной длине.

Наиболее распространена классификация металлической продукции на произведенную методом холодного либо горячего проката.

В длину трубы холодной обработки стандартно выпускаются 4,5-9 м. Параметры толщины стали изделий варьируются от 8 мм.

Горячекатаные конструкции выпускаются с сечением 25-700 мм, с толщиной стали в зависимости от функционального назначения 2,5-75 мм. Трубы цельнотянутые бесшовные создаются из отлитых заготовок, обеспечивающих высокую прочность.

Способы производства

Производство бесшовных труб выполняется:

  • методом ручной либо аппаратной (штамповочной) ковки;
  • с помощью обработки прокатными установками;
  • методом волочения;
  • прессованием на специальных аппаратах.

Работы выполняются преимущественно в цехах заводов, оборудованных специальной техникой для разных видов прокатки. Предприятия должны быть снабжены соответствующими сертификатами, которые подтверждают право изготовления трубопроводных изделий в соответствии с ГОСТами на горячекатаную, производимую холодным методом продукцию. Изделия перед отправкой заказчикам проходят тестирование на отсутствие дефектов, соответствие типоразмеру.

Горячая деформация

Горячедеформированные трубы изготавливаются при нагревании до высокой температуры. Производство требует наличия технологического оборудования, организации многоступенчатого процесса. Стоимость изделий высокая.

До процесса прокатки заготовки нагревают, не превышая точки кристаллизации металлического сырья (допустимая погрешность +60 °С). Изделия должны держать форму, быть достаточно пластичными для работы. Выполняется формирование гильзы с помощью специальной техники для сверления с элементами, позволяющими создать необходимую глубину и диаметр в металлическом изделии.

На прессовальном аппарате из подогретой заготовки формируется цилиндр, визуально схожий с трубой. При прокатке гильзу размещают на станочном оборудовании и пропускают через валики разного диаметра. Под давлением элементов заготовка растягивается в противоположных направлениях.

Требуемую форму диаметра изделию придают методом вальцевания, габариты подгоняются в процессе термической обработки. Равномерный параметр диаметра по длине продукции контролируется ограничительными частями оборудования.

Горячая заготовка охлаждается погружением в холодную воду и калибруется прохождением нескольких вальцев. Некоторые этапы процесса изготовления могут повторяться для подгонки металлической продукции под технические требования. В завершение изделия разрезают на элементы требуемой длины.

Холодная деформация

Холоднодеформированные трубы производятся из заготовленных элементов в охлажденном состоянии после прохождения прошивочного аппарата. Предварительный процесс калибрования выполняется по холодному металлу.

После финишной вальцовки гильза проходит процесс обжига, разогревается до температуры начала рекристаллизации металла. Готовые охлажденные изделия разрезаются на трубы необходимой длины.

Продукция холодной деформации изготавливается:

  • с особо тонкими стенками (менее 0,5 мм) с диаметром 20 мм;
  • с тонкими стенками (1,5 мм) с диаметром от 20 мм;
  • с толстыми стенками (6-12,5 мм) и т.д.

Холоднодеформированными изделиями оформляются внешние стены, уличные конструкции.

Преимущества бесшовных труб

Отсутствие швов обеспечивает прочность изделий на разрыв, герметичность продукции уменьшает вероятность утечек газа либо протеканий жидкостей. Снижен риск деформирования при механических воздействиях.

Для изготовления продукции применяется качественное сырье, обеспечивающее длительную эксплуатацию, надежность, прочность.

Изделия универсальны, обладают высокими эстетическими характеристиками, позволяющими использовать трубы в открытых пространствах.

Способность бесшовных изделий выдерживать большое давление позволяет применять трубы для прокладки сетей коммунально-бытовой сферы, провода нефтепродукции, газообразных составов, химических соединений на больших расстояниях.

Изделия из толстых листов металла, прошедшие термическую обработку, не подвержены воздействию грибка, плесени, коррозии.

Бесшовные изделия выпускаются широкой линейкой размеров, форм, предназначены для большого спектра областей промышленности. Универсальная продукция позволяет экономить затраты при масштабных строительных работах.

Монтаж бесшовных изделий

Способы монтажа и соединения изделий бесшовных подразделяются на группы сварочных и резьбовых технологий. На выбор техники влияет толщина стенок труб.

Сварка относится к эффективным методам соединения элементов. Для обеспечения плотного примыкания поверхностей концы труб обрезаются.

Трубы с тонкими стенками соединяются газосваркой, позволяющей выполнить аккуратные швы.

Изделия толщиной от 20 мм спаиваются электрическим либо газовым сварочным аппаратом. Подготовка кромок заготовок включает выполнение V-образной фаски на концах, которая наполняется металлом в расплавленном виде.

Продукция с особенно толстыми стенками обрабатывается электросварочным аппаратом с электродами не менее 4 мм, газовое оборудование для продукции не рекомендовано.

Соединение резьбовое не подходит для тонких моделей, т.к. материала стенок недостаточно для нанесения резьбы.

Средней и большой толщины модели соединяются резьбовым методом на специальном оборудовании либо своими руками с применением плашек.

Для работ требуются фитинги в качестве промежуточного элемента. Фитинги производятся разных конфигураций (угловые, прямые, крестовины), отличаются количеством отверстий. Элементы позволяют выполнять трубную разводку и ответвления.

Для сохранения герметичности и надежности соединения при состыковке 2 труб применяют уплотнители, которые накладываются на резьбу и прижимаются фитингами. Прочность изделий обеспечивается качеством резьбы.

Изменяют направление труб в процессе монтажа с помощью трубогибов разной мощности и диаметра.
