Где используются сэндвич-дымоходы из нержавейки

Дымоход сэндвич из нержавейки обладает высокой степенью безопасности и наиболее эффективно среди других видов труб выводит продукты сгорания из помещения. Чтобы правильно подобрать изделие, необходимо разобраться в технических характеристиках и особенностях его работы.

Что это такое и для чего он нужен

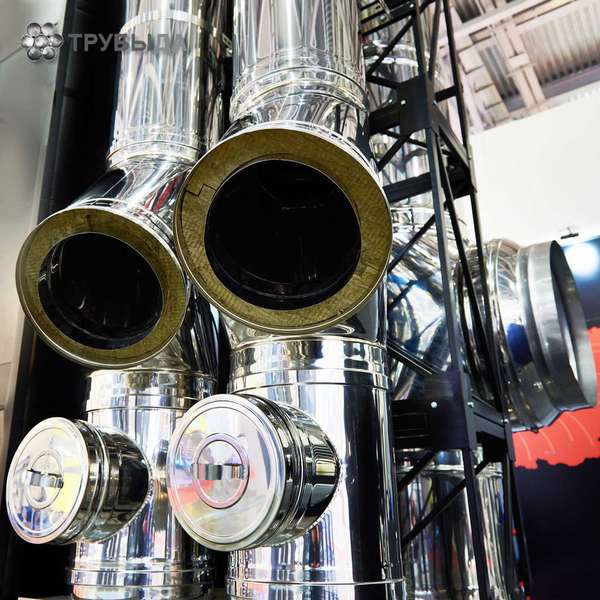

Данный тип вентиляции является усовершенствованным видом дымохода. В отличие от простой конструкции из нержавейки сэндвич состоит из двух труб, помещенных друг в друга. В пространстве между трубами находится негорючий утеплитель. Наличие теплоизоляции обеспечивает такие преимущества этой конструкции:

• поскольку изолятор не горит, а внешняя труба не нагревается до высоких температур, то изделие обладает высокой степенью пожаробезопасности;
• не образуется конденсат на стенках внешней трубы;
• уменьшаются теплопотери, повышается КПД отопительного оборудования;
• рекомендована к установке на улице;
• простота монтажа, с которым справится любой хозяин.

Чаще всего в дымоходах сэндвич из нержавеющей стали в качестве теплоизоляционного материала используют каменную вату или перлитовый песок. Простота конструкции позволяет сделать такой дымоход самостоятельно. Сэндвич-система нужна для удаления из помещения продуктов горения следующих отопительных приборов:

• газовые и твердотопливные котлы;
• камины;
• печи и др.

Также данный тип дымохода не только обеспечивает высокое качество вентилирование помещения, но и повышает производительность отопительного прибора. В камеру сгорания не попадает холодный воздух, благодаря чему не тратится топливо на ее обогрев.

Для укладки вентиляции в неотапливаемом помещении или с внешней стороны здания трубы следует утеплить. В сэндвич-системе уже выполнена качественная теплоизоляция, что существенно сокращает время на монтаж.

Технические характеристики

Качество материала изготовления определяет срок службы изделия и степень нагрева внешних стенок. Трубы для сэндвич-системы делают из таких видов нержавеющей стали:

• AISI430 низколегированная, наиболее дешевый вариант;
• AISI439 в состав входит титан, благодаря чему повышается устойчивость материала к высоким температурам и коррозии;
• AISI316 легирование никелем и молибденом увеличивает жаропрочность и кислотостойкость.

Толщина теплоизоляционного слоя составляет 25-60 мм. Дымоходы различаются по таким показателям, как размер, диаметр труб, вес конструкции. Диаметр зависит от показателя выделяемой теплоэнергии:

• 115 мм выбирают преимущественно для обустройства одностенной вентиляции;
• 120 мм предназначен для монтажа двустенных дымоходов вертикального типа;
• 150х250 мм этот вид устанавливают в местах с повышенной технической нагрузкой, поэтому толщина стали в трубах составляет 3,5 мм;
• 160 мм используется оцинкованная сталь, которая имеет толщину 0,5 мм, поэтому способна выдержать температуру до 90°С;
• 300 мм конструкция имеет высокие технические показатели, трубы обладают наилучшей прочностью и износостойкостью.

Принцип работы

Дымоходные трубы сэндвич являют собой систему дымоудаления для обогревающих устройств. Внутри системы должно хватать тяги, чтобы обеспечить качественное удаление продуктов горения. Трубы подсоединяются к выводному патрубку котла, колонки, печи или другого устройства. Желательно, чтобы на пути до выходного отверстия наружу было не более одного изгиба. Чем больше поворотов, тем ниже становится тяга.

При этом все стыки должны быть тщательно герметизированы. Изолирующее вещество должно быть термостойким, чтобы не повредилось в процессе эксплуатации. Если места соединений будут плохо промазаны герметиком, есть большая вероятность возникновения задымления помещения. Благодаря теплоизоляции и герметизации труб на всей их протяженности внутри канала поддерживается ровная температура. Это, в свою очередь, обеспечивает устойчивую тягу.

Во время работы дымохода внешняя труба не нагревается до высоких температур, что снижает риск возникновения пожара. Это особенно важно в местах прохода дымохода через кровельный материал. Небольшой нагрев внешней оболочки позволяет сузить размер отверстия в кровле, стене или другом перекрытии, через которое проходит труба. Кроме того, есть возможность приобрести и установить специальные модули, предназначенные для переходов сквозь перекрытия.

Срок службы такого дымохода

Срок эксплуатации сэндвич-системы зависит от материала изготовления, толщины стенок труб, а также качества сварного шва. Если сравнивать разные изделия, имеющие одинаковую толщину стен, то самый короткий срок эксплуатации у дымохода марки AISI409, а дольше всего прослужит AISI321.

Производители заявляют, что сэндвич-система способна функционировать на протяжении 10-15 лет. Но чаще всего данный показатель не соответствует действительности, поскольку это возможно при точном соблюдении всех условий эксплуатации. На практике трубы выполняют свои функции на протяжении 5-10 лет в зависимости от температурного режима и места размещения.

Как выбрать

Чтобы правильно выбрать сэндвич-систему, нужно обратить внимание на такие аспекты:

1. Материал изготовления. Чем прочнее сталь, тем дольше прослужит дымоход.
2. Теплоизолирующий материал. Он должен выдерживать температуру до +700°С. Еще следует учитывать степень его заполнения в дымоходе.
3. Качество сварочных швов. Когда планируется установка вентиляции для твердотопливных котлов, желательно отдавать предпочтение сварке лазером. Она обеспечивает высокое качество соединения, что дает полную герметичность конструкции. Для газовых котлов подходят стыки с катаным швом.

Наружная и внутренняя трубы должны быть выполнены из нержавеющей стали, поскольку внутри образуется конденсат. Когда внутренняя труба изготавливается из оцинкованной стали, такой дымоход можно устанавливать только для газовых устройств. Выбирать систему вентилирования можно тогда, когда произведены все необходимые расчеты.

Изготовление и установка дымохода своими руками

Чтобы сделать своими руками систему сэндвич, понадобятся такие материалы:

• лист нержавеющей стали или готовая труба нужного диаметра;
• лист стали с оцинкованным покрытием;
• теплоизоляция.

При выборе изолятора следует опираться на его пожароустойчивость. Сборка состоит из следующих этапов:

• листовой металл сворачивают, чтобы получить внешний и внутренний контуры нужного диаметра;
• внутренний элемент укутывают утеплителем рулонного типа;
• затем все вставляют во внешнюю трубу.

Если есть сомнения по поводу качества сборки и пожароустойчивости конструкции, ее желательно поместить в короб. Внутреннее пространство при этом заполняют керамзитом. Так можно сделать систему сэндвич из трубы нержавейки.

Установка готовой конструкции выполняется так:

• на выходной патрубок надевают переходник и тщательно промазывают стыки герметиком;
• после высыхания все фиксируют с помощью хомута;
• если на протяженности от патрубка до отверстия в стене есть повороты, все стыки тоже промазывают герметизирующим материалом;
• проход в стене делают с небольшим зазором;
• в проем помещают базальтовый картон;
• пространство плотно заполняется базальтовой ватой.

Можно приобрести специальные проходные блоки. Поскольку сэндвич-система представляет собой готовую конструкцию, выполнить ее монтаж несложно. Главное внимательно проверять качество герметизации всех стыков.
