Дренажные трубы: обзор основных видов

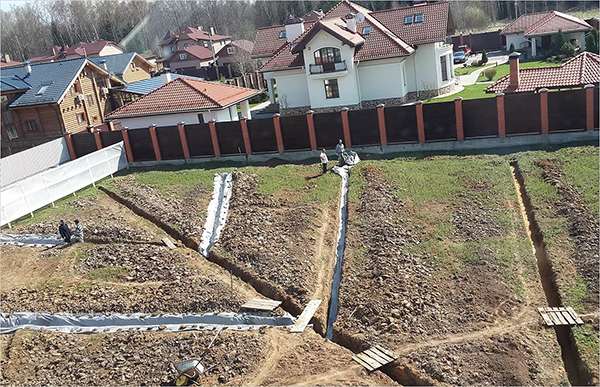

При проектировании загородного дома или других сооружения следует уделить внимание вероятности их подтопления в случае выпадения большого количества осадков или таяния снега. Повышение уровня грунтовых вод также становится причиной, по которой грунт теряет свои несущие способности. Решением проблемы становится проведение монтажных работ по созданию дренажной системы, предназначение которой заключается в отводе излишков грунтовых вод. Основным элементом системы являются дренажные трубы, особенности которых рассмотрим подробнее.

Классификация дренажных систем

Перед тем как провести выбор дренажных труб, следует рассмотреть разновидности подобных систем. Принято различать две разновидности системы:

1. Закрытые. Подобный дренаж представлен системой, которая заглубляется на определенную глубину. В данном случае трубы могут иметь невысокую степень защиты от воздействия окружающей среды, а также перфорацию, за счет которой вода попадает в систему и отводится в сторону накопительных колодцев.
2. Открытые. Данный вариант исполнения дренажной системы используется для отвода выпадающих осадков. Создавая подобные системы используются трубы, которые имеют достаточно высокую прочность и могут демонтироваться на зимний период.

Наибольшее распространение получили закрытые дренажные системы по причине высокой эффективности. Ее основными элементами назовем:

1. Трубы.
2. Фитинги.
3. Колодцы различного типа.
4. Дополнительные элементы.

Именно от выбранного типа труб зависит эффективность дренажной системы.

Классификация дренажных систем по типу используемого материала

Трубы классифицируются по виду используемых материалов при их производстве. Наиболее распространенными можно назвать:

1. Полимеры.
2. Асбестоцемент.
3. Керамические с перфорацией.

Рассмотрим каждый тип подробнее.

Керамические

Довольно часто при производстве дренажных труб используют керамику. Керамические трубы имеют следующие положительные качества:

1. Материал невосприимчив к воздействию различных веществ: стоки, химикаты, горячая вода не влияют на физические свойства.
2. Довольно высокая прочность, что позволяет увеличивать глубину залегания системы.
3. Срок службы более 10 лет.

Сегодня при создании дренажных систем керамические трубы используются крайне редко по причине достаточно большого количества недостатков:

1. Большой вес становится причиной существенного усложнения процесса погрузки и разгрузки труб, а также выполнения монтажных работ. При проектировании дренажной системы многие стараются существенно снизить количество соединений, которые становятся самым уязвимым местом. Сделать это можно путем использования секций большой протяженности, вес которых может достигать несколько десятков килограмм.
2. Провести герметичное соединение керамических труб достаточно сложно, что существенно повышает сроки проведения монтажных работ.
3. Монтажные работы качественно выполнить могут исключительно профессионалы, имеющие соответствующие навыки. Самостоятельно выполнить монтажные работы практически невозможно.
4. Невысокие эксплуатационные характеристики.

Как показывает практика, срок службы керамических дренажных труб составляет около 20-ти лет. Рассматриваемый материал подходит для создания труб, которые подходят для подачи питьевой воды и сточных вод.

Асбестоцементные

Асбестоцементные трубы получили широкое распространение при создании системы подвода питьевой и бытовой воды, а также отвода стоков. Однако подобного рода трубы не подходят для дренажа по следующим причинам:

1. Большой вес. Бетон в сочетании с армирующей конструкцией определяют большой вес рассматриваемого типа труб. За счет этого усложняется транспортировка, требуется такелажное оборудование, следует тщательнее подготавливать основание для повышения его несущих конструкций.
2. Возникают проблемы при производстве изделий небольшого диаметра.
3. Обработка асбоцемента усложнена, изменить длину секции сложно.
4. Высокая стоимость. Сложность технологии производства определяет высокую стоимость подобных труб.

Есть и преимущества у данного типа труб: они имеют высокую прочность и достаточно длительный срок службы, материал может выдерживать воздействие химикатов и других агрессивных веществ. Именно поэтому применяются исключительно в случае прокладки

Полимерные дренажные трубы

Современным решением можно назвать выбор перфорированных труб из полимеров. Они имеют огромное количество преимуществ:

1. Большой срок эксплуатации. Если предыдущие варианты исполнения дренажных труб могут прослужить не более 30 лет даже при благоприятных условиях эксплуатации.
2. Современные полимеры могут использоваться для получения труб с высокими показателями прочности, в особенности это касается двустенного варианта исполнения с ребрами жесткости. Именно ребра жесткости позволяют равномерно распределять нагрузку.
3. Полимеры не реагируют на воздействие повышенной влажности. При этом некоторые имеют повышенную устойчивость к различным агрессивным средам.
4. Пластиковые изделия имеют небольшой вес, что существенно упрощает проведение монтажных работ.
5. Рассматриваемые дренажные трубы имеют очень гладкую поверхность. Отсутствие пор и низкий показатель шероховатости определяет низкую вероятность образования засоров и налетов.
6. Современным вариантом исполнения дренажных труб можно назвать те, которые внутри имеют геотекстиль. Через поры грунтовые воды попадают в систему, а геотекстиль выступает в качестве фильтра, который будет задерживать песок и небольшие камешки.
7. Большой выбор. В продаже можно встретить полимерные трубы различного диаметра и толщины стенок. Кроме этого при необходимости можно найти фитинги и переходники самого различного типа.

В целом можно сказать, что пластиковые трубы являются идеальным выбором по причине низкой стоимости. Кроме этого отметим простоту проведения монтажных работ: при желании монтаж можно выполнить своими руками.

Есть у пластиковых есть и несколько недостатков:

1. Материал не выдерживает высокие нагрузки. Поэтому использовать трубы подобного типа невозможно в случае, когда систему нужно разместить на большой глубине.
2. Прокладывать подобные трубы нельзя в случае, когда на поверхности может возникать переменная нагрузка: автомобили, прохожие, надземные объекты.

Все технические параметры производители указывают путем нанесения маркировки.

Разновидности полимерных труб

При создании проекта дренажной системы для загородных участков или коммерческих, промышленных сооружений многие уделяют внимание именно полимерным трубам. Изготавливаются они преимущественно из:

1. Полиэтилена.
2. ПВХ.
3. Полипропилена.

Наибольшей популярностью пользуются ПВХ трубы. Они бывают:

1. Однослойные и двуслойные. С увеличением количества слоев существенно повышается прочность конструкции. Дренажные трубы классифицируются по показателю кольцевой прочности.
2. Кроме этого рассматриваемое изделие классифицируется на жесткий и гибкие. Сегодня гибкие трубы можно купить длиной около 40-50 метров. Высокий показатель гибкости позволяет скручивать большие секции на момент их транспортировки. Жесткие могут иметь длину от 6 до 12 метров.
3. В продаже можно встретить варианты исполнения с голой стенкой или фильтрующей оболочкой. В качестве фильтра используется геоткань, которая может задерживать песок и другие крупные фракции.

Кроме этого большой популярностью пользуются и пропиленовые трубы. Они изготавливаются с плоскими и гофрированными стенками, минимальный диаметр составляет 50 мм, класс жесткости может варьировать в достаточно большом диапазоне.

Степень перфорации

Важным отличием дренажных труб от обычных можно назвать присутствие перфорации. Если при создании системы отвода сточных вод или подачи питьевой воды главное достигнуть высокого показателя изоляции, в случае дренажной системы наоборот соединения и трубы не должны обладать высокой герметичностью. За счет перфорации грунтовые воды попадают в систему и отводятся от сооружений или участка.

Рассматривая особенности перфорации можно уделить внимание следующим моментам:

1. Полная перфорация предусматривает создание отверстий, который располагают на расстоянии 60 градусов относительно друг друга. Другими словами, в ряд будет расположено 6 отверстий. В случае частичной перфорации создают только 3 отверстия в верхней части.
2. Стандартный размер отверстий составляет 1,3 мм. С увеличением диаметра труб размер отверстий оставляют практически неизменным. Это связано с тем, что слишком большие отверстия перфорации становятся причиной засорения системы.
3. Производители для снижения вероятности засорения системы размещают отверстия между гофрами, которые выступают в качестве ребер жесткости.

Ребра жесткости позволяют равномерно распределить нагрузку. Поэтому дренажные системы могут служить достаточно долго и надежно.

Выбор изделий по показателю диаметра

При создании дренажной системы своими руками на участке следует уделить внимание нижеприведенным рекомендациям:

1. Эффективность дренажной системы зависит от диаметрального размера труб. Именно поэтому при выборе следует уделить особое внимание этому параметру.
2. Практика показывает, что изделие с диаметром поперечного сечения 110 мм способно осушить участок от воды в радиусе 5 метров. Эта информация должна учитываться на момент разработки проекта.
3. Дренажная система отводит грунтовые воды самотеком. Именно поэтому секции укладываются под уклоном в сторону накопительного сооружения.
4. Соединение отдельных секций должно быть технологически правильным. При этом если есть разветвления и повороты, то для этого используют специальные переходники и фитинги.

Специалисты рекомендуют для загородных домов приобретать трубы с диаметром около 60 мм, которые имеют геотекстильный фильтр. Присутствие фильтрующего элемента существенно повышает эффективность системы, так как вероятность засорения существенно снижается. Кроме этого выбор по показателю диаметра проводится с учетом того, на кокой глубине будет пролегать дренажная система. Изделия диаметром до 110 мм подходят исключительно для случая, когда система будет залегать на глубине не более 8 метров. В противном случае жесткости пластиковых труб будет недостаточно.

В заключение отметим, что дренажные трубы выбирают также в соответствии с типом грунта. Для щебневого грунта подходят изделия без фильтрующего элемента, а вот для глинистых и песчаных лучше выбирать варианты исполнения, обернутые геотекстильной тканью или имеющие другие фильтры.
