Чугунные канализационные трубы: диаметры, вес и размеры

Для системы канализационных и водосточных сетей зачастую используют чугунные трубы. Из данного материала создают внешние и внутренние водопроводные сети. Раньше для внешних и внутренних канализационных сетей использовали только чугунные канализационные трубы. В современный период, невзирая на повышение спроса на полимер, изделия из сплава по-прежнему пользуются спросом при укладке трубопроводов.

Несмотря на то что рынок сегодня все больше покоряют продукты из пластика, металл по-прежнему решительно удерживает свои лидирующие позиции. Рассмотрим особенности данных систем, поскольку они останутся востребованными еще долгое время.

Особенности чугунных канализационных труб

Чугунный материал (сероватый сплав) сам по себе не очень прочный. Но чугунная канализационная труба производится уникальным способом центробежного литья, что значительно увеличивает сопротивляемость механическим повреждениям. Однако при монтаже категорически запрещено бросать изделия или подвергать их сильному воздействию ударных нагрузок.

Для того чтобы трубы из чугуна не разрушала ржавчина, их покрывают снаружи и изнутри нефтяным битумным составом, который проникает во внутреннюю структуру материала, затягивает все микротрещины, не позволяя ржавчине поражать изделие. Кроме этого, битум делает внутреннюю плоскость трубы ровной и гладкой, что значительно уменьшает показатели трения во время прохождения жидкости. Устойчивость к ржавчине у чугунных труб, в особенности по сравнению с иными металлическими продуктами, существенно выше.

Характерными особенностями изделий из чугуна являются:

  • высокая коррозионная стабильность;
  • надежность и долговечность;
  • полное отсутствие швов и свищей;
  • простой монтаж;
  • разный диаметр изделий;
  • пожароустойчивость;
  • устойчивость к агрессивной среде;
  • низкая шумовая проводимость;
  • возможность использования для внешних и внутренних коммуникаций.
Читайте также:  Как самостоятельно сделать парник из водопроводных труб

Чк (чугунные канализационные трубы) отличаются большой массой и шероховатой поверхностью. Также для данного материала характерна высокая стоимость, поскольку себестоимость чугунного литья тоже немаленькая. Фасонные элементы канализационных труб чугунных разделяются на:

  • Ревизии. Осуществляется прочистка внутренней части трубопровода.
  • Муфты. Это соединительные элементы, которые служат для объединения труб одного диаметра.
  • Крестовины. С помощью данных конструкций производится отведение жидкости с главного трубопровода в 2 смежных направлениях.
  • Переходы. Дают возможность перехода системы с труб наименьшего диаметра к трубам большего размера.

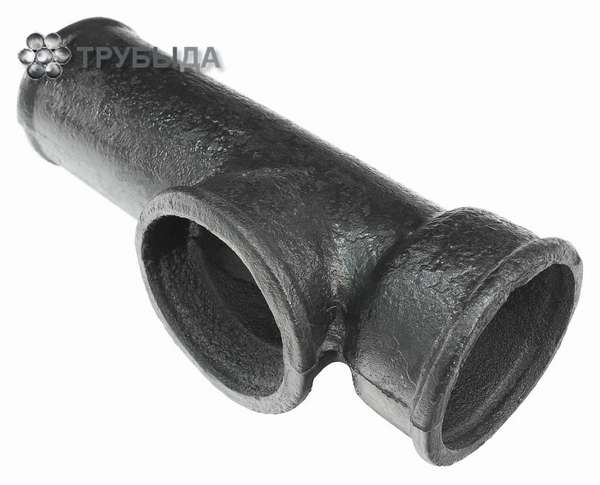

  • Тройники. Используются при отводе с главного трубопровода во второстепенные ответвления.
  • Отводы. Применяются при изменении угла трубопровода, позволяя сделать поворот в любую сторону.
  • Патрубки. Просто необходимы при потребности кардинального изменения длины трубопровода.
  • Отступ. Незаменим при развороте трубопровода, обеспечивая стокам беспрепятственное движение.

К напорным трубам, которые используются в канализационных и технических трубопроводах, предъявляются высокие требования:

  1. размер диаметра условного прохода трубы (ДУ) должен составлять не менее 6.5 см и до 120 см, при обязательной минимальной длине изделия 2—6 м;
  2. трубопроводы могут иметь фланцевый или раструбный тип соединения;
  3. изделия должны быть изготовлены центробежным или полунепрерывным способом литья;
  4. толщина стенок качественных напорных труб должна составлять от 0.67 до 3.1 см.

Канализационные чугунные трубы должны быть предназначены и опробованы для работы как под нормальным рабочим давлением (1 МПа), так и под повышенным уровнем давления жидкости (1.6 МПа). Для рабочего испытания изделий на герметичность обычно создается уровень давления от 2.5 до 4 МПа, в зависимости от классификации трубы и dy.

В соответствии с толщиной стенок различают три класса напорных чугунных труб: А, Б и Ла. Наиболее прочными являются трубы чугунные класса Б, поскольку они имеют наибольшую толщину стенок.

Следует знать, что, согласно нормативам ГОСТ на чугунные виды труб 9583-75, на металлургических предприятиях могут производиться трубы с размером ДУ, который может составлять от 6.5 и до 100 см, длиной в 2—10 м. Такие трубы однозначно должны иметь более надежное раструбное соединение, позволяющее трубопроводу любой протяженности служить без проблем довольно долгий период времени, вплоть до 80 лет.

Выбирая для системы водоотвода и канализации трубы из чугуна, следует сосредоточить внимание на внешнем виде покупаемого товара. Чугун для канализационных конструкций должен целиком отвечать абсолютно всем технологическим стандартам и ГОСТу, однако в ходе изготовления может быть допущен брак. По этой причине изделия из чугуна необходимо выбирать тщательно и ответственно. На поверхности изделия не должно быть видимых дефектов, трещин или вмятин, которые могут свидетельствовать о небрежной транспортировке товара и его повреждении. При визуальном обследовании все трубы должны обладать ровной, чуть шероховатой поверхностью, ровным тоном покрытия и стандартными размерами.

Изделия из чугуна проверяют как с помощью визуального осмотра, так и «на слух», методом простукивания. Небольшие трещины, скрытые микроскопические дефекты обязательно проявят себя изменением звука при обычном легком простукивании. Нормальный отзвук качественного изделия будет звучать ровно и гулко. Дефектное изделие будет отзываться неровным прерывистым звуком, свидетельствующим о наличии внутреннего повреждения, которое незаметно при визуальном осмотре.

Размеры

Трубы чугунные канализационные отличаются друг от друга по диаметру и внешнему строению. Различают безраструбные и раструбные виды труб.

Диаметр чугунных канализационных труб, используемых для установки наружных и внутренних конструкций трубопроводов, показан в размерной таблице соответствующего ГОСТа (6942-98).

Среди обширного перечня чугунных коммуникаций выпускают раструбные трубы. Они отличаются тем, что содержат небольшое расширение, размер которого находится в прямой зависимости от величины диаметра трубы.

Промежуток между раструбом с внутреннего и внешнего края, вмонтированного в расширение, колеблется. Он составляет для 50 и 110 мм труб — 6 мм, а для труб 150 и 200 — 7 мм. Объединяются компоненты друг с другом при помощи усложненных элементов.

ЧК, или трубы канализационные чугунные, с параметрами 150 х 2000 мм (ДУ) востребованны больше всего, так как стандартная длина позволяет смонтировать систему отведения стоков с минимальным отходом материала.

Параметры изделий могут быть самые различные. Стандарт ГОСТа определяет чугунные канализационные водопроводные трубы размерным рядом, в котором показан диаметр всех выпускаемых изделий. Покупая чугунные трубы для канализации, следует учитывать не только внешний диаметр изделий, но и внутренний размер трубы (ДУ), который является главным показателем пропускной способности изделия.

Диаметр наружный номинальный и условный проход

От внутреннего и внешнего диаметра чугунных канализационных труб зависит их пропускная способность и уровень предполагаемой нагрузки текущей жидкости. При монтаже системы обязательно следует учитывать внутренний диаметр (ДУ) чугунной канализационной трубы.

Простая таблица диаметров различных чугунных канализационных труб объясняет назначение каждого изделия.

Канализационная чугунная труба ДУ диаметр от 50 мм Внешний наружный диаметр 100 мм Используется для отвода стоков из унитаза
Канализационные чугунные трубы ДУ диаметр от 40 мм Внешний наружный диаметр 50 мм Используются для отвода стока моек, раковин и умывальников

Канализационные чугунные трубы и их фасонные части класса Б, имеющие сравнительно небольшой диаметр, в квартире или частном доме используются в системах внутренней канализации. Трубы класса А применяются на наиболее ответственных внешних участках сети, способных выдержать высокий напор отводимой жидкости.

Вес и толщина стенки

Удельный вес трубы чугунной канализационной зависит от толщины ее стенок. Чем больше толщина стенок изделия, тем выше масса, и наоборот. Поэтому при монтаже, который следует осуществлять с предельной осторожностью, лучше использовать специальные подъемные механизмы, позволяющие аккуратно приподнять тяжелую трубу и точно уложить в нужное место.

У любой трубы, которая подвержена в процессе использования воздействию сильного напора воды, толщина стенки должна быть как минимум 6.5 мм. Учитывая данный параметр, трубопрокат классифицируется на А и Б.

  • А — выдерживает давление, составляющее 0.1 МПа, до проведения антикоррозийного битумного покрытия. Чугунные трубы для канализации марки А и соединительные детали используются при монтаже основных участков канализационной сети, несущих максимальную водонапорную нагрузку.
  • Б — используются для внутренней разводки при строительстве зданий.

Рассмотрим обозначения каждой маркировки.

Маркировка, упаковка и гарантийные сроки

Заводскую маркировку чугунных труб наносят на внешней поверхности изделия в том месте, где расширение или раструб переходят в основной ствол, а также на торцевой поверхности раструба.

В документах, которые сопровождают данные изделия, обязательно должны быть указаны полные данные обо всех проводимых механических испытаниях и исследованиях. Также трубы и их фасонные части должны обладать маркировкой, которая отлита или нанесена несмываемой краской с торцевой стороны изделия или на его внешней поверхности.

Все маркерные обозначения, указанные на товаре, должны полностью соответствовать установленным нормативам и стандартам ГОСТ. Они предназначены для расчета давления напора проходящей жидкости и дают возможность использовать каждый вид товара в полном соответствии с его техническими и базовыми характеристиками.

При нарушении технологии монтажа и использовании изделий, которые не соответствуют показателям максимального уровня давления жидкости, трубопровод может очень быстро прийти в негодность, поскольку трубы не выдержат сверхнормативного уровня давления.

Давление бывает:

  • нормальное, обозначается 1 МПа;
  • повышенное, которое маркируется больше до 1.6 МПа.

В процессе испытаний на герметичность на производственном стенде искусственно нагнетается более высокое давление, вплоть до 3—4 МПа, в зависимости от класса и ДУ изделия. Это дает возможность полноценно проверить изделие на прочность и долговечность использования в экстремальных ситуациях, гарантируя высокие технические характеристики материала и изделий, которые из него производятся.

Пример 1, маркировка ЧHP 400 AX 6000, ГОСТ 5525-61:

  • ЧHP — труба чугунная напорная раструбная;
  • 400 мм — имеющийся размер ДУ прохода;
  • A — класс, который полностью соответствует маркировочному классу трубы;
  • 6000 — длина изделия в мм, которая может варьироваться в зависимости от требований государственных стандартов, установленных на данный тип продукции.

Пример 2, маркировка TЧK-50-1500-Б, ГОСТ 6942:

  • ТЧК — трубы чугунные для канализации;
  • 50 — ДУ указано в мм;
  • Б — класс поставки;
  • 1500 — соответствующая длина изделия.

В общем упрощенная классификация выглядит так:

  1. марка ЧГ — от 50 до 150 мм.;
  2. марка ВЧШГ — до 500 мм.

Зная принципы основной классификации и маркировки трубопрокатной продукции, можно быстро и безошибочно подобрать для любой системы коммуникаций или производственного трубопровода качественные изделия нужного диаметра и уровня сопротивляемости.

При покупке чугунного трубного проката необходимо проверять сертификат качества, в котором обязательно должны быть указаны следующие данные:

  • наименование непосредственного предприятия изготовителя;
  • № партии и № стандарта изделий;
  • наименование товара;
  • основные параметры изделия;
  • допустимый уровень давления;
  • максимальный уровень прочности продукции.

Указанные в представленном сертификате общие и технические характеристики гарантируют длительную работу чугунных изделий в течение многих десятков лет. Срок эксплуатации качественного трубопроката составляет в среднем около 70—80 лет. При благоприятных условиях, не достигающих критических температурных отметок, чугунный трубопровод или канализационная система могут прослужить гораздо дольше. При использовании изделий для стока агрессивных жидкостей в химической или нефтедобывающей промышленности срок эксплуатации чугуна намного сокращается, что не уменьшает его высоких показателей прочности и большой востребованности на рынке.

Размеры наружной канализации по СНИП

Согласно стандартам СНИП или ГОСТ 6942.3-69, качественный трубопрокат должен полностью соответствовать следующим критериям:

  • ДУ — 50 мм, 100 мм, 150 мм.;
  • длина изделия — не менее 0.5 м и до 2.10 м;
  • толщина стенки — от 4 мм и до 5.5 мм.

Для наружного типа канализационных систем, которые монтируются для основного отвода канализации, должны использоваться изделия с максимальными показателям диаметра и ДУ (150 мм), поскольку на них ложится основная нагрузка потока жидкости, отводимой из зданий или предприятий.

Плюсы и минусы чугунной канализации

К положительным качествам чугунного трубопроката можно отнести высокую степень пожарной устойчивости и прочности, а также сравнительно низкий уровень износа. Немаловажным фактором являются и шумоизоляционные свойства этих изделий, обеспечивающие бесшумность изливаемого потока, особенно в жилых помещениях.

Важным свойством материала является высокая термическая устойчивость, позволяющая использование чугунных труб при очень низких температурах (в условиях Крайнего Севера) и при высоких температурных показателях.

К минусам материала можно отнести…

  • Большой расход материала.

При монтаже системы отведения стоков нужно предусматривать высокий процент отходов, неминуемо возникающих при подгонке размеров и конструкции поворотов.

  • Высокую шершавость плоскости внутри трубы.

Это повышает возможность создания наростов и застревания в струе воды сливаемых жестких фракций, как результат противодействия.

  • Большой вес чугунной трубы.

Большая масса чугунных канализационных труб существенно усложняет монтирование всей системы и отдельных элементов, включающих разветвления и развороты.

Соединение чугунных канализационных труб осуществляют с помощью раструбов, которые присутствуют с торцов труб, связываемых между собой. Расширение находится на одном конце. Следует учесть, что между концами раструба изнутри и звеном трубы, помещенной в расширение, имеется промежуток, который необходимо уплотнить при помощи пакли способом забивания ее в расширение. Это удобно сделать при помощи особой деревянной лопатки, просто слегка ударяя по ней молотком.

Особенно целесообразно использовать чугунную канализацию при монтаже канализационных коммуникаций в производственных зданиях, где общая нагрузка водоотвода значительно превышает обычный хозяйственно-бытовой уровень. Это предприятия общепита, пищевое производство, строительные и производственные отрасли.

Широко применяются чугунные трубы при строительстве крупных предприятий мясоперерабатывающей промышленности, фабрик-боен, в больших фермерских хозяйствах и других животноводческих предприятиях. Активно используются чугунные изделия в лечебных санаторно-курортных заведениях, имеющих значительный поток термальных и минеральных вод, а также при строительстве предприятий здравоохранения, школ или детских садов.

Вследствие высокой устойчивости материала к химическим агрессивным воздействиям чугунные трубопроводы монтируются для перемещения продуктов нефтедобывающей и нефтеперерабатывающей отрасли промышленности. В горнодобывающей сфере производства чугунные изделия тоже играют главную роль при строительстве горнорудных комплексов. В химической промышленности чугун является основным магистральным материалом, способствующим полноценной транспортировке химических вредных жидкостей на любое расстояние без изменения состава и внутренней структуры вещества.

Поскольку соединение чугунных канализационных труб раструбное, то качество совмещения стыков имеет огромное значение.

При покупке следует обязательно обращать внимание на качество срезов трубы, явно показывающее технические характеристики самого материала. Стенки труб вдоль всей толщины изделия, от внутренней и до внешней стороны, должны быть равномерной мелкозернистой структуры, хорошей плотности, однородного тона и однородной структуры.

Приобретая трубы из чугуна, можно обеспечить бесперебойную работу канализационной или технической системы в течение длительного периода времени.
