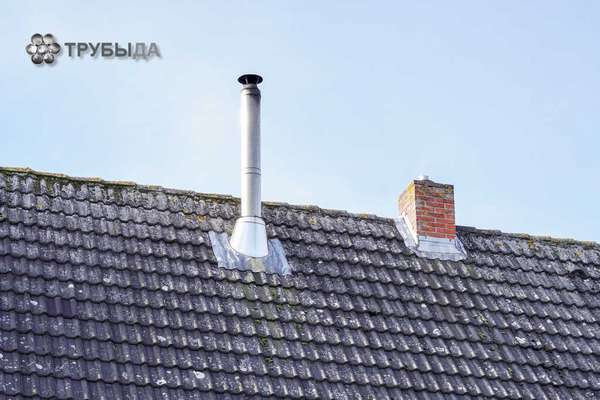

Самым широко используемым при обустройстве отопительных систем является дымоход металлический, так как он обладает высокими эксплуатационными характеристиками, доступной ценой и простотой монтажа.
Широкий ассортимент моделей способен удовлетворить требования самых придирчивых покупателей. Благодаря различным комплектующим, можно реализовать даже сложные проекты.
Разновидности стальных конструкций
Металлические дымовые трубы бывают 2 видов:
- одностенные;
- трехслойные сэндвичи.
Первый тип производят из оцинкованной или нержавеющей стали. Конструкции отличаются дешевизной и простой монтажа. Существенным недостатком таких дымоотводов является высокая степень теплообмена, что снижает КПД всей теплосети.
Сфера применения одностенных изделий включает установку в хозяйственных постройках, где теплопотери не имеют большого значения, внутри домов как дополнительный источник тепла и в качестве дополнительного канала комбинированного дымохода. Конструкции требуют утепления и монтажа противопожарных элементов.
Более прогрессивные сэндвич-дымоходы уже включают утепление, которое размещается между наружной и внутренней трубой. Такие изделия полностью исключают потерю тепла и обладают высокими противопожарными характеристиками. Их монтаж подразумевает установку исключительно труб и фасонных комплектующих. Единственным минусом можно считать высокую стоимость, что в дальнейшем окупается.
Виды материалов
Для изготовления стальных отопительных систем используется различный материал, отличающийся своими свойствами и ценой. Планируя установить дымоход из металлической трубы, следует четко определить, в каких условиях он будет эксплуатироваться, и какие качественные характеристики должен иметь металл.
Черная сталь
Металлическая дымовая труба из черной стали обладает низкой ценой и невысокими прочностными свойствам. Она способна выдерживать температуру до +500°С. Устанавливать такие изделия рекомендуется там, где их использование будет периодическим (дача, баня и пр.).
Низколегированная сталь
Чтобы стальная конструкция приобрела антикоррозийные и прочностные свойства, в состав металла добавляют легирующие компоненты. Для дымохода из такой стали не страшны воздействия внешней среды. Срок службы существенно увеличивается. Максимальная температура, которую выдерживает изделие, равна +1200°С. Возможна установка в системы, работающие на твердом топливе.
Оцинкованное железо
Дымоход из оцинкованной стали при условии правильного использования обладает практически такими же свойствами, как нержавейка, но цена на такой материал намного ниже.
Минусом является опасность для здоровья в случае прогревания до +419°С, так как цинк при такой температуре начинает выделять вредные испарения. Поэтому металл используется исключительно в системах с низкими температурами или как внешний слой сэндвич-трубы.
Нержавеющая сталь
Трубы из нержавейки обладают высокой устойчивостью ко всем факторам внешней среды, влиянию влаги, кислот, выдерживают до +850°С без потери первоначальных характеристик. Одинарные изделия применимы как внутренняя часть отводов, при модернизации или ремонте кирпичных дымоходов в качестве гильз либо внутреннего канала.
Сэндвич-трубы из нержавеющей стали прочно заняли лидирующие позиции на рынке отопительных систем благодаря прочности, самодостаточности и легкости монтажа.
Требования к установке по СНИП
Отопительная и дымоходная магистрали проектируются, устанавливаются и эксплуатируются в соответствии с требованиями СНИП, так как могут нести угрозу жизни:
- Если в здании имеется несколько тепловых приборов, необходимо к каждому из них подключать отдельные металлические дымоходы.
- Сечение и высота трубы должны обеспечивать естественную тягу.
- Требуется соответствие диаметра дымохода для печи выходному патрубку агрегата, чтобы система могла обеспечить вывод продуктов горения.
- Вся магистраль не должна иметь более 3 поворотных колен с горизонтальными участками не более 1 м.
- Прогибы в конструкции недопустимы.
- В местах прохождения перекрытий, стен и кровли устанавливают изоляцию из негорючих материалов.
- Металл изготовления должен быть устойчив к химическому воздействию и конденсату.
- Необходима абсолютная гладкость внутренней поверхности магистрали, чтобы обеспечить качественное выведение продуктов горения.
- Наружные участки дымохода следует снабдить тепловой изоляцией.
- Фиксация труб должна реализоваться через каждые 2 м с закреплением на несущие конструкции. Высокие дымоходы укрепляют растяжками.
- В местах поворота канала необходимо устанавливать ревизионные окошки и чаши для сбора конденсата.
Изготовление сэндвич-дымохода своими руками
Ввиду высокой стоимости дымовой трубы типа сэндвич многие умельцы решают сделать ее своими руками. Это не только позволяет сэкономить средства, но и при необходимости дает возможность изготовить нестандартные модели. Все, что потребуется для реализации процесса производства листы нержавеющей и оцинкованной стали, пожароустойчивый утеплитель.
Изготовление труб
Процесс изготовления состоит из таких этапов:
- Из листового материала вырезают заготовки нужного размера.
- Из получившихся деталей сворачивают цилиндры необходимого сечения. Соединяют их методом сварки или специальным замковым механизмом.
- Элемент с меньшим диаметром из нержавеющей стали вставляют в трубу из оцинковки.
- Для того чтобы обеспечить равное расстояние по всему внутреннему пространству между металлическими слоями, можно заранее приварить перпендикулярные поверхности отрезки арматуры на внутренний элемент.
Утепление
На этапе, когда трубы готовы, нужно осуществить утепление одной из них. Для этого подбирается термостойкий материал (минеральная, базальтовая вата и т.д.) толщиной 3-6 см, которым обворачивают внутреннюю составляющую сэндвич-дымохода. Фиксируют утеплитель хомутами или стяжками.
Еще одним вариантом утепления может быть заполнение полости между трубами специальной пеной, которая способна выдерживать высокие температуры и в составе имеет компенсаторы пенообразования. Более дешевый материал заполнения изоляционного слоя керамзит.
Сборка дымохода
Когда 2 основных элемента сэндвича готовы, приступают непосредственно к сборке дымохода:
- Для центрирования труб и защиты утеплительного слоя от повреждений во время введения утепленной детали в оцинкованную оболочку на меньший элемент устанавливают заглушку из спрессованной набивки, а больший снабжают вальцовкой.
- Обе детали соединяют. На открытый торец укладывают еще 1 заглушку.
- Если между внешним слоем и утеплителем остается полость, ее необходимо заполнить пеной или керамзитом.
- Для защиты от проникновения влаги внутрь конструкции по обоим бокам трубы одевают стакан.
Монтаж
Монтаж дымохода можно осуществить 2 способами: через кровлю и стену. Оба варианта имеют свои преимущества и недостатки. Выбор зависит исключительно от потребностей и возможностей заказчика:
- Если часть дымохода должна выполнять функцию дополнительного отопительного прибора, изделие проводят через крышу. При этом монтируют несколько горизонтальных участков, чтобы увеличить площадь.
- В случае расположения отопительного агрегата близко к внешней стене здания и когда нет необходимости в дополнительном источнике тепла, вывод осуществляют через проем в стене.
- Если котел или печь находятся в центральной части строения на расстоянии более 3 м от внешних стен, возможен вывод только через кровлю.
Внешний монтаж дымохода осуществляется таким образом:
- На первом этапе производится подсоединение к обогревателю.
- Горизонтальный участок трубы выводится на улицу через отверстие нужного диаметра.
- Проем оснащают термоустойчивым слоем. Заделывают щели цементным раствором.
- Следующие работы осуществляются на улице и включают подсоединения элементов дымохода муфтовым способом или при помощи хомутов.
- В нижней части обязательно устанавливают тройник с ревизией.
- Крепление к стене осуществляется посредством стеновых хомутов на расстоянии не более 2 м, в зависимости от веса конструкции.
Потолочный вывод проводится так:
- К обогревателю присоединяют горизонтальный элемент или колено. Плоскость под ними выравнивают и устанавливают опору.
- Постепенно поднимаясь вверх, соединяют участки дымохода, фиксируя стыки муфтами или хомутами.
- На участке прохождения трубы через перекрытие или кровлю необходимо использовать дополнительную защитную изоляцию, чтобы исключить нагревание смежных с гильзой материалов, а также протекания осадков.
Для того чтобы в дымоход не попадал мусор, в самой верхней его части устанавливают козырек.
