Когда необходимо выбрать обжимные фитинги для стальных труб, учитываются параметры коммуникаций, а также соединительных элементов. Такой способ монтажа отличается надежностью, используется в случаях, когда нет возможности произвести сварочные работы. Правильный выбор соединительных элементов позволит увеличить продолжительность службы трубопровода.
Типы фитингов
Изделия делятся на 2 группы:
- разъемные;
- неразъемные.
К первой относятся резьбовые обжимные соединительные элементы. Вторая группа объединяет сварные, фланцевые, пресс-фитинги. Отличаются по способу монтажа, например, разъемные элементы можно демонтировать.
Изделия с резьбой устанавливаются без использования специального оборудования. Однако при длительной эксплуатации трубопровода есть риск появления коррозии в местах соединения, что станет причиной затруднений при демонтаже резьбовых фитингов для металлических труб.

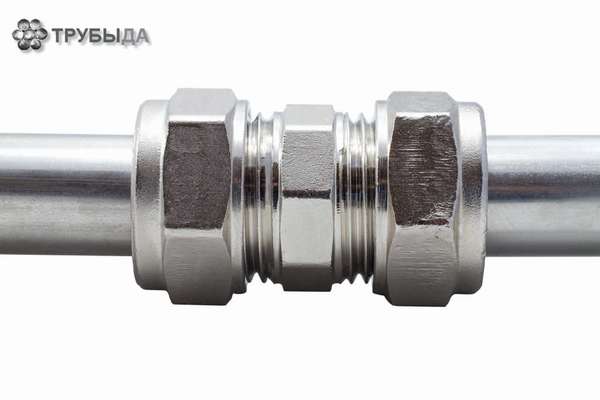

Обжимные (компрессионные) соединительные элементы оснащаются кольцами (1 или 2 шт.), накидными гайками, имеют корпус, иногда резьбу. Они стягиваются, что позволяет надежно стыковать трубы. Резьбовое соединение используется для повышения плотности: обжимная гайка фиксируется на корпусе фитинга после установки на трубу. Герметичность обеспечивается благодаря уплотнительному кольцу, которое подвергается сжатию под воздействием нарастающего давления при стягивании обжимными гайками.
Компрессионные фитинги для металлических труб отличаются средней надежностью при эксплуатации. Они используются на открытых участках. Это обусловлено тем, что вероятность протечек при их установке достаточно высока, т.к. данные элементы образуют разъемное соединение. Для сравнения, пресс-фитинги не демонтируются, их срезают вместе с участком трубы.
Сварные изделия предназначены для установки на коммуникации, подверженные воздействию высокой нагрузки. Такой метод соединения отличается надежностью. Недостатком считается вероятность деформации шва, если в процессе монтажа была нарушена технология выполнения сварочных работ. Усовершенствованной версией сварных фитингов являются фланцевые аналоги. Они привариваются к трубам, а шовное соединение дополнительно закрывается фланцем.
Такие элементы делятся на виды в зависимости от материала изготовления:
- стальные;
- чугунные.
При монтаже трубопровода из стальных труб чаще используют фитинги, изготовленные из такого же материала. Существуют разные по конфигурации элементы для соединения коммуникаций: уголки, тройники, переходники, заглушки, крестовины, отводы, штуцеры и колпаки.
Особенности и технические параметры
Обжимные фитинги (компрессионные) с одной стороны всегда имеют накидную гайку. С другой стороны может располагаться такой же элемент. Но встречается еще один вариант конструкции обжимных фитингов: на одном конце предусматривается резьба. Соединительные изделия из чугуна или стали чаще устанавливаются как временная мера, например, при выполнении ремонтных работ.
Основные параметры, учитываемые для соединительных элементов данного вида:
- внутренний диаметр фитинга;
- наружный диаметр стальной трубы;
- условия эксплуатации, т.е. температура окружающей и транспортируемой среды;
- давление, создаваемое внутри коммуникаций.
Обжимные фитинги устанавливаются на трубы с проходным диаметром до 100 мм. Такое ограничение обусловлено тем, что данный вид соединения не выдержит более высокого давления внутри трубопровода. Температура эксплуатации фитинга обжимного типа: -50+250°С. Однако значение данного параметра может варьироваться в зависимости от материала, из которого изготовлен соединительный элемент и, в частности, внутреннее обжимное кольцо.
Применение
Область использования достаточно широкая. Изделия рассматриваемого вида могут устанавливаться на разных объектах: частных и промышленных. Монтируются они при прокладке трубопровода в многоэтажных постройках, частных домах, коммунальных сетях. Транспортируемая среда может быть разной:
- вода (при монтаже системы отопления, водоотведения, водопровода);
- газообразные вещества, в т.ч. пар;
- нефтепродукты.
Применение обжимных изделий оправдано при монтаже трубопровода с разными характеристиками. Так, их можно устанавливать на угловых участках, при переходе с одного диаметра коммуникаций на другой и т. д.
Как выбирать?
Компрессионные фитинги для металлической трубы следует приобретать, руководствуясь основными параметрами (проходная способность, выдерживаемое давление, температура транспортируемой среды). Благодаря этому повышается надежность соединения. Также рекомендуется обращать внимание на следующие факторы:
- материал, из которого изготавливаются фитинги стальные изделия стоят дешевле, но служат меньше чугунных;
- материал, из которого производят обжимные кольца это может быть металл (относительно гибкий, что позволит ему деформироваться при стяжке под воздействием накидных гаек), полимерный материал, но такие изделия служат меньше, т. к. сильнее подвержены негативному воздействию высоких и низких температур (предельной для данных элементов является температура до +95°С);
- условия эксплуатации: важно обращать внимание не только на показатели транспортируемой жидкости или газа, но и на параметры окружающей среды, т. к. не все разновидности соединительных элементов могут сохранять свойства под воздействием предельно низких и высоких температур;
- возможность доступа к участку трубопровода, где планируется монтаж обжимных элементов соединения нужно помнить, что такой вид изделий можно устанавливать только на коммуникации с возможностью дальнейшего обслуживания;
- конфигурация участка трубопровода, на котором планируется монтаж рассматриваемого фитинга, что позволит подобрать изделие подходящей формы: крестовина, угловой элемент и т. д.
Достоинства
Положительные качества продукции данного вида:
- возможность создать герметичное соединение;
- простота установки;
- нет необходимости в применении специального инструмента и оборудования, как, например, при монтаже фланцевых или сварочных аналогов;
- не требуется наличие опыта выполнения подобных работ;
- возможность установки на участках, которые характеризуются сложной конфигурацией;
- несколько разновидностей элементов: односторонние, двусторонние и т. д.
Недостатки
Муфта обжимная служит недолго. Такой вид изделий сравнительно быстро деформируется, что обусловлено постоянным давлением на недостаточно прочное соединение. В результате уплотнительное кольцо начинает пропускать жидкость, образуется течь. Если для системы водопровода характерны частые гидравлические удары или вибрация, то фитинг выйдет из строя еще быстрее, чем при эксплуатации в более щадящих условиях.
Другим существенным недостатком является низкая термостойкость, если речь идет об изделиях с полимерным уплотнительным кольцом. В данном случае материал быстрее теряет свойства, т. к. постоянно подвергается воздействию перепадов температур.
Монтаж муфт обжимных для стальных труб
Обжимной фитинг для стальных труб устанавливается по инструкции:
- Необходимо зачистить края соединяемых коммуникаций.
- На одну трубу надевается накидная гайка, на вторую обжимное уплотнительное кольцо, затем корпус фитинга.
- На последнем этапе выполняется крепление элементов: трубы соединяют, накидная гайка навинчивается на резьбу фитинга.
Монтаж обжимных муфт не занимает много времени. Для фиксации накидной гайки потребуется разводной ключ.
