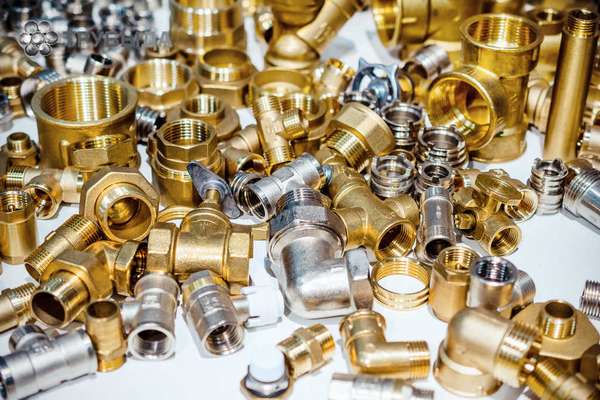

Латунные фитинги для ПНД труб (изготовленных из полиэтилена низкого давления) применяются для соединения элементов трубопровода в единую систему. С их помощью осуществляют разветвления, повороты, переход с одного типоразмера на другой, а также объединяют соседние участки магистрали.
Широкую популярность эти изделия получили, благодаря конструкции, позволяющей легко и быстро провести монтаж стыковки, высоким эксплуатационным характеристикам материала и универсальности всех типов.
Классификация
Фитинги объединяют в себе много различных приспособлений, которые отличаются по своему назначению:
- Угол (отвод) применяется в случае, когда необходимо осуществить поворот магистрали на 45°-120°.
- Тройник (коллектор) устанавливается в местах трубопровода, где нужно создать точку ответвления, перпендикулярно направленную к основной линии.
- Крестовина имеет 4 точки подключения, расположенные под углом 90° относительно друг друга. Элемент используется для создания дополнительных 2 ответвлений от главной магистрали.
- Муфта применяется для продолжения линии водопровода путем крепления 2 одинаково направленных участков системы.
- Переходная муфта (переходник) предназначена для соединения труб с разными сечениями на прямом участке магистрали.
- Заглушка необходима в том случае, когда нужно обеспечить герметичное окончание трубопровода с возможностью в дальнейшем заменить ее на другой тип фитинга.
- Штуцеры условно состоят из 2 частей. С одной находится муфта латунная с наружной резьбой. Она переходит в тонкую трубку с круговыми выпуклостями с другого края для быстрого подсоединения гибкого шланга.
Еще одним параметром классификации является способ крепления, по которому фитинги могут быть:
- резьбовыми;
- сварными;
- фланцевыми;
- обжимными.
Технические параметры
Фитинги являются дополнительным оборудованием для создания магистралей из ПНД труб разной формы и размера. Технические характеристики этих изделий напрямую зависят от свойств латуни:
- диаметр 32 мм отлично подходит к трубам, наиболее часто используемым при монтаже водопроводов;
- маленький вес деталей, установленных даже в большом количестве, не нагружает водопровод;
- установка производится с минимальным количеством инструментов;
- абсолютная экологическая чистота фитингов достигается благодаря способности латуни сохранять химический состав воды;
- изделия имеют гладкую внутреннюю поверхность, препятствующую отложению солей и закупорке прохода;
- у них широкий температурный диапазон эксплуатации;
- срок службы при оптимальных условиях использования до 50 лет.
Сферы использования латунных соединительных элементов
Трубопроводы с установленными на них латунными фитингами имеют широкое применение как в быту, так и на промышленных предприятиях.
Их используют, когда монтируют водопровод или отопление, организуют орошение участков разной величины на открытом воздухе или в теплице.
Преимущества латунных фитингов
Существуют фитинги, изготовленные из разных материалов (чугун, медь, полипропилен и другие). Каждый из них имеет свои достоинства и недостатки. По сравнению с аналогичными комплектующими, изделия из латуни отличаются такими преимуществами:
- Длительный срок эксплуатации. Благодаря прочности материала латунные фитинги способны стойко переносить сложные условия постоянной влаги, перепадов температур и различного давления. Даже по прошествии нескольких десятков лет они не распадаются и не трескаются.
- Высокая устойчивость и пластичность делают латунные детали невосприимчивыми к высоким и низким температурам. Их активно применяют при монтаже систем горячего водоснабжения.
- Широкий выбор различных моделей и размеров делает фитинги из латуни универсальными. С их помощью монтируют магистрали по сложным проектам с использованием труб разного сечения, быстро подключают все виды сантехнического оборудования даже в отдаленности от центральной ветки водопровода. Кроме того, можно выбрать хромированные, никелированные или полированные детали, что расширяет эстетические возможности исполнения.
- Ковкость латуни существенно облегчает процесс производства и монтажа. При этом не теряются прочностные характеристики изделий. С этим связана доступная цена комплектующих.
- Благодаря грамотному конструированию деталей получается герметичное соединение даже без использования дополнительных уплотнителей.
- Среди всех металлов латунь обладает самыми высокими антикоррозийными свойствами, благодаря которым ей не страшна ржавчина и химическое воздействие. Это не только делает срок эксплуатации максимально длинным, но и дает гарантию доставки чистой питьевой воды.
Этапы монтажа
Для монтажа латунных фитингов на ПНД трубах понадобится подробная схема расположения всех соединительных точек, чтобы рассчитать количество и тип изделий.
Для работы потребуется:
- измерительная лента и маркер для нанесения разметки;
- лобзик для нарезки труб на кусочки нужного размера;
- напильник или надфиль для зачистки краев снаружи и внутри;
- набор гаечных ключей.
Для начала подготавливают элементы трубопровода необходимой длины и размещают их в местах предполагаемого прохождения в последовательности, указанной в проекте. После того как подготовительные работы завершены, можно переходить непосредственно к соединению заготовок в единую магистраль. Процесс установки латунного фитинга любой конфигурации состоит из следующих этапов:
- На концах отрезков труб наносится метка, которая указывает на необходимую глубину вхождения в хвостовик.
- Накидную гайку откручивают на 3-4 оборота.
- Для легкого вхождения край трубы смазывают.
- С небольшим усилием производят вставку конца заготовки в фитинг до упора в соответствии с меткой.
- Финальный этап фиксация конструкции путем затягивания гайки при помощи гаечного ключа нужного размера.
Для обеспечения герметичности внутри хвостовика располагают круглые резиновые прокладки, в которые упирается торец трубы.
Для положительного результата необходимо тщательно следить за тем, чтобы уплотнитель лежал ровно на своем месте, а обжимные и внутренние кольца не смещались и не перекашивались. С этой целью специалисты рекомендуют откручивать накидную гайку полностью, аккуратно наживлять ее после стыковки и только потом накручивать до упора.
