Бестраншейная прокладка водопровода

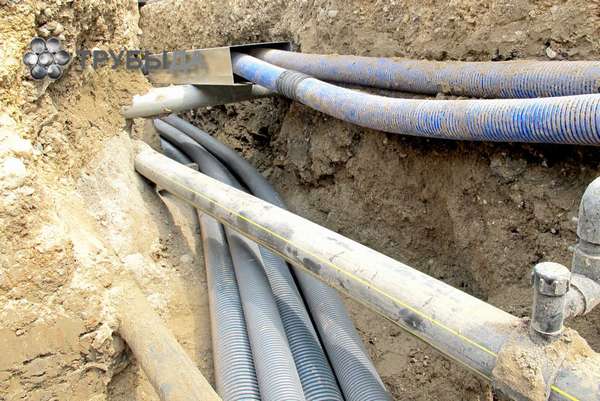

При прокладке труб для водопровода, часто возникают проблемы, связанные с преодолением искусственных препятствий. К ним относятся автомобильные и железные дороги, теплотрассы, канализации, коммуникации, жилые постройки, заглубленные заборы, колодцы и т.д. Чтобы обойти эти препятствия, не проводя полномасштабных раскопок (например, с перекрытием дорог), можно воспользоваться бестраншейной прокладкой водопровода.

Методы бестраншейной прокладки труб

Этот способ получил широкое распространение в Европе. Связано это со множеством преимуществ:

  1. Экономичность. В отличие от классического проведения земельных работ, бестраншейная прокладка дешевле в несколько раз.
  2. Скорость выполнения работ. По этом показателю классический способ проигрывает вдвое.
  3. Глубина. Трубопровод можно проложить на глубине до 25 метров.
  4. Использование этого способа не требует перекрытия дорог, не мешает жильцам свободно перемещаться по дворовой зоне, не разрушает микроклимат в почве.

Любой из способов также зависит от типа грунта, диаметра укладываемой трубы и того, до куда ее нужно уложить. Есть несколько основных вариантов выполнения подобных работ:

  1. Прокол грунта. Когда трубы необходимо проложить на глинистой или суглинистой почве, выбирают этот способ. С его помощью можно укладывать трубопровод диаметром до 15 см.
  2. Санация. Этот метод можно разделить на реновацию и релайнинг. Релайнинг, это способ установки новой пластиковой трубы в старую металлическую. Следовательно, полипропиленовая должна быть меньше диаметром, чем старая. Он используется в случаях незначительных повреждений трубопровода. Если же его определенный участок полностью вышел из строя, используется метод реновации. Он подразумевает полную замену узла или секции. Когда других решений, кроме замены части трубопровода, нет, выполняется реновация.
  3. Продавливание почвы. Такой метод используют на песчаных и рыхлых грунтах. С его помощью можно проложить трубы большого диаметра.
  4. Горизонтально-направленное бурение. Универсальный метод. Используется на любых типах почвы. Выполняется с помощью буровых машин.
Читайте также:  Таблица для расчета нагрузки на профильную трубу

Специальное оборудование

Бестраншейная прокладка водопровода, подразумевает под собой использование специального оборудования и машин. Без него, пробурить отверстие, например под автомобильной дорогой невозможно (кроме наружного перекапывания).

Благодаря использованию специального оборудования, работы могут проводиться в любое время года с любыми типами грунта.

Варианты использования и виды оборудования:

  1. Насосно-домкратный агрегат – позволяет сделать скважину, минуя все препятствия. В комплекте должны быть гидравлическая станция, расширитель, штанги и режущие головки.
  2. Гидравлическая станция – устройство обеспечивающее силовое воздействие с помощью гидроцилиндра. Средняя мощность – 36 т.
  3. При гидропроколах, используют специальные устройства, которые бьют мощной направленной струей воды. Применяется на песчаных грунтах. С применением такого оборудования можно укладывать трубы диаметром до 50 см. Длина трубопровода ограничивается 30 м.
  4. Виброоборудование работает по принципу продавливания. Установки применяемые в данном способе, имеют ударно-вибрационно-вдавливающий принцип действия. В этом случае диаметр труб такой же, как и при гидропроколах. Но длина скважины увеличивается вдвое (60м).
  5. Также используется дополнительное оборудование. Это могут быть машины с манипуляторами, сварка, генераторы, растворно-смесительные узлы.

Подготовительные работы перед прокладкой трубопровода

Чтобы правильно и беспрепятственно проложить трубу, необходимо подготовить место проведения работ:

  1. Нужно составить маршрут прохождения коммуникаций. В этом случае учитываются типы грунтов, возможные препятствия на пути, длина и глубина скважины. Опытные строители рекомендуют при составлении проекта, стараться допускать как можно меньше изгибов (они считаются проблемными участками).
  2. Требуется рассчитать уклон, под которым будет уходить в землю скважина. Это зависит от возможных препятствий на его пути. Когда глубина, длина и уклон известны, выбирается способ проведения работ. В зависимости от него, подбирается соответствующее оборудование.
  3. Когда проект и план действий составлены, начинается подготовка самого места. Происходит разметка рабочих зон. Отмечаются приемный и стартовый котлованы. После разметки, рабочие должны их выкопать на определенную глубину (в зависимости от глубины трубопровода). Если грунт сыпучий, стенки котлованов нужно укрепить досками или щитами. Это мера безопасности от возможных обрушений. В них устанавливаются лестницы, для беспрепятственного доступа на заданную глубину. Для дополнительной безопасности, рабочая территория должна быть огорожена.
  4. После все проведенных мер, на строительную площадку завозится оборудование для бурения. Установки помещаются в котлованы, устанавливаются все необходимые детали и механизмы. После этого, проводится проверка оборудования и основных деталей на их работоспособность. К станции подключается гидравлический насос.

По окончании подготовки, производятся основные этапы работы.

Варианты выполнения бестраншейной прокладки

Для того чтобы проложить систему водоснабжения, можно воспользоваться четырьмя способами:

  1. Замена поврежденных участков или установка новой трубы внутри старой.
  2. Продавливание грунта для установки трубы.
  3. Горизонтально-направленное бурение. С его помощью можно бурить самые длинные каналы, тип грунта не имеет значения.
  4. Прокол грунта.

Санация

Применяя санацию, нет необходимости бурить новую скважину. Можно поместить новую пластиковую трубу внутри изношенной старой, или заменить определенный участок трубопровода полностью.

Этапы работ:

  1. С краев рабочего участка, роются два углубления размерами около 2х3 м.
  2. В стартовом котловане устанавливаются рабочие штанги, расширительные ножи и другие детали.
  3. В финишном котловане закрепляются гидравлические домкраты.
  4. Процесс протягивания. Он длится до тех пор, пока расширительный нож не дойдет до котлована с домкратами.
  5. Старые трубы очищаются и расширяются, освобождая место для установки новых.

Продавливание

При этом способе, в землю вдавливается труба открытым концом. После проведения всех работ, она очищается вручную или с использованием специальных устройств.

Проведение работ:

  1. Копается углубление.
  2. В углубление устанавливаются гидравлически домкраты.
  3. Первая часть трубы закрепляется на установке. Домкраты начинают продавливать ее в землю. Постепенно добавляются остальные звенья трубопровода.
  4. Земля извлекается с помощью ударных аппаратов.

Горизонтально направленное бурение

Горизонтальное бурение является универсальным способом при работе с любыми типами грунта. У этого способа самое большое количество преимуществ перед другими, но он является самым энергозатратным.

Работы можно разделить на 3 этапа:

  1. Буровая машина начинает пробивать грунт с помощью гибкой штанги и буровой головки, сделанной из твердых сплавов.
  2. После прохождения головки до финишной точки, вместо нее устанавливается расширитель, с помощью которого диаметр канала доводится до нужного диаметра трубы.
  3. Установка трубы. Она зацепляется за штангу и протягивается вслед за расширительным наконечником.

Прокол грунта

Метод прокола чаще всего применяется на суглинистых или глинистых типах почвы. Он подходит как для установки систем водоснабжения, так и для канализации. У этого способа есть ограничение по длине канала до 60 м.

Выполняется прокол так:

  1. До начала будущего трубопровода разрывается котлован. На его дне устанавливаются гидравлические домкраты.
  2. На поверхности закрепляется насос, подающий вниз воду.
  3. В углубление подается передаточный шомпол. Он может не совпадать с диаметром трубы.
  4. Сам прокол выполняется с помощью шомпола. После того как он вошел на определенную глубину, в него вставляют металлический стержень, с помощью которого продолжают продвижение в почве.

Теплоизоляция системы канализации

Перед укладкой канализационной трубы, необходимо принять меры по ее теплоизоляции естественным путем (в грунте), или используя утеплители. Определяется глубина промерзания почвы в данном регионе, трубы устанавливаются на 30-50 см ниже этого уровня, что предотвращает замерзание жидкостей в трубах до состояния льда. Если точно определить глубину промерзания не представляется возможным, трубы дополнительно утепляются.

В качестве утеплителей используют различные материалы, которыми “укутывают” трубы, или можно приобрести уже утепленные трубы. В местах с большими отрицательными температурами, магистраль оснащается разогревающим кабелем. Он укладывается по всей длине канала.

Нельзя использовать утеплитель не обработанный гидроизоляций. Материал теряет свои свойства, при попадании в него влаги.

Не обязательно рыть глубокие траншеи, чтобы уложить трубопровод. Можно воспользоваться специальной техникой, сократив количество земельных работ, и удешевив весь процесс.
