Устройство и принцип действия ацетиленового генератора

Генератор ацетиленовый – это прибор для синтеза ацетилена путем специальной обработки карбида кальция. Это газ используется для эксплуатации сварочных постов стационарного и передвижного типа. Он является одним из компонентов при производстве растворителей и некоторых органических кислот. Технологический процесс отличается взрывоопасностью, поэтому при работе с данным аппаратом необходимо соблюдать осторожность.

Классификация

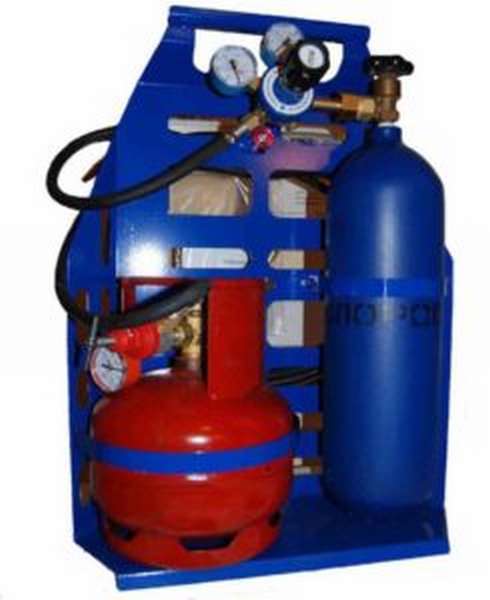

Устройство и принцип действия ацетиленового генератораИспользование данных устройств целесообразно в местах отсутствия массового производства ацетилена. Установки различаются следующими характеристиками:

  1. Тип исполнения. Существуют агрегаты стационарного и мобильного типа.
  2. Производительность. Стационарные устройства отличаются небольшими размерами, поэтому они способны синтезировать не более 0,7 м3 за час. Передвижные приборы имеют возможность генерировать от 1 м3.
  3. Давление. Производят аппараты низкого, среднего и высокого давления, в зависимости от типа назначения. Например, высокое давление необходимо для газовой резки металла.

Ввиду высокой опасности производство установок жестко регулируется требованиями межгосударственного стандарта 519-78.

Температурный режим эксплуатации не зависит от типа исполнения – для надежной работы необходимо работать в диапазоне от -30 до +40 Сº.

Работа с генератором требует определенных навыков для самостоятельной регулировки запорного механизма и силы давления.

Для выполнения сварочных работ чаще всего применяют ацетиленовые генераторы АСП-10, а также АСП-15 и Малыш. Они отличаются удачным сочетанием компактных размеров и высокой производительности.

Принцип действия

Существует три основных способа получения газа:

  • Вода на карбид,
  • Карбид в воду,
  • Вытеснение воды.

Устройство и принцип действия ацетиленового генератораУстройства первого типа отличаются простотой и надежностью. Данная технология известна под названием «мокрый процесс». Отличительная особенность – регулятором подачи воды является давление. При его падении происходит пополнение уровня жидкости.

Главным преимуществом является возможность работы с карбидом любой фракции. Минусом является неполная переработка твердой фракции и чрезмерная температура газа в зоне синтеза. Основная область применения – мобильные посты.

В системе вода на карбид существует так называемый «сухой процесс». Он отличается дозированным методом подачи воды в зону реакции. Ее количество должно превышать необходимый объем в два раза – в этом случае излишки испаряются под воздействием высокой температуры, а известь получается в виде сухого порошка, что и дало название процессу.

Технологию второго типа специалисты считают наилучшей, поскольку система карбид на воду позволяет полностью растворить твердые частицы, увеличивая производительность системы. Карбид подается в газообразующую камеру через засыпной бункер, стенки которого открываются под действием давления пара.

К недостаткам относят большой расход воды и габариты, которые гораздо выше установок, работающих по иным технологиям.

Система вытеснения воды является комбинацией вышеперечисленных методов. В генераторах данного типа емкость с карбидом помещают в газосборную камеру, куда подают воду. При повышении давления ацетилен вытесняет воду в воздушный мешок и проходит через обратный клапан. После падения давления жидкость перетекает обратно в бак.

Данные установки отличаются высокой производительностью и стабильность работы, при одном недостатке – высокой температуре после выдачи ацетилена.

Устройство и принцип действия ацетиленового генератора

Достоинства и ограничения конструкции

Как было сказано выше, наибольшей популярностью у потребителей пользуется генератор ацетиленовый сварочный АСП-10 производитель – не принципиален. Благодаря широкой известности его производством занимается многие производители сварочного оборудования на всей территории СНГ.

Данный агрегат синтезирует газ по комбинированной системе. Он отличается стабильным давлением, что очень важно при выполнении работ. При грамотной регулировке первичного давления расход горючего газа будет минимальным. Специалисты отмечают, что АСП-10 зависим от регламентных работ по техническому обслуживанию.

При несоблюдении сроков межремонтного интервала возможны перебои в процессе эксплуатации. Они связаны с засорением вытеснительной камеры побочными продуктами распада, вследствие чего происходит вынужденное смещение перегородки в сторону вытеснителя.

Опыт показывает, что некоторые производители комплектуют приборы газовыми редукторами низкого качества, которые снижают рабочее давление газа. Поэтому следует доверять только проверенным изготовителям.

Для нормализации давления достаточно встряхнуть баллон.

Устройство низкого давления

Устройство и принцип действия ацетиленового генератораДанные генераторы работают по принципу вода на карбид.  Основным элементом конструкции любого аппарата подобного типа является корпус, внутренняя часть которого разделена на два отсека горизонтальной перегородкой. В верхней части находится вода для реакции, а в нижней – загрузочная емкость с карбидом, имеющая уплотнитель для герметичности.

После подачи жидкости происходит синтез ацетилена, который проходит через специальный осушитель и водяной затвор. Выдача газа происходит через гибкие соединители. Подача воды регулируется автоматически – она подается при падении давления в системе.

Cреднего и высокого давления

Устройство данных агрегатов может быть различным.  Конструкция зависит от типа газообразования. Существенным отличием от приборов низкого давления является наличие манометра, для обеспечения безопасности работ.

Требования к размещению

Устройство и принцип действия ацетиленового генератора

Рассматриваемые приборы являются источником повышенной опасности. При эксплуатации необходимо соблюдать осторожность, а именно:

  1. Соблюдать температурный режим, который указан в паспорте изделия.
  2. Следить за стабильностью работы газового редуктора.
  3. Выбирайте устройства с покрытием, препятствующим образованию искр.
  4. Контролировать стабильность функционирования устройства. В случае подсоса воздуха следует немедленного прекратить работы.
  5. Не допускать превышения допустимого давления свыше 40 %.
  6. Следить за герметичностью корпуса. Внутри должно быть достаточно места для образования газа.
  7. Не допускайте утечек газа в атмосферу при эксплуатации.
  8. Необходимо обеспечить достаточный уровень охлаждения аппарата.
  9. Запрещена установка на проходах, а также на маршрутах движения при эвакуации.

Генераторы разрешено эксплуатировать только в помещениях с действующей системой вентиляции. В случае работы на открытом воздухе, устройство должно быть размещено под навесом. Запрещена эксплуатация вблизи источников огня. Расстояние между сварочным постом и генератором должно быть не менее 15 метров.

Сбор правил для механизма агрегата и сварки

Устройство и принцип действия ацетиленового генератораПри соединении ацетилена и кислорода образуется гремучая смесь. Запрещено допускать к работе с генератором лиц, не изучивших требования охраны труда и техники безопасности. Приведем основные выдержки из правил по ОТ:

  1. Емкость заполняют водой до уровня сливного отверстия.
  2. Резервуар и заглушка должны быть сухими и очищенными от посторонних элементов.
  3. При выборе карбида кальция следует руководствоваться инструкцией по эксплуатации, в которой указано необходимое количество и размер фракций.
  4. При использовании в холодное время года необходимо тщательно утеплять генератор. Температура жидкости в баллонах должна иметь положительное значение.

Для увеличения температуры замерзания в одну часть воды добавляют две части  глицерина. Полученная смесь кристаллизируется при – 76 Сº.

  1. Побочные продукты не рекомендуются хранить рядом с баллоном. Их утилизируют в специальных контейнерах.
  2. Известь, полученную в процессе эксплуатации, необходимо периодически очищать. В противном случае прибор выйдет из строя.
  3. Техническое обслуживание следует проводить не реже одного раза за квартал. Проведенные работы вносят в журнал обслуживания сварочного оборудования.
  4. Запрещено оставлять без присмотра работающий генератор.
  5. По окончанию работ необходимо провести полную очистку оборудования.
  6. Не реже одного раза за год устройство осматривает специальная комиссия от администрации предприятия. Результаты проверки оформляются документально, по форме, указанной в нормативно-правовых документах.

Соблюдение данных правил позволит безопасно использовать генератор, а своевременное обслуживание позволит увеличить срок службы.

Можно ли собрать самостоятельно. Стоит ли делать?

Устройство и принцип действия ацетиленового генератораКонструкция ацетиленового генератора не отличается высокой технологической сложностью. Обладая слесарными навыками можно легко собрать его своими руками, благо схем и чертежей на форумах хватает. Запчасти для сборки стоят не очень дорого. Кроме того, они достаточно распространены – их можно купить на любом рынке.

Основная сложность заключается в соблюдении всех технологических требований – малейший дефект приведет к утечке, что чревато сильным взрывом.

Исходя из этого, рекомендуем не заниматься самостоятельными экспериментами, а довериться надежным производителям, тщательно проверяющим собственную продукцию.

Заключение

Современный рынок предлагает широкий выбор генераторов, способный удовлетворить любые потребности. Цены на аппараты зависят от типа и производительности. Не подвергайте свою жизнь опасности, используя самостоятельно собранный прибор или нарушая правила безопасности. Помните здоровье – самая большая ценность человека.

Сварщик 6-го разряда Гаврилюк Сергей Михайлович Опыт работы – 17 лет: «При условии своевременного обслуживания – ацетиленовый генератор достаточно удобная вещь. Однако к ремонту следует относиться очень внимательно. На моем генераторе протерлось днище, и я решил его заварить. После промывки взял инвертор и начал работать. Только мыл я его, видимо, не очень внимательно – внутри остался кусочек карбида. После начала «латания» из открытой горловины достаточно мощно стрельнуло – в ушах минут 10 звенело. Хорошо, что все обошлось, а ведь последствия могли быть самые печальные. С тех пор я генератору уделяю куда больше внимания».
