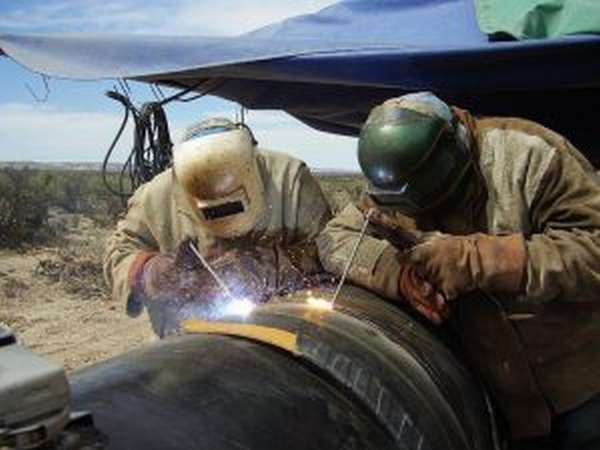

Системы жизнеобеспечения это в основном трубы, по которым люди получают воду и газ прямо в дом. При прокладывании трасс применяется в большинстве случаев сварка труб ручной дуговой сваркой. Она обеспечивает герметичность и прочность соединения. Выполняются сварочные швы на деталях большого сечения в несколько слоев с применением специальных электродов и режимов.
ТОП-3 методики
Распространенная при прокладке различных трубопроводов метода состыковки зависит от размеров и подвижности деталей. Различают 3 методики ручной электродуговой сварки труб большого диаметра:
- электродами с покрытием,
- электродами в среде защитного газа,
- аргонно-дуговая.
Качество и состав соединяемого материала определяют режимы работы и значение тока:
- переменный,
- постоянный обратной полярности,
- постоянный прямой полярности.
Переменный ток применяют при сварке алюминия. Импульсная подача не позволяет дуге и металлу сильно разогреться и образовать прожоги.
Обратная полярность, когда на деталь подключают минус, дает больший нагрев и мощность. Металл трубы на стыке и электрод прогреваются сильнее.
Описание
Технология сварки трубопроводов ручная дуговая сварка обеспечивает наилучшее, прочное соединение. Для защиты шва от окисления используют флюс – обмазку электрода или среду газа.
При прохождении тока через стальной лист и электрод на его конце возникает электрическая дуга. Она начинает согревать кромки соединяемых труб и расплавлять их. Создается сварочная ванна из расплавленных металлов соединяемых деталей и электрода.
Рабочий направляет электродом жидкую ванну, смешивая металлы и создавая шов. Окислы и газы поднимаются на поверхность, образуя пленку. Шлак защищает горячий шов от контакта с воздухом и резкого охлаждения.
Инструкция
Зачистить кромки перед началом обработки, значит избежать внутренних дефектов. Следует проверить их угол разделки, выставить и зафиксировать в 3 – 4 местах, в зависимости от диаметра.
Прихватки делаются той же маркой электродов, что будет производиться сварка корневого шва.
Следует соблюдать технику безопасности: одеть спецодежду, проверить исправность оборудования. Включив сварочный аппарат, настроить рабочие режимы.
Как правильно?
Ответственные герметичные швы варятся за 3 прохода. Корневой, первый шов выполняется электродом диаметром 3 мм. Последующие 4 и 5 мм. Для хорошего формирования корня лучше всего подходят электроды с целлюлозным покрытием.
Следующие слои накладываются подходящими по марке трубы. При сварке второго слоя частично должен проплавляться и первый. Тогда не останется непроваров и шлаковых включений внутри шва.
При сварке высоколегированных труб на шов накладывается 3 слоя, один за другим. Температура между ними не должна превышать 150⁰C.
С поворотом стыка
При повороте стыка, труба варится вертикаль снизу вверх. Диаметр трубы условно делится на 4 сектора. Точки располагаются по циферблату часов на 2, 5, 7, 11. Нижний и верхний участки немного короче боковых.
- Варятся поочередно боковые вертикали корневого, первого шва.
- Трубы поворачиваются на 90⁰, и сваривается сначала участок, который был нижним, затем другой. При этом шов накладывается не встык, а внахлест по 40 – 50 мм.
- Аналогичным образом накладывается 2 и 3 слой, но начало сварки начинается со смещением на 10 – 15⁰.
При сварке снизу вверх следует менять угол наклона электрода, чтобы ванна прогревалась одинаково.
Без поворота стыка
Если конструкция закреплена прочно и повернуть трубу нельзя, применяется сварка безповоротным методом. Шов накладывается снизу.
- Отмечается нижняя точка на трубе.
- Сварка начинается дальше разметки.
- С потолка постепенно переходит на вертикаль и до верхней части трубы.
- Начинать варить вторую сторону нужно от намеченной нижней точки. Получается небольшое наложение.
При ремонтных работах часто приходится варить стыки в труднодоступных местах. Когда труба вплотную к стене и ее никак нельзя отодвинуть.
В этом случае делается качественный провар части шва с внутренней стороны.
- Вырезается небольшое окошко.
- Через образованное отверстие изнутри заваривается труба напротив стены.
- Устанавливается вырезанный элемент на место, прихватывается и заваривается вместе с оставшимся открытым швом.
Таким способом ремонтируют трубопроводы диаметром более 60 мм с толщиной стенки до 3 мм, когда достаточно положить один шов.
При низких температурах
Холодный металл при низких температурах не успевает прогреться и образуется резко выраженная переходная зона. В ней нарушены молекулярные связи, повышенная хрупкость. Если ударить по детали, то она лопнет не по шву, а рядом, по основному металлу.
Чтобы избежать разрушения шва, следует подогреть свариваемые детали. Оптимальным вариантом является поместить их в печь и нагреть до 200 – 300⁰. При протяжке трубопроводов такой способ не подходит. Стыки труб нагревают газовой горелкой, равномерно перемещая ее по кругу несколько раз.
Дуговой сваркой
При сварке труб они зажимаются в специальное приспособление и в нем проворачиваются. Возможны варианты, когда приходится проворачивать вручную.
Шов накладывается по кругу на себя или от себя. Ванна располагается чуть ниже верхней точки в сторону движения. Детали постепенно перемещается, пока не дойдет до начала шва и не перейдет эту точку на несколько миллиметров.
Следующий слой начинается со смещением примерно 10⁰.
Покрытыми электродами
Чтобы качественно сваривать трубы, они должны быть разделаны и иметь зазор 1 – 2 мм между оставшимися ровными кромками. В зависимости от толщины стенки, не зачищенный торец оставляется шириной до 3 мм.
Проплавление обратной стороны шва регулируется наклоном электрода. Максимальная температура и объем ванны достигаются при наклоне назад. Если электрод направлять вперед, прогрев значительно меньше.
Технология
Электроды выбираются для корневого шва 2 – 3 мм, последующие толще. При толщине стенки более 12 мм возможно использование на последнем слое прутка толщиной 6 мм марки АНО и УОНИ.
Сварка производится инвертором на постоянном токе или трансформатором. Для работы в полевых условиях с деталями больших диаметров используют выпрямители.
На постоянном токе варят обратной полярностью, подавая минус на деталь. Переменный ток используют для алюминия, цветных сплавов и высоколегированных сталей.
Дугу необходимо держать короткой, она не должна касаться свариваемых деталей, только направлять ванну в нужное место. Следует следить, чтобы шлак успевал расплавиться и всплыть.
Детали должны быть очищены от грязи и окислов. Разделка кромок производится не предприятии при прокатке изделий или на станке в последнюю очередь.
Образование ежиков
Грат, или еж, это полое образование внутри шва или под слоем брызг. Образование ежиков при сварке трубы относится к сварочным дефектам, которые действуют разрушающе. Просветка рентгеновскими лучами определяет внутренние дефекты, неразрушающий метод контроля. Чаще всего грат образуется при сварке алюминия. Его следует варить переменным током, отрывистым методом, чтобы не было перегрева.
Чтобы избежать образования ежиков, следует следить за образующимися в ванной газами, они должны успеть выйти наружу. Если происходит остановка, следует вернуться на 20 – 30 мм, очистить поверхность от шлака и продолжить, начиная идти по шву.
Сократить количество аграта можно тщательной очисткой кромок, особенно на алюминии. Тогда ржавчина и грязь не будут плавиться в ванне, и загрязнять шов.
Чтобы убрать цвета побежалости без снятия слоя абразивным кругом, можно использовать химический метод. На поверхность трубы наносится травильная паста Inox Gel или Stain Clean. Составы очень ядовитые, следует одевать респиратор и перчатки, наносить кистью.
Технология для трубопроводов из сталей повышенной прочности
Соединение высоколегированных сталей с ванадием и вольфрамом электродуговой сваркой требует тугоплавких электродов. Для корневого шва подойдут с целлюлозным покрытием марки ВСЦ-4а. остальные слои специалисты рекомендуют варить УОНИ-13/55 с основным покрытием.
Перед соединением металлический стык следует хорошо прогреть. Теплопроводность высокопрочных металлов низкая и при сварке образуется переходная зона из крупнозернистого металла.
Работа с газопроводами и трубами для транспортировки агрессивных жидкостей
Для формирования корневого шва применяются керамические прокладки. Они крепятся с обратной стороны и формируют расплавленный металл, не давая ему вытечь. Керамические прокладки предотвращают появление пористости, подрезов и наплывов.
Сварщик 6 разряда, бригадир бригады сварщиков оборудования для пищевой и химической промышленности Бородай Н. С.: «При сварке ответственных труб и емкостей из нержавеющей стали с внутренней стороны не допускается образование валиков. При прокладке корневого шва следует обеспечить, поддув аргона на место сваривания. Если невозможно местно использовать аргон, его закачивают в емкость или трубу, обеспечив поддув на протяжении всей сварки корневого шва с интенсивностью 3 – 4 л/мин. При доступе внутрь свариваемой конструкции, на обратную сторону шва наносится флюс паста, разбавленная спиртом до консистенции зубной пасты. Она поможет сформировать ровный шов и не допустит образование аграта – ежиков».
Требования к сварному шву по ГОСТ
Основные требования к качеству шва и методы контроля изложены в ГОСТ 23118-99. В нем указаны требования к сплошности шва, отсутствию в нем подрезов, волчков и других дефектов.
ГОСТ 5264-80 регламентирует форму шва, его чешуйчатость, выпуклость и ширину. На каких соединениях, какой катет должен быть. Он рекомендует оборудование и инструмент для проведения определенных работ с учетом материала.
Чтобы пройти обучение, и начать быстро и правильно соединять детали, техник должен сначала изучить теорию. Затем на смену приходит практика. Тонкий лист несколько раз подряд следует соединить с другим, меняя режимы и скорость движения дуги. После получения деталей с идеальным выпуклым стыком, можно переходить к легированным металлам и цветным сталям. И только когда будут покорены вертикаль и потолок. Приступать к сварке труб.
