Технология кузнечной сварки металла или сварки ковкой

Кузнечная сварка – один из популярных способов соединения металлов, использующийся с глубокой старины. Несмотря на значительную трудоемкость и относительно невысокую прочность шва, метод популярен и в наши дни из-за простоты процесса, возможности соединения различных металлов, в том числе и нержавейки.

Что такое кузнечная сварка?

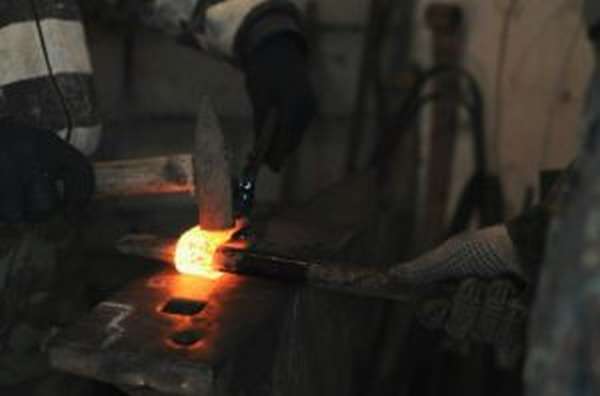

Технология кузнечной сварки металла или сварки ковкойКузнечная сварка металлов представляет собой процесс формирования прочного соединения металлических элементов под воздействием давления и высокой температуры. Нагретые до тестообразного состояния поверхности заготовок под ударами молота проникают одна в другую, шву придается требуемая форма.

Технология сварки подразумевает пошаговое проведение таких операций:

  • подготовка поверхностей,
  • нагрев до необходимой температуры,
  • соединение кромок под ударами молота,
  • проковка для придания готовому изделию требуемой формы.

Особенности

Соединение кузнечной сваркой возможно не для всех групп металлов. Хорошо поддаются термической диффузии изделия из низкоуглеродистых марок стали, плохая – у элементов из легированных, цветных металлов и их сплавов. Соединение ковкой чугуна вообще невозможно.

Процесс относится к достаточно сложным способам, требующим определенных знаний и навыков. Опыт играет особенную роль – для формирования прочного соединения важно не допустить перегрева поверхностей, равно как и недостаточного их прогрева.

Способы

Соединение ковкой осуществляется несколькими методами:

  • внахлест,
  • впритык,
  • встык,
  • вразруб,
  • в расщеп,
  • кольцевой способ,
  • с шашками.

Сферы применения

Технология кузнечной сварки металла или сварки ковкойНесмотря на некоторые ограничения, связанные с прочностью сварочного шва, способ широко распространен у выполняющих ковку своими руками современных кузнецов.

Метод используется преимущественно для создания колец, обручей, подковки лошадей, изготовления изделий из полосовой стали.

Применение кузнечной сварки в промышленности широко не распространено, но востребовано в некоторых отраслях производства, к примеру, в изготовлении ножей и клинков, водосточных труб, элементов декора.

Оборудование и расходные материалы

Для выполнения сварочного соединения ковкой требуется специальное помещение – кузница, оснащенная следующим оборудованием и инструментом:

  • горнами (стационарным и переносным),
  • несколькими типами наковален, различающихся размерами и формой,
  • клещами,
  • мелким и крупным ударным инструментом (молотками молотами),
  • емкостями для охлаждения заготовок и готовых изделий.

Будет полезен в работе и дополнительный инструмент – подставки, формы, скребки. Также нельзя забывать о пожарной и личной безопасности: следует приобрести огнетушитель, ИСЗ (плотный фартук и рукавицы, защитные очки).

Технология

Внахлестку

Прочный стык образуется за счет большей площади совместного проникновения металлов. Перед работой выполняется высадка концов элементов, контактная поверхность располагается под углом 300°. Детали накладываются одна на другую, совмещаются несильными ударами и проковываются с параллельной осадкой до нужной формы.

Вразруб

Метод подразумевает выполнение предварительной подготовки концов элементов. Один из них высаживается и нарубается зубилом вдоль, получившиеся части разрубаются под углом 300-400°. Второй конец первой детали заостряется так, чтобы можно было его вставить в разруб другого элемента. Между соединяемыми поверхностями для компенсации раздачи металла при нагревании вставляются тонкие пластины. Концы, очищенные после нагревания от флюса, сопрягаются и соединяются под сильными ударами молота. После небольшого охлаждения выполняется отделка.

Встык

Технология кузнечной сварки металла или сварки ковкойПредварительное осаживание концов элементов не выполняется, оно происходит в процессе работы.

Изделия соединяются встык, прочный спай образуется под сильными ударами. Один из концов при этом остается холодным. По окончании работы производится вытяжка изделия.

В расщеп

Соединение по такой схеме применяется для листового металла. На небольшом удалении от кромок, полосы оттягиваются и надрезаются на 5-6 частей, укладываются с перекрыванием одна на другую, прогреваются и сковываются.

С шашками

Метод с шашками используется для крупных изделий.

Производится отковка концов на угол от 30 до 40°, из того же материала изготавливаются накладки под тем же углом и укладываются на концы. Место соединения прогревается и тщательно проковывается.

Кольцевая сварка

Заготовка заранее сгибается на роговой наковальне. Кончики отрубаются под одинаковым углом и разводятся в стороны для сопряжения и совместной сковки.

Впритык

Осадка концов выполняется для создания запаса толщины металла. Он требуется для проковывания элемента не только по линии шва, но и во всех прогретых до температуры сварки местах.

Нагрев

Важнейшим условием получения надежного шва при кузнечной сварке является поддерживание требуемого для конкретного металла температурного режима.

Температура

Технология кузнечной сварки металла или сварки ковкой

Температура выставляется по цвету поверхности каления. По достижении требуемого нагрева необходимо сразу же приступать к ковке, потому как передержка ведет к пережогу металла и чрезмерному образованию окалины.

Избежать пережога помогает применение флюса, наносимого на изделие в процессе нагревания. Его можно приобрести в магазинах либо вымыть и просеять речной песок без содержания глины.

Важно! Для снижения образования шлака можно использовать заранее приготовленный состав: кузнечная бура смешивается с песком.

Проковка

По достижении требуемой температуры заготовки вынимаются из горна и укладываются на наковальню и соединяются легкими ударами молота. Затем сила ударов постепенно увеличивается с сохранением темпа. В результате заготовки прочно соединяются между собой.

Для равномерного выхода шлака из зоны соединения проковка выполняется от середины заготовки к кромкам.

После проковки опытные кузнецы вновь нагревают готовые изделия и повторно выполняют процедуру. При этом главное не перестараться – кузнечное соединение получается не таким прочным, как при сопряжении при помощи сварочного аппарата.

Отделка

Технология кузнечной сварки металла или сварки ковкойВ кузнечной сварке отделка применяется не всегда, а только в тех случаях, когда к соединенным изделиям предъявляются требования относительно внешнего вида.

Для отделки применяется специализированный кузнечный инструмент, так же может использоваться кварцевание, полировка либо патинирование.

Безопасность и правила хранения буры

Бура для ковки пожаро- и взрывобезопасна. Вещество является токсичным из-за небольшого содержания борной кислоты. Попасть в организм бура может через органы дыхания в виде пыли, при этом наблюдается раздражение слизистых оболочек.

Бура в больших количествах может привести к отравлению. Не рекомендуется в процессе выполнения работ принимать пищу, пить или курить. Не лишним будет и использование защитных очков, спецодежды, перчаток.

Бура должна храниться в закрытом помещении в заводской упаковке, хранение размолотого вещества россыпью не допускается. Срок хранения составляет 6 месяцев. Добыть ее своими руками можно в аптеке: декагидрат тетрабората натрия.

Техника безопасности

В процессе выполнения кузнечной сварки элементов в условиях производства или строительства на работающих воздействуют следующие вредные факторы:

  • открытого пламени,
  • искрения,
  • повышенный температурный режим,
  • химически активные вещества (флюс).

Рабочее место должно соответствовать требованиям техники пожарной безопасности, в процессе работы следует использовать средства защиты. Для оказания медпомощи на месте производства работ должна находиться аптечка.

Иван Аносов, сварщик, стаж работы – 30 лет: «Кузнечная сварка, несмотря на недостаточное внедрение в промышленное производство, востребована для мелкосерийного или единичного изготовления деталей. Экономичность и многообразие способов, возможность применения для соединения изделий из нержавеющий стали обуславливают популярность метода в небольших мастерских».
