Технологические особенности сварки металлов в зависимости от материала

Технологические особенности сварки металлов в зависимости от материалаСварка металлов изобретена людьми немногим позже, чем сама металлообработка. Уже древние кузнецы умели создать из отдельных железных изделий единое целое. Сегодня сварка составная часть современной цивилизации.

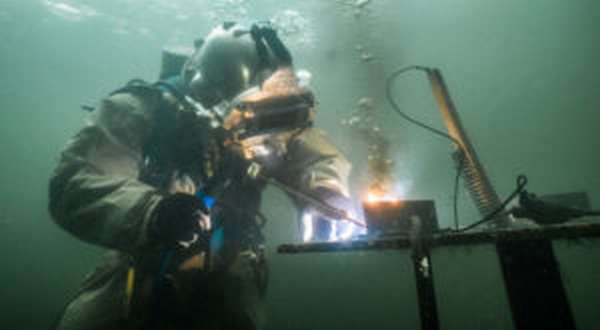

Ее используют на производстве, в быту, при изготовлении строительных конструкций и автомобилей, деталей механизмов, украшений. Выполняют под водой и в космическом пространстве.

Современные технологии позволяют достигать такой прочности полученного изделия, как если бы оно изначально было цельным.

Свариваемость металлов изучают профильные институты разных стран мира, а сварщик одна из самых востребованных сегодня рабочих профессий.

Основные понятия процесса

Задача сварки — создание неразъемного соединения деталей. Чтобы его получить, необходимо сдвинуть атомы, образующие металл настолько близко, чтобы начали действовать межатомные силы сцепления. Почему это происходит, какие при этом протекаю физические процессы, изучено достаточно слабо, но самим свойством пользуются давно.

Добиваются соединения тремя методами:

  1.  Термическим, расплавляя металл самих соединяемых деталей, либо дополнительной присадки. Пример — распространенная дуговая и газовая, лазером, струей плазмы. Сюда относится и пайка.
  2.  Термомеханическим, при котором изделия раскаляют, после чего сжимают либо выполняют проковку. Это самый древний способ, которым владели кузнецы уже пятого тысячелетия до Н.Э. Кроме ковки это диффузионная сварка, контактная, индукционно-прессовая.
  3.  Механическим методом изделия сваривают, подвергая различным воздействиям без специального нагрева. Пример — ультразвуковые методики, соединения взрывом, трением, давлением.

Технологические особенности сварки металлов в зависимости от материалаПервый тип наиболее распространен на стройке, в быту. С ее помощью соединяют сталь, чугун, выполняют сварку цветных металлов и сплавов.

Второй и третий методы применяют на промышленных линиях, при серийных выпусках, а также для изготовления уникальных изделий.

Не зависимо от используемой методики, существует всего две разновидности процесса:

  1. Бесшовный, когда соединяется металл непосредственно самих деталей.
  2. С образованием шва. При этом применяют вспомогательные присадки. Они могут как точно соответствовать основному металлу, так и отличаться. Пример — соединение стали медным электродом, пайка оловом, все виды сварки с использованием плавкого электрода.

История

До второй половины XIX единственным методом сварных соединений была ковка, а также пайка. Кузнецы раскаляли и накладывали друг на друга заготовки, после чего били молотами. Разумеется, о надежности и точности говорить не приходилось.

Пайка отличается тем, что при ней не происходит расплав кромок соединяемых деталей. Это своего рода «склеивание», где роль клеящего состава играет расплавленный металл.

Технологические особенности сварки металлов в зависимости от материала

Настоящая революция сварочных процессов началась с открытием процесса электрической дуги. Для соединения деталей ее сумели применить русские инженеры. Методику дуговой сварки угольными электродами изобрел Н.Н. Бенардос, а спустя буквально несколько месяцев, Н. Г. Славянов сумел выполнить первое соединение металлов плавящимся электродом.

Настоящим сварочным бумом отмечен век XX. Французские инженеры изобрели газовую сварку, в 1956 г. токарь А. И. Чудиков сумел соединить вращающиеся на токарном станке детали трением. К концу 60-х люди узнали, как сварить металл лазером. Примерно тогда же появились промышленные аппараты плазменного напыления, сварка индукционная, диффузионная и пр.

Основные способы

На сегодня насчитывается более 150 различных способов сварных работ. Отличаясь деталями, все они входят в несколько основных категорий, которые мы вкратце рассмотрим.

Электродуговая

Наиболее распространенная на сегодня технология. Ее разделяют на два основных типа: неплавящимся и плавким электродом.

Оба они основаны на температурном воздействии вольтовой дуги. В первом случае задача как нагреть металл электросваркой решается с помощью тугоплавкого электрода из вольфрама. Сам он не плавится, а только образует дугу, формируя сварочную ванну из материала самих деталей либо с добавлением присадки.

Последнюю вносят рукой, как сварочный пруток, либо автоматической подачей, как тонкую проволоку.

Во втором варианте дуга образуется между свариваемым металлом и плавящимся электродом. Последний одновременно служит для формирования шва, который образуется струйным переносом его металла.

Для концентрации дуги, а также образования защитного слоя, металлический стержень покрывают слоем специальной обмазки. К обмазке так же добавляют ряд компонентов, перенос которых улучшает качество шва.

Впервые синтетический рутил, основу обмазки большинства видов электродов, был получен при разработке технологии изготовления белой краски: титановых белил, в 50-х годах прошлого века. Сегодня этот метод является основным источником для электродной промышленности.

Технологические особенности сварки металлов в зависимости от материалаЧтобы защитить расплав от окисления на сварочную зону через горелку подают поток газа. В зависимости от его свойств различают:

  1. Сварку в углекислом газе. Как правило ведут полуавтоматическими инверторами. Скорость сварки полуавтоматом в зависимости от толщины металла, диктует и необходимый объем подачи углекислоты. Таким способом сваривают тонколистовой металл, скажем, при ремонтах кузова автомобиля.
  2. Соединение в среде инертных газов аргона, либо гелия. К примеру, так варят трубопроводы из нержавейки, алюминия, специальных сплавов.
  3. Сварку в активном газе.

Оборудование, которыми ведут работы отличаются устройством, но как правило это различного типа трансформаторы и генераторы.

Методика дуговой сварки универсальна, позволяет как варить тонкий металл полуавтоматом, так и соединять толстостенные стальные трубы ручным способом.

Автоматическая под флюсом

Сварочный флюс представляет собой порошок из различных веществ. Его задача двойная:

  1.  Защитить расплав металла от окисления.
  2.  Внести в соединение вещества для усиления прочности стыка.

Процесс происходит следующим образом.

Предварительно подготовленные детали фиксируют на специальном стенде. После этого, на место стыка специальной трубкой подают слой флюса, образующего длинный холмик. За ней идет сварочная головка, образующая дугу. Далее может следовать еще одна трубка, засасывающая не использованный порошок флюса.

Работа ведется неплавящимся или плавящимся электродом. Флюс при этом частично расплавляется. Как отличить металл от шлака при сварке задача не ставится: после завершения работы, достаточно простучать шов, чтобы шлаковая корка, образованная расплавом флюса, отскочила.

Электрошлаковая

Технологические особенности сварки металлов в зависимости от материалаПри сходстве технологии под флюсом, отличие процесса принципиально. Температура тут создается расплавом специального состава, куда помимо металла входит токопроводящий шлак.

Расплав поддерживается проходящим через него электрическим током. При этом, прогрев ведется сразу по всей длине соединения.

Металл образующий соединительный шов одновременно является плавким электродом, подающим ток в расплав. Это может быть проволока, пластина, либо трубчатый мундштук.

Постепенный нагрев и такое же плавное охлаждение исключает перекаливание изделия, не создает дополнительных напряжений.

Метод требует специфического оборудования и выполняется в заводских условиях. Зато, ему доступна сварка толстого металла, сразу на весь массив деталей.

Электронно-лучевая и плазменная, диффузионная и контактная

При различии методов и принципов соединений изделий все эти виды объединяет отсутствие вольтовой дуги (либо ее особая разновидность, как при сварке плазменной). Более того, при контактной технологии дуга нежелательна.

Электронно-лучевое соединение деталей впервые получили еще в 50-е годы. Процесс схож с соединением лазером, но вместо луча фотонов выступает направленный пучок электронов. Таким способом возможно, как соединять крохотные детали, размеры которых измеряются долями миллиметра, так производить сварку листового металла размером в десятки квадратных метров.

Обязательное требование процесса, специфическая особенность электронно-лучевой технологии — помещение соединяемых деталей в вакуум. Поэтому, этому типу сварки ученые пророчат будущее как основной технологии при сборке конструкций  космических станций и кораблей.

Технологические особенности сварки металлов в зависимости от материалаСварка плазменная подходит для работы с тугоплавкими металлами. В отличие от электрической дуги, температура которой 6-7 тыс. градусов Цельсия, в потоке плазмы жар достигает 30000ºС. Кроме соединения, процесс позволяет выполнять напыление разнородных металлов.

Диффузная сварка основана на взаимопроникновении атомов металлов плотно сжатых, предварительно нагретых деталей. Этот процесс, называемый диффузией, дал название методу. Эффективен метод в сложных случаях, к примеру с его помощью выполняется сварка цветных металлов.

Сварка контактная также относится к соединению давлением. При сжатии деталей в месте контакта проходит импульс эл. тока, который обеспечивает связь.

Холодное сваривание деталей и индукционный способ

Основа холодной сварки: деформация соединяемых деталей. Иначе — холодная ковка. При всей привлекательности метода (отсутствие эл. тока) с его помощью удается соединять только неокисляющиеся детали.

Индукционный способ является полной противоположностью холодному. Детали греют, причем не пламенем или дугой, а высокочастотным электромагнитным полем. При этом сварные изделия из металла прогреваются на значительную глубину.

Способ технологичен, поэтому применяется, к примеру, на автоматизированных. трубопрокатных линиях.

Как свариваются разные металлы и сплавы?

Особым качеством металлов является такое понятие как свариваемость, то есть способность соединятся сваркой с помощью того, или иного метода. Зависеть она может от многих причин: химический состав, специфические свойства металла либо сплава, методика подготовки деталей под сварку и многое другое.

ГОСТ разделяет это свойство на следующие группы, свариваемые:

  • хорошо,
  • удовлетворительно,
  • ограниченно,
  • плохо.

Технологические особенности сварки металлов в зависимости от материалаПлохой свариваемостью отличается чугун, алюминий, высоколегированные стали. Основных препятствий два:

  • окисная пленка, препятствующая контакту,
  • наличие легирующих добавок, в частности углерода делающих шов хрупким и непрочным.

Свариваемость улучшают предварительной специфической подготовкой металла к сварке.

Особенно сложны в отношении свариваемости цветные металлы, каждый со своей спецификой.

Процедура

Хотя технология создания сварных соединений отличается, во всех случаях процесс начинается с подготовительных операций. Для дуговых методов это подготовка кромок под сварку, или как говорят, их разделка. Для холодной ковки — тщательная зачистка (вплоть до полировки) соединяемых деталей и т.п. Подготовка может включать очистку от грязи, обезжиривание.

Еще одно негативное явление, объединяющее все виды сварочных контактов — температурные деформации и напряжения.

Борются с этим по-разному. В некоторых случаях изделия заранее фиксируют струбцинами. Еще один распространенный способ — термическая обработка готового изделия: нагрев с последующим медленным охлаждением (отпуск).

В заключение

Мы рассмотрели далеко не все виды и способы сварки. Кроме того, постоянно развиваются существующие технологии, изобретаются новые.

При этом технологические решения диктуются задачами. В одном случае вопрос стоит как правильно сварить байпас из металла отопительной системы квартиры используя простейший ручной способ, в другом — создать сверхточное изделие для авиапромышленности. Соответственно подход требуется разный.

На смену существующим, неизбежно придут новые методы, более быстрые и надежные.
