Технические характеристики и разновидности сварочных аппаратов

Сварочный агрегат – это мобильное оборудование на основе двигателя внутреннего сгорания, приводящего в действие электрогенератор. Фактически передвижная электростанция, обеспечивающая энергией аппарат дуговой сварки.

Сфера применения сварочных агрегатов

Технические характеристики и разновидности сварочных аппаратов

Автономный агрегат для выполнения сварочных работ представляет конгломерат из платформы автономной сварочной установки с синхронным трансформатором для работы в полевых условиях без использования постоянных источников электричества.

Энергетическая независимость, возможность свободного перемещения по объектам без учёта климатических условий, оперативное решение задач по устранению аварий – малая часть спектра востребованности силовых установок.

Функционально это неубиваемые системы универсально назначения, имеющие мощную защиту против физического внешнего воздействия и неумелого обращения. Простота обслуживания, предохранительные системы позволяют доверить дорогостоящее оборудование персоналу средней квалификации.

Технологический отсек заключён в прочный вентилируемый металлический корпус. Станция объединяет два ключевых блока: двигатель, и электрогенератор. Силовая установка задаёт вращение генерирующему электроэнергию и ток узлу посредством муфтового соединения.

Электропитание расходуется на обслуживание профессионального сварочного аппарата. Мощные станции способны прогревать бетон, оттаивать мёрзлый грунт, обслуживать дополнительные механизмы. На панели управления сгруппированы приборы управления и контроля.

Конструкция и устройство

Технические характеристики и разновидности сварочных аппаратовКонструктивно агрегаты распределяются по категориям:

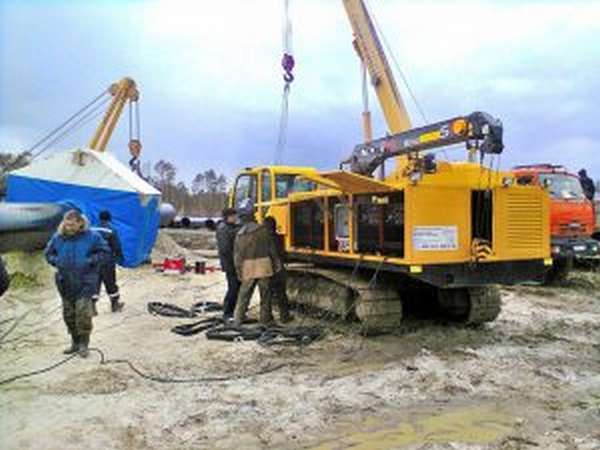

  • По монтажно-установочному типу – колёсные, на грузовой платформе, самоходные с добавлением грузоподъёмных механизмов,
  • По типу силового привода – дизельные, бензиновые,
  • Промышленного назначения и бытовые,
  • По категории электроустановки – вентильные, коллекторные.

Свободный доступ к узлам и механизмам для ухода и ремонта осуществляется через распашные дверцы, съёмные шторки. В отдельных случаях предусматривается оснащение станции дополнительным газобаллонным оборудованием в изолированных отсеках, инструментарием.

Профессиональные установки ориентированы на безостановочную эксплуатацию с периодическими краткосрочными технологическими перерывами.

Подача энергии промустановок варьируется 220/380 В. Бытовые ограничены подачей напряжения 220 В.

Дизельные двигатели обладают запасом мощности, способны выдавать до 500 кВт. Бензиновые – максимум 15 кВт.

Принципиальные различия установок:

  • сварочные трансформаторы,
  • сварочные выпрямители,
  • сварочные инверторы,
  • полуавтоматическое оборудование.

Электросварочный аппарат трансформаторного типа

Технические характеристики и разновидности сварочных аппаратовПрофессиональный сварочный аппарат простого типа. Громоздок из-за объёма и веса понижающего трансформатора, меняющего напряжение до рабочего оптимума, необходимости принудительного охлаждения установки. Сила тока регулируется изменением расстояния между подвижной и стационарной обмотками либо балластным реостатом.

Выгоды использования:

  • КПД трансформаторов в пределах 90%.
  • Конструктивная простота, редкость отказов.
  • Простота обслуживания, длительная эксплуатация.
  • Относительная дешевизна в сравнении с другими.

Минусы:

  • Потребность в сварщиках высокой квалификации.
  • Стабильность дуги ниже в сравнении с инвертором.
  • Габариты и масса.

Выпрямители

Аппарат с преобразователем переменного тока – следующее поколение дуговой сварки. Полупроводниковые вентили выравнивают ток и проводят в одном направлении. Формируется стойкая дуга, влияющая на повышение качества шва. Дроссели выступают фильтрами и регуляторами потока электронов.

Достоинства выпрямителей:

  • Упростилось сваривание цветных металлов, чугунов.
  • Аппаратура потеряла в массе и объёме.
  • Снизился угар металла, разбрызгивание электрода.
  • Возросло качество при меньшем уровне квалификации операторов.

Существенные недостатки:

  • Возросшая стоимость в сравнении с трансформатором.
  • Потребность в интенсивном охлаждении.
  • Уязвимость при колебаниях уровня напряжения.

Мобильные сварочные аппараты 220 В

Технические характеристики и разновидности сварочных аппаратовПример – семья сварочных высокочастотных моторизованных агрегатов «Север», предназначенных для интенсивного использования. Способны выполнять полный цикл работ по электродуговой сварке, резке, ванному соединению в плеть рельсов.

Оснащение дизельным двигателем с расходом топлива 1,1–4,5 л/час, электростартером мощностью 5–66 кВт при весе 0,13–0,92 т работают как одно- и многопостовые аппараты без теплопотерь в кабелях большого протяжения. Встроен вспомогательный генератор.

Технологические характеристики позволяют:

  • Соединять намагниченные трубы.
  • Зажигать дугу по слою грунтовки.
  • Варить под водой.

Неприхотливые автономные агрегаты АДД на шасси

Конструкторы завода «Уралтермосвар» пошли по пути упрощения и удешевления. Однопостовая установка монтируется на 2–4-колёсные шасси в цельном каркасе с обвязкой швеллером, накрыта кожухом для подавления шума, защиты в непогоду. Обеспечивает энергией профессиональный сварочный аппарат. Возможно подключение иного электрооборудования и инструмента.

Производитель в угоду безотказности техники исключил электронику.

Результат:

  • Допустима эксплуатация при 98% влажности.
  • Амплитуда рабочих температур –45–+450 С.

Дизельный 4-цилиндровый двигатель охлаждается потоком воздуха, дополнительная мера предупреждения повреждения мотора. Настройка силы тока доступна огрублённая ступенчатая, плавная, дистанционная с удалением до 20 м. Диапазоны 3-ступенчатого регулирования:

  • 60–165 А,
  • 150–320 А,
  • 300–430 А.

Генератор постоянного тока обеспечивает стабильность розжига, поддержание горения, эластичность дуги. Подтверждено качественное превосходство над дизель-генераторами коллекторного типа.

Рабочее напряжение 36–100 В. Ограничен размер электрода до Ø 6 мм.

Агрегат адаптирован к зацепу и транспортировке автотранспортом, трактором по пересечённой местности. Объёма топливного бака достаточно для непрерывной работы в течение суток. При отрицательных температурах топливная сеть прогревается в автоматическом режиме. Рабочая площадка в непогоду укрывается полипропиленовой непромокаемой палаткой.

Характеристики агрегатов сварочных АДД на одноосной тележке:

Марка Дизель Расход топлива Ток диапазон Вид охлаждения Масса, размеры
АДД-4004П 37 кВт, 1800 об/мин 4,4 кг/ч. 60–450 А Воздушное 1,03 т, 1,68х1,93х2,85 м
АДД-4001 36,8 кВт, 1800 об/мин 5,2 л/час 45–430 А Воздушное 0,82 т, 1,0х1,3х224 м

Мобильные полуавтоматы

Технические характеристики и разновидности сварочных аппаратовАвтономные передвижные станции, вырабатывающие постоянный либо импульсивный ток, где сварочные процессы ведутся в среде защитных газов или под флюсом при автоматической подаче присадочной проволоки – современные продуктивные установки.

Конструктивная сложность соседствует с простотой управления. Высокая производительность, внушительный набор функций и компактность выдвинули полуавтоматы в лидеры.

В полевых условиях рабочее место сварщика накрывается переносным тентом для предохранения раздувания защитного газа ветром. Работа с присадочной флюсовой проволокой упрощает предохранительные меры. Манипуляции по управлению и регулировкам проводятся дистанционно, с удалением до 15 м.

Преимущества полуавтоматов:

  • Двойная производительность при повышении качества.
  • Пульт дистанционного управления.
  • Мягкие бесступенчатые регулировки.
  • Всепогодность.
  • Избыточная резервная мощность способствует подключению дополнительных механизмов.

Минусы:

  • Дорогостоящие расходные материалы.
  • Высокая стоимость установки.

Инверторные генераторы

Инверторное преобразование электросигналов генераторами, сблокированными с источником энергии высшего качества, представляют собой профессиональный сварочный инвертор автономного типа.

В состав агрегата входят:

  • Двигатель внутреннего сгорания.
  • Генератор переменного тока.
  • Инверторный преобразователь.
  • Блоки контроля и управления.
  • Выводные разъёмы на 220 В.

Технические характеристики и разновидности сварочных аппаратов

С запуском двигателя синусоидальная энергия генератора следует на диодный мост для выпрямления, конденсаторный фильтр сглаживает пульсации до прямой линии.

  • Автоподстройка по действующей нагрузке порождает экономичность.
  • Качество тока генератора.
  • Вес и габариты в 2–6 раз меньше при равной мощности.
  • Функция Antistick, предупреждающая залипание электрода.
  • Удвоенный срок эксплуатации и гарантии.

Дизель-генератор MOSA GE 20 PSX при паспортной мощности 18 кВт весит 650 кг.

Варианты исполнения – контейнер, на тележке 2-колёсного шасси в кожухе. Расход топлива 4-цилиндровым дизелем с жидкостным охлаждением укладывается в 5,3 л при нагрузке 100%, 4 л/ч. – при 75%, 2,7 – при 50%. Габариты: 0,98х1,11х1,72 м.

Помимо основного предназначения, генератор используется для электроснабжения промышленных и жилых объектов.

Параметры электроэнергии:

  • Напряжение – 230/400 В.
  • Ток – 29/32 А.

Сварочный генератор-полуавтомат двухпостовой

Shindaiwa DGW500DM/EURA сконцентрировал в одном корпусе мультирежимные устройства на возникновение любой потребности без перенастройки оборудования:

  • Варит металлическим электродом с покрытием Ø 1.6–8 мм.
  • Неплавящимся вольфрамовым электродом в защитной среде с автоматической подачей газа.
  • Полуавтоматическая сварка с активной газозащитой.
  • Сварка порошковой флюсовой проволокой.
  • Как мобильная электростанция.

Технические характеристики и разновидности сварочных аппаратовНезависимость сварочных постов с подачей на каждый 280 А. Функция облегчения горячего стартового поджига VRD, мягкая регулировка динамики процесса, простой переход на иной тип электрода. Напряжение холостого хода 85 В исключает обрыв дуги при изменении её длины.

Предусмотрены гнёзда 14 разъёмов для подключения различных потребителей энергии для подготовительных работ и обработки швов. Переход на холостой режим ведёт к незамедлительному сбросу оборотов и потреблению горючего.

Цифровая панель приборов контроля и управления позволяет выполнять предустановки режимов без последующей коррекции. В пределах населённых пунктов не требуется организации шумопоглощения – звуковой порог 57 дБ.

Каждое рабочее место оснащено независимым дистанционным пультом. Дизельный двигатель запускается электростартером, потребляет горючего 3,8 л/ч. Генератор выдаёт напряжение 230/380 В, ток до 500А. Агрегат укладывается в скромный вес в 613 кг.

Для дома и дачи

Строительно-монтажные работы малых объёмов, создание собственного бизнеса по ремонту и производству требуют хорошего технического обеспечения. Порой и подвод линии электропередачи дорог и долог.

В этом случае бензиновый сварочный агрегат до лучших времён превратится в рабочий инструмент и передвижную электростанцию для освещения и обеспечения работоспособности электроинструмента.

Изначально предусмотрено использование комбайна в двух режимах: электросварочного аппарата и генератора тока бытового назначения. Выработка постоянного тока в пределах 160–50 А обеспечивает успешную работу сварщика электродом до Ø 4 мм.

2-тактный бензомотор запускается ручным шнуровым стартером. Синхронный генератор вырабатывает 1-фазное напряжение 230 В при потреблении 2 л бензина в час. Номинал мощности 4,7–5,2 кВт.

Прибор относится к классу переносных – собственный вес 28 кг. Габариты 0,3х0,41х0,53 м позволяют водрузить его для удобства передвижения на обычную хозяйственную тележку для покупок.

Технические характеристики и разновидности сварочных аппаратов

Самоделки живут и процветают

Создание личного энергетически независимого блока на базе покупного генератора мощностью 4 кВт и самодельного либо готового сварочного аппарата оправдано и целесообразно. Идею мобильности и автономности следует дополнить:

  • Установить дополнительно для расширением функция генератора 1–2 розетки,
  • Заключить оборудование во всепогодные съёмные кейсы из пластика или металла,
  • Организовать дополнительное охлаждение вентилятором,
  • Поставить блок на колёса.
