Сварка полуавтоматом самозащитной порошковой проволокой

Сварка на полуавтоматических аппаратах отличается относительно высокой производительность и возможностью работать на оборудовании без наличия навыков и большого опыта. Порошковая проволока делает процесс соединения деталей еще более простым. Состав, заполняющий трубку, улучшает горение дуги, активирует плавление металлов и защищает ванну. При сварке проволокой с порошком практически нет брызг, шов получается ровный, мелкочешуйчатый, светлый.

Основные характеристики и достоинства

Сварка полуавтоматом самозащитной порошковой проволокой

Проволока с порошком является бесконечным электродом, в котором роль обмазки выполняет состав внутри металлической трубки. Порошковая сварка производится под флюсом без применения дополнительных установок для его подачи. Внутри металлической трубки находится смесь измельченного железа, его окислом, фосфатов, хрома и другие компоненты, которые:

  • стабилизируют температуру в ванной и вокруг дуги до оптимальной для конкретного материала,
  • способствуют смешиванию расплавленного металла деталей и электрода,
  • равномерно закрывают по всей ширине шов от контакта с кислородом и азотом,
  • делают кипение ванны ровным, без брызг,
  • позволяют увеличить скорость сварки деталей.

Порошковыми проволоками можно производить наплавку деталей по поверхности и сварку в любом пространственном положении в условиях специально оборудованного места и в поле.

Подробные сведения о составе

Наружный корпус – цилиндр делается из пластичной низкоуглеродистой стали. Внутри него специальная смесь, в состав которой входит:

  • шихта газообразующая и шлакообразующая,
  • раскислители,
  • стабилизирующие элементы,
  • легирующие компоненты.

Сварка полуавтоматом самозащитной порошковой проволокойВ качестве шихты используют марганец, никель, рутиловый концентрат, мраморный порошок. В материал для сварки легированных, нержавеющих сталей добавляют хром, алюминий, медь и другие вещества, используемые для легирования сталей. Для стабилизации ванны используют порошок железа.

Кроме этого в зависимости от назначения проволоки, в состав порошка вводят магнезит, плавиковый шпат.

При работе с тугоплавкими материалами используют проволоку, содержащую графит и алюминиевый порошок, повышающие температуру в ванне и вокруг дуги.

Принципы классификации

По форме оболочки различают трубки из металлического листа:

  • круглые, с краями соединенными встык,
  • с загибами типа замка,
  • многослойные.

По применению защитной среды различают ПП – газозащитные, порошковые проволоки для сварки в среде газа и ПС – самозащитные, не требующие дополнительных расходных материалов.

Кроме указания типа проволоки, в маркировке применяется буквенное обозначение пространственного положения шва, которое выполняется данным электродом.

Марки стали в маркировке не отражаются, их надо смотреть в технических характеристиках на каждый вид порошковой проволоки.

Газозащитная

Сварка полуавтоматом самозащитной порошковой проволокойГазозащитная проволока требует закрытия сверху сварочной ванны. Для этого используется аргон или другой инертный газ. Применяется для сварки углеродистых, низколегированных сталей. Имеет положительные технические характеристики и достоинство перед другими электродами:

  • стабильная дуга,
  • шлак легко выходит на поверхность,
  • нет пористости,
  • низкое разбрызгивание,
  • шлак легко отделяется.

ПП отличается глубоким проплавлением. Применяется для создания стыковых, угловых и нахлесточных соединений при создании металлоконструкций, трубопроводов.

Самозащитная

Для работы в любом пространственном положении шва в полевых условиях подходит самозащитная проволока для полуавтомата. Она не требует никаких дополнительных расходных материалов. При работе образуется над ванной облако из расплавленной газообразующей шихты. На шов ложится ровный слой флюса, широкой полосой полностью закрывая горячий стык.

ПС применяют для сварки вне оборудованных мест, на улице для сварки легированных сталей, нержавейки, цветных сплавов и чугуна. А также для паек различных деталей из алюминия и его сплавов. Нержавейка сваривается электродами с высоким содержанием в сердечнике хрома, никеля и ферромарганца.

Особенности производства

Сварка полуавтоматом самозащитной порошковой проволокойДля производства порошковой проволоки лист толщиной 1,18 – 0,25 мм режут вдоль на полосы. Отдельно заготавливают наполнитель, смешивая все компоненты сердцевины в определенных пропорциях.

Изготовление проволоки происходит в несколько этапов на одной установке.

  1. Очистка полосы от грязи, масла окалины и влаги в начале станка.
  2. Легкая продольная деформация трубы с образованием полукруга.
  3. Заполнение полосы порошком.
  4. Соединение торцов, образование трубки с флюсом.
  5. Калибровка соединения и самого профиля. Создание правильного круглого сечения.

В современном сварочном производстве больше всего используют сварочную полосу из низкоуглеродистых сталей.

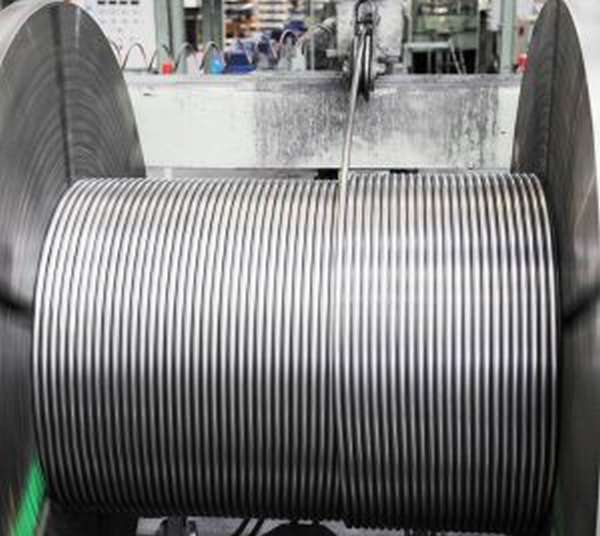

При изготовлении проволока не состыковывается и прокатывается на длину полосы. На катушке должен быть один цельный кусок.

Для удаления влаги и масла с поверхности ПП и ПС, катушку следует поместить в печь перед установкой на аппарат. Выдерживать 2 часа при температуре 230 – 250⁰.

Описание популярных марок

При сварке металлоконструкций и трубопроводов на строительной площадке чаще других используется марка ПП-АН11 или аналогичная ей по характеристикам ПП-АН7. При изготовлении используется лента толщиной 0,18 мм. В составе шихты шлакообразующие элементы.

Режим сварки используется полуавтоматический, ток с обратной полярностью. Защитный газ аргон и гелий или их смесь.

Когда условный потолок переходит через вертикаль в пол, например при сварке труб непрерывным швом, и ответственных конструкций, специалисты рекомендуют для низкоуглеродистых сталей марку ПП-АН19. При сварке количество шлака значительно больше. Он хорошо удерживается на вертикали и потолке.

Нержавеющий металл соединяют с помощью ПП-2ВДСК, в сердцевине которого в большом количестве присутствует никель. Защитная среда – инертные газы.

Инструктор сварщиков-водолазов бригады ремонта подводной части корпусов кораблей Киреев Д. В.: «Для сварки под водой применяют ПС со специальным составом, изготовленную по ГОСТ 5278-74. Порошок содержит до 24% алюминиевого порошка, 6% графита до 75% окиси железа – окалины. Графит обеспечивает устойчивую дугу при малых токах. Алюминий усиливает экзотермический эффект, не давая окружающей воде проникнуть в ванну. Окиси железа расплавляются, и создают шлаковую защиту. При прямой полярности можно производить резку под водой».

Сущность дуговой порошковой сварки

При сварке порошковой и самозащитной проволокой плавится корпус и металлический порошок, входящий в состав наполнителя. Они заполняют шов, соединяясь с расплавленным металлом кромок деталей.

Содержащийся внутри флюс плавится и закрывает ванну от окисления и соединения с азотом. В самозащитной проволоке он полностью закрывает шов, замедляя скорость остывания металла и давая возможность выйти на поверхность шлакам, газам, влаге. Сверху формируется прочная корка по всей ширине шва, которая легко удаляется в холодном состоянии.

Техника и некоторые ее недостатки

Сварка полуавтоматом самозащитной порошковой проволокойСварочной проволокой порошковой варят на полуавтоматах и применяют на автоматических линиях. Расходный материал с постоянной скоростью подается в зону сварки. Дуга подогревает ванну и распределяет равномерно расплав бесконтактным способом – не касаясь краев соединяемых деталей.

Процесс сваривания производится переменным током, полярность обратная. Качество шва соответствует ГОСТ 26271-84. Равномерная подача проволоки, и стабильная дуга позволяет выполнять любые швы по сложности, положению и длине без стыков. Производительность работ в 2 – 4 раза выше, чем при работе цельной проволокой.

ПП отлично варят детали, но имеют и недостатки:

  • относительно высокая стоимость,
  • узкая специализация каждой марки расходного материала,
  • сложно сваривать листы толщиной до 1,5 мм,
  • низкая вязкость и пластичность, при перегибе проволока ломается,
  • подача осуществляется специальными роликами с уменьшенным сжатием только,
  • используется только тянущий механизм на ручке.

При сварке самозащитной проволокой, под флюсом плохо видно сварочную ванну. Затраты на порошковую сварку оправдывают себя при наложении длинных швов. При сварке коротких участков остается много отходов.

Применение порошковой проволоки на полуавтоматах значительно повышает производительность и качество шва. Для домашнего использования с малым объемом работ она обходится дорого. В мастерских и на производстве, где надо варить хорошо и быстро, можно обойтись усилиями сварщиков с низкими разрядами, не приглашая дорогих специалистов.
