Сборка сварочного аппарата из подручных средств своими руками

Когда требуется прочно соединить металлические конструкции без использования крепежа, то для таких целей используют сварочный аппарат своими руками, собранный в гараже. Чтобы узнать, какие детали нужны для такого изделия, как быстро и правильно собрать в один блок все составляющие, вам надо внимательно прочитать эту статью.

Характерные особенности

Сборка сварочного аппарата из подручных средств своими рукамиСобранный своими руками сварочный трансформатор имеет индивидуальные преимущества: мягкая активация дуги, качество соединения тонких листов из металла, отсутствие пропусков и однородность швов. От аналогичных изделий, работающих от сети переменного тока, эти изделия отличаются более высокими параметрами напряжения на выходе.

Многие домашние умельцы собирают сварочный аппарат на основе трёхфазного трансформатора понижающего типа с мощностью в 2 кВт, работающего от трехфазной сети. Для таких целей подходит устройство, у которого перегорела одна из обмоток.

Специфика выпрямителей

Сборка сварочного аппарата из подручных средств своими рукамиПри изготовлении своими руками сварочного аппарата из подручных средств, аналогичное устройство собирают по принципу диодного моста, при этом надо помнить, что корпуса диодов находятся под напряжением. При установке выпрямитель надо изолировать от всех элементов общей схемы, особенно от основного корпуса и соседствующих аналогичных деталей.

Для уменьшения размеров будущего изделия надо использовать выпрямитель марки ВЛ200 из-за другого типа полярности и возможности объединять полупроводниковые детали на двух парных радиаторах.

Собираем

Чтобы сделать аппарат для сварки своими руками надо определиться, какое изделие нам нужно: работающее от сети переменного или постоянного тока. Вначале подбираем напряжение — оптимальный вариант 60 V, а сила тока регулируется в пределе — 120—160 А. Сечение провода из меди для первичной обмотки выбираем не более 3 мм, когда используют алюминиевый провод, то этот показатель умножают на 1,6.

Можно соединить вместе два провода сечением 1,5 мм, но надо их хорошо заизолировать, а это увеличивает габариты всего устройства. Во вторичной обмотке применяются толстые провода из меди с большим количеством жил.

Чтобы переделать аппарат для сварки деталей из нержавейки или чугуна добавляют в схему выпрямитель с диодным мостом, кроме этого, нужно установить дроссель.

Диоды должны выдерживать силу тока до 200 А и хорошо охлаждаться.

Трансформатор

Самодельное устройство для ручной сварки на основе аналогичного изделия служит для преобразования переменного тока в напряжение, достаточное для прочной сварки деталей.

Как рассчитать?

Здесь имеются определенные тонкости — самодельная сварка не подходят для действующих стандартных методик расчета, которые применяются для заводских аналогов, а напрямую зависит от функциональных возможностей и места эксплуатации. Например, аппарат для использования на даче или садовом участке, применяют без опасений, т. к. он не будет испытывать перегрузки.

Для работы в условиях города, особенно в малом бизнесе: частные СТО, ремонтные мастерские и т. п., нужно оснастить оборудование защитой от помех и увеличить мощность. При расчете используют такие данные:

  • U1 — напряжение, подаваемое на первичную обмотку,
  • U2 — аналогичный параметр вторичной обмотки,
  • I — сила тока вторичной обмотки,
  • Sс — площадь сечения сердечника, она варьируется в пределах 45—55 см2,
  • So — идентичный параметр окна трансформатора (80—110 см2),
  • плотность тока в обмотке —2,5—3 А/мм2,

Все нужные формулы для точного расчета имеются в интернете, можно использовать и стандартную методику, только надо делать коррекцию с учетом нестандартных характеристик самодельного изделия и требований к эксплуатации.

Схематическое изображение

Схема самодельного трансформатора несложная, поэтому легко изготавливается своими руками, эффективно работает без перебоев. Наиболее часто применяется стержневая схема для дуговой сварки своими руками, потому что отличается более высокими показателями. Такая аппаратура требует меньшего использования смазочных материалов, простая конструкция, широкий спектр управления и высокие показатели сварочного процесса.

Сборка сварочного аппарата из подручных средств своими руками

Процесс подключения

Прежде всего, надо установить отдельный рубильник для включения/выключения изделия. Помните, что самодельное устройство по требованиям безопасности не должно уступать промышленным аналогам.

Держак для крепления электродов

Как сделать сварку самостоятельно мы уже рассказали, теперь несколько слов об устройстве, в которое вставляются электроды. Простейшее приспособление делается из куска металлической трубы:

  • берем отрезок длиной не менее 20 см с диаметром 20 мм,
  • на обоих конца делаются выемки, отступив от края 40 мм, глубина не более 0,5 диаметра трубы,
  • с одной стороны, вставляем электрод и прижимаем его к трубе приваренным к трубке куском из стали, толщиной не менее 5 мм и снабженным сильной пружиной (по примеру бытовой плойки),
  • ко второму концу прикрепляется провод от самодельного устройства.

Прежде чем подсоединять провод, надеваем на трубу дюрит (трубка из армированного полимера) с подходящим диаметром, исключающим его проворачивание во время работы.

Варианты конструкции

Сборка сварочного аппарата из подручных средств своими рукамиСуществует много разновидностей держателей для электродов, но суть у них одна — надежная фиксация стержня для сварки. К основным типам относятся:

  1. Устаревший вариант закрепления электродов в форме тройника.
  2. Клещи — наиболее популярный вид, т. к. электрод зажимается под нужным углом. Недостатки заключаются в слабой фиксации.
  3. Винтовой способ — обеспечивает прочное зажатие, но смена электродов отнимает больше времени у исполнителя.

Некоторые производители сварочного оборудования соединяют вместе основные виды, например, тип клещи, но электрод вставляется в разные отверстия под определенным углом.

Н. О. Кондратьев, образование: колледж, специальность: сварщик шестого разряда, опыт работы: с 2002 года: «Начинающим сварщикам надо использовать надежные держатели для электродов, чтобы стержень не гулял во время сварки, а жестко сидел в креплении — от этого зависит качество шва».

Устройство для точечной сварки

Как сделать сварку контактного типа, над подобным вопросом часто задумываются домашние мастера, т. к. этот вид сделать намного проще, чем другие варианты. Контактная сварка потребляет меньше энергии, нет нужды покупать расходные составляющие и усиленную защиту для исполнителя, достаточно иметь очки, плотный фартук и старые перчатки из кожи.

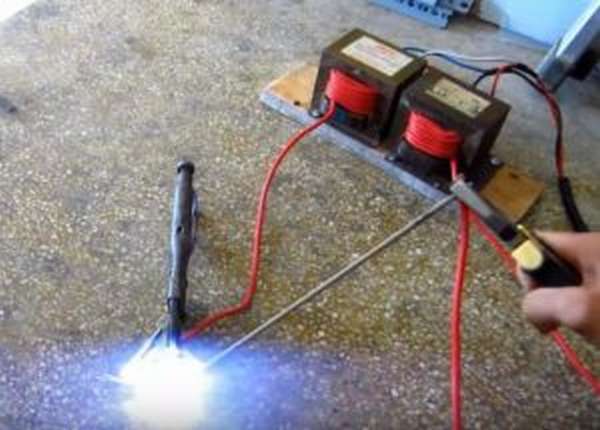

Трансформатор берем от старой СВЧ-печи, если нужен мощный агрегат, то берем два аналогичных устройства, но и расход электроэнергии при этом увеличится вдвое. Запасаемся толстым проводом из медной проволоки, приобретаем в магазине или делаем самостоятельно рычаги, чтобы зажимать свариваемый металл между электродами.

Для основания подойдет отрезок из толстого листа металла массой не менее 2 кг, если вы не планируете выносить аппарат из гаража, то закрепите его на верстаке или сварочном столе. Электроды делаются своими руками из старых деталей из меди или латуни. Струбцины, отвертка и изоляционный материал всегда найдутся в гараже у рачительного хозяина.

Теперь собираем все составляющие в единую конструкцию, размещаем всё в корпусе, устанавливаем кнопку пуска и отключения, подсоединяем провода. Аппарат точечной сварки готов к эксплуатации.

Инверторный агрегат

Сборка сварочного аппарата из подручных средств своими рукамиЧтобы сделать сварочный инвертор своими руками, понадобится набор инструментов, который имеется у любого владельца гаража, а также основные знания электротехники. Кроме этого, нужны блоки: питания, силовой и инверторный, а также система надежного охлаждения, чтобы аппарат не перегревался.

Основа для монтажа трансформатора — это отрезок листового гетинакса толщиной не менее 5 мм, крепление осуществляется при помощи медных скоб из проволоки сечением в 3 мм. Для электронных плат используется текстолит толщиной в 1 мм с покрытием из фольги. Перед установкой магнитопроводов надо рассчитать зазоры, чтобы воздушный поток охлаждения свободно циркулировал вокруг них.

Необходимо приобрести контроллер, отвечающий за стабильность силы тока, от этого зависит мощность подачи напряжения. Для удобного использования нужен орган управления, в виде панели, где располагается тумблер активации прибора, рукоятка резистора и сигнальные светодиоды. Сборка сварочного инвертора несложная, но надо придерживаться правил и рекомендаций, которые имеются в интернете, а также строго выдерживать схему подсоединения.

Выводы

Если разбираетесь в электрических схемах, знаете законы электротехники и имеете навыки демонтажа и монтажа электронных приборов, то смело приступайте к конструированию самодельных сварочных агрегатов. В противном случае — идите в соответствующий магазин и приобретайте стандартное оборудование или обратитесь за помощью к знакомым специалистам в этом вопросе.
