Разновидности и характеристики держателей для электродов для сварочных аппаратов

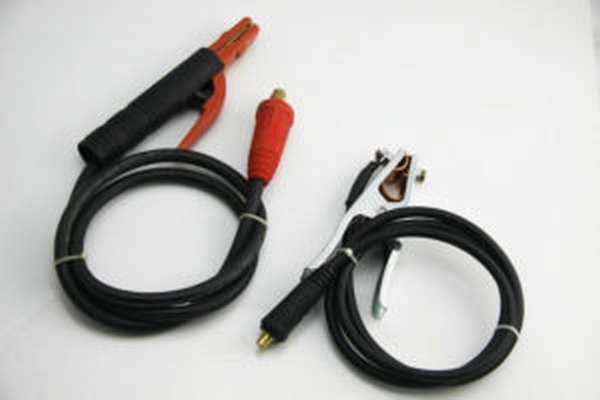

Разновидности и характеристики держателей для электродов для сварочных аппаратовЭлектрод, зафиксированный прочно под  требуемым углом обеспечит качественный и ровный шов. Следует правильно подбирать держак для сварочного аппарата по мощности и типу работ. При желании можно сделать самостоятельно классический трезубец. Но у него по сравнению с магазинными устройствами недостатков больше, чем достоинств. Лучше внимательно изучить предлагаемые модели, проверить металл зажима и купить качественный держатель для сварки.

Рекомендации по использованию

Сварочный электродержатель предназначен для фиксации электрода во время работы и подвода к нему рабочего тока. Его ручка покрывается изолирующим материалом для защиты от случайного соприкосновения с токопроводящими элементами.

Работа со сварочным держателем проводится в сухом помещении или на улице, в ясную погоду. Держатель электродов подбирается по мощности проводимых работ и типу материала.

Технические характеристики

Разновидности и характеристики держателей для электродов для сварочных аппаратовВсе электросварочное оборудование характеризуется силой тока, номинальным напряжением. Кроме этого держаки для электродов характеризуются следующими данными:

  • хороший контакт с токоподающими элементами,
  • прочная фиксация электрода,
  • надежность,
  • габариты,
  • качество изоляционного материала,
  • поворот электрода относительно ручки,
  • гарантированный срок службы.

По мощности и выдерживаемым нагрузкам электродержатель выпускается бытовой и профессиональный. Тип работ определяет, газовая горелка встраивается  в держак или присоединяется.

Виды

В зависимости от типа работы, электрод приходится поворачивать под различными углами, работать в разных пространственных положениях. Если рука не проходит свободно в зону сварки, увеличивается угол наклона.  Существует несколько типов сварочных держателей. Каждый имеет свои особенности.

Каждый специалист делает свой выбор, основываясь на опыте и виде работ, какой держатель ему нужен для работы.

Прищепка

Разновидности и характеристики держателей для электродов для сварочных аппаратовСамый распространенный ручной держатель. Он как прищепка зажимает с помощью пружины электрод. Имеет медные губки с насечками и прочно удерживает стержень в любом положении, включая 180⁰ по отношению к ручке. Накладки с изоляционного пластика закрывают все металлические детали от контакта. Зажим позволяет быстро менять электроды, нажав на рычаг. Остатки небольшие, до 30 мм.

Читайте также:  Как сделать бензиновую горелку для пайки своими руками: чертежи

Вилка-трезубец

Самая старая конструкция держака. Он представляет собой 3 штыря, расположенные треугольником. Между ними вставляется электрод. Фиксация жесткая. Можно работать как легированными электродами 2 мм так и вставлять неизолированный провод толщиной 8 – 10 мм длинными кусками при подварке дефектов литья и сварке крупных деталей. Угольный и порошковый электрод с низкой пластичностью установить невозможно, они ломаются.

Наибольшим недостатком являются открытые, не изолированные пруты трезубца. Они могут при контакте поразить током.

Профессиональный сварщик без проблем использует зажим трезубец. Начинающему специалисту сложно работать с держателем, в котором ограничена возможность настройки угла электрода и имеются оголенные токопроводящие элементы.

Начальник отдела ОХиТБ завода сварочных конструкций КЗМК Бакай Ю. П.: «Классический трезубец из-за своей опасности запрещен к использованию на производстве Министерством Охраны труда. Он не имеет защитной изоляции и при влажном воздухе большая вероятность поражения сварщика током. В нерабочем положении при контакте с металлом возникает замыкание. Поражение может получить человек, касающийся  детали, на которую упал держак. Достаточно легкого чирканья трезубца, чтобы испортить покрытие металлического листа. В точках соприкосновения прожигается краска, оцинковка, ламинирование и покрытие профлиста».

Цанга

Разновидности и характеристики держателей для электродов для сварочных аппаратовЦанговый держатель имеет узкую специализацию. Его используют при аргонодуговой сварке неплавящимся электродом. Вольфрамовый стержень вставляется в цангу концом без изоляции и зажимается гайкой.

Безогарковый держатель

Основное преимущество безогарковой конструкции в отсутствии отходов. Электрод приваривается к выступающему стержню и сжигается полностью.

Менять угол наклона невозможно.

Винтовой

Разновидности и характеристики держателей для электродов для сварочных аппаратовДержак винтовой отличается прочной фиксацией электрода. Пруток вставляется в специальное отверстие и поджимается винтом. Технологический остаток как у прищепки.

Недостаток в затрате времени на установку и извлечение электрода. Угол наклона менять невозможно.

Как правильно подобрать?

При выборе держака сварочного необходимо учитывать несколько параметров:

  • максимальная сила тока, используемая при работе,
  • конструкция приспособления,
  • материал губок,
  • качество изоляционного материала,
  • удобство расположения в руке,
  • стоимость.

Максимальный ток определяется не по мощности сварочного аппарата, а сколько ампер будет использоваться при работе, в среднем, 300-500 а. Конструкция подбирается под виды работ.

Для домашней сварки мелких деталей и тонкого листа, производящейся в небольших количествах, нет смысла в приобретении дорогого держателя электродов для сварочного аппарата созданного для больших токов. Он прослужит очень долго, но будет использоваться не на полную мощность, иметь большой вес и размеры.

Варианты самостоятельного изготовления

Разновидности и характеристики держателей для электродов для сварочных аппаратовСамодельный держак может поразить током. Он имеет открытые токопроводящие элементы и плохо изолированную ручку.

Как сделать своими руками? Чаще всего умельцы делают трезуб. Его устройство такое простое, что чертеж не нужен. Три прута из низкоуглеродистой стали, чаще всего армированные, предназначенные для строительных конструкций, слегка выгибают в нижней части, соединяют и обматывают медной проволокой внизу. Затем на провод одевают ручку с изоляционного материала.

Как не купить низкокачественный?

Недобросовестные производители делают губки держака для сварки из стали и покрывают  их медью. Внешне отличить детали сложно, особенно если человек не обладает специальными знаниями. Самый простой способ проверить, взять с собой в магазин магнит. Он прилипает к черным металлам и не магнитится к меди.

К сварочному держателю прилагается инструкция, в которой описание устройства, его техническая характеристика. На качественный товар производитель дает гарантийный срок.

На корпусе имеется маркировка. Она включает в себя фирменный знак производителя, клеймо, подтверждающее качество, дату изготовления, а также ГОСТ, которому соответствует данное изделие. Хороший держатель имеет все необходимые документы и значения на корпусе.

Не стоит экономить на держаке и покупать дешевый, или на рынке. Такая экономия приведет к лишним расходам. Устройство быстро выйдет из строя и придется покупать новое. В первую очередь начнут подгорать губки. Невозможно сделать ровный шов, если электрод шатается, выпадает. Изолирующие детали из материала низкого качества будут лопаться и отваливаться.

Зачем покупать отдельно, если он уже есть в комплекте со сварочником?

Производители сварочных аппаратов не утруждают себя подбором качественных комплектующих. На держателях для сварки они экономят. В результате приспособление быстро выходит из строя и все равно приходится покупать новый держак.

Слабым местом инструмента являются губки. Они изготовлены из алюминия или стали и быстро перегорают, плохо проводят ток и греются.

От правильного выбора держака зависит качество сварочного шва и удобство работы. Необходимо ориентироваться на максимальный ток при работе и объемы.
