Простым языком об полуавтоматической сварке в среде углекислого газа чего нельзя делать никогда?

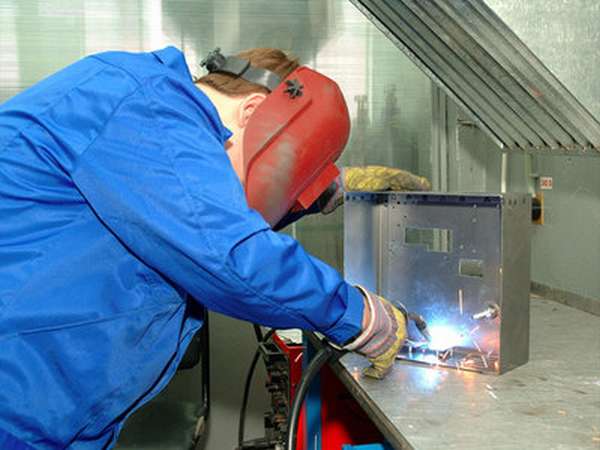

Фото 1Сварка в углекислом газе считается одним из самых популярных видов сварочных работ. Высокую эффективность и производительность она показывает при соединении тонкостенных металлов, что особенно важно при ремонте и изготовлении автомобилей.

Этот способ имеет свои преимущества и недостатки, а при его использовании необходимо учитывать специфические особенности технологии.

Особенности

Рассматриваемый способ относится к дуговой сварке в защитной среде, в качестве которой используется углекислый газ. Его принцип действия основан на механизме электродуговой сварки, но имеет и определенные отличия. Углекислый газ защищает сварочную зону от воздействия воздуха, что позволяет отказаться от использования флюса.

Основное отличие сварных работ в углекислой среде от других аналогичных технологий связано с особенностями данного газа. При нагреве он разлагается на 3 составляющие – окись углерода, угарный газ и кислород.

Углеродные соединения исполняют защитную роль, но образующийся кислород нивелирует ее, окисляя расплавленный металл.

Устраняется негативное явление простым способом – в сварочную зону вводится дополнительный элемент, имеющий в своем составе активный раскислитель. Он входит в реакцию с кислородом и надежно нейтрализует его. Эффективными раскислителями являются кремний и марганец. Эти элементы вводятся в состав стальной, присадочной проволоки, которая вводится в зону сварки. Образующиеся окислы не проникают в расплав, а выпадают в виде шлака, который легко удаляется после завершения работ.

Фото 2Сварку в углекислом газе выгодно отличают следующие достоинства: повышенная производительность, малая температура разогрева металла, возможность проведения в работ в разном положении и различных условиях, низкая стоимость.

С помощью этого способа легко свариваются тонкостенные листы. Весь процесс можно контролировать визуально.

Разновидности

Сварка в углекислом газе может осуществляться в ручном, полуавтоматическом и автоматическом режиме. Соответственно выделяются несколько основных ее разновидностей.

Механическая

Весь процесс производится вручную с соблюдением таких правил:

  1. Сварка обеспечивается на постоянном токе с обратной последовательности («плюс» на электроде, «минус» на свариваемой детали). Сила тока устанавливается с учетом толщины заготовки и электрического напряжения.
  2. Напряжение дуги выдерживается в пределах 16-22 В в зависимости от размеров сварного шва.
  3. Присадочная проволока выбирается в пределах 0,5-2,4 мм. Чем больше толщина заготовки, тем больше диаметр проволоки. Горелка ведется на высоте 12-20 мм от поверхности заготовки.
  4. Углекислый газ подается под давлением 0,15-0,25 атм.

Полуавтоматом

Для проведения полуавтоматической сварки применяются специальные аппараты (ПДШ-500, ПШ-54, А-547-Р и т.п. В них обеспечивается автоматическая подача присадочной проволоки с установленной скоростью. Сварочный ток регулируется в широких пределах – от 50 до 250 А.

Автоматическая

Современные аппараты позволяют автоматизировать все процессы – подачу углекислого газа и присадочной проволоки, движение и фиксацию в нужном положении электрода и горелки, контроль параметров дуги. Сварка осуществляется на большой скорости.

Фото 4По способу формирования сварочного шва выделяются такие технологические приемы:

  • частые, но короткие касания,
  • крупнокапельный перенос,
  • непрерывная дуга.

Выбор типа сварки осуществляется с учетом назначения заготовок, их размеров и особых требований к качеству шва.

Необходимые материалы

Дуговая сварка обеспечивается электродами. Используются следующие механизмы образования дуги:

  • независимая дуга между двумя неплавящими электродами,
  • зависимая дуга, формируемая неплавящимся или плавящимся электродом.

Первый вариант применяется крайне редко, и только при соединении тонких листов.

Основные типы электродов:

  1. Неплавящиеся электроды. Они предназначены только для формирования дуги, а потому дополнительно потребуется введение присадочной проволоки. Наиболее часто используются графитовые, угольные, вольфрамовые электроды.
  2. Плавящиеся или покрытые электроды. Они представляют собой твердый, прочный стержень, покрытый «расходным» материалом. Покрытие при нагреве плавится и участвует в сварочном процессе в качестве присадки. Выделяются такие марки электродов, как ЦИ-7 и УОНИИ-13/55.

Наибольшее распространение при сварке в углекислом газе находят плавящиеся электроды в виде проволоки. С учетом особенностей процесса широко используется низкоуглеродистая, стальная проволока с повышенным содержанием марганца и кремния марок Св-08ГС и Св-08Г2С диаметром от 0,5 до 3,5 мм. Вылет проволочного электрода определяет длину дуги, которая выдерживается в пределах 2-4 мм.

Расход в работе

При планировании сварочных работ важно правильно определить потребность в углекислом газе, т.е расход его в процессе сварки. Он во многом определяется силой сварочного тока и диаметром присадочной проволоки. Можно привести такие средние значения скорости расхода газа:

  • при диаметре до 1 мм и токе 50-150 А – 8,5-9 л/мин,
  • при диаметре 1,1-1,2 мм и силе тока 110-240 А – 10-11,5 л/мин,
  • при диаметре 1,3-1,4 мм и токе 125-330 А – 13-14,5 л/мин,
  • при диаметре 1,5-1,6 мм и токе 220-370 А – 14,8-17,5 л/мин,
  • при диаметре до 2 мм и токе 20-480 А – 18,5-21 л/мин.

Зависит расход и от толщины свариваемого металла. Так для тонких листов (1-1,6 мм) средний расход газа при сварке полуавтоматом не превышает 6-9 л/мин. При толщинах изделий, превышающих 1 см, скорость расхода превышает 19-20 л/мин.

Расход повышается при проведении сварки на открытом воздухе.

Полезное видео

Про основы процесса рекомендуем посмотреть следующее видео:

Заключение

Фото 6Дуговая сварка в углекислом газе дает возможность соединение достаточно тонких стальных листов. Кроме того, этот тип работ относится к одним из самых производительных, с возможностью механизации и автоматизации процесса.

При правильном проведении работ обеспечивается высокая надежность сварного шва.
