Почему не срабатывает затемнение на сварочных масках хамелеон?

Выполнение сварочных работ требует специальных средств индивидуальной защиты. Предназначение сварочной маски – защита сетчатки глаза от ожогов. Маска типа хамелеон с функцией автоматического затемнения позволяет осуществлять визуальный контроль над розжигом дуги.

Принцип работы

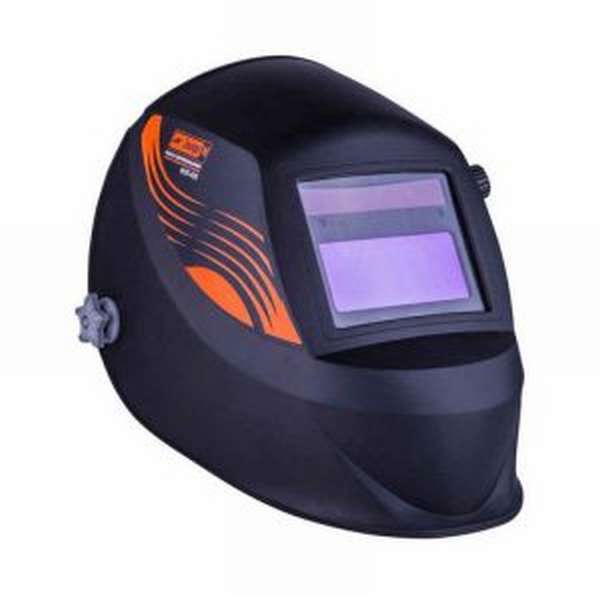

Почему не срабатывает затемнение на сварочных масках хамелеон?Внешний вид маски не сильно отличается от классических моделей. Конструкция устроена следующим образом:

  1. Корпус, который защищает сварщика от брызг расплавленного металла и прочих вредных факторов.
  2. Жидкокристаллический многослойный светофильтр с функцией автоматической регулировки уровня затемнения, в зависимости от интенсивности работ.
  3. Модуль настройки и управления светофильтра.
  4. Съемный источник питания.

В смотровое стекло устанавливают светофильтр. Он представляет собой устройство с несколькими жидкими кристаллами. В неактивном состоянии они никак себя не проявляют – стекло защищает разве что от бликов. Но при сигнале световых сенсоров фильтр включается в работу, перестраивая расположение кристаллов, затемняя стекло. Реакция на вспышку практически мгновенна – около 0,0005 секунду.

[stext id=warning]При отрицательной температуре фильтры срабатывают гораздо медленнее – через 0,001 секунды. Однако это не влияет на качество защиты глаз, поскольку даже такой показатель скорости более чем достаточный.[/stextbox]

На окончание работ фильтр также реагирует с задержкой, уровень которой выставляется в ручном режиме.

Обращаем внимание, что конструкция, благодаря встроенным фильтрам, обеспечивает защиту от инфракрасного и ультрафиолетового излучения даже при поломке.

Как правильно настроить, что нужно помнить?

После приобретения нового устройства необходимо изучить инструкцию по эксплуатации. Это поможет разобраться, как настроить маску хамелеон для сварки. Виды регулировок будут рассмотрены позднее. Сейчас дадим несколько полезных советов будущим пользователям:

  1. Не используйте хамелеон при газовой или плазменной сварке и резке.
  2. Маска имеет температурную защиту от кратковременных воздействий. Если оставить маску на горячей поверхности на длительное время она может прийти в негодность.
  3. Корпус щитка не рассчитан на интенсивное механическое воздействие. Сильный удар может разбить его.
  4. Не допускается самовольное изменение конструкции светофильтра. Самостоятельная разборка картриджа может привести к поломке. При замене комплектующих используйте запасные части рекомендованные заводом-изготовителем.
  5. Для очистки маски не применяйте средства с поверхностно активными веществами или растворители. Попадание воды на светофильтр категорически недопустимо.
  6. Замену источников питания производите только в режиме шлифовки. В качестве съемных аккумуляторов используют солевые батарейки.
  7. Сразу после покупки отрегулируйте под свои предпочтения все имеющиеся настройки. Даже неверная настройка крепежных ремней приведет к раздражению кожи.

Проведение технического обслуживания

Если сварочная маска хамелеон не срабатывает на затемнение, а также в случая иных неисправностей, следует прекратить выполнение работ и обесточить ее. Чтобы уменьшить вероятность отказа, необходимо проводить регулярное техническое обслуживание аппарата не реже одного раза в месяц.

В процессе выполнения работ на светофильтр попадает пыль и грязь. Для удаления загрязнений следует использовать хлопчатобумажную ветошь, увлажненную нейтральным очищающим средством, которое рекомендовано изготовителем. Использование абразива и продуктов, содержащих нефтепродукты, категорически запрещено. Очистка производится плавными волновыми движениями без сильного давления на поверхность. Не гните электронный шлейф – это может повредить его.

Маски работающие на батарейках требуют периодической замены источника питания. Отсек питания расположен на корпусе. При смене аккумуляторов не забывайте про соблюдение полярности.

Важно! В случае проведения работ в сложных условиях – повышенная запыленность металлургических или коксохимических предприятий техническое обслуживание следует проводить чаще – как минимум один раз в неделю.

Виды регулировок

Независимо от производителя все модели предлагают ограниченный выбор настроек эксплуатации, с целью повышения комфорта и производительности работ. Регулировке поддаются нижеприведенные параметры.

Подготовка под голову

Почему не срабатывает затемнение на сварочных масках хамелеон?Надежная фиксация – главный залог удобства. Ручка, расположенная на уровне затылка позволяет отрегулировать радиус оголовья, а специальный ремень отвечает за вертикальное положение щитка. Подгонка выполняется при надетом на голову устройстве. Если перед началом работ чувствуется дискомфорт, следует провести повторную регулировку.

Профессиональные модели имеют несколько дополнительных застежек для более надежной фиксации.

Расстояние от глаза до светофильтра

Специальные гайки отвечают за дистанцию между глазом и стеклом. Обратите внимание, что этот показатель должен быть одинаковым для каждого глаза. По окончанию настройки гайки закрепляются.

Степень затемненности

Настраивается исходя из параметров сварки. Инструкция пользователя содержит таблицу выбора подходящих показателей. Различают два вида:

  • внутренняя,
  • внешняя.

Первый вид требует прекращения сварки для снятия маски и настройки новых параметров. Встречается на любительских моделях.

Наружное расположение регулятора позволяет провести корректировку затемнения без отрыва от производства. Используется крупными предприятиями, которые отличаются большими объемами работ.

Чувствительность

Почему не срабатывает затемнение на сварочных масках хамелеон?

Регулировку маски сварщика хамелеон по данному параметру можно настроить в двух режимах:

  • высокая,
  • низкая.

Первый режим будет защищать зрение не только от дуги, но и от всех ярких источников света, например, расплаленного металла. Низкая восприимчивость реагирует только на дугу.

Для сварки полуавтоматом в среде аргона требуется высокая чувствительность, поскольку данная технология отличается низким уровнем силы тока. Существует технологические схемы, позволяющие подбирать нужные параметры, в зависимости от вида работ.

Время задержки

Данная функция позволяет настроить время действия светофильтра после окончания сварочных работ. Будет особенно полезна при использовании штучных электродов, которые могут залипнуть. В случае неправильной регулировки светофильтр будет открываться до окончания работ, что повлечет за собой ожоги сетчатки глаза.

Возможные неисправности

Не зависимо от производителя и качества агрегата, любая маска может сломаться. Причины выхода из строя могут быть следующие:

  1. Нарушение температурного режима работы.
  2. Механические повреждения.
  3. Использование некачественных комплектующих.
  4. Окончание естественного срока эксплуатации.

При нарушении правил эксплуатации, в первую очередь, приводят к неисправностям автоматического светофильтра для сварочной маски. Перед тем как направиться к официальным представителям, постарайтесь определить причину неисправности. Некоторые поломки достаточно просто устранить самостоятельно, без привлечения квалифицированных специалистов. Запасные части для выполнения ремонта можно приобрести в точках продажи сварочного оборудования.

Простота конструкции маски гарантирует отсутствие проблем в обслуживании. Технологически сложное устройство ремонтировать труднее.

Маска может работать как от солнечной батареи, так и от батареек. Неисправность аккумуляторов – основная причина проблем с хамелеоном. В этом случае солнечные элементы могут быть просто разряжены. Для локализации причины достаточно оставить устройство под естественным светом, после чего проверить функциональность. Съемные аккумуляторы требуется заменить. Замена блока питания в сборе обойдется гораздо дороже.

Проблемы со стеклом видны невооруженным глазом – об этом скажут наружные дефекты структуры. В этом случае светофильтр не будет срабатывать должным образом. При замене ЖК стекла необходимо соблюдать параметры элемента. Это самая дорогая часть узла.

Наибольшие проблемы ждут пользователя в случае проблем с платой управления. В этом случае самостоятельный ремонт, без привлечения сервисных специалистов, невозможен.

Порядок выполнения работ

В качестве примера самостоятельно ремонта рассмотрим процесс восстановления профессионального прибора, который после пяти лет эксплуатации стал проявлять признаки неисправностей литий-ионных батарей. Причиной поломки был режим работы – маска использовалась несколько дней в году.

Оптимальный режим эксплуатации литий-ионных аккумуляторов – ежедневный. Если работы носят сезонный характер, батарея требует периодической зарядки на солнце. Хранить маску рекомендуют при комнатной температуре.

Описание проблемы: в первое время светофильтр не срабатывал при вечерних работах, тогда как днем функционировал без нареканий. Через некоторое время фильтр перестал работать в любое время суток.

Для ремонта необходимы следующие инструменты и материалы:

  • Набор отверток,
  • Канцелярский нож,
  • Клеевой пистолет,
  • Зажигалка или спички,
  • Держатели батареек (2 шт.),
  • Батарейки (2 шт.).

Алгоритм действий следующий:

Демонтируем модуль-хамелеон

Работы производим согласно нижеприведенной схеме:

Почему не срабатывает затемнение на сварочных масках хамелеон?

Общая конструкция сварочной маски.

Почему не срабатывает затемнение на сварочных масках хамелеон?

Схема проведения демонтажа модуля-хамелеона.

Почему не срабатывает затемнение на сварочных масках хамелеон?Модуль-хамелеон. Вид изнутри.

Вскрываем

Лицевая и тыльная часть модуля склеена с использованием термогерметика. Канцелярским ножом делаем сплошной надрез. Будьте осторожны, не повредите важные элементы конструкции – затеняющее стекло, модуль управления и соединительный шлейф. Кроме того, модуль содержит стеклянные солнечные батареи. После модернизации они не понадобятся.

Почему не срабатывает затемнение на сварочных масках хамелеон?Внутреннее строение модуля.

Удаляем солнечные батарейки и литиевый аккумулятор

После демонтажа солнечных батареек откроется доступ к литий-ионным аккумуляторам. Все соединительные провода следует удалить

Почему не срабатывает затемнение на сварочных масках хамелеон?Удаляем солнечную батарейку и литиевый аккумулятор.

Устанавливаем держатели батареек

Тип держателя зависит от конкретной модели. В нашем случае тип держателей батареек – СR-2025. Другая сфера применения данных источников питания – материнские платы.

Контакты держателем соединяем методом пайки с клеммами от аккумуляторов, после чего садим на клей.

Характер соединения элементов – последовательный, с подключением к плюсовой клемме соединения от солнечной батарейки.

Почему не срабатывает затемнение на сварочных масках хамелеон?

Держатель батареек типа 2025/2032.

Почему не срабатывает затемнение на сварочных масках хамелеон?Установленные батарейки. Обратите внимание на плюсовую клемму.

Сборка и монтаж модуля

Половинки модуля садим на клей. После сборки можно выполнить проверку с помощью спичек – фильтр должен реагировать на вспышку света.

Почему не срабатывает затемнение на сварочных масках хамелеон?Модуль после ремонта.

Заключение

Если можно отремонтировать прибор своими руками – почему бы это не сделать. Большинство масок-хамелеонов любительского типа можно без особых сложностей отремонтировать самостоятельно – на форумах полно информации о тонкостях проведения ремонта различных моделей, ведь работа в хамелеоне – это не только комфорт, но и безопасность.

Сварщик-любитель Чмовж Виталий Сергеевич, 36 лет: «Как и большинство сварщиков-любителей я пользуюсь хамелеоном 5-6 раз в году. В один прекрасный день, достав маску из гаража и вытерев слой пыли, я собрался поработать. До этого не доставал ее 4 месяца. В первые секунды работы я поймал хорошего зайца. Зарядка под солнцем в течение двух часов ничего не дала. Пришлось вскрывать светофильтр и разбираться в проблеме. Вскрытие показало, что причиной послужила разряженная батарейка, которую пришлось удалить. Припаять ее обратно не получилось. Пришлось воспользоваться средством для ремонта нитей и контактов обогревателя заднего стекла. Цена вопроса – 5$ и один час работы. Теперь буду хранить маску только дома».
