Подача проволоки: виды механизмов для полуавтоматов, принцип действия

Сварочные аппараты с неполным циклом автоматики для работы в среде защитного газа пользуются огромной популярностью. Принцип работы данных устройств основан на использовании специального присадочного материала – проволоки, которая формирует основу шва, обеспечивая качество соединения.

Содержание

Проволока, используемая в полуавтомате

Проволока выпускается в виде катушек. Материал изготовления, диаметр сечения и назначение проволоки отличается, в зависимости от сферы применения.

Катушка устанавливается на полуавтомат, после чего заводится в механизм подачи проволоки, который подает ее на сварочную горелку.

Известны три разновидности материала:

порошковая или флюсовая,
присадочная,
активированная.

Также на нашем сайте вы можете прочитать статью о сварочной проволоке СВ08Г2С

Особенности работы узла

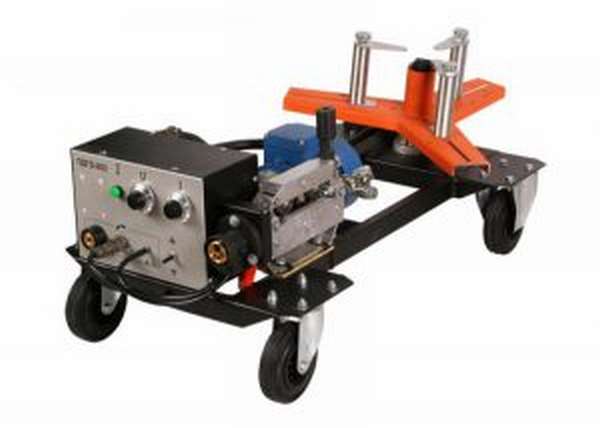

Главная особенность механизма подачи проволоки для полуавтомата заключается в том, что его эксплуатация не зависит от работы самого сварочного аппарата. Существует два типа конструкции – стационарная и переносная. В первом случае прибор устанавливается непосредственно на сварочный агрегат и перемещается только вместе с ним. Во втором случае устройство отличается большей мобильностью, поскольку считается отдельным агрегатом.

Недостатком автономных устройств является технологическая сложность конструкции, требующая специфического обслуживания, наряду с прочим сварочным оборудованием. Не обладая специальными навыками работы, обслужить агрегат будет проблематично.

Мобильная схема давно реализована отечественным заводом сварочного оборудования «СЭЛМА». Подающие механизмы всегда продают отдельно от полуавтомата.

Структура

Конструкция простейшего устройства подачи сварочной проволоки содержит следующие элементы:

Стационарный ролик. Имеет канавку под проволоку. Вращается только вокруг своей оси. Съемный элемент, который устанавливается при изменении диаметра электрода.
Направляющие трубки. Задают вектор движения присадочному материалу.
Подвижный ролик. Имеет те же характеристики, что и вышеописанный элемент, однако выполняют функцию регулировки давления на проходящую проволоку.
Прижимной механизм. Включает в себя соединенные пружиной болты и рычаг. Количеством витков выполняется регулировка степени сжатия, а пружина не допускает провисания материала.
Мотор с понижающим редуктором. Выполняет приводные функции, передавая крутящий момент на стационарный ролик. Передача, как правило, осуществляется шестеренным механизмом. Автоматика выбирает необходимое напряжение в системе, для регулировки скорости движения.

Виды

Существует три вида:

Тянущий. Наименее распространенный механизм подачи проволоки для полуавтомата, ввиду увеличения веса рабочего инструмента. Привод, который располагается в ручке горелки, притягивает и направляет электрод.
Толкающий. Наиболее популярная схема, при которой привод монтируют в корпус устройства. Он проталкивает проволоку по рукаву, благодаря чему получил свое наименование.
Комбинированный. Технологически сложная схема, с применением двух приводов – в корпусе и горелке. Позволяет применять рукава любой длины. Используется на крупных производственных предприятиях, специфика работы которых проведения работ с широким радиусом действия.

Принцип действия

Принцип действия данного прибора основан на передаче момента силы на стационарный ролик, который, в зависимости от исполнения механизма, тянет или толкает проволоку через направляющие. Плавность хода обеспечивает прижимной механизм.

Для тонкой проволоки используют два ролика – прижимной и ведущий. При диаметре сечения больше 1 мм количество роликов увеличивают в два раза.

Некоторые производители, с целью увеличения срока эксплуатации, выпускают модели со сменными втулками, которые монтируют в направляющие трубки.

Создание устройства своими руками: проектирование

Из инвертора можно спроектировать полноценный полуавтомат. В интернете имеет богатый выбор рабочих схем и чертежей для сборки своими руками помогающих с проектированием протяжки сварочного автомата.

В качестве привода можно использовать элементы стеклоочистителей отечественных грузовых автомобилей – они обладают достаточной мощностью. Качественная подача проволоки – ключевая задача самодельного аппарата. Следующие рекомендации помогут в изготовлении оборудования, не уступающего заводским устройствам.

На всех роликах делайте две канавки, диаметр которых соответствует наиболее распространенному электродному материалу. В домашних работах лучше всего подойдет сечением 0,8 и 1,2 мм.
Не экономьте на подшипниках для прижимной части. Используйте элементы закрытого типа – у них больший срок службы. Всего потребуется два подшипника для верхнего и нижнего рычага.

Заключение

Самодельное устройство, по своим характеристикам, всегда будет уступать профессиональному подающему механизму для полуавтоматической сварки. Главное преимущество самостоятельного изготовления – стоимость, которую можно регулировать, в зависимости от требований к изделию. Кроме того, для бытовой эксплуатации полуавтомата не понадобится большинство функций заводского изделия.

Сварщик 5-го разряда Далиахметов Алмаз Айнурович, опыт работы – 10 лет: «На работе мы пользуемся подающим механизмом ПДГ-421. Как и все российское сварочное оборудование, он отличается средними характеристиками, высокой надежностью и низкой ценой. Четыре ролика стабильно работают. Есть возможность проводить работы в режиме дуговой сварки и полуавтоматическом режиме. Евроразъем – приятное дополнение. Спокойно работает в запыленных помещениях. Прост в обслуживании. С ремонтом промышленных котлов справляется «на отлично».
