Какой сварочный инвертор, работающий при пониженном напряжении выбрать?

Сварочный инверторный аппарат это источник постоянного тока для питания электрической дуги. Обычный инверторный источник питания для сварки снижает зависимость от стабильности характеристик электросети. Он способен выдержать падение напряжения с 220 до 180-190В вместо 220. Однако, если напряжение падает еще ниже, такой аппарат перестает нормально работать или отключается. Сварочные инверторы с пониженным напряжением способны продолжать работу и при самых низких параметрах сети.

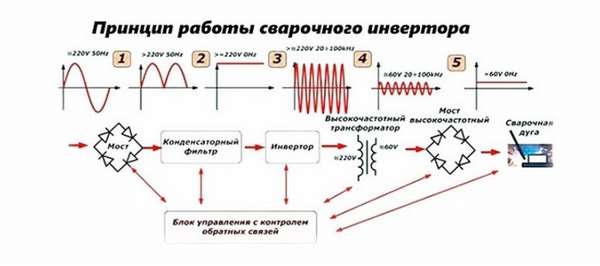

Принцип работы

Какой сварочный инвертор, работающий при пониженном напряжении выбрать?Инверторный сварочный аппарат: что это значит? Сварочный инвертор –это преобразователь переменного тока 220 вольт в постояный 70-120 вольт. То же самое делает и морально устаревший сварочный выпрямитель. Качество шва, выполняемого с помощью трансформатора-выпрямителя, сильно зависит от стабильности характеристик в электросети. Работа самого аппарата может сильно влиять на стабильность параметров сети, при зажигании дуги начинаются броски напряжения.

Что же такое инверторная сварка? Сварочный инвертор также выдает на выходе 70-90 вольт, но преобразование проводится следующим образом.

  • переменный ток 220вольт 50 герц выпрямляется и подается на вход высокочастотного генератора,
  • генератор создает высокочастотный (20-50 килогерц) сигнал,
  • он подается на трансформатор, который понижает напряжение до 70-90 вольт,
  • ток выпрямляется вторым выпрямителем и постоянный ток подается на электрод и заготовку,
  • зажигается электродуга, кромки заготовки оплавляются, плавится и электрод, образуя облако защитных газов и пополняя сварочную ванну,
  • после остывания материала шва образуется неразъемное соединения высокой прочности и долговечности.

Теперь становится понятно, что значит инверторный: это преобразователь с двукратной инверсией (от латинского inversio переворачивание, перестановка) напряжения из переменного в постоянное и обратно.

Преобразование тока на высокой частоте позволило во много раз снизить вес и габариты трансформатора. Управление процессом на каждом этапе с помощью электронных схем позволило обеспечить высокую стабильность напряжения на выходе, независимость его от перепадов в питающей электросети (в определенных пределах) и исключило негативное влияние самого инвертора на скачки параметров этой сети. Кроме того, сварочные инверторы обеспечивают высокую стабильность дуги, облегчают ее розжиг и препятствуют «залипанию» электрода.

Какой сварочный инвертор, работающий при пониженном напряжении выбрать?Устройство сварочного выпрямителяю. Низкочастотный трансформатор орпеделяет громоздкие габариты и большой вес устройства.

Это основные отличия инвертора от сварочных выпрямителей. На базе инверторного источника тока строятся и сварочные полуавтоматы, подающие в рабочую зону сварочную проволоку вместо стержневого электрода.

Если же параметры электросети гуляют существенно ниже, чем 180-190 вольт, то обычный инвертор уже не может компенсировать такое падение напряжения. Зачастую в удаленных районах оно падает и до 150 вольт.

В этом случае на помощь приходят инверторы, способные работать на пониженном напряжении. в их конструкции есть два блока, призванных исправить положение:

  • стабилизатор с расширенным диапазоном он поддерживает заданное выходное напряжение, несмотря на колебания на входе,
  • корректор коэффициента мощности: электронная схема, адаптирующая работу всего аппарата к изменившимся условиям электропитания.

Эти блоки не совершают чудес и не нарушают закона сохранения энергии. Если на входе будет ниже 135 вольт, работать сварочным аппаратом не удастся.

Кроме того, использовать можно будет только самые тонкие электроды или проволоку.

Корректор будет пытаться сохранить мощность, отдаваемую в дугу, на прежнем уровне.

Весьма полезен такой блок и при работе от бытового генератора или через удлинитель длиной свыше 40 метров, на котором наблюдаются большие потери.

Плюсы и минусы

Основные плюсы таких устройств следующие:

  • возможность снижать напряжении питающей сети до 135 вольт,
  • обеспечение стабильной мощности дуги при бросках большой амплитуды,
  • компенсация потерь при подключении через удлинители большой длины.

Имеются и минусы:

  • при пониженном напряжении приходится работать на более тонких электродах или проволоке,
  • толщина свариваемых заготовок также ограничена,
  • стоимость такого аппарата превышает обычный на четверть (при равной мощности и общей функциональности).

Если сопоставить основные преимущества и недостатки, присущие сварочным инверторным аппаратам с пониженным напряжением, становится очевидной сфера их применения. Это:

  • удаленные районы с низким качеством электроснабжения,
  • необходимость работы от бытового электрогенератора,
  • подключение через удлинители от 50 метров.

Аппараты позволят выполнять швы хорошего качества и в таких сложных условиях.

Обеспечение эффективности

Нестабильность параметров электросети обуславливается неравномерностью распределения потребителей электроэнергии между фазами. В сетях старого образца нет возможности автоматической межфазовой балансировки нагрузки. Вторая причина- сильная изношенность технических средств коммутации и распределительных сетей, плохое состояние изоляции, недостаточное сечение кабелей. Все вместе эти факторы приводят к тому, что, при стандартном значении 220 вольт фактически измеренное колеблется между 140 и 270.

И такая ситуация характерна и привычна для большинства сельских районов, удаленных от райцентров и больших трасс.

Чтобы справится с нестабильностью напряжения сети и обеспечить эффективное функционирование сварочного аппарата, используют следующие приемы:

  • подключение через мощный стабилизатор напряжения, запас по мощности должен быть как минимум 40% от паспортного значения для инвертора,
  • использование сварочного аппарата инверторного типа с функцией коррекции мощности ККМ,
  • включение в схему осциллятора, генерирующего высокочастотные импульсы и облегчающего поджиг и поддержание электродуги,
  • подбор сварочных материалов и режимов сварки, позволяющих добиться высокого качества шва.

Мощный стабилизатор громоздок и тяжел, цена его примерно 1-2 тыс. рублей за киловатт мощности. Если же стабилизирующий блок встроен в сам сварочный аппарата, это позволяет существенно снизить затраты.

Функция коррекции мощностного коэффициента также позволяет повысить стабильность дуги и качество шва, избежать залипания электрода и прожогов, а также потреблять несколько меньше электроэнергии.

Рекомендуемые при пониженном электропитании

Обычные модели сварочных инверторов уверенно работают в диапазоне напряжений от 190 до 240 вольт. Для рынков развивающихся стран и специальных условий эксплуатации ведущие производители оборудования предлагают специально доработанные инверторы, способные работать при пониженном входном напряжении. Какой инвертор лучше? При выборе устройства необходимо обратить внимание на следующие параметры и особенности:

  • достаточный для местности использования диапазон входного напряжения,
  • широкие возможности настройки рабочего тока,
  • стабильность напряжения холостого хода,
  • опции «горячий старт» и «антизалипание»,
  • диапазон рабочих температур, подходящий к климатическому поясу,
  • возможность длительной непрерывной эксплуатации.

Перечисленным условиям отвечают ряд моделей.

Fubag IR 200

Какой сварочный инвертор, работающий при пониженном напряжении выбрать?Первый агрегат представлен хорошо известно германской компанией с заводами в Китае. Новинка устойчиво работает с электродами диаметром 1,6-5 мм при понижении напряжения до 150 вольт. Диапазон рабочих токов: 5-200 ампер. Устройство снабжено опцией горячего старта и стабилизации дуги. Работоспособность сохраняет от -10 до +40оС.

Сварог ARC -160

Какой сварочный инвертор, работающий при пониженном напряжении выбрать?Самая простая и надежная модель малой мощности известной марки компактен и обеспечивает стабильную дугу при колебаниях на входе от 160 до 245 вольт. Диапазон регулировки выходного тока – 20-160.

Устройство снабжено горячим стартом и способно работать как с обычными плавкими электродами, таки с неплавкими вольфрамовыми. К недостаткам следует отнести малую продолжительность непрерывной работы: 40% от общего времени.

Интерскол ИСА 160

Какой сварочный инвертор, работающий при пониженном напряжении выбрать?Третья модель также обладает небольшой мощностью, ток изменяется от 20 до 160 ампер. При тестировании показал устойчивую работу при минимальном питающем напряжение-155 вольт.

Устройство имеет горячий старт, антизалипание и форсированный режим дуги, а также стабильное напряжение холостого хода.  Может работать без перерыва благодаря эффективной системе охлаждения.

Aurora PRO Inter 200

Какой сварочный инвертор, работающий при пониженном напряжении выбрать?Эта новинка выделяется возможностями своего стабилизатора и блока ККМ. Тест подтвердил способность эффективно варить даже от 140 вольт. При этом развивается рабочий ток от 20 до 200ампер. Поддерживает работу со 100-метровым удлинителем, если сечение провода 2,5 мм2 и более. Может работать непрерывно до 60% от общего времени.

Все перечисленные модели отличаются компактностью и скромным весом, не превышающим 8 кг. Разумеется, при работе на нижнем пределе значений питающего напряжения не стоит рассчитывать на максимальный сварочный ток и 5-миллиметровые электроды.

Но 1,6 и 2 миллиметровые будут варить стабильно, без залипаний и досадных прожогов тонких заготовок и мелких частей. При продолжительной работе износ деталей и узлов блока питания устройства будет повышенным.

Важно также учитывать репутацию фирмы-изготовителя. Малоизвестные компании, недавно появившиеся на рынке, часто выставляют свою продукцию за малую по сравнению с известными марками цену. При этом они обещают чудеса, противоречащие закону сохранения энергии, например, работу при входном напряжении 90 вольт. Это может означать только одно: очевидный пример недобросовестной рекламы. Входное напряжение в этом случае будет близко к выходному, и, сколько бы его ни преобразовывали, выдержать требуемые параметры по току никак не получится.

Заключение

Инверторы с пониженным напряжением питающей электросети специально разработаны для местностей с плохими условиями энергоснабжения. Они позволяют сварить качественные швы, однако ограничены в толщине соединяемых заготовок и применяемых сварочных материалов.
