Какое сечение провода выбрать для удлинителей сварочных аппаратов?

Электродуговая сварка – наиболее распространенный способ неразъемного соединения металла. При использовании данного метода трансформатор служит источником тока. Доставку электрической энергии осуществляет удлинитель для сварочного кабеля.

Требования к кабелю для сварочника

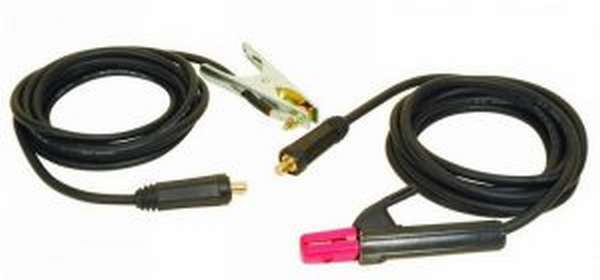

Какое сечение провода выбрать для удлинителей сварочных аппаратов?«Какой удлинитель нужен для сварочного инвертора?» – наиболее распространенный вопрос, которым задаются новички. Приминая во внимание специфические условия работы, провод для переноски под сварку, должен обладать следующими свойствами:

  • способность передачи токов высокой величины,
  • гибкость для перемещения аппарата по рабочей площадке,
  • устойчивость к механическим повреждениям,
  • качество, обеспечивающее бесперебойное и безопасное проведение работ.

При соблюдении вышеуказанных требований возможно применение удлинителя для сварочного инвертора для проведения сварочных работ.

Классификация

Разнообразие сварочных агрегатов породило широкий выбор проводников, которые отличается по количеству жил:

  1. Одножильный кабель. Обладая неплохими показателями эластичности и проводимости, он используется при работе сварочных инверторов бытового назначения.
  2. Двужильный кабель. Каждая жила передает свой заряд – положительный и отрицательный. Благодаря высокой проводимости данный кабель используют в импульсной сварке.
  3. Трехжильный кабель. Используется в промышленный аппаратах, работающих при напряжении 380 В.

Сварочный кабель изготавливается из меди или других металлов, обладающих высокой токопроводностью.

Проводники маркируются буквами и цифрами. Расшифровка обозначений наиболее популярных удлинителей для сварочных инверторов приведена ниже:

  • Какое сечение провода выбрать для удлинителей сварочных аппаратов?1-3 – определяет количество жил,
  • ВЧП/ ВЧ П – высокочастотный ток постоянного/переменного характера,
  • ХЛ – хладостойкий. Возможно применение при температуре до -60 Сº.
  • Т – тропический. Возможно применение при температуре до +55 Сº.

Наиболее употребляемыми видами являются:

  • КГ – кабель гибкий,
  • КС – кабель сварочный,
  • КОГ – кабель особо гибкий. Разновидность предыдущей марки. Рассчитан на работу в условиях переменного напряжения, величиной 220 В, либо постоянного с показателей 700 В.
Читайте также:  Технология полипропиленовой сварки своими руками: что это такое?

При выборе кабеля для сварочного агрегата рекомендует выяснить диаметр сечения заводского кабеля, а также размер клемм.

Технические характеристики

Основными параметрами подбора удлинителя для сварки инвертором являются:

  1. Тип кабеля. КС, КГ, КОГ и т. д.
  2. Температурный диапазон работы. Средний, тропический, холодоустойчивый.
  3. Количество жил.

Важно! Для сварочного оборудования выпускают только одножильные кабели.

  1. Площадь поперченного сечения. Измеряется в кв. мм.

Выбор сечения и длины

Ошибки при выборе необходимого поперечного сечения кабеля чревато короткими замыканиями, которые существенно сокращают срок службы сварочного оборудования. В условиях малого сечения ток конденсируется на предохранителях. На это будет реагировать система аварийной защиты, периодически обесточивая аппарат.

Соотношение тока и мощности к сечению сварочного кабеля для проводников из меди и алюминия указано в таблице:

Какое сечение провода выбрать для удлинителей сварочных аппаратов?

Подбор необходимого сечения кабеля по величине тока и мощности сварочного аппарата.

Как показывают производственные испытания, увеличение длины выносного провода не влияет на параметры работы и качество сварного шва. Однако подавляющее большинство пособий по эксплуатации рекомендую использовать кабель с заводскими параметрами, а после его износа – с аналогичными характеристиками.

Пример расчета по подбору удлинителя

Максимально допустимая длина медного сварочного кабеля определяется соотношением максимального сечения к поправочному коэффициенту. Он определяется по базовой силе тока:

  • 200-500 А. Поправочный коэффициент равен «2»,
  • до 200 А. Коэффициент равен результату деления применяемой силе тока на 100.

Например, рассчитаем максимально допустимую длину для инвертора «Бригадир ММА-180С». Сила тока равна 180 А. Поскольку сила тока не превышает 200 А, поправочный коэффициент составит 180/100=1,8. Производитель рекомендует применять силовой кабель, сечением не менее 16 кв. мм.

Таким образом, при работе с данным инвертором максимально допустимая длина сварочного кабеля составляет: 16/1,8=8,89 (метров)

Особенности выбора

Выбор кабеля для сварочного агрегата осуществляется в зависимости от следующих параметров:

  • Напряжение в рабочей сети. Параметр, указанный в паспорте, не должен быть меньше сетевого.
  • Мощность устройства. С ростом мощности аппарату увеличивается сила тока.
  • Температура эксплуатации. Диапазон рабочей температуры стандартного кабеля – от -20 до +40. Если рабочая температура превышает данные показатели, воспользуйтесь кабелем определенного исполнения – холодоустойчивым или тропическим.
  • Планируемый радиус изгиба. Минимальный радиус изгиба кабелей класса КГ составляет сумму восьми внешних радиусов. Если данное условие не соблюдено, рекомендует использовать кабели класса «КОГ» кабели особо гибкие.

При выборе кабеля особое внимание уделяйте информации завода-изготовителя. По некоторым признакам можно определить качество продукции:

  • Какое сечение провода выбрать для удлинителей сварочных аппаратов?Площадь сечения. В товаре ответственного производителя указывается полезная площадь жилы.
  • Формирование жилы. Большое количество проволок свидетельствует о гибкости и хороших показателях пропускной способности.
  • Наружная изоляция. Оболочка из ПВХ, вместо резины, увеличивает срок эксплуатации.
  • Материал проволоки. Качественную продукцию изготавливают из меди.

Правила эксплуатации

В процессе эксплуатации кабеля необходимо руководствоваться инструкцией от производителя – это позволит продлить срок службы товара.

Заключение

Приобретение кабеля для сварочного аппарата – ответственное событие. Однако, при соблюдении вышеуказанных правил, с ним справится даже новичок.

Селезнев Андрей Сергеевич. Сварщик 6-го разряда ПАО «ДМКД», опыт работы – 17 лет: «При выборе сварочного кабеля всегда обращаю внимание на производителя продукции. Надежный поставщик – залог долгой эксплуатации. Всегда выбираю кабель, с сечением на 10 % больше, чем рекомендует завод. С ним работать надежнее, ведь запас оберегает от перегрузок и прочих неприятностей».
