Как провести ремонт сварочного инвертора своими руками: схемы

Сложная техника выходит из строя в неподходящий момент. Оперативный ремонт инверторных сварочных аппаратов своими руками для одних не составит труда. Половина владельцев обратится в сервисный центр, хотя в простых случаях разобраться в причине отказа и решить проблему домашними средствами вполне по силам.

Назначение и особенности

Как провести ремонт сварочного инвертора своими руками: схемыНазначение инвертора – преобразование переменного сетевого тока высокой частоты путём выпрямления в постоянный и увеличение до потребной величины при компактных размерах устройства и универсальности эксплуатации. Использование – для дуговой сварки плавким электродом, проволокой с барабана в режиме полуавтомата, неплавящимся электродом с ручной подачей присадочного материала.

Преобразователи напряжения мостовые 4-транзисторные полные ставятся на профессиональное оборудование. Полумостовые двухтактные на 2 транзисторах – на бытовые аппараты.

Блоковая схема устройства определяет значимые компоненты, несущие основную нагрузку, при ремонте сварочного инвертора своими руками тестируются сначала эти элементы:

  1. Входной блок выпрямления, основа – диодный мост на радиаторе, дополнительное оборудование: приточный вентилятор, термодатчик для разрыва цепи при достижении температуры диодов 800 С,
  2. Сетевой (конденсаторный) фильтр запараллелен с диодным мостом, назначение – выравнивание пульсаций переменного тока с сблокированными конденсаторами на 400 В каждый,
  3. Транзисторный преобразователь частоты переводит постоянный ток в переменный с учащением до 100 кГц, для нейтрализации всплесков электромагнитных волн и напряжения перед частотным преобразователем ставится RC-фильтр подавления помех,
  4. Трансформатор понижающий высокочастотный с ферритовым магнитопроводом приводит напряжение к значению 70 В,
  5. Выходной выпрямитель оборудован диодами с завидной реактивностью: полный цикл операций по открытию, закрытию, восстановлению укладывается в 50 ns или 5х10-8сек.,
  6. Управляет инвертором микропроцессор.

Как провести ремонт сварочного инвертора своими руками: схемы

Факторы выхода техники из строя

Причиной отказов инвертора часто становится пользователь. Элементарное несоблюдение правил эксплуатации приводит к дорогостоящим ремонтам и мотивированным отказам в гарантийном обслуживании:

  • Превышение продолжительности включения (ПВ). Продолжительная эксплуатация без регламентированных перерывов приводит к перегреву,
  • Работа в запылённых помещениях, несвоевременная очистка, результат – снижение теплоотдачи: активизация осаждения пыли вследствие электризации, перегрев,
  • Выпадение конденсата при контрасте температур, проникновение капель осадков внутрь,
  • Неверно выбран рабочий режим.

Поиск причин начинать нужно с изучения приобретения: методика выявления распространённых неисправностей и пути решения задач расписаны детально. Специальных знаний для устранения помех не требуется

Неисправности инверторного сварочного аппарата в режиме MMA

Замеченная неисправность Методы устранения
Нестабильность дуги Установить силу тока 25–40 А на 1 мм диаметра электрода
Залипание электрода а) Стабилизировать напряжение сети, б) Зажать кабельные вставки, в) Устранить подгорание, окисление контактов, г) Увеличить сечение питающего провода, д) Зачистить заготовки.
Индикатор сети горит, сварки нет а) Восстановить обрыв кабелей, б) Проверить и закрепить зажимы массы, держателя электрода.
Индикатор сети не горит, нет дуги, вентилятор не работает а) Нет напряжения (обрыв питающего кабеля), б) Сработала защита при избыточном напряжении сети.
Нет сварочной дуги, индикации, вентилятор работает Нарушение соединений внутри прибора. Требуется вмешательство специалиста.
Отключение напряжения под нагрузкой Заменить автоматический выключатель сети: а) неисправен, б) не соответствует номиналу.
Отсутствие индикации, инверторная сварка не включается а) Проверить состояние сети, электрогенератора, б) Удостовериться в целостности силового кабеля, в) Обратиться в сервисный центр.
Горит индикатор перегрева Превышение ПН. Остудить аппарат.
Ненормативное искрение электрода, затруднённая сварка Смените полярность.
Нет регуляции сварочного тока а) Нарушение соединений регулятора, б) Замыкание в дросселе, пробой вторичного трансформатора – тестирование, замена.
Избыточное энергопотребление, даже без нагрузки Межвитковое замыкание трансформатора. Обратиться в мастерскую.

Единичное самоотключение инвертора настораживает – нужна доскональная проверка защитных функций.

Ремонт своими руками, схемы

Как провести ремонт сварочного инвертора своими руками: схемыПроявление причин отказа предпочтительно искать на стадии первых проявлений, не доводя до аварийной остановки. Посторонние звуки, изменение качества сварки на привычном режиме – тревожный сигнал.

Пример. В режиме сварка force срабатывает термозащита, ремонт своими силами доступен только ассу электроники. Краткий перечень вероятных неполадок, если не помогло пылеудаление:

  • Перегрев вывел из строя выводы управления силовых ключей,
  • Разрегулирован термодатчик,
  • Термическая нестабильность неизвестного элемента схемы,

Появление свиста высоких тонов – предупреждение о критическом состоянии электроники, так проявляется пробой вторичного выпрямителя, платы управления.

Для тестирования и ведения самостоятельного ремонта инвертора своими руками потребуются кроме паяльника с отсосом:

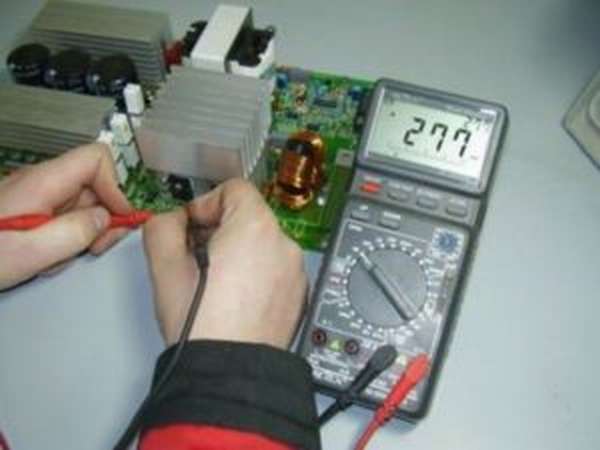

  • Многорежимный мультиметр для прозвона целостности цепей, диодов, измерения напряжения и сопротивления,
  • Осциллограф для остальных элементов электронной начинки.

Как провести ремонт сварочного инвертора своими руками: схемы

Схема аппарата Ресанта.

Изредка достаточно визуального осмотра для определения отошедших проводников, вздувшихся, потемневших деталей. Равноценная замена без схемы затруднена – встречаются нечитаемые маркировки.

Ремонтники поступают проще: прозванивают блоки, начиная с силового, как более уязвимого. И далее ревизуются составные элементы, перемычки печатных плат. Плата управления ключами – самый ответственный участок. Прохождение сигналов на шины затворов проверяются осциллографом.

Далее следует подробная перепроверка. Только после этого проводится силовое испытание. Дерзайте, ищите способы и методы устранения проблем в пределах компетенции. С электроникой следует проявить осторожность и осмотрительность, чтобы не удвоить стоимость ремонта.
