При пайке разогретый припой окисляется и его надо покрывать защитным составом. В домашних условиях и при низкотемпературных промышленных работах удобно использовать канифоль для пайки. Натуральный флюс имеет низкую температуру плавления и не выделяет вредных веществ. Для проникновения канифоли в мелкие щели, ее растворяют, делая жидкий флюс или гелеобразный.
Что такое канифоль: преимущества и недостатки
Хвойные деревья отличаются от остальных высоким содержанием смол. Если их очистить, вывести воду и скипидар, получится твердое вещество желтого цвета – канифоль. Его используют при изготовлении множества веществ. Смола для пайки выбирается сосновая. Она не содержит веществ, понижающих диэлектрические характеристики. Другие примеси в минимальном количестве.
Канифоль относится к натуральным флюсам, имеет свои преимущества для любителей паять дома:
- продается свободно,
- низкая стоимость,
- натуральная, не выделяет вредных веществ,
- легко создать самостоятельно жидкий состав,
- низкая температура плавления,
- высокая жидкотекучесть.
Работать с натуральным флюсом легко. Как пользоваться канифолью при пайке знают даже начинающие радиолюбители. При работе в домашних условиях удобно использовать низкую температуру плавления канифоли для пайки. При этом нет необходимости в усиленной вентиляции, достаточно простого проветривания комнаты.
Срок хранения смолы неограничен. Твердые неправильной формы кристаллы могут лежать годами в закрытой баночке, не теряя своих свойств.
Есть у натурального флюса и недостатки. Не растворяющаяся в воде канифоль в тоже время гигроскопична. Она впитывает в себя влагу. Спаянное соединение начинает окисляться. Места пайки деталей необходимо сразу покрывать защитным лаком и другими веществами.
Способы получения
Паяльный флюс получают из сока сосны. Канифоль можно получить из других деревьев хвойных пород, но в ней будет больше примесей. Сосновую живицу очищают, выгоняя с нее нагревом воду и скипидар. В результате получается твердое вещество, куски неправильной формы. Канифоль сорта Живица самая чистая, в своем составе не имеет жирных кислот.
Для изготовления Экстракционной канифоли используют бензин. В нем растворяют смолу, затем состав фильтруют, удаляя примеси. После этого растворитель выпаривают. Получается канифоль оранжевого или светло коричневого цвета. Она уступает по качеству Живице, поскольку кислотное число у нее выше.
При изготовлении сульфатного мыла выделяют побочный продукт – Таловую канифоль. Состав ее зависит от используемых материалов и технологии обработки.
Как сделать жидкую?
Твердый паяльный флюс не всегда удобно использовать. Если металл расположен горизонтально и на плате много места для работы паяльником, достаточно взять кусочек флюса, расплавить его и добавить припой. Часто положение детали горизонтальное и олово стекает. В таком случае используется жидкий сосновый флюс.
- Измельчить канифоль и насыпать в стеклянную посуду.
- Залить ацетоном.
- Растворить, поместив закрытую емкость в горячую воду и регулярно встряхивая ее.
Ацетон можно заменить скипидаром, бензином, этиловым спиртом и минеральным маслом для создания флюса для пайки своими руками из канифоли. При работе с деталями любой сложности достаточно нанести кисточкой полученную жидкость.
Можно делать и гель. Для этого смешать канифоль с вазелиновым маслом. После растворения можно заправить составом шприц без иглы и наносить флюс или использовать натирание поверхности густым составом.
Чем можно заменить?
Для чего же нужна канифоль при пайке и чем она заменяется? Флюс должен растворять окислы металла и покрывать припой, который плавится, защищая его от воздуха. В зависимости от металла, который паяется, применяют буру, шеллачные лаки. Медь паяют с помощью воска и вазелина. Часто для работы с бронзой создают смешанные составы.
Для работы с не очень ответственными деталями, если под рукой необходимый флюс отсутствует, можно растолочь таблетку аспирина и капнуть воды. Перемешав все до однородной массы, использовать для пайки.
Органический жир способен растворить окисную пленку. Надо учитывать его особенность плавиться при низкой температуре. По окончании работы остатки жира следует сразу же смыть.
Где еще может быть применена смола?
Использование древесной смолы в качестве добавки в краски, ускоряет их высыхание. В электротехнике можно встретить кабеля, переложенные бумагой, пропитанной смолами. Низкая диэлектрическая проницаемость канифоли позволяет использовать ее для пропитки и создания изолирующего слоя между проводами высокого напряжения.
Автомобиль имеет несколько узлов, которые ремонтируются пайкой, особенно часто приходится приводить в порядок радиатор, устраняя протечки.
В пожарный предохранитель вставляют канифоль. Она плавится при повышении температуры нагрева устройства, размыкая цепь и защищая оборудование от перегрева.
Знаком с натуральным продуктом и смычковый инструмент. Музыканты перед каждым концертом натирают смычок канифолью. Натирание придает поверхности способность вызывать мелкие колебания при скольжении по струне. Звук получается глубже, насыщеннее. В домашних условиях можно воткнуть булавку в дерево и привязать к ней нитку. Достаточно провести по натянутой нити куском смолы и булавка «запоет».
Начальник участка ремонта радио и электронного оборудования Сердюков И. П.: «Канифоль добавляют в составы флюсов из минеральных масел и других веществ, предназначенных для пайки меди и бронзы. Она ослабляет антикоррозионную реакцию, и окисная пленка удаляется быстрее, при температурах ниже 450⁰. В домашних условиях приготовить флюс для меди можно растерев в порошок канифоль, и смешав ее с вазелином, растворить на паровой бане. Можно варить чистой смолой, окуная в нее паяльник».
Технология пайки

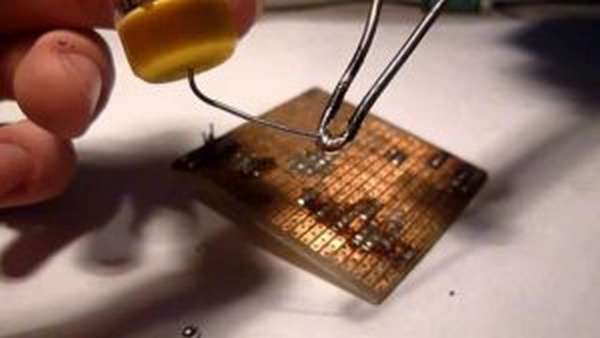

Для качественной пайки с канифолью, подготовка начинается с зачистки металла в месте соединения. Надо убрать грязь механическим путем, устранить жир с помощью бензина или спирта.
Паяльник будет значительно лучше служить, если ему сделать лужение – покрыть нижнюю часть жала тонким слоем флюса. Для этого инструмент разогревается и окунается в баночку с канифолью или жидкий флюс наносится кисточкой. Покрытие должно быть равномерным, без пропусков.
На место пайки наносится кусочек канифоли и расплавляется. Когда все место будет очищено, окислы растворены, подводится припой. Его расплавляют, распределяют, и он соединяет детали. После охлаждения делается лужение и покрытие лаком.
Концы проводов покрывают сначала флюсом, расплавив его паяльником, затем наносят припой, распределяют его равномерно, чтобы он покрыл провод снаружи и соединил все волокна.
Спиртовой состав
Раньше канифоль для пайки продавалась только в жидком состоянии. В основном использовали спиртовые растворы. С ними удобно работать при любых площадях пайки. Зачем плавить твердые кусочки смолы, разгонять горячую жидкость по плате, если значительно проще нанести кисточкой раствор, который проникнет в самые узкие места, заполняет трещинки.
При большом объеме работ можно покрыть спиртовым составом сразу всю площадь и расплавлять флюс постепенно в местах пайки. Правильный раствор канифоли содержит равное количество компонентов и хорошо держится на поверхности металла.
Трубчатые припои
Трубчатый припой представляет собой тонкую трубку заполненную флюсом. Правильный для работы расходный материал должен максимально соответствовать по своему химическому составу тому, что уже находится на плате. Если не известно, чем паяли раньше, вся плата зачищается.
Современные технологии позволяют заполнить трубку канифолью или другим флюсом без разрывов с одинаковой плотностью по всей длине.
Пайка трубчатыми флюсами регулирует количество материала. После работы не надо протирать плату, освобождая ее от остатков канифоли.
Канифоль – универсальный флюс, применяемый для пайки цветных металлов. Она натуральный продукт, не влияет отрицательно на здоровье. Во многих флюсах из масел и жиров переработанную смолу добавляют для улучшения качеств.
