Виды датчиков пожарной сигнализации, достоинства и недостатки

Техническое оснащение производственных зданий и частных домовладений современными системами противопожарной сигнализации сегодня является одним из основных требований к зданиям. Своевременное обнаружение очага возгорания, анализ угрозы распространения огня и дыма, скорость, с которой разгорается пожар, требует установки в зданиях современных надежных средств оповещения и пожаротушения.

Одним из наиболее часто востребованных элементов пожарной сигнализации остается датчики, разные по конструкции и принципу срабатывания, но необходимые для быстрого оповещения о возникшей угрозе.

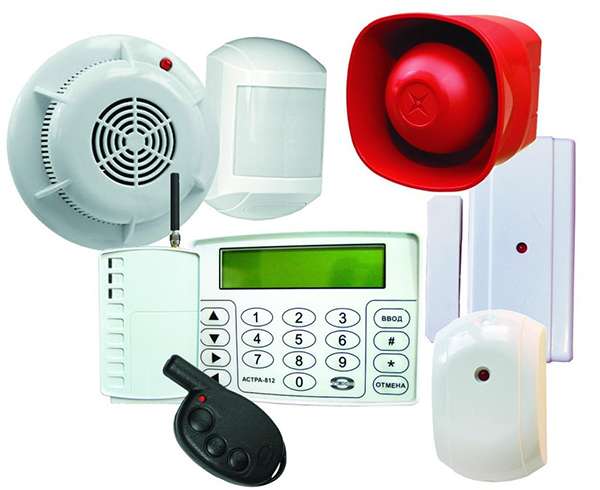

Системы пожарной сигнализации

 Датчики пожарной сигнализации

Установка тех или иных датчиков пожарной сигнализации во многом для заказчика зависит не только от выделенного бюджета, сколько от совместимости датчика с основной системой пожарной сигнализации. Для понимания необходимости установки тех или иных датчиков по принципу работы, стоимости и надежности необходимо учитывать возможность работы датчика в общей системе контрольных приборов, ведь сам датчик, это только начальное звено целой системы, в которой, кроме него имеются:

  • Приборы приема и контроля работы системы сигнализации,
  • Периферийные устройства системы,
  • Аппаратные управления пожарной сигнализацией.

Сегодня для установки применяются три основные виды пожарной сигнализации:

  • Пороговая система сигнализации,
  • Адресно-пороговая система пожарной сигнализации,
  • Адресно-аналоговая система.

Пороговая система пожарной сигнализации обладает низкой стоимостью, ее особенностью выступает специфика подбора датчиков, ведь основным критерием срабатывания системы  здесь выступает превышение порога температурного показателя в месте установки датчика. Пороговая система позволяет обеспечить большое количество объектов датчиками контроля температуры, что делает ее очень популярной для установки на объектах с низким уровнем опасности возгорания. Система позволяет подключить от 20 датчиков извещателей, при этом каждый отдельный датчик будет оснащен персональной линией для передачи сигнала. Минусом такой системы выступает большой временной промежуток срабатывания датчиков, ведь при повышении температуры до порогового уровня требует, чтобы температура достигла 80-90 градусов Цельсия.

Более совершенная аналогово-пороговая система пожарной сигнализации основана на принципе периодического контроля состояния первичных датчиков, то есть она постоянно контролирует состояние датчиков. Для такого вида систем датчики должны в обязательном порядке оснащаться интеллектуальной составляющей, дающей возможность проводить диагностику состояния. При работе такой системы довольно часто возникшие проблемы работоспособности отдельных элементов решаются простой перезагрузкой, одновременно, такая система не обеспечивает мгновенное информирование о начале пожара, хотя и существенно снижает время срабатывания более современных типов датчиков.

Аналогово-адресная система пожарной сигнализации позволяет, используя современные виды датчиков наиболее быстро и оперативно получать информацию, осуществлять контроль и отслеживать ситуацию на всех объектах, подключенных к системе. Вместе с тем, это очень дорогое оборудование, применение которого рационально для наиболее важных объектов, требующих особого внимания.

Виды датчиков пожарной сигнализации

Датчики пожарной сигнализации

Условия пожарной безопасности на конкретном объекте требует установки оптимальных по цене и качеству видов датчиков, способных своевременно обнаружить и оповестить центральный пункт о возникновении пожара.

Современные датчики массового производства, используемые для оборудования объектов основаны на использовании основных физических и химических процессов. Классификация датчиков по принципу действия сегодня наиболее полно отражает особенности их работы. К основным видам пожарных датчиков относятся:

  • Тепловые виды датчиков,
  • Дымовые,
  • Датчики обнаружения открытого пламени,
  • Ионизационные,
  • Комбинированные типы пожарных извещателей.

 Тепловые датчики

Тепловой пожарный датчик

Основным принципом работы такого вида датчиков является использование свойств металлов при нагревании. Повышение температуры в помещении где установлен тепловой извещатель до определенного порогового уровня влечет за собой изменение формы металлических пластин замыкающих контакты, они размыкаются, прерывая, таким образом, электрическую цепь. Центральный пульт реагирует на обрыв цепи  и запускает сигнал тревоги. Более современные тепловые датчики позволяют реагировать на меньшие колебания температуры, при этом они информируют пульт управления об изменении показателей, что позволяет устройству отслеживать ситуацию на объекте охраны.

Датчики дыма

Датчик дыма

Датчик дыма, используемый сегодня в системах пожарной сигнализации, относится к высокотехнологичным датчикам, позволяющим узнать о возникновении пожара на начальных его стадиях. Зачастую до распространения открытого пламени и высокой температуры объем помещения заполняется дымом, и именно наполнение помещения дымом и приводит в действие этот извещатель. Работа датчика имеет следующий вид – сигнал светодиода, воздействуя на оптическую камеру, формирует сигнал, который подается на центральный пульт. Заполнение помещения дымом, влечет за собой изменение силы света от светодиода, а превышение концентрации дыма в воздухе свыше установленного порога приводит к преломлению лучей от светодиода и включению второго фотоэлемента, который подает сигнал тревоги.

Датчики обнаружения открытого пламени

Датчик открытого пламени

Для объектов, где возможно появление открытого пламени во время возгорания уже с первых секунд пожара. Основой работы этого вида извещателей является оптоэлектронное обнаружение пламени в инфракрасном диапазоне спектра. Электронное устройство фиксирует появление ИК излучения на протяжении 0,6-1,1 микросекунды и далее по линии связи передает сигнал на центральный пункт. Данный вид датчиков позволяет наиболее оперативно определить начало возникновения пожара.

Ионизационные датчики

Ионизационные датчики

Условно этот тип пожарных извещателей можно было бы отнести к датчикам дыма, но, в отличие от обычных дымовых датчиков здесь используются радиоизотопы, которые изменяют ток внутренней камеры датчика, таким образом, реагируя на воспламенение в помещении. С физической точки зрения, этот процесс можно описать следующим образом – в камеру прибора попадают одинаково заряженные частицы, что приводит к возникновению на электродах электрического тока, что и вызывает срабатывание системы.  Это один из самых точных датчиков, оперативно отслеживающий ситуацию, но использование в них изотопов привела к запрету использования таких извещателей для установки в помещениях, где находятся люди из-за угрозы повышения радиоактивного фона.

Комбинированные типы датчиков

Комбинированные датчики

Развитие техники, повсеместное использование микропроцессорной техники привело к тому, что все больше и больше в пожарной сигнализации стали использоваться комбинированные виды извещателей. По сути, это помещенные в один корпус разные приборы, дополняющие друг друга в работе, обычно в качестве комбинированных датчиков используются температурные и дымовые датчики. На сегодняшний день это самый популярный вид элементов противопожарной сигнализации.

Другие виды классификации датчиков

Другие датчики

Учитывая особенности построения систем пожарной сигнализации, важную информацию несут и некоторые другие технические характеристики датчиков, одной из наиболее важных характеристик выступает тип передаваемого сигнала на центральный пульт. Для удобства различают:

  • Однорежимный тип сигнала, когда извещатель только может подать сигнал тревоги, сегодня такой тип оборудования уже не выпускается промышленностью.
  • Двухрежимные приборы способны не только сообщить о начавшемся пожаре, но и поддерживать связь, посылая сигналы об отсутствии пожара на охраняемом периметре.

Двухрежимные извещатели сегодня полностью вытеснили с рынка все однорежимные извещатели, поскольку режим диагностики, когда датчик подает сигнал «Работа» или «Нет пожара» позволяет существенно сэкономить время и средства на профилактику и обслуживания всей системы пожарной сигнализации объекта.

  • Многорежимные датчики формируют несколько типов сигналов, что позволяет постоянно отслеживать ситуацию не только во время возникновения пожара и его развития, но и прогнозировать возможность появления очага возгорания.
  • Аналоговые датчики сегодня не только реагируют на преодоление порога чувствительности, но и на протяжении определенного времени способны передавать информацию об изменение параметров, что важно для анализа развития ситуации и принятия соответствующих решений.

Технология передачи сигнала все больше стала отходить от привычных шлейфов и проводных линий, что существенно удешевило монтаж и обслуживание систем, но для этого важно знать, что по типу передачи сигнала можно классифицировать:

  • Проводной тип передачи сигнала посредством кабельных соединительных линий,
  • Беспроводной тип датчиков с использованием радиопередатчиков или беспроводного Интернета,

По способу установки классифицируются:

  • Точечные датчики – единичные устанавливаемые для контроля одного локального участка,
  • Многоточечные – устройства, устанавливаемые в разных местах помещения, но объединенные одним модулем управления,
  • Линейные – устройства, предназначенные для работы в определенной линейной последовательности, например, в ангарах или складских помещениях и дающих информацию относительно распространения пламени вдоль помещения.

Достоинства и недостатки

Виды датчиков пожарной сигнализации, достоинства и недостатки

Рассматривая достоинства и недостатки каждого вида датчиков необходимо брать во внимание несколько факторов, среди которых учитывать и архитектуру построения системы, и назначение объектов и условия установки. Но учитывая имеющиеся данные можно утверждать:

  • Тепловые виды датчиков достаточно неприхотливы и надежны в работе, дешевы и просты в установке. Однако они применяются в самых простых системах и имеют низкий порог срабатывания, когда пожар набирает свою силу,
  • Дымовые приборы позволяют более точно анализировать ситуацию еще до возникновения объемного возгорания, но при этом имеют более высокую стоимость и применимы в современных видах систем сигнализации,
  • Датчики обнаружения открытого пламени практически не применяются в быту и гражданских сооружениях, их основное направление промышленные объекты, к тому же высокая стоимость самого прибора, требует профессиональной установки и настройки,
  • Ионизационные приборы имеют высокую стоимость, но они надежны в работе и долговечны, недостатком широкого применения выступает использование в приборе изотопов,
  • Комбинированные типы пожарных извещателей сегодня, пожалуй, оптимальный вариант датчиков как по цене так и функциональным возможностям. Совмещенные в одном корпусе разные типы приборов сегодня обеспечивают наивысшую степень надежности и информативность в работе.
