Неотъемлемой частью бани можно назвать дымоход. Классические русские бани некогда не имели дымохода, за счет чего вся копоть накапливалась в парилке. Это существенно снижало комфорт пребывания в парилке. Сегодня подобного рода бани практически не встречаются, так как при сборе печки проводится и создание дымохода для отвода продуктов горения. Процесс удаления продуктов горения достаточно прост: в топку через созданное отверстие попадание воздух, который нагревается и устремляется вверх. При создании дымохода своими руками может возникнуть достаточно большое количество трудностей, о которых далее поговорим подробнее.
Конструкция классического дымохода
Существует просто огромное количество различных вариантов исполнения дымоходов. Примером можно назвать:
- Внутренние и внешние конструкции.
- Одноконтурные, двухконтурные.
- Стальные, керамические, сальные.
Для каждой конструкции были разработаны собственные нормы, учет которых позволяет создать эффективный дымоход, который сможет прослужить в течение длительного периода.
К особенностям классической реализации дымохода можно отнести нижеприведенные моменты:
- Она должна быть строго вертикальной. Однако создать строго вертикальную конструкцию достаточно сложно, так как зачастую труба может проходить под углом по причине особенностей планировки сооружения.
- В местах соприкосновения дымохода с отделочными и другими материалами следует использовать изоляционные материалы. Они позволяют исключить вероятность нагрева и возгорания материалов.
- Все соединения должны быть максимально герметичными, так как в противном случае дым разойдется по всему помещению.

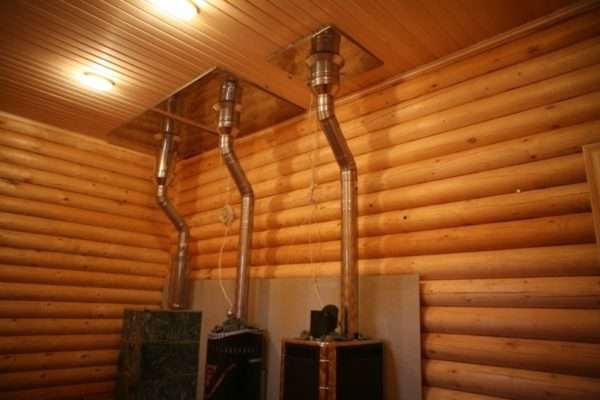

Ранее дымоход выкладывался исключительно с жаропрочного кирпича и мог иметь исключительно вертикальную форму. Сегодня чаще всего для создания подобной конструкции используется металлическая труба, предназначенная для монтажа дымохода. Рассмотрим составные части подобной конструкции подробнее.
Конструкция металлического дымохода
Сложность конструкции дымохода зависит от достаточно большого количества факторов. Если есть необходимость в отведении продуктов горения по сложной траектории, то дымоход может состоять из нижеприведенного количества элементов:
- Кронштейна.
- Площадка ревизии.
- Секции, предназначенной для проведения ревизии.
- Тройников.
- Хомутов обжима.
- Колена.
- Трубы различной длины.
- Разгрузочной платформы.
- Дополнительного кронштейна фиксации конструкции.
- Окапника.
- Розетки универсальной.
- Грибка.
Обжимные хомуты используются для того, чтобы обеспечить фиксацию труб относительно друг друга. Кроме этого они подходят и для крепления всей конструкции. Особое внимание уделяется установке грибка, который исключает вероятность попадания в систему воды или других посторонних элементов. От сложности системы зависит то, сколько она будет иметь колен. Тройники устанавливаются для того, чтобы обеспечить чистку системы от сажи и других отложений. При изготовлении всех элементов используется термостойкая сталь.
Проходной патрубок используется в месте прохождения системы вблизи деревянного перекрытия. Как ранее было отмечено, нагрев стали до высокой температуры может стать причиной и воспламенения других строительным материалов. Поэтому следует уделять как можно больше внимания тому, чтобы трубы не контактировали с другими объектами, а при их изоляции использовали термостойкие материалы.
Самостоятельный монтаж: основные этапы
Достаточно важно сделать правильный дымоход. Это связано с нижеприведенными моментами:
- Продукты сгорания твердого топлива становятся причиной повреждения отделочного материала и установленной мебели.
- Сильная концентрация дыма может принести вред здоровью. Этот момент также следует учитывать при рассмотрении того, почему так важно провести правильный монтаж дымохода.
Установка дымохода может проводится по одному из двух основных принципов:
- По дыму. Подобная система предусматривает наличие тройника, который выводит конденсат. Из-за значительного перепада температуры на поверхности может образовываться конденсат, который создает довольно большое количество проблем.
- По конденсату. Подобный вариант исполнения системы не предусматривает использование тройника.
К основным этапам можно отнести:
- Проектирование.
- Сбор дымохода.
- Выполнение прохода через перекрытия.
- Завершающие этапы установки дымохода.
Кроме этого следует уделять больше внимания пожарной безопасности, так как из-за высокой температуры материалы могут быстро возгораться.
Проектирование
Первым делом следует правильно спроектировать создаваемую систему отвода. Рекомендуется доверить подобную работу специалистам, которые имеют соответствующий опыт в рассматриваемом вопросе. Большое количество особенностей создаваемой системы зависят от того, какая печь. Именно она становится отправной точкой при проектировании.
Среди других особенностей разработки проекта можно отметить нижеприведенные моменты:
- Для начала следует определиться с тем, какие именно материалы будут использоваться при изготовлении системы. Если ранее часто использовалась обычная сталь, то сегодня чаще всего встречаются трубопроводы из нержавеющей стали.
- Дымоход может стать причиной увеличения веса всей конструкции. Именно поэтому в некоторых случаях следует создать фундамент. Специалисты рекомендуют создавать монолитный фундамент лишь в том случае, если вес конструкции превышает 750 килограмм.
- На момент проектирования следует уделить внимание расположению балок. От этого зависит то, будет ли дымоход идти прямо или нужно будет проводить создание колен. Не рекомендуется проводить уменьшение размеров несущих балок. Кроме этого не стоит забывать о том, что горизонтальные части системы становятся причиной существенного снижения тяги и накопления большого количества сажи.
Лучше всего проводить работы по разработанным чертежам. Если баня возводилась по стандартному проекту, то можно найти и проекты по созданию дымохода.
Сбор конструкции
Часто встречается ситуация, когда возможности провести сбор конструкции на высоте нет. Все элементы соединяются в единую систему на земле. Даже при применении элементов, которые изготавливаются из листового металла, вес всей конструкции получится весьма большим. Поднимать трубу можно при помощи растяжек и рогатины.
При сборе конструкции:
- Используются обжимные хомуты.
- Не допускается деформация поверхности.
- Уделяется внимание всем соединениям. Недопустимо наличие даже несущественных отверстий.
Для соединения отдельных элементов в некоторых случаях применяется метод точечной сварки.
Проход через крышу
Как ранее было отмечено, проход трубы в месте ее прилегания к крыше должен проводится при применении специального разделителя. Он подбирается в соответствии с тем, какой наклон у крыши. Среди других особенностей данного этапа отметим нижеприведенные моменты:
- Определяется место, где именно трубы будет выходить. В идеале оно должно быть расположена непосредственно над печью.
- Вырезается проем с внутренней стороны. На данном этапе следует быть осторожным, так как небрежные действия могут стать причиной серьезного повреждения кровельного материала.
- После образования соответствующего отверстия проводится подъем трубы. Для этого можно использовать самые различные системы, главное исключить вероятность падения конструкции с высоты, так как это приведет к серьезным деформациям.
- Изнутри помещения проводится защита созданного проема с помощью подкрышного листа, снаружи устанавливается крышная разделка.
- Есть возможность провести регулировку наклона, для чего применяется конусная часть разделки.
- По наружной стороне патрубка должна находится изоляция. Сегодня в продаже есть просто огромное количество различных изоляционных материалов, которые могут применятся для защиты поверхности от воздействия температуры. Примером назовем фольгированные маты или базальт.
Кроме этого проводится фиксация трубы относительно кровли. Система трубопровода для отвода продуктов горения не должна менять свое положение.
Окончание установки дымохода
Особенностями финишного этапа можно назвать нижеприведенные моменты:
- Проводится крепление регулируемого фартука, который предназначается для герметизации стыка. Приобрести его можно для трубы различного диаметра.
- Выполняется наращивание трубы до нужной длины. Слишком большой выход делать не следует, так как конструкция будет уязвима к воздействию ветровой нагрузки.
- Для защиты системы от атмосферных осадков проводится установка специального или самодельного грибка.
- Проводится герметизация стыков хомутов. Дымоход из труб и колен, а также других частей, может иметь достаточно большое количество соединений, которые являются потенциальным источником продуктов горения в парилке или других помещениях. Герметизация проводится при применении специальных веществ и материалов.
Как ранее было отмечено, следует уделить внимание пожарной безопасности. Основными требованиями назовем:
- Никаких стыков с другими трубами. Нельзя допускать попадание продуктов горения твердого топлива в иные системы, к примеру, вентиляции канализации. Это может привести к весьма печальным последствиям.
- Специалисты не рекомендуют создавать системы с горизонтальным участком длиной более 1 метра. Если протяженность горизонтального участка более одного метра, то есть вероятность пропадания тяги. Кроме этого со временем этот участок будет заполонен продуктами горения, за счет чего проходимость снизится.
- Запрещается размещать дымоход в непосредственной близости с газовыми трубами или другими коммуникациями. К примеру, жар от трубы может стать причиной нагрева изоляции электрический проводки, что станет причиной снижения диэлектрических качеств. Также не рекомендуется располагать дымоход без соответствующей изоляции поблизости легковоспламеняющихся материалов.
- Для того чтобы всегда было достаточно тяги следует проводить чистку системы не мене чем 2 раза за сезон. Подобную работу можно проводить самостоятельно, для этого лишь требуется специальный инструмент или он изготавливается своими руками.
- За пределы кровли отводится дымоход как минимум на полметра. Как ранее было отмечено, слишком большой отрезок делать не следует.
Рассматриваемые монтажные работы только на первый взгляд просты в исполнении. Как правило, при непосредственном выполнении работы возникают трудности, с решением которых могут помочь специалисты.
