Циркулярная стационарная пила : секреты выгодной покупки и правильного изготовления

Станки этой категории применяют для обработки древесины в быту и производственных предприятиях. Правильно выбранная циркулярная стационарная пила пригодна для выполнения работ без лишних затрат и нагрузок для пользователя. Чтобы определить лучший вариант, необходимо оценивать в комплексе производительность, расход электроэнергии, безопасность и другие важные факторы. Быстро решить задачу помогут советы редакции Seti.guru. В этой публикации мы приведем актуальные сведения о фабричных изделиях и поделимся проверенными способами сборки оборудования собственными руками.

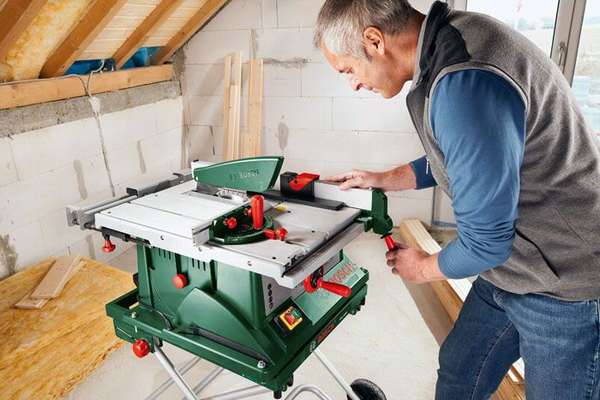

Циркулярная стационарная пила

Содержание

Для каких работ необходима стационарная циркулярная пила

Технику этой категории применяют не только профессионалы. С помощью стационарной циркулярной пилы упрощается внешняя и внутренняя обшивка строений, замена пришедшей в негодность обрешётки на кровле. После недолгого обучения самому можно будет сделать штакетник для ограждения земельного участка, создать иные качественные детали из дерева.

Представьте, насколько эффектнее выглядит известный фокус при замене примитивных инструментов мощной циркулярной пилой

Использование диска с электроприводом уменьшает трудовые затраты. Упрощается точная регулировка скорости распила. Фокусник сможет дать несколько концертов подряд без лишнего утомления. Дополнительное воздействие на зрителей будет получено с помощью искусственного громкого характерного звука, заглушающего крики жертв.

Читайте также:  Гофра для проводов и кабеля – надежная защита

Пожалуй, только значительный шум является минусом при прямом целевом применении оборудования. Циркулярная дисковая пила распиливает древесину вдоль и поперёк под разными углами. Она выполняет свои функции гораздо точнее, по сравнению с ручным аналогом. При правильном выборе мощности и оснастки технику с успехом применяют для решения хозяйственных и коммерческих задач.

С помощью стационарной циркулярной пилы можно сделать лестницу на мансарду, напольное покрытие, раму для картины и мебель, другие уникальные деревянные изделия

Принцип действия и конструкция электрической циркулярной пилы

Оборудование этой категории выполняет прямой распил деревянных заготовок в нужном направлении. Перемещение деталей в бытовых моделях – ручное. Промышленные модели оснащаются специальными механизмами, которые с заданной скоростью двигают толстые брёвна.

Основные функциональные компоненты

Понять рабочие операции будет проще на примере типовой конструкции:

  1. Прочная станина (1) обеспечивает устойчивость стационарной циркулярной пилы под расчётными нагрузками.
  2. Ровная столешница (2) не создаёт препятствий движению заготовок. Её делают из стали, чтобы не повредить в процессе длительной эксплуатации.
  3. Специальным упором (3) устанавливают траекторию перемещения перпендикулярно плоскости диска. Специальной рукояткой (4) с приводом плавно и точно регулируют расстояние до рабочего инструмента.
  4. Основной выключатель (5) стационарной циркулярной пилы дополнен утопленными в корпусе кнопками (6). Это простое решение повышает уровень безопасности, предотвращает случайную подачу питания.
  5. Электродвигатель (7) установлен в нижней части для смещения в нужном направлении центра тяжести станка. Ременная передача в комплексе с малым/большим шкивом создаёт высокий крутящий момент на основном валу дисковой циркулярной пилы.

К сведению! Эта конструкция вполне работоспособна. Но внимательное изучение следующих разделов публикации поможет улучшить функциональность самоделки, выбрать фабричный станок с нужными характеристиками без ошибок.

Виды стационарных циркулярных пил, достоинства и недостатки разных инженерных решений

Приведённые ниже примеры – только часть возможных решений. Производители совершенствуют свои модели. В сети Интернет публикуют сведения о том, как сделать циркулярки своими руками с особыми характеристиками. Тем не менее, эти данные помогут разобраться с общей классификацией оборудования данной категории.

Циркулярная пила с литым основанием: техника для выполнения больших объёмов работ

Прочная станина выдержит большие нагрузки и вибрации без повреждений. Её солидный вес (до 150 кг в сборе) обеспечит надёжную фиксацию стационарной циркулярной пилы на опорной поверхности без дополнительных креплений. Следует отметить дополнительно:

  • низкий уровень шума,
  • высокую мощность электрического привода (подключение к сетям 220 и 380V),
  • возможность обработки крупных заготовок (по ширине и высоте),
  • точность выполнения рабочих операций,
  • хорошую оснащённость.

К сведению! Для крупного технологического оборудования придётся выделить достаточное место в домашней мастерской. Кроме рабочего пространства, надо оставить технологические проходы.

Настольная циркулярная пила: компактность и хорошая функциональность

Такие модели лучше подходят для домашнего применения. Основные преимущества:

  • компактность,
  • мобильность,
  • подключение к стандартной двухфазной сети 220 V.

Эта тележка с крупными колёсами упрощает перемещение стационарной циркулярной пилы

Обратите внимание на складывающиеся уголковые упоры. Отверстия в центре пригодятся для прочной фиксации к полу с применением стандартного крепежа. В некоторых моделях тележек предусмотрена регулировка по высоте для коррекции при монтаже с учётом роста пользователя.

К сведению! Здесь станина также изготовлена по технологии литья. Владелец стационарной циркулярной пилы будет пользоваться плюсами, отмеченными в предыдущем разделе.

Комбинированные и другие модели

Для универсальности объединяют циркулярку с фрезером, фуганком и другими устройствами. Применяют один или несколько электроприводов, различные механизмы перемещения инструментов и заготовок.

Многофункциональное оборудование

Универсальность такой стационарной циркулярной пилы предопределяет следующие недостатки:

  • увеличение трудозатрат и времени при смене инструмента, выборе необходимого режима,
  • общее усложнение конструкции, ухода,
  • снижение надёжности, быстрый износ механических узлов и приводов.

Разборная циркулярная пила с направляющей шиной

Такие станки отличаются сравнительно небольшим весом. Для удобства перемещения в данной модели предусмотрены встроенные колёса. Отсутствие стенок создаёт хорошие условия для охлаждения электродвигателя. Подобные фабричные модели стоят дешевле, по сравнению со станками, сделанными на литой станине. Недостатки:

  • шумность,
  • сильные вибрации,
  • ограниченная стойкость к нагрузкам.

Общие технические характеристики, оснастка стационарных циркулярных пил

В некоторых моделях предусмотрен наклон диска. Это позволяет делать пропилы под разными углами. Для точной настройки стационарной циркулярной пилы применяют транспортиры с механическими приводами.

В этой модели функциональный узел поворачивается плавно на угол до 45° к вертикали

Ниже приведены другие варианты оснащения станков данной категории. Купить их можно в комплекте со стационарной циркулярной пилой или как дополнительные опции.

Параллельный упор с надёжной системой креплений не получится повредить даже сильным усилием. Жёстко прикреплённая линейка упрощает настройкуДополнительные приспособления

Большая каретка (350×1150 мм) с двумя удобными рукоятками обеспечивает возможность обработки крупных щитовых заготовок. Для их фиксации установлен специальный прижим эксцентрикового типа. Упорная линейка ограничивает движение. Её можно поворачивать на нужный угол. Съёмный столик стационарной циркулярной пилы создаёт опору для изделия в процессе обработки. Направляющие изготовлены из качественной стали, что подразумевает длительный срок службы.

Пильный узел

На снимке видно, что в этой конструкции обеспечен удобный доступ для замены режущего инструмента. При установке подходящего диска можно обрабатывать на таком станке заготовки из пластика, сплавов, других материалов. Защитный кожух здесь дополнен специальным патрубком. К нему подсоединяют строительный пылесос для быстрого удаления опилок из рабочей зоны стационарной циркулярной пилы. Встроенный нож разделяет изделие в месте разреза, что предотвращает заклинивание пилы.

Рабочую поверхность сбоку и сзади расширяют с помощью приставных столиков на опорахМоторный отсек и панель управления

Для наклона пилы применён винт с маленьким шагом резьбы, который подсоединён через кардан под нужным углом. Такое решение применено для увеличения жёсткости узла и увеличения точности настройки. Хорошая изоляция пильного узла предотвращает повреждение электромотора механическими загрязнениями. В процессе замены диска концевой выключатель предотвращает случайную подачу напряжения на двигатель. На панели управления есть отдельная кнопка аварийного выключения.

Боковая панель и выходной патрубок для удаления опилок

Маховиком с рукояткой можно поднимать и опускать диск для изменения глубины пропила. С помощью шкалы контролируют угол наклона инструмента.

Следующий перечень с комментариями поможет правильно оценить характеристики стационарной циркулярной пилы при сравнении нескольких вариантов:

  1. Диаметр и посадочный размер нужен для правильного выбора дисковой пилы.
  2. Пользователю надо знать максимальную толщину распиливаемого материала и возможность наклона (в определённом диапазоне).
  3. Размеры стола и каретки стационарной циркулярной пилы определяют возможность обработки заготовок соответствующих габаритов.
  4. От частоты вращения инструмента и мощности электромотора зависит производительность, возможность обработки разных материалов.
  5. Также проверяют габаритные размеры и вес, параметры сети электропитания.

Артём КрикуновМнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаСтанки, оснащённые плавным пуском, дороже простых аналогов. Однако в этом случае предотвращается повреждение и быстрый износ инструмента. Меньше нагрузок на электродвигатель, приводной механизм. Исключаются броски в сети питания, негативные воздействия на подсоединённое к общей линии оборудование.

Как выбрать стационарную циркулярную пилу для дома – обзор актуальных предложений рынка

Бренд/Модель Мощность, Вт Диаметр диска, мм Вес станка, кг Средняя цена (по состоянию на май 2018 г.), руб.

Bosch/PTS 10

1400 254 26 25450

Makita/2704

1650 255 30 46600

Интерскол/ДПН-250/1500П

1500 37 18900

Metabo/TS 254

2000 254 33,4 47500

Hitachi/C10RD

1600 250 24,65 15600

Для более точной оценки стационарной циркулярной пилы надо изучить мнение нынешних владельцев техники.

Отзыв о циркулярной пиле Bosch PTS 10:

Циркулярная стационарная пила : секреты выгодной покупки и правильного изготовления

Отзыв о модели Makita 2704:

Циркулярная стационарная пила : секреты выгодной покупки и правильного изготовления

Отзыв о модели Интерскол ДПН-250/1500П:

Циркулярная стационарная пила : секреты выгодной покупки и правильного изготовления

Отзыв о модели Metabo/TS 254:

Циркулярная стационарная пила : секреты выгодной покупки и правильного изготовления

Отзыв о модели Hitachi C10RD:

Циркулярная стационарная пила : секреты выгодной покупки и правильного изготовления

Изготовление стационарной циркулярки своими руками из дисковой пилы

На первом этапе надо определить основные технические характеристики. Начинают с уточнения параметров заготовок и объёмов работ. Если предполагается обработка древесины (без распиливания брёвен), достаточно рассчитывать на толщину среза до 5−9 см. Частоту вращения диска стационарной циркулярной пилы выбирают в диапазоне 4−5 тыс. об/мин.

Мощность электромотора советуют ограничить 1−1,2 кВт, чтобы не увеличивать потребление энергии. Однако надо обратить внимание не серийные изделия. В моделях бытового класса устанавливают силовые агрегаты от 1,4 кВт и более. Это позволяет выполнять сложные операции без чрезмерных нагрузок на технику. Дополнительным плюсом будет продление долговечности циркулярного станка по дереву, сделанного своими руками.

Важно! Обязательно надо учесть особенности сети: напряжение, количество фаз, параметры электропроводки.

Создание чертежей и изготовление своими руками стола для циркулярки

Конструкторскую документацию надо подготовить в обязательном порядке. Не нужно точно соблюдать все требования профильных инженерных стандартов. Однако простейшие чертежи «от руки» помогут правильно подготовить отдельные компоненты и выполнить сборку стационарной циркулярной пилы без ошибок. На их основе получится быстро написать список необходимых приобретений: деталей, инструментов, расходных материалов.

Комбинированное оборудование – стационарная циркулярная пила и фуганок

Для изготовления таких конструкций можно применить древесину твёрдых пород. Её обрабатывать проще, чем металл. Стол циркулярный своими руками делают по высоте будущего пользователя. Надо уточнить габариты с учётом личных предпочтений и максимальных размеров обрабатываемых заготовок.

Установка двигателя, вала, подъёмного механизма для циркулярки

Проще всего взять для основы ручной электроинструмент. В этом варианте основные функциональные узлы сделаны с применением фабричных технологий. Это позволяет без лишних трудностей обеспечить высокое качество обработки, надёжность и безопасность.

Самодельный стол для ручной циркулярной пилы (сборочная схема)

Если выбран вариант с применением отдельных комплектующих, надо обратить внимание на следующие важные детали:

  1. Сделать качественный вал и шкивы вместе с ремнями привода самому будет сложно. Проще приобрести готовые изделия хорошего качества.
  2. Аналогичным образом поступают при определении с механизмом подъёмного устройства. С его помощью перемещают диск либо столешницу с одновременным сохранением прямого угла между осевыми плоскостями этих частей.
  3. Электродвигатель для циркулярной пилы лучше выбрать с питанием от сети 220 V для простоты подключения. Его монтируют на резиновых подушках для снижения уровня вибраций. Следует продумать эффективную защиту от пыли, но не преграждать доступ воздуха для охлаждения.

Монтаж электрических компонентов

Сборку этих частей циркулярной пилы стационарной своими руками выполняют при отключённом питании. Специальными мероприятиями блокируют случайную подачу тока в рабочие цепи. Для создания более совершенных конструкций применяют:

  • плавный пуск электромотора,
  • защиту силового агрегата от перегрузок (по температуре),
  • системы торможения,
  • дополнительные аварийные выключатели и блокировки.

Простейший вариант подключения двигателя к сети 220V

Особенности изготовления циркулярной пилы своими руками с двигателем от стиральной машины

Эти моторы не отличаются высокой мощностью. Поэтому придётся применить передаточный механизм, увеличивающий крутящий момент на оси диска.

Функциональный станок можно собрать из подручных средств за несколько часов

Для закрепления опорной планки в нужном положении автор проекта применил две струбцины. Из ДСП от старой мебели сделан достаточно прочный корпус. Внутри закреплён двигатель с ременным приводом на стандартный диск.

Полезные советы нашей редакции, дополнительная информация

Значительно упрощают выполнения рабочих операций специальные приспособления для циркулярки, которые можно сделать своими руками:

  • направляющие для перемещения заготовок под разными углами,
  • столики, расширяющие рабочую поверхность,
  • высокие опоры для обработки крупных изделий,
  • «досылатели», которые повышают уровень безопасности,
  • накладки с нескользящими поверхностями на прижимных устройствах, обеспечивающие надёжную фиксацию деталей в процессе обработки.

В комментариях к публикации оставляйте собственные советы о функциональных и удобных дополнениях к станкам. Задавайте здесь дополнительные вопросы для получения квалифицированных консультаций.

На этом видео показан алгоритм создания циркулярки своими руками:
