Термоусадка для проводов: изолируем соединения качественно и без лишних усилий

Часто при монтаже электропроводки домашний мастер сталкивается с тем, что большое количество времени уходит на изоляцию контактов. К тому же изолента не всегда качественная. Она может рваться или вовсе не клеиться. Конечно, в подобной ситуации можно воспользоваться самозажимными клеммниками «Wago», но что делать, если распределительная коробка для них мала? Идеальным решением здесь будет применение такого материала, как термоусадка для проводов, позволяющая выполнить изоляцию быстро, использовав лишь обычную зажигалку. Сегодня поговорим о видах, характеристиках, областях применения таких трубок. Имеет смысл разобраться и с процессом их установки.

Что такое термоусадка: общие сведения

Термоусадкой называют трубку из специального полимера, способного сжиматься под воздействием высоких температур. При этом структура материала не разрушается, что способствует долговечности изоляции, материал облегает соединение плотно, не оставляя места воздуху, способствующему окислению. В последние годы такой материал приобрёл широкую популярность среди домашних мастеров и профессиональных электриков. Однако его применение, а в особенности, выбор, имеет ряд нюансов, которые нельзя игнорировать. О них сегодня и пойдёт речь.

Области применения термоусаживаемой трубки

Утверждение, что подобный материал служит только для изоляции соединений, в корне неверно. На самом деле область применения фторопластовой термоусадочной трубки значительно шире. Попробуем перечислить, где её можно применять:

1. Восстановление повреждённой изоляции кабелей и жил.
2. Защита неизолированной (необязательно токоведущей) проволоки.
3. Цветовая маркировка наконечников.

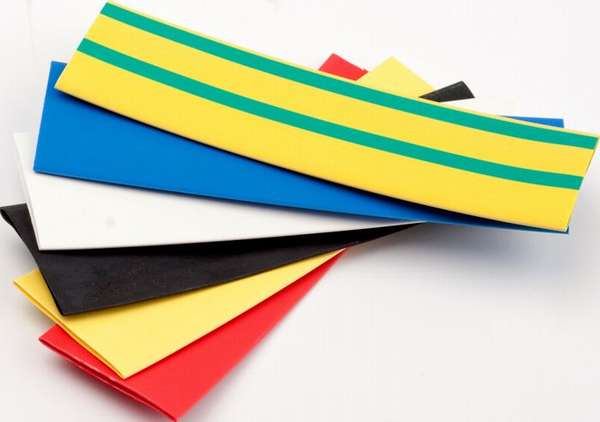

Последний вариант действительно интересен. Широкая цветовая гамма термоусадочных трубок позволяет выделить разные фазы, нулевой провод и даже заземление (в продаже имеются жёлто-зелёные трубки).

Очень важно! Если решено промаркировать наконечники проводов, не стоит это делать бездумно. Существуют определённые правила, которые следует соблюдать. В противном случае даже опытный электрик, вызванный впоследствии для ремонта, может получить удар током по причине неправильной цветовой маркировки.

Термоусадка для проводов: достоинства и недостатки

Как и любой другой материал, ТУТ имеет как свои достоинства, так и недостатки. Из плюсов можно отметить:

• при правильной изоляции проводов термоусадкой и плотном прилегании сместить её не получится, несмотря на то, какое механическое воздействие на неё будет оказываться,
• материал довольно прост в установке, особых навыков для этого не требуется,
• прогретый материал уплотняется – это придаёт дополнительную прочность соединению,
• материал сохраняет свои свойства значительно дольше, чем изоляционная лента,
• соединения изолируются равномерно, без утолщений, присущих изоленте.

А теперь поговорим об отрицательных сторонах использования ТУТ. Их немного, к тому же существенными их назвать нельзя:

• стоимость термоусадочной трубки немного выше цены изоленты,
• повторное использование термоусадки невозможно.

Как видим, эти минусы даже нельзя назвать недостатками, настолько они несущественны.

Разделение термоусадочной трубки для проводов по видам

ТУТ разделяют по трём основным параметрам – материалу изготовления, принципу монтажа (термоусаживаемая трубка с клеем или без) и толщине стенок. В каждом конкретном случае, прежде чем купить термоусадку для проводов, нужно для себя ответить, какой именно материал нужен. Рассмотрим каждый из параметров.

По материалу изготовления ТУТ довольно разнообразны. Это может быть ПВХ, эластомер, полиолефин… − список можно продолжать ещё долго. Все материалы обладают своими свойствами. Один устойчив к ультрафиолету, другой − к агрессивным средам, третий маслостоек. Не будучи профессором в области химии с полимерами, сложно разобраться. Именно по этой причине стоит поинтересоваться у продавца о наличии документации на изделие, где указываются свойства термоусадки.

Принцип монтажа. Здесь всё просто. Существует 2 вида ТУТ – клеевые и бесклеевые. Термоусадка с клеевым слоем имеет более высокую стоимость. Применяется в местах с повышенной влажностью (термоклей прекрасно герметизирует соединение) и вибрацией (такие изделия имеют повышенную прочность). В квартире же оптимальным будет использование обычного, бесклеевого вида, хотя в ванной комнате и на кухне имеет смысл воспользоваться клеевой термоусаживаемой трубкой.

Стенки трубки могут быть толстыми или тонкими. Несмотря на то, что соединение, изолированное толстостенной ТУТ, значительно прочнее, специалисты не советуют её использование домашним мастерам. Причиной тому низкая способность толстостенной термоусадочной трубки к сжатию. Тонкостенные в этом смысле лучше. Коэффициент сжатия здесь может достигать 6:1, против 2:1 − у термоусадочной трубки большей толщины того же диаметра.

Маркировка: о чём она говорит

Из маркировки трубки можно узнать, каков коэффициент её усадки при нагреве. Чаще всего указывается диаметр «ДО» и «ПОСЛЕ» температурной обработки (например, 4,8/2,4 или 4,8:2,4). Бывает, хотя и редко, что производитель указывает размер в формате «48 мм 2/1» («48 мм 2:1), что идентично предыдущему варианту.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЧем выше коэффициент усадки, указанный в маркировке, тем выше стоимость ТУТ. Оптимальным для изолирования проводов одинакового сечения будет выбор коэффициента 2/1. Однако, если разница в сечении проводов велика, следует выбрать изделие с большей усадкой.

Предлагаем вниманию читателя таблицу размеров термоусадочной трубки ТУТ, предлагаемых производителем.

Размеры, указанные в таблице, соответствуют ГОСТ, а поэтому термоусадочные трубки с такими параметрами можно найти у любого производителя.

Критерии выбора термоусадочной трубки: рекомендации редакции Seti.guru

Для начала следует понять, в каких условиях будет эксплуатироваться ТУТ. Будет ли кабель контактировать с маслом или бензином, возможно ли воздействие солнечных лучей, какова будет влажность. Все эти параметры дадут понятие о материале изготовления, который потребуется. Также нужно определить напряжение в месте соединения – для проводов свыше 1000В используется усиленная термоусадка.

Далее диаметр. Соединение должно легко входить в трубку. В то же время после усадки трубка должна плотно облегать скрутку или гильзу, не оставляя места воздуху. Только в этом случае можно надеяться на качественное и долговечное соединение.

Как пользоваться термоусадочной трубкой: нюансы монтажа

Для работы с ТУТ рекомендуется использование термофена или термопистолета, однако, при их отсутствии вполне подойдёт и открытое пламя (зажигалка, спички). Для начала требуются небольшие приготовления. Если трубка толстостенная, специалисты советуют разогреть примерно до половины температуры, необходимой для усадки. Отрезать ТУТ следует аккуратно, не оставляя задиров, которые в процессе последующего нагрева приведут к разрыву материала.

Важно! Любая трубка при нагреве даёт усадку в длину – это следует учитывать при отрезе. Процент продольной усадки у некачественного материала может достигать 30%, в то время как качественная ТУТ уменьшается лишь на 4−6%.

Установка термоусадочной трубки своими руками: насколько это сложно

Надев трубку на соединение, начинаем прогрев. Нагревать следует равномерно от одного края к другому, избегая пережигания. Когда соединение плотно обтянулось, даём изоляции полностью остыть. Как видите, никаких сложностей данная процедура не представляет. Главное здесь – аккуратность. Если выбор и процесс монтажа произведён правильно, то соединению не будут страшны влажность, солнечные лучи или агрессивная внешняя среда. Такая изоляция может прослужить даже дольше, чем сам кабель, на котором она находится.

Стоимость на российском рынке в зависимости от размеров

Для того чтобы иметь общее понятие, по какой стоимости можно купить термоусадочную трубку, редакция Seti.guru собрала информацию по идентичным (наиболее распространённым) ТУТ с коэффициентом усадки 2:1, но разных диаметров. Обращаем внимание, что цены указаны по состоянию на апрель 2018 года.

Подводя итог

Без сомнения, термоусадочная трубка – удобный и практичный материал для изоляции проводов и соединений, обеспечивающий надёжную защиту. Вкупе с тем, что работа с термоусадкой не требует особых навыков, можно с уверенностью сказать, что ТУТ является оптимальным вариантом для электромонтажа. При этом независимо, кто его будет выполнять – профессиональный электромонтёр или домашний мастер без опыта. А значит, популярность такого изоляционного материала будет расти.

Примеры готовых соединений, изолированных ТУТ:

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Если в процессе прочтения у вас возникли какие-либо вопросы, их можно задать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в кратчайшие сроки. Там же можно оставить свой отзыв или поделиться опытом использования ТУТ – такая информация может быть полезна начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем вам посмотреть короткое, но весьма познавательное видео.
