Сварочный аппарат из хлама: как сделать споттер своими руками

Споттер относится к категории оборудования для выполнения контактной сварки. В процессе работы агрегат выдает токовый разряд, который за доли секунды расплавляет металл и позволяет проводить сварку точечно без привычных клещей. Для корректной работы используется сменная насадка – обратный молоток, который одномоментно со споттером выправляет вмятины, тем самым придается потерянная жёсткость металлу и возвращается его изначальная форма. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции Seti.guru ответим на вопрос как сделать споттер своими руками, рассмотрим последовательность сборки такого агрегата из разных бытовых приборов и ненужного оборудования.

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

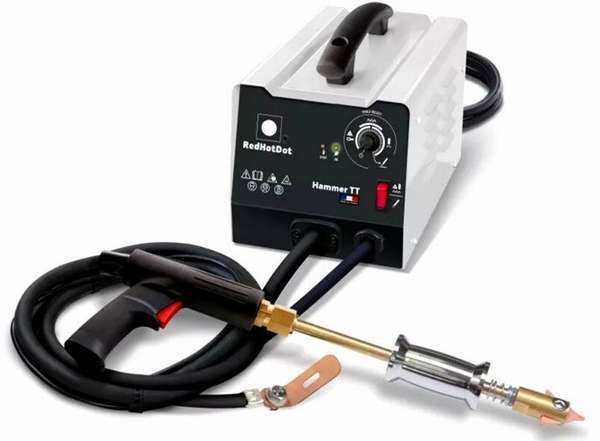

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

Рабочая схема споттера

Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

Споттер для кузовного ремонта своими руками

Существует несколько вариантов, как сделать споттер для кузовного ремонта своими руками из отслуживших своё приборов. Рассмотрим подробно каждый вариант сборки.

Подбираем комплектующие

Главная и самая сложная часть работы – подобрать правильный трансформатор. Для создания необходимого токового импульса нужен трансформатор на 1500 А. Если у вас такого нет под рукой, чуть позже расскажем, как сделать его самостоятельно.

Кроме этой важнейшей детали для сборки споттера потребуются: обратный молоток, блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Как правильно переделать трансформатор для споттера

Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод. Рассмотрим порядок работ более подробно.

Иллюстрация	Описание действия
	Для работы используем 2 пустые болванки от катушек, наша задача их соединить в одну
	Отрезаем выступающие боковые части с двух катушек, склеиваем секундным клеем, обматываем тканью и заливаем лаком. Углы проклеиваем картоном. Это сделано для того, чтобы при намотке не перегибало провод. У нас получилась одна большая болванка.
	Начинаем намотку проводом в несколько слоев, диаметр 1,1 мм. В нашем случае получилось около 112 витков на ряд. Каждый слой прокладываем изоляционной бумагой. Это сведет к минимуму риски межвитковых замыканий.
	Делаем ответвление. Их будет три штуки. Можно менять напряжение на вторичке не сматывая ее. Это слегка увеличит нагрузку на первичку, но для кратковременных работ, к примеру, переключения тока с 3 Вольт, на 5-ть вполне подойдет.
	Выводим провода из катушки

Важно! Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Если вы хотите получить дополнительные знания, как правильно намотать трансформатор для споттера, посмотрите это видео

Изготовление блока управления

Главная задача при сборке блока управления – корректно соединить перемычки для разрыва контактов первичной сети. Основные схемы мы привели ранее. Кроме того, в блок управления заводятся провода, контакты для пусковой кнопки, а также других переключателей, необходимых для работы.

Выбор корпуса споттера и силового провода

Несмотря на то, что вы делаете самодельный инструмент, необходимо позаботиться об эстетике. Поэтому корпус агрегата (то, на что будут обращать свое внимание те, кто будут обращаться к вам за помощью), важно сделать функциональным и удобным. Заранее продумайте, какие управляющие элементы и где вы хотите разместить.

Корпус для споттера может быть выполнен из разных материалов: металла, пластика и даже дерева. Некоторые мастера используют системный блок для ПК. Это достаточно удобно, так как в нём уже имеется возможность установить микросхемы и кулеры. Иногда в качестве защиты используется деревянный короб с откидной крышкой. В некоторых моделях предусмотрена выдвигающаяся телескопическая ручка для переноски.

Главная задача – обеспечить возможность вскрытия коробки и доступ ко всем элементам управления в любой момент. Габариты корпуса выбираются индивидуально, лучше обработать конструкцию диэлектрическим материалом.

Особое внимание следует обратить на качество сварочного кабеля. Расчет длины производится по такому принципу. На каждые 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м.

Изготовление рабочего сварочного пистолета – подробная фото и видеоинструкция

Сварочный пистолет – один из важнейших элементов споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельный агрегат.

Некоторые умельцы как могут упрощают и ускоряют себе работу. Рассмотрим,как работает одно из таких устройств, наиболее интересное на наш взгляд – пистолет для приваривания шайб с помощью споттера.

Иллюстрация	Описание действия
	Конструкция предполагает использование пневмопистолета, который обеспечивает подачу крючков для эффективного крепления споттером. Цилиндр и поршень пневнопривода по сути, являются обычной металлической трубкой и металлическим круглый стержнем.
	Корпус был изготовлен из нержавейки толщиной 1 мм. Центральный подвижный механизм – затвор был сделан из медной трубы миллиметровой толщины.
	Труба была разрезана, расправлена и сделано 2 куска медной пластины. В одной пластине был сделан вырез под свариваемую шайбу, затем 2 пластины были соединены между собой.Таким образом,нам удалось избежать фрезерных работ.
	Пистолет является пневмоприводом для затвора, он помогает передернуть его и тем самым, выдвинуть следующую шайбу для сварки.

В большинстве же случаев в качестве основы для сварочного пистолета выступает монтажный клеевой пистолет. Главная задача, разработать такую конструкцию, которая позволяла бы поменять электрод без разборки.

Иногда для работы используется еще одна насадка – пуллер для споттера. Он выполняет сразу две функции сварку и выравнивание поверхности.

Иллюстрация	Описание действия
	Как мы видим насадка позволяет не только проводить контактную точечную сварку, но и одновременно слегка выравнивать поверхность.
	В процессе работ не забывайте сверяться по уровню

Изготовление обратного молотка для споттера своими руками

Обычно его собирают из металлических прутов, сваривая их и оформляя наконечник при помощи гаек. Болванка на штыре должна перемещаться свободно, чтобы создавать обратную тягу во время работы. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто.

Предлагаем вам короткую видеоинструкцию, как сделать обратный молоток.

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего в качестве основного агрегата для переделки споттера используют инверторный сварочный аппарат.

Главное – подготовить трансформатор для создания нужной силы тока и сделать пистолет.

Если у вас есть резервный сварочный аппарат, то мы поможем вам решиться на переделку его в споттер. Как сделать споттер своими руками из инверторного сварочного аппарата смотрите в этом видео.

Споттер из микроволновки

Переделка споттера из микроволновки своими руками имеет свои особенности. В целом схема и последовательность работ не отличается от процесса сборки инверторного агрегата, однако нам необходимо настроить прибор так, чтобы добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Рассмотрим коротко этапы работ.

Иллюстрация	Описание действия
	Подготовим трансформаторы от микроволновки для работы.
	Освобождаем необходимую нам первичную обмотку.
	В освободившийся корпус нам необходимо позже уложить кабель вторичной обмотки.
	Вот так выглядит наш трансформатор в сборе.
	А так выглядит уже вся трансформаторная сеть. Осталось только вывести необходимые элементы на корпус и подключить блок питания.

Споттер своими руками из старого аккумулятора

Споттер из аккумулятора – отличный вариант походного инструмента. Для работы с ним не нужно подключение к сети.

Схема подключения следующая: на минусовую клемму подсоединяется корпус реле и сварочный провод. На конце провода приваривается контакт, предназначающийся для крепления на сварочную деталь, которую нужно выпрямить.

Плюсовая клемма подсоединяется к реле своими при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету.Кроме того, от плюсовой клеммы идет провод к контакту управления.

Как правильно работать самодельным аппаратом

Процесс работы предполагает определенную последовательность действий. Расскажем о них подробнее.

Иллюстрация	Описание действия
	Главное условие для качественной работы споттера – чистота обработки свариваемой поверхности. Обычно поверхность зачищается болгаркой с лепестковой жесткой насадкой.
	Следующий этап – привариваем массу.
	Используя насадку обратный молоток начинаем выправлять металл: от краев вмятины к центру. Работы выполняем на минимальном токе.
	С помощью споттера привариваются специальные крепежи. Это могут быть крючки, или, как в нашем случае, обычные звенья от цепи.
	Такое крепление необходимо для того, чтобы с помощью гребенки для споттера или своими руками выправлять глубокие продольные выбоины на металле. А дальше матера зачищают поверхность и от деформации не остается и следа.

В завершении статьи немного о технике безопасности при работе с оборудованием:

1. Очень важно регулярно осматривать и прочищать все детали прибора.
2. Обратите внимание на правильное подключение и изоляцию проводов. А также на заземление устройства.
3. Если вы планируете обрабатывать большую поверхность – не забудьте надеть специальные защитные очки.
