Источники света этой категории очень востребованы современным рынком. Они расходуют небольшое количество энергии, отличаются долговечностью и устойчивостью к различным внешним воздействиям. Однако любое техническое устройство может выйти из строя в процессе эксплуатации. Нельзя исключить и заводской брак, который может проявится после завершения официального гарантийного срока. Квалифицированный ремонт светодиодных ламп своими руками поможет устранить проблему без лишних затрат. В данной статье приведены технологии восстановления работоспособности устройств в домашних условиях с пошаговыми инструкциями и пояснениями.
Принцип работы и устройство светодиодной лампы 220 V
Следует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.
Все они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.
Подробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.
Драйвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.
В этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов. На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания. Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.
Основные причины поломок светодиодных ламп
В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.
Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.
Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.
Качественный ремонт светодиодных ламп своими руками
Чтобы исключить сомнения, проверяют 220 V непосредственно в патроне. Для этого используют мультиметр, пробник фазы (отвертку с встроенным индикатором фазы), либо вкручивают другую работоспособную лампу.
Иллюстрация | Как отремонтировать светодиодную лампу своими руками: пошаговая инструкция с комментариями |
---|---|
Проще всего, когда есть запасные светодиоды типа SMD нужного типоразмера. В этом примере рассмотрен более сложный технологический процесс. Здесь один из старых приборов разбирают для извлечения необходимой детали. | |
Такую лампочку разобрать не сложно. Рассеиватель снимается вращательным движением, без приложения лишних усилий. | |

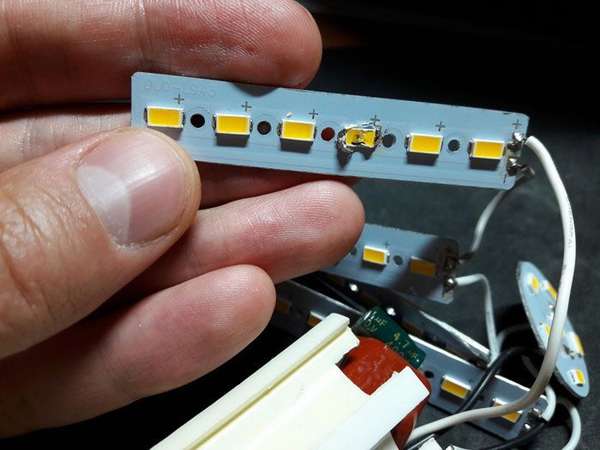

На фотографии виден почерневший неисправный светодиод. Эти приборы устанавливают последовательно, поэтому неисправность одного элемента разрывает соответствующую электрическую цепь. | |
Мастер часто выполняет ремонт ЛЕД-ламп, поэтому собрал специальную конструкцию. На деревянной дощечке он закрепил патрон и клавишный выключатель для проверки и удобной фиксации прибора при выполнении рабочих операций. | |
Чтобы извлечь светодиоды донорскую плату закрепляют в зажиме «крокодил» специального приспособления «третья рука». Его снизу нагревают строительным феном. Когда припой расплавится, детали вынимают пинцетом и откладывают в сторону. Это удобнее и быстрее по сравнению с применением паяльника. | |
Аналогичным образом демонтируют сгоревший элемент. Перед заменой обращают внимание на соответствие контактных групп (одна из них больше). По аналогичной методике, с применением пинцета и строительного фена устанавливают новый светодиод. | |
Далее плату помещают на диэлектрическую мягкую подкладку для проверки. Используют обычный мультиметра. В режиме «прозвонки» на его щупах есть постоянное напряжение 3 V. Рабочий светодиод загорается. | |
Эту процедуру надо выполнять с правильным подсоединением контактов, соблюдая полярность. Опытный мастер рекомендует в процессе ремонта светодиодной лампы проверять соседние детали, которые могут быть испорчены слишком продолжительным высокотемпературным воздействием. | |
Плату устанавливают на место. Для жесткой фиксации используют термостойкий герметик. Припаивают провода питания. | |
Монтируют рассеиватель. Проверяют работоспособность лампы. |
К сведению! В следующих разделах статьи рассказано, как разобрать лампочки светодиодные других типов. Ниже приведены рекомендации по правильной диагностике и решению сложных проблем.
Как разобрать светодиодную лампу и выявить неисправности
В предыдущем разделе была рассмотрена простейшая ситуация. Но производители применяют различные виды соединений, что на практике значительно затрудняет демонтаж. Если рассеиватель не снимается рукой, его можно поддеть ножом. В крайнем случае придется сделать отверстие непосредственно в стыке для вставки острия инструмента.
Некоторые клеевые составы настолько прочны, что разборку выполнить невозможно. В таких ситуациях разрезают лампу по шву с последующим применением герметика в процессе сборки. Неровности снаружи зачищают мелкой шкуркой.
После такой операции освобождается доступ к диммеру. Проверку этой части начинают с визуального осмотра. Если отсутствуют почерневшие детали и обрывы проводов, с помощью мультиметра проверяют последовательно отдельные элементы.
На этом фото стрелками отмечены отдельные блоки питания и управления. К ним подключены светодиоды (единичные или группы), которые заменяют при необходимости.
Замена светодиодов в ходе ремонта светодиодной лампы на 220 В своими руками
При любом направлении струи раскаленного воздуха возможен перегрев нескольких радиодеталей, что увеличит общую стоимость ремонта светодиодной лампы. Подобные сложности возникают при жестком креплении платы на металлическом радиаторе.
Аналогичное приспособление для ремонта ламп можно сделать в соответствии с монтажными размерами определенной модели светодиода и диаметром жала паяльника.
К сведению! Демонтировать неисправную деталь можно без насадки. Для этого вынимают иглой светофильтр, кладут в углубление немного припоя. Далее разогревают через это место выводы до нужной температуры. На соседние элементы платы при такой методике будет оказываться минимальное тепловое воздействие.
Устранение основных причин моргания светодиодных ламп
Такой дефект (отмечен стрелкой) сопровождается появлением щели с окислами. Вполне возможно прерывание электрического контакта. Выявить неисправность даже с помощью увеличительного стекла сложно. Поэтому ремонт светодиодных ламп своими руками заключается в повторной пайке всех посадочных гнезд. Процедура займет определенное время. Но с учетом относительно небольшой сложности схемы, сделать необходимые операции в домашних условиях будет не слишком сложно.
Эта неисправность сопровождается морганием, так как не выполняется функция устранения паразитных колебаний. Также может наблюдаться снижения интенсивности свечения.
Чтобы уточнить необходимость ремонта светодиодной лампы проверяют исправность конденсатора по следующему алгоритму:
- Выпаивают, извлекают деталь из платы. Разряжают, замкнув контакты отверткой.
- Подсоединяют щупы мультиметра в режиме измерения сопротивления, соблюдая полярность (плюс к плюсу, минус к минусу).
- Наблюдают за ростом значения до максимума по мере заряда. Если сразу отображается «1» – прибор неисправен (обрыв). Индикация «0» – короткое замыкание.
Особенности сложного ремонта светодиодных ламп: устройство, электрические схемы современных драйверов
Для более точного поддержания оптимальных электрических параметров и дополнительных возможностей регулировки блоки питания создают на основе специализированных микросхем.
Это устройство выполняет свои функции с помощью модуляции частотно-импульсного типа. После выпрямления диодным мостом и сглаживания паразитных колебаний конденсаторами постоянное напряжение подают на вход микросхемы. Это запускает процесс формирования импульсов на выходе «Gate». Они в свою очередь управляют работой мощного транзисторного ключа.
Если к выводу LD подключить резисторы, будут обеспечено плавное включение светодиода. Для аналогового диммирования (регулировки уровня яркости) в эту цепь вставляют переменный резистор. Внешнее управление организуют подачей сигнала (прямоугольных импульсов) на PWMD.
В этом варианте ремонт светодиодных ламп своими руками затруднен. Кроме более широких знаний в профильной области понадобится специализированное измерительное оборудование. Работоспособность импульсно-частотного модулятора проверяют с помощью осциллографа. В стандартном режиме величина тока через светодиод изменяется по пилообразному графику. Максимальные и минимальные значения зависят от индуктивности в схеме («L») и частоты колебаний на выходе («Gate»). Для проверки конденсатора, резисторов и других элементов применяют типовые методики.
