Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Перепады напряжения в электросети − сегодня довольно частое явление. Особенно это заметно в домах старой постройки и частном секторе. Произойти они могут по различным причинам – отгорание «нуля», перекос фаз при избыточной нагрузке на одну из них или даже возникновение аварийной ситуации на распределительной подстанции. Естественно, что каждый скачок губительно влияет на бытовую технику в доме. Выходом станет установка реле напряжения 220 В для дома, которое при определённом снижении или увеличении показателей тока в сети отключит подачу электроэнергии. Сегодня разберёмся, какие виды таких реле бывают, как их подключить, а также рассмотрим модели подобных устройств наиболее известных брендов.

Реле напряжения 220В для дома

Содержание

Что такое и для чего служит реле напряжения для дома

Многие путают такие устройства, как «реле напряжения» и «стабилизатор», что в корне неверно. Несмотря на то, что ими выполняется похожая работа – защита бытовых электроприборов, делается это по-разному. Стабилизатор сглаживает скачки без отключения электричества, а вот реле максимального напряжения отключает сеть при критическом снижении или повышении. Стоимость стабилизатора значительно выше, да и по габаритам он крупнее. Реле напряжения 220 В по размерам напоминает обычный автомат (речь идёт об устройстве, монтируемом на DIN-рейку).

Читайте также:  Экономим деньги, сохраняя тепло: тепловизор для обследования зданий и сооружений

Реле напряжения 220 В для дома: зачем оно нужно

Опытные электромонтёры советуют подключать дорогую бытовую технику только через подобные устройства, независимо от наличия перепадов напряжения в квартире или частном доме. Приведём пример. На подстанции произошла авария – фазный провод замкнул на нулевой. В этом случае ноль отгорает, а в квартиру начинает подаваться 2 фазы, что вкупе составит 380 В. В результате все включённые в сеть бытовые приборы выходят из строя.

Такие устройства легко устанавливаются в распределительный щит или бокс

Ещё одна ситуация. На две фазы из трёх в многоквартирном доме создана слишком большая нагрузка, с которой подстанция справиться не может. В результате перекоса фаз на третью напряжения не хватает. И если для ламп накаливания это не столь важно (только свечение станет тускнеть), то для холодильника и кондиционера такая ситуация губительна. Это приведёт к выходу из строя компрессора, который не сможет запуститься и перегреется.

Принцип работы реле и напряжения

Поняв, для чего нужно реле напряжения, несложно разобраться и с принципом его работы. При превышении установленного пользователем нижнего или верхнего порога контроллер устройства даёт команду на отключение подачи электроэнергии. В отличие от автомата, реле напряжения и тока (УЗМ, т.е. устройство защиты многофункциональное), как и обычное реле напряжения, не требует участия человека для последующего включения. Через определённый промежуток времени, установленный пользователем, устройство самостоятельно подаст напряжение на линию.

Немного о регуляторе СР-720Важная информация! Для обычных бытовых приборов временной диапазон включения составляет 3 сек., а вот для холодильников или кондиционеров, если они подключены через реле защиты от скачков напряжения, необходима задержка в 2−3 мин. Это следует учитывать при установке и программировании прибора.

Если в квартире или частном доме установлен кондиционер, то наряду с подобным устройством защиты имеет смысл установить отдельный на розетку. Это создаст дополнительную защиту. Реле защиты от перенапряжения подаст нагрузку через 3 сек., а дублирующее устройство на розетке ещё 3 мин будет отключено. Это избавит от поломки кондиционера. Не помешает установить подобное реле защиты от перенапряжения и на розетку холодильника.

Для кондиционера можно использовать более высокотехнологичные реле напряжения с терморегулятором, но их стоимость намного выше среднего

Реле напряжения 220 В для дома: управление и дополнительные возможности

Управление устройства осуществляется с помощью кнопок на передней панели. Устанавливается нижний предел (обычно от 190 до 210 В). Шаг переключения составляет 1−2 В. После таким же образом выставляется верхний предел (220−280 В, шаг в 1−2 В). На последнем этапе можно установить задержку включения – от 3 до 900 сек.

Номинальный ток прибора зависит от марки и модели и может быть равен 25А, 32А, 40А, 50А или 63А. Этот параметр будет зависеть от нагрузки, создаваемой всеми потребителями в квартире или частном доме, подключёнными к 3- или 1-фазному реле контроля напряжения. Но это лишь общие сведения. В зависимости от марки и модели, перечисленные параметры могут отличаться.

Довольно удобны простые розетки со встроенным реле напряжения

К дополнительным возможностям можно отнести термозащиту, срабатывающую при внутреннем перегреве. Она отключает устройство при нагреве до определённой температуры, что может произойти при плохом контакте.

Разделение устройств защиты по типу подключения

По типу подключения можно выделить три вида:

  • реле-розетка,
  • реле-удлинитель,
  • для установки на DIN-рейку.

Попробуем подробно разобрать, какие отличия есть у этих видов, в чём преимущества и недостатки каждого из них.

Но более распространёнными являются вот такие простые и недорогие модели

Достоинства и недостатки реле напряжения в розетку

Такие приборы не требуют монтажа и выглядят как обычный переходник. Реле втыкается в розетку, а к нему подключается бытовой прибор. Удобное РН, но только при условии, что к нему будет подключён лишь один электроприбор.

РН-удлинитель и его особенности

Отличием от предыдущего варианта является наличие двух и более розеток. Если требуется подключение нескольких потребителей, находящихся поблизости (к примеру, кухонные бытовые приборы), то лучше приобрести именно такое РН. Минус заключается в малом номинальном токе – такие устройства выдерживают не более 16А (как и реле-розетки).

Такие устройства используются, когда нужно подключить больше одного прибора в помещении

Реле напряжения, устанавливаемое на дин-рейку

Более мощные устройства, позволяющие подключить все приборы в квартире или частном доме. Произвести монтаж такого оборудования вполне возможно даже без опыта электромонтажных работ, при соблюдении определённых правил техники безопасности. О схемах подключения РН различных фирм мы сегодня ещё поговорим.

Игорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаДо работы проектировщиком у меня был опыт работы электромонтёром. Поэтому хочу обратить ваше внимание на то, что, если вы решили самостоятельно подключить реле напряжение, устанавливаемое на DIN-рейку (или любое другое электрооборудование), предварительно отключите напряжение! Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни.Реле напряжения, устанавливаемое надин-рейку

Разделение РН по количеству фаз

Напряжение в сети квартир чаще всего составляет 220 В (за исключением многоквартирных домов, где установлены трёхфазные плиты), а вот в частных секторах обычно подводится 380 В. РН для этих сетей отличаются как по способу подключения, так и по функционалу. Рассмотрим 3-фазное и 1-фазное реле контроля напряжения более подробно.

Однофазное реле с сенсорным управлением немного дороже, чем с механическим

Однофазное реле контроля напряжения и его особенности

Такие устройства применяются для всех видов бытовых электроприборов, за исключением варочных плит, требующих для работы напряжения 380 В.

Полезная информация! Если к вводному щиту частного дома подходит три фазы, и они распределены по разным группам жилища (задействованы все), стоит устанавливать 3 однофазных РН. Причиной тому служит возможный перекос из-за большего потребления мощности одной из групп. В случае перекоса при монтаже трёхфазного реле напряжения, будут происходить периодические отключения по всем линиям, подключённым к РН.Трёхфазные приборы не всегда применимы. Их область – электромоторы

Трёхфазные РН и область их применения

Область применения таких приборов защиты весьма ограниченна. Их устанавливают для защиты трёхфазных электродвигателей. Другого применения им не нашлось. Здесь установка трёх однофазных РН не подойдёт – перекос фаз губителен для электромоторов. Обмотки двигателя начинают греться, что приводит к замыканию или отгоранию жилы.

Критерии выбора РН: что нужно знать при приобретении

Приобретая реле напряжения, следует обратить внимание на несколько параметров домашней сети:

  • диапазон напряжений, при котором работает устройство, и есть ли возможность его настройки самостоятельно,
  • наличие дополнительного функционала (термозащиты),
  • потребляемый ток. Не стоит опираться на то, что все приборы одновременно не работают. Лучше иметь небольшой запас. Если техническая документация прибора утеряна, а на корпусе лишь данные по потребляемой мощности, то по количеству Ватт также можно вычислить ток,
  • важным критерием является и большое количество отзывов о выбранной модели в сети Интернет. Многие не придают этому значения, а зря.

Игорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПриобретайте подобное оборудование только у проверенных продавцов. В магазине (а тем более на интернет-ресурсах) испытать вам его не удастся, а гарантийный ремонт – довольно затратная по времени процедура.Такое оборудование устанавливается как снаружи, так и внутри квартиры или частного дома

Как подключить реле напряжения: рекомендации по монтажу

Подключение РН может быть произведено различными способами – отдельно либо совместно с контактором, посредством которого осуществляется коммутация. Чтобы уважаемому читателю было проще ориентироваться, предлагаем просмотреть обучающее видео по подключению РН с установкой на DIN-рейку, которое объяснит весь монтаж пошагово.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

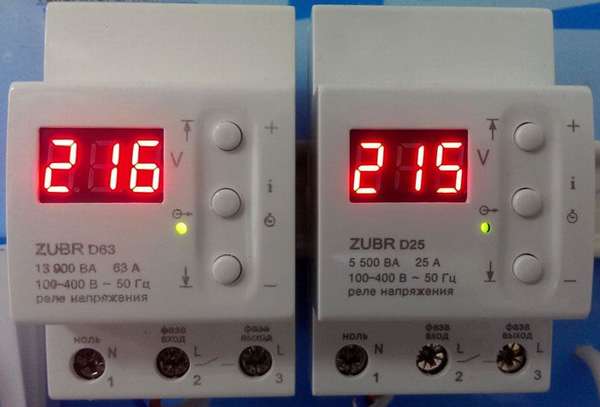

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Предлагаем ознакомиться со схемой подключения этого РН.

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

  • простота монтажа,
  • большие номинальные токи (до 63А),
  • автоматическое включение, задаваемое пользователем (10 сек. или 6 мин),
  • используется со всеми типами заземления,
  • диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Ниже представлена схема подключения реле напряжения РН 113.

Продлеваем срок службы электроприборов: реле напряжения 220В для дома

Средняя стоимость РН на российском рынке

Сейчас разберёмся, по какой стоимости можно купить реле напряжения 220В для дома, попутно отметив некоторые характеристики устройств. Средняя стоимость, отмеченная в таблице, указана по состоянию на апрель 2018 года.

Марка, модель Мах мощ-ность, кВт Номи-нальный ток, А Место уста-новки Наличие термо-защиты Средняя стоимость (по состоянию на апрель 2018 г.), руб.

Новатек-Электро РН 113

7 32 DIN-рейка Есть 1700

DigiTOP V-protector 10AS

2.2 10 Розетка Есть 1400

DigiTOP Vp-20A

4.4 32 DIN-рейка Есть 1900

Новатек-Электро РН-116

3.5 16 Розетка Нет 1600

ZUBR RBUZ D63t

13,9 63 DIN-рейка Есть 2900

Есть и более дорогие модели, но в сегодняшнем обзоре мы их рассматривать не будем. Те же, которые вошли в нашу таблицу, можно смело назвать идеальными по соотношению «цена−качество».

Электрощит должен быть настолько аккуратно смонтирован, насколько это возможно

Подводя итоги

В заключение можно сказать, что на сегодняшний день реле напряжения стало не роскошью, на которую не стоит тратиться, а необходимым устройством, способным защитить от огромной дыры в бюджете в случае сильного скачка напряжения и выхода из строя бытовых домашних приборов. Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Редакция Seti.guru будет рада ответить на ваши вопросы (если они появились по ходу прочтения) в обсуждениях ниже. Там же можно поделиться своим опытом в использовании подобного оборудования – он будет весьма полезен начинающим домашним мастерам. А напоследок предлагаем посмотреть короткое, но весьма информативное видео по сегодняшней теме.
