Покупаем станок для заточки цепей бензопил: критерии выбора производительного оборудования

Цепи бензопил достаточно быстро изнашиваются, особенно при сильных продолжительных нагрузках, поэтому для восстановления их работоспособности применяется специальное оборудование. При использовании пил на приусадебном участке можно обойтись ручным инструментом для заточки режущих элементов. Если предстоит длительная и частая эксплуатация, целесообразно приобрести специальный станок для заточки цепей бензопил. Редакция Seti.guru подготовила подробный обзор, который позволит легче определиться с выбором в пользу ручного или автоматического оборудования, узнать нюансы его эксплуатации, познакомиться с основными характеристиками и функционалом.

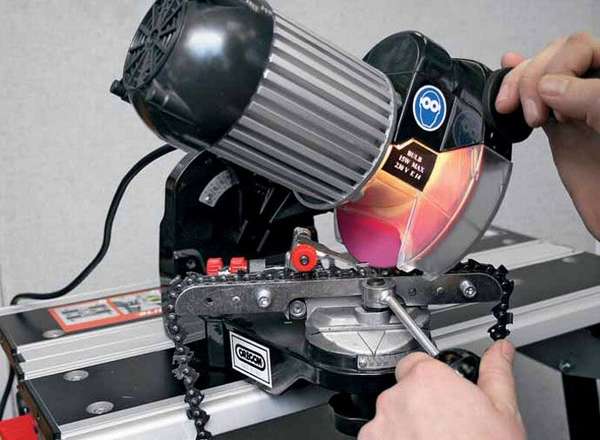

Станок для заточки цепей бензопил

Устройство заточных станков для цепей бензопил и их технические характеристики

По мере обработки древесины цепь для продольного пиления нуждается в заточке зубьев, которые являются её режущими элементами. Для этих целей применяются специальные станки, имеющие конструктивную схожесть с отрезными моделями. В устройстве прибора имеется электродвигатель, приводящий в движение шпиндель, на котором фиксируется абразивный круг для заточки цепей бензопил. Станок оснащается тисками и зажимным приспособлением. С их помощью цепь устанавливается под определённым углом (по отношению к диску) для последующей заточки.

Читайте также:  Стиральная машинка под раковину: параметры выбора, достоинства и недостатки

Фиксирующий механизм в устройстве заточного станка

Станина заточных станков оснащается механизмом регулировки глубины реза, а также кнопка пуска. У большинства моделей есть устройство с градуированной шкалой, при помощи которого выставляется рабочий угол. Используя рукоятку, оператор имеет возможность регулировать ход подвижной части станка. Также на станках имеются защитные кожухи, обеспечивающие безопасную работу.

Таблица 1. Основные технические характеристики заточных станков

Техническая характеристика Описание
Частота вращения рабочего элемента (шпинделя) Качество и скорость выполнения заточки напрямую зависят от величины частоты вращения шпинделя. Чем она выше, тем быстрее оператор сможет обработать режущие кромки зубьев. На лесопилках и прочих предприятиях используют станки, у которых скорость вращения колеблется в пределах 7,5 тыс. Для работы в домашних условиях применяются приборы с показателем частоты вращения до 3 тыс. об/мин.
Диаметр заточного круга Размер дисков точилок цепей для бензопил подбирается от назначения обрабатывающих станков. При небольших объёмах работ применяют круги диаметром 105 мм, выше – на промышленных предприятиях.
Мощность оборудования При выборе заточного станка необходимо обращать внимание на его мощность. Для эксплуатации приборов в домашних мастерских и на небольших предприятиях нужно подбирать модели, работающие от бытовой электросети (220В). Такое оборудование является маломощным и потребляет небольшое количество электроэнергии. Для лесопилок целесообразно подбирать оборудование, мощность которого превышает 0,3 кВт.

Совет! Чтобы проводить заточку зубьев цепи максимально быстро, следует приобретать модели, которые оснащаются механизмом поворота рабочей головки. Эта дополнительная функция уменьшает количество перестановок. Также в конструкции имеется ограничитель угла наклона, что обеспечивает получение одинакового реза кромки зубьев на всей длине цепи.

Инструмент для заточки цепи бензопилы: виды и принцип функционирования

Существует несколько категорий заточных станков, основными из них являются: автоматические и ручные. Рассмотрим принцип работы каждого из них.

Особенности эксплуатации автоматических точильных станков для цепей бензопил

На сервисных предприятиях и лесопилках, выполняющих большие объёмы работ, применяют автоматические заточные установки. Такие приборы функционируют от электросети, позволяют с высокой точностью обрабатывать пильные ленты и обеспечивают высокую скорость обработки зубьев.

Стационарный заточной станок для цепей бензопил

Электрические станки существенно повышают эффективность работы оператора и позволяют автоматизировать процесс заточки режущих элементов. При выборе стационарного автоматического агрегата стоит учитывать такие технические характеристики, как мощность двигателя, скорость вращения шпинделя, массогабаритные показатели и уровень шума.

Принцип работы ручных станков для заточки цепей бензопил

Пильные элементы можно качественно обработать при помощи ручного станка либо набора для заточки цепи бензопилы при условии незначительной нагрузки на режущие элементы. Такое оборудование целесообразно использовать в домашних условиях либо на небольших хозяйственных предприятиях.

Ручное устройство для заточки режущей кромки цепей бензопил

Ручные станки имеют компактные габариты, которые можно легко перевозить с собой на различные расстояния. Оборудование представляет собой зажимное устройство с контуром для установки напильника под определённым углом.

Ручная обработка цепи

Приспособления позволяют быстро и точно заточить режущие кромки непосредственно на месте проведения распиловочных работ. О том, как правильно выполняется ручная заточка цепи бензопилы на станке, можно узнать из видео ниже.

Видео «Особенности применения ручного заточного станка»:

Заточка цепей на стационарных и мобильных станках

Стационарные станки располагаются неподвижно на верстаках в мастерских, и для их полноценной работы требуется подключение к электросети. Оборудование позволяет максимально точно выставить нужный угол наклона и выполнить рез. Электроустановки также можно использовать для корректировки резцов, свёрл и правок фрезы.

Мобильная заточная установка

Ручные станки являются походным вариантом автоматических агрегатов. Для заточки зубьев оператору необходимо закрепить устройство на шине бензопилы, ослабив зажим цепи. После этого выбирается определённый угол, и каждое звено затачивается поочерёдно руками при помощи напильника.

Артём КрикуновМнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаСовет! Чтобы максимально эффективно выполнить заточку цепи, в качестве шаблона следует взять зуб, который изношен больше остальных. Затем под него выполняется подгонка остальных пильных элементов. Благодаря такому подходу обеспечивается равномерное распределение нагрузки, а также исключается разрыв слабых звеньев.

Достоинства и недостатки ручных и автоматических моделей

Автоматические заточные станки для бензопил позволяют выполнять большие объёмы работ, при этом требуется минимальное участие оператора. При помощи зажимного устройства достаточно зафиксировать цепь, выставить нужный угол и включить прибор.

Ручная правка режущей кромки

Опытный мастер при помощи станка выполняет полную обработку в течение четверти часа. На видео можно посмотреть, как точить цепь бензопилы станком, подключённым к сети.

Видео «Автоматическая обработка цепи бензопилы»:

Среди недостатков автоматических агрегатов стоит выделить значительный износ пильных элементов цепей. После заточки зубья нужно вновь обрабатывать через 3−4 применения пилы. Существенным плюсом ручных моделей является невысокая цена на заточные станки для цепей бензопил. Такое оборудование можно использовать практически в любых условиях. К недостаткам оборудования следует отнести невысокую скорость обработки цепей и определённые сложности с настройкой нужного угла пила. К тому же приспособления для заточки цепей бензопил своими руками не предназначены для правки большого количества режущих кромок.

Как правильно выбрать заточное устройство для цепей бензопил

Помимо технических характеристик, существует ряд важных критериев, которые следует учитывать при выборе модели заточного станка. Обратите внимание на наличие в конструкции поворотных головок и механизма зажима.

Зажимной механизм станка

При отсутствии такого функционала оператору будет достаточно сложно правильно выставить нужный угол реза. Сюда же стоит отнести модели, у которых подвижным является только механизм зажима.

Защитный элемент заточного оборудования

Дополнительные возможности оборудования обеспечивают эффективную работу мастера. Современные модели заточных станков оснащены следующими функциями:

  • мокрой шлифовки,
  • регулировки степени натяжения звеньев,
  • охлаждающей системой,
  • автоматическим зажимом деталей.

Для обеспечения безопасной работы устройства следует выбирать модели, у которых имеются защитные кожухи и экран, защищающий оператора от попадания искр. Немаловажную роль также играет выбор производителя заточного оборудования. Среди известных брендов, продукция которых пользуется заслуженным уважением среди многих мастеров, следует выделить Бригадир, Oregon, Stihl, Sadko и другие.

Популярные модели станка для заточки пильных цепей

Стоимость оборудования зависит от технических параметров устройства, модели станка и производителя устройства. Приведем несколько самых популярных марок и производителей заточных станков.

Станок для заточки цепей бензопил Штиль

Заточной автоматический станок Stihl USG предназначен для широкого использования. Помимо цепей бензопил, с его помощью можно обрабатывать различные инструменты. В модели отсутствует поворотный механизм.

Модель Stihl USG

Угол наклона регулируется согласно рекомендациям производителя. Станок нежелательно использовать для обработки цепей, изготовленных из твердосплавных материалов и со шлифованной кромкой зубьев. Модель Штиль USG обладает мощностью 0,18 кВт, работает от сети в 220 В. Уровень шума прибора составляет 75 дБ, скорость вращения шпинделя − 2,8 тыс. об/мин.

Станок для заточки цепей для бензопил Орегон 519789

Профессионалы непременно оценят возможности заточного станка Oregon 519789. Модель обладает высокой производительностью и оснащена множеством полезных функций и конструктивных особенностей.

Модель Oregon 519789

На станине установлены подвижные тиски, которые можно перемещать в поперечном направлении. В комплекте имеются 3 абразивных диска, позволяющих обрабатывать различные материалы. Мощность прибора для пильных цепей составляет 0,214 кВт, работает оборудование от бытовой электросети. Число оборотов шпинделя равно 2,8 тыс. об/мин.

Заточной станок Sadko SCS-180

Отличительной особенностью модели станка Sadko SCS-180 является наличие высокооборотного электромотора, мощность которого составляет 0,18 кВт. Прибор способен обеспечить скоростную заточку цепей для бензопил высокого качества.

Станок Sadko SCS-180

Конструкция модели оборудована защитным экраном из прозрачного полимера, позволяющим оператору безопасно выполнять работу. Также на станке имеется регулировочный механизм, благодаря чему можно легко изменять угол наклона в диапазоне 35°. Скорость вращения шпинделя составляет 6 тыс. об/мин. Весит заточная установка 2,2 кг.

Станок заточной Бригадир GM4P

Профессиональная модель заточного станка Бригадир GM4P представляет собой высокопроизводительное оборудование. Прибор оснащается высокооборотным электромотором мощностью 0,65 кВт.

Станок Бригадир GM4P

К особенностям конструкции следует также отнести улучшенное устройство зажима цепи, а также наличие устройства рабочей зоны оператора. Модель предназначена для продолжительной эксплуатации под большой нагрузкой. Станки Бригадир применяются на промышленных предприятиях и лесозаготовках. Для заточки цепей допускается использование абразивных кругов диаметром до 104 мм.

Как сделать станок для заточки цепей своими руками – основные нюансы

Конструктивной особенностью любого станка является наличие станины. При самостоятельном изготовлении прибора в качестве основы можно использовать слесарные тиски.

Вариант сборки самодельного заточного станка

Также потребуется изготовить заготовку под крепёж, которая затем будет фиксировать самодельный станок для заточки цепей на поверхности верстака. К основанию прибора следует закрепить шину (поворотную) с фиксаторами. На ней будет фиксироваться цепь для заточки.

Также необходимо установить приспособление для заточки. Сделать это можно при помощи кронштейна. В качестве электропривода используется маломощный мотор. Чтобы поднимать и опускать привод устройства, необходимо установить опорную рукоятку.

Самодельная установка с зажимным механизмом

Изготавливая своими руками приспособление для заточки цепей бензопил, следует позаботиться о наличии осветительного прибора, а также элементов защиты (щитки, экраны). Они защитят глаза оператора во время выполнения работ. Посмотрите видео, как заточить цепь бензопилы на станке собственной сборки.

Видео «Особенности самостоятельной сборки заточного станка»:

По какой цене можно выгодно купить заточной станок для цепей бензопил – обзор цен

Рассмотрим в данном разделе примерные цены, по которым можно купить станок для заточки цепей бензопил. Информация представлена в таблице ниже.

Таблица 2. Средние цены на популярные модели заточных станков

Модель станка Изображение Цена в рублях (по состоянию на май 2018 г.)
Бригадир GM4P Покупаем станок для заточки цепей бензопил: критерии выбора производительного оборудования 3100
Stihl USG Покупаем станок для заточки цепей бензопил: критерии выбора производительного оборудования 28700
Орегон 519789 Покупаем станок для заточки цепей бензопил: критерии выбора производительного оборудования 30570
Sadko SCS-180 Покупаем станок для заточки цепей бензопил: критерии выбора производительного оборудования 3500
Энергомаш ТС-60016 Покупаем станок для заточки цепей бензопил: критерии выбора производительного оборудования 2980

Уважаемые посетители онлайн-журнала Seti.guru! Поделитесь с другими читателями своим опытом использования заточных станков для цепей бензопил. Также вы можете предложить идею по самостоятельной сборке оборудования.
