Паяльник для микросхем: виды, области применения и характеристики

Паяльник для микросхем это ручной инструмент, который применяется при нанесении тонкого слоя припоя (олова) и для нагрева деталей, плавления флюса и нанесения его на место спайки. Вся работа проводиться с помощью тонкого наконечника (жала), который нагревается огнем или током. Есть разные виды паяльников и предназначаются, как правило, только для одного вида работ.

Требования к устройству

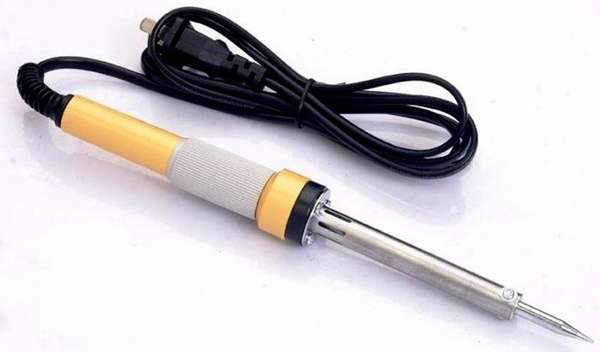

Прибор представляет собой легкое устройство с очень маленьким жалом. Таким образом, можно легко произвести аккуратную пайку тонких проводов, не повредив микросхему или плату. Паяльники для пайки микросхем имеют свои характеристики, которые помогают выполнять столь аккуратную работу. Как правило, пайка схем требует особой внимательности и точности в отличие от пайки навесных радиоэлементов (конденсаторов, резисторов).

Примечание! В процессе самое важное, это не перегреть материал и не подвергнуть элементы плохому воздействию статического тока.

Некоторые типы очень чувствительны к перепадам температуры и это нужно учесть приступая к работе с микросхемой.

Какой паяльник лучше выбрать, учитывая нагревательный элемент?

Нагревательный элемент прибора имеет второстепенное значение. Его выбирают, опираясь на режим работы самого инструмента. Рассмотрим модели по принципу нагрева.

Нихромовые

Такие паяльники нагреваются с помощью нихромовой проволоки, через которую проходит электрический ток. Ток может быть, как постоянным, так и переменным.

У примитивных моделей спираль намотана на корпус (не проводящий ток), внутри которого находиться наконечник. Для уменьшения потери тепла проволоку помещают в изоляторы.

Плюсы:

1. Неприхотливость в использование.
2. Ударостойкость.

Минусы:

1. Долгий нагрев.
2. Спираль быстро сгорает.

Такие устройства применяют не для профессиональных ежедневных работ, как правило, там, где не так важна высокая производительность.

Керамические модели

В устройствах данного типа применяются керамические стержни, нагрев происходит от контактов под напряжением.

Плюсы:

1. Долгий срок службы.
2. Быстрый нагрев.

Минусы:

1. Подвержен механическим повреждениям.
2. Нужны только родные жала для работы.

Индукционные

В таких паяльниках есть то, что необходимо для пайки микросхем:

• катушка индуктора,
• ферромагнитное покрытие с магнитным полем на жале.

Примечание! При достижении необходимой температуры нагрев прекращается, но при снижении он возобновляется, именно за счет ферромагнитных свойств покрытия.

Плюсы:

1. Автоматический подогрев.
2. Неприхотлив в использовании.

Из минусов стоит отметить то, что для разных температур необходимы разные наконечники, так как температура поддерживается по точке Кюри.

Импульсные

Импульсный паяльник отличается от обычного прибора тем, что в модели имеется частотный преобразователь вместе с высокочастотным трансформатором. В первую очередь идет повышение частоты, а потом она снижается до рабочего значения.

Жало сфокусировано на токосъёмниках вторичной обмотки именно это и дает прохождение больших токов через наконечник и практически мгновенное нагревание. Нагрев происходит по нажатию кнопки на паяльнике, как только она отпускается, происходит остыв.

Плюсы:

1. Мгновенный нагрев.
2. Возможность пайки как крупных, так и мелких элементов.

Из минусов не подходит для длительной работы.

Как подобрать паяльник для микросхем по показателям мощности

Для пайки элементов микросхемы требуется использовать маломощный прибор до 11 Вт. Как правило, чем меньше мощность паяльника, тем безопаснее будет проходить пайка радиоэлементов микросхемы.

Совет! Для новичков в пайке рекомендуется использовать паяльник мощностью до 5 Вт. Использование маломощного устройства снизит порчу микросхемы и других элементов.

Для отпаивания элементов старой микросхемы может понадобиться мощный инструмент. Прибор не должен получать токи высокого напряжения. При подключении мини паяльника к бытовой электросети (220 В) будут создаваться искажения проводки, которые мгновенно сожгут радиоэлемент.

Совет! Лучше выбирать с плоским жалом, им можно прогревать сразу несколько выводов одновременно. При выборе паяльника стоит обратить внимание на устройства с терморегулятором.

При пайке высокочувствительных радиоэлементов необходимо использовать блок питания, в котором есть понижающий преобразователь (до 12 Вт или 36 Вт). Как правило, такие блоки входят в комплектацию.

Это необходимо при использовании толстого наконечника будет затруднительно спаять элементы с микросхемы, так как ножки расположены на расстоянии, меньше миллиметра друг от друга и высока вероятность случайного соединения.

Также качество пайки зависит и от формы наконечника, для микросхем (как правило, выбирают паяльник со скошенным жалом). В большинстве современных моделей есть запасные детали разной толщины.

Устойчивость наконечника

Материал, из которого выполнено жало, тоже влияет на результат пайки, а также на использование устройства. Оптимальным вариантом будет выбор устройства с жалом из термостойкого материала, но стоит соблюдать баланс между ценой и качеством. Материал жала должен соответствовать типу работ, в которых он будет участвовать.

Как выпаять микросхему из платы паяльником легко и безопасно

На сегодняшний день есть множество современных приборов для того, чтобы выпаять микросхему и другие радиокомпоненты из старой платы. Учитывая новейшие технологии, большинство из них дорогостоящие.

Для того чтобы выпаять микросхему с платы можно использовать некоторые способы:

1. С помощью отсоса.
2. Использовать специальные насадки.
3. При помощи паяльника с применением трубочек.
4. Использование специального фена (подходит для больших плат и схем).

Все эти методы требуют немалых финансовых затрат.

Как использовать самодельный паяльник для микросхем? Работаем по старинке

Но можно найти альтернативу цена/качество, используя старый проверенный «дедовский способ».

1. Для этого понадобиться всего лишь игла от медицинского шприца.
2. Ее нужно обточить или просто отрезать острый кончик.
3. Весь процесс занимает несколько минут.
4. В отверстие иглы просовывается ножка чипа и с помощью паяльника нагревается припой.
5. Когда прибой расплавиться, необходимо надавить на иглу чтобы она прошла в отверстие платы, затем немного прокрутить.
6. Таким образом, можно быстро и легко отпаять микросхему и ее ножки будут как новые.

Вот так с помощью обычного шприца и без финансовых затрат можно отпаять микросхему при помощи шприца.

Какой же купить фен для пайки микросхем? Цены на лучшие модели

Модель	Цена, руб.	Описание
Zhongdi ZD-510	3000	Цифровой, ручной. Мощность 1500 Вт,
ELEMENT 8032	3000	Маленький, легкий и удобный в использование. Есть дисплей с отображением всех данных. Напряжение 220В. Частота 50Гц. Температура 100-500C. Режимов 99. Насос турбинный. Мощность 100-650Вт
ELEMENT 858	2450	Модель отличается уникальным дизайном и маленькими габаритами. Благодаря уникальной системе датчиков есть контроль над температурным режимом. Присутствует спящий режим, значительно экономит рабочее пространство.
ELEMENT 858D	2635	Напряжение 220В. Сопротивление 75Ом. Поток 120л/м. Вес 1.6 кг.
ELEMENT 868	2450	Напряжение 220В. Мощность до 650Вт. Поток до 100 л/мин. Температура 100-500C. Нагревательный элемент керамический.
ELEMENT 8858-I	2970	Напряжение 220В. Мощность 650Вт. Температура 100-500C. Поток прямой 120 л/мин. Масса 0.5 кг.

Обзор производителей и моделей

Многие радиолюбители часто теряются в выборе устройств. Но, безусловно, все приобретают специальную паяльную станцию. Для удобства работы необходимо подобрать электроприбор, который подойдет именно вам.

Паяльный инструмент следует выбирать, опираясь на вид деятельности. Перед тем, как купить паяльник электрический для микросхем, давайте определимся с назначением и производителями.

Так, паяльные станции можно разделить на три вида:

1. Для домашней пайки электроприборов.
2. Для работы (ремонта электроники).
3. Спайка деталей автомобиля.

В первую очередь стоит обратить внимание на производителя паяльных станций.

Немецкая фирма «Ersa» и китайский производитель «Quick»

Выбор паяльной станции немецкой фирмы для дома будут не лучшим решением, так как цена очень высока и рациональнее будет покупать ее для профессионального использования.

А вот китайская фирма имеет широкий ассортимент паяльных станций, которые могут подойти как по цене, так и по качеству для работ дома и отличаются отличным качеством.

Паяльные станции производителя «Quick»

• Quick 202В УЫВ – для непрофессионалов.
• Quick 702 ESD – для профессиональных специалистов.

Для работы с деталями автомобилей отлично подходит термовоздушная станция «Lukey 868».

Модели фирмы «Lukey»

На данный момент самые бюджетные паяльные станции производит фирма «Lukey», которая очень популярна. Но мнения об этой компании расходятся. Одни радиолюбители и мастера утверждают, что это самое дешевое китайское оборудование, которое достаточно быстро ломается, а также может стать причиной пожара.

Другие рекомендуют эту фирму для неопытных радиолюбителей, так как при щепетильном отборе моделей станции можно найти достаточно качественно оборудование, которое имеет приемлемую цену для работ в домашних условиях.

Популярные моделями фирмы «Lukey»

• Lukey 702.
• Lukey 852D+.
• Lukey 868.

Советы начинающим радиолюбителям

Перед тем, как купить паяльник для пайки проводов или целую станцию нужно учесть некоторые нюансы:

1. В первую очередь обращаем внимание на нагревательный элемент устройства, так как именно от него будет зависеть температура жала. Таким образом, агрегат, где в качестве нагревательного элемента выступает спираль, нагреваются и остывают долго. Такой тип подходит для длительных работ.



2. Керамическая часть нагревается достаточно быстро и подходит для недлительного применения. Для радиолюбителя без опыта работы отлично подойдет агрегат со спиральным нагревательным элементом.



3. Для мелкой домашней техники отлично подойдет керамический или нихромовый прибор. С помощью него можно выполнить сборку схемы, ремонт бытовых конструкций. Жало необходимо выбирать в виде лопатки, а для мелких деталей скошенное маленького диаметра. Напряжение не должно превышать 10 – 12 Вт.
4. Для проводки отлично подходит импульсный паяльник.
5. Для монтажа плат отлично подойдет приспособление с керамическим нагревателем. Если есть возможность, то стоит покупать прибор, где есть возможность сменить наконечник.

Выводы

При выборе паяльника необходимо учитывать многие его показатели, а также ценовую категорию. Таким образом, при покупке инструмента для микросхем можно опираться на следующие критерии:

• Мощность.

Приспособление для микросхем обязано быть до 10 Вт. Чем меньше мощность, тем безвреднее пройдет спайка чувствительных радиодеталей.

• Форма и материал наконечника.

Спайку схем нужно производить инструментом, у которого очень тонкое жало скошенной формы. Материал стоит выбирать жароустойчивый. Будет лучше, если можно будет менять наконечник, так как иногда для отсоединения деталей может понадобиться кончик в форме лопатки.

• Нагревательный элемент.

Элемент для нагрева выбирают в зависимости от продолжительности предполагаемых действий. Некоторые элементы медленно нагреваются и остывают, они подходят для длительных работ. Быстро нагревающиеся же инструменты рекомендуется применять для недлительного применения.

• Производящая фирма.

Выбирая паяльник для микросхем определённой фирмы, стоит почитать отзывы о производителях. А в завершении предлагаем вам посмотреть видео с обзором разных моделей.

Видео-обзор: как правильно выбрать паяльник
