Паяльная станция своими руками: дорогостоящее оборудование за копейки

В советские времена радиодетали микросхем имели довольно крупные размеры. Поэтому и мастера по ремонту аппаратуры для монтажа использовали обычный паяльник. Сегодня с приходом SMD-элементов печатные платы стали компактными, что уменьшило размеры техники. Однако у этой медали есть и обратная сторона – перегрев SMD-элементов приводит к их выходу из строя, а специальное оборудование имеет высокую стоимость. Неплохим выходом может стать паяльная станция своими руками, изготовление которой не потребует больших затрат. Сегодня поговорим о подобном приборе, разберёмся, насколько сложно его сделать самостоятельно и что для этого потребуется.

Паяльная станция своими руками

Для чего нужна паяльная станция: области применения

Обычный паяльник может разогреваться до 400°С. Такая температура вполне подходит для пайки проводов или ремонта микросхем времён СССР. Но если нужно работать с новыми печатными SMD-платами, нужен совершенно другой температурный режим – 260−280°С. В противном случае место замены одной радиодетали мастер испортит несколько элементов вокруг. Здесь и приходит на помощь паяльная станция, которая позволяет настроить оптимальную температуру.

Полезная информация! Работа с паяльной станцией (ПС) требует некоторых навыков. Поэтому перед тем как выбрать паяльную станцию и использовать её для ремонта дорогостоящего и сложного оборудования, стоит потренироваться на ненужных печатных платах. В противном случае есть риск окончательно испортить технику.Такие ПС являются многофункциональными – можно разогреть печатную плату, тогда выпаять элемент будет проще

Читайте также:  Духовой шкаф с функцией микроволновки: достоинства, технические характеристики, популярные модели

Принцип работы ПС, общие характеристики оборудования

Если утрировать, то принцип работы ПС можно сравнить с обычным паяльником, подключённым через реостат. Однако современная паяльная станция – более сложное электронное устройство, имеющее множество дополнительных функций. К тому же ПС может быть и бесконтактной (воздушной).

Основными функциями современных паяльных станций являются:

  • возможность регулировки нагрева жала. Чем точнее и плавней осуществляется регулировка, тем проще работать мастеру,
  • обязательное наличие защиты от перегрева,
  • температура жала контролируется автоматически, по мере остывания мощность увеличивается.

Каждая модель имеет свои дополнительные функции. При самостоятельном изготовлении можно остановиться на простейшем варианте. Особенно если опыта в создании подобных приборов нет. Но перечисленные параметры обязательны. При отсутствии даже одного из пунктов в характеристиках назвать собранное оборудование станцией будет нельзя.

Разделение ПС на виды по конструктивным особенностям

Паяльная станция может быть воздушной (термовоздушной), контактной, комбинированной или инфракрасной. Каждый из этих видов имеет свою область применения. Для начала рассмотрим общую информацию по каждому из видов, а после разберёмся, как самостоятельно изготовить наиболее востребованные из них – термовоздушную и инфракрасную.

Контактная ПС – наиболее простой и дешёвый вариант

Контактная паяльная станция: особенности прибора

Контактная ПС представляет собой обычный паяльник, оборудованный терморегулятором. Регулятор температуры может быть механическим или электронным. Цена такой паяльной станции значительно ниже, чем стоимость остальных видов. Подобное оборудование можно приобрести за 900−1000 руб. Немного выше стоимость контактной ПС с функцией стабилизации нагрева при касании поверхностей. При прикосновении жала к неразогретой печатной плате автоматика увеличивает мощность.

Бесконтактная инфракрасная ПС: что она собой представляет

Самый современный из всех видов. Благодаря инфракрасному излучению прибор разогревает поверхность печатной платы. При этом нагрев радиодеталей, находящихся на её поверхности, минимален. Стоимость такого оборудования выше, чем у остальных видов. К примеру, инфракрасную ПС «TornadoInfra Pro» можно приобрести по цене 22000 руб.

Термовоздушное оборудование для пайки

В конструкцию устройства включён компрессор. Воздух, подаваемый им, проходит через паяльник, нагреваясь от жала. Именно этот нагретый поток воздуха и разогревает печатную плату и припой.

Интересно знать! Существуют специализированные демонтажные термовоздушные паяльные станции. Их компрессор работает в обратную сторону – на всасывание, что позволяет сразу удалять частицы припоя с поверхности.Термовоздушный прибор позволяет выпаивать труднодоступные для контактной ПС радиодетали

Стоимость демонтажной станции значительно выше. Если обычную термовоздушную ПС «Lukey 852D+ с паяльником» можно приобрести за 5300 руб., то демонтажная «AOYUE 701A++» обойдётся в 13000 руб.

Комбинированные ПС и их особенности

В этих станциях присутствует два вида – контактная и термовоздушная. При помощи термофена разогревается печатная плата, после чего довольно легко элементы выпаиваются жалом.

Артём КрикуновМнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаНаиболее распространённый рабочий диапазон температур – от +120 до +420°С. Этого достаточно для работы со всеми разновидностями радиоаппаратуры, существующей на сегодняшний день.

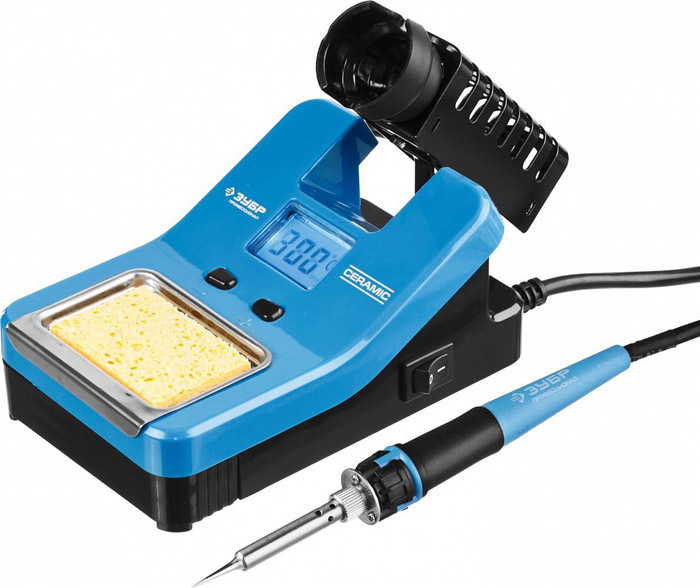

Примеры паяльных станций различных видов:

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Термовоздушная паяльная станция: нюансы изготовления своими руками

Работа по изготовлению самодельной паяльной станции с феном своими руками производится в несколько этапов. Сначала конструируется термофен, после − блок управления, а затем станция собирается и настраивается. При этом сам термофен можно приобрести в магазине или на интернет-ресурсах. Стоимость его невысока, а работу по изготовлению ПС такое приобретение сильно упростит. Однако лучше всего изготовить своими руками фен для пайки, который не требует электронного блока управления. В работе он достаточно удобен, а стоимость деталей для его сборки стремится к нулю. Нам потребуется:

  • стеклянная трубка от электрокамина,
  • нихромовая спираль оттуда же,
  • силиконовый шланг,
  • тонкая стеклянная трубка,
  • старый, можно нерабочий паяльник.

Разберёмся пошагово с использованием примеров, как выполняется эта работа.

Паяльная станция своими руками: пошаговая инструкция

Иллюстрация Выполняемое действие
Паяльная станция своими руками: дорогостоящее оборудование за копейки Внутрь стеклянной трубки от электрокамина вставляем нихромовую спираль от него же. Одну сторону придётся растянуть так, чтобы контакты выходили на один край трубки.
Паяльная станция своими руками: дорогостоящее оборудование за копейки Закрепляем простой изолентой протянутую снаружи вдоль стеклянной трубки нихромовую нить. Теперь нужно надеть корпус паяльника со стороны концов спирали так, чтобы с краю остались контакты, к которым мы присоединим питание. Сами контакты лучше защитить изоляторамиот того же старого паяльника, оставшимися после его разборки.
Паяльная станция своими руками: дорогостоящее оборудование за копейки Соединяем силиконовую и тонкую стеклянную трубку. Стеклянную помещаем внутрь корпуса паяльника. Именно по этим трубкам будет поступать воздух.
Паяльная станция своими руками: дорогостоящее оборудование за копейки Собранную воедино конструкцию обматываем слоем лакоткани. Это делается для того, чтобы можно было свободно держать наштермофен в руках. Подобный материал продаётся в любом магазине хозяйственных товаров.
Паяльная станция своими руками: дорогостоящее оборудование за копейки Вот практически и всё, воздушная паяльная станция готова. Остаётся подать воздух (жёлтая стрелка) и питание 220В (красная стрелка). Воздух можно подать с помощью обычного аквариумного компрессора.

Как видим, процесс изготовления такого термофена довольно прост при минимальных затратах. Если же говорить об оборудовании заводского исполнения, купить паяльную станцию с феном можно по стоимости около 5000 руб. Согласитесь, неплохая экономия. Если всё же решено приобрести подобный прибор, прежде чем это сделать, следует разобраться, как паять феном от паяльной станции. В этом поможет наша видеоинструкция.

Как пользоваться паяльной станцией с термофеном: видеоинструкция

Надеемся, что после просмотра видеоурока у наших читателей не осталось вопросов по пользованию термовоздушной ПС. Подводя итог этому разделу, предлагаем ознакомиться с несколькими схемами паяльных фенов, которые можно собрать самостоятельно.

Простые схемы паяльных фенов своими руками

Здесь редакция Seti.guru представляет вашему вниманию схемы простейших термофенов, а также пример того, как изготовить корпус для него.

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Бюджетная инфракрасная паяльная станция своими руками – возможно ли это

Не каждый может запросто заплатить 20000 руб. и более за подобное оборудование. А если к тому же паять требуется нечасто, то смысла приобретать заводскую ПС и вовсе нет. Попробуем рассмотреть вариант, при котором у вас в руках окажется бюджетный инфракрасный паяльник, сделанный своими руками.

Иллюстрация Описание действия
Паяльная станция своими руками: дорогостоящее оборудование за копейки Нам потребуется обычный автомобильный прикуриватель. Разбираем его, оставив только спираль на шпильке. Она станет основой нашего ИК паяльника.
Паяльная станция своими руками: дорогостоящее оборудование за копейки Разбираем паяльник, купленный в магазине за 100 руб. Такое изделие использовать по прямому назначению нельзя, а вот для нашей цели оно подходит идеально. Оставляем изоляторы и, присоединив спираль прикуривателя, устанавливаем получившуюся конструкцию внутрь корпуса паяльника.
Паяльная станция своими руками: дорогостоящее оборудование за копейки Нужно приварить к корпусу паяльника спираль прикуривателя. Если нет возможности воспользоваться подобным аппаратом, можно использовать «холодную сварку».

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Вот так производится работа нашей инфракрасной паяльной станции. Многие могут сказать, что необходим регулятор напряжения, однако, это заблуждение. Редакция Seti.guru пришла к выводу, что проще и удобнее для регулировки интенсивности нагрева приближать или отодвигать спираль. Но…
Паяльная станция своими руками: дорогостоящее оборудование за копейки …если Вам кажется, что регулировка необходима, можно включить в схему вот такой диммер. Не возбраняется и установка кнопки включения на ручку паяльника, но в этом случае в схему придётся включить реле. В противном случае кнопка моментально сгорит.

Самодельная паяльная ИК станция своими руками – это очень просто, как вы могли убедиться.

Паяльная станция на «Ардуино» своими руками: особенности изготовления

Для изготовления подобной ПС нам потребуется паяльник для паяльной станции. Такую ручку можно приобрести через интернет, как и микросхему Arduino. Не будем углубляться в подробности потому, что для человека, далёкого от радиотехники и цифровых технологий, изготовление подобной ПС практически невозможно, а тем, кто сведущ в этой теме, объяснять технологию программирования и сборки не имеет смысла. Скажем лишь, что на базе подобного микроконтроллера можно собрать полноценную паяльную станцию, не уступающую по характеристикам прибору заводского исполнения.

Особенности паяльных станций своими руками на Atmega8

Паяльная станция своими руками на базе микроконтроллера Atmega 8 ничем не уступает предыдущему варианту, однако, здесь есть одно отличие, которое для кого-то может стать решающим. Микроконтроллер Arduino стоит около 3$, в то время как Atmega 8 − всего 1$. В остальном такие ПС будут практически идентичны. Предлагаем ознакомиться со схемами подобного оборудования на базе микроконтроллеров Atmega 8 и Arduino.

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Паяльная станция своими руками: дорогостоящее оборудование за копейки

Подведём итог

Конечно, если подобное оборудование используется на профессиональном уровне (и при этом постоянно), то лучше приобрести ПС заводской сборки. А вот для разовых ремонтов электроники изготовление паяльной станции своими руками может стать идеальным решением. Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашим читателям. Если же у вас остались какие-либо вопросы, не стесняйтесь их задать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в кратчайшие сроки. Возможно, у вас есть опыт собственноручной сборки паяльных станций? Тогда убедительная просьба – поделитесь своими мыслями на эту тему с менее опытными домашними мастерами. Это поможет им научиться чему-то новому. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем посмотреть ещё одно короткое видео по сегодняшней теме.
