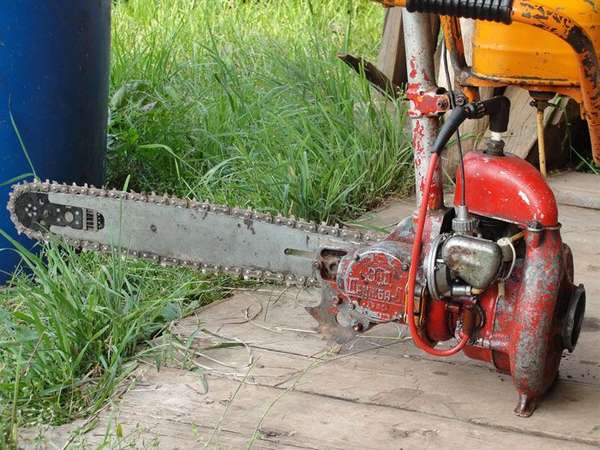

Сегодня у многих жителей частного сектора в чуланах без дела пылятся старые пилы с двигателями внутреннего сгорания, такие как «Урал» или «Дружба». Это неудивительно, ведь прогресс не стоит на месте, современное оборудование намного легче, удобнее в использовании. Сегодня редакция Seti.guru подготовила обзор для тех, кто умеет и любит дарить, казалось бы, старым вещам вторую жизнь. Материал расскажет о том, какие можно выполнить самоделки из бензопилы своими руками, как это сделать и что потребуется для работы. Попутно стоит разобрать и способы самостоятельного изготовления техники в коротких пошаговых фото- и видеоинструкциях.
Что можно сделать своими руками из бензопилы: несколько вариантов
Самоделок существует огромное количество. Здесь всё ограничивается лишь фантазией и навыками домашнего мастера. Редакция Seti.guru собрала 10 вариантов использования бензопил, которые мы рассмотрим в сегодняшней статье:
- Снегоуборщик для придомовой территории.
- Самодельный снегоход из бензопилы.
- Небольшая пилорама, которая будет очень полезна в частном секторе.
- Ледобур – хорошее подспорье для зимней рыбалки.
- Лодочный мотор.
- Мопед из велосипеда с двигателем от бензопилы.
- Картинг, который станет хорошим помощником во всестороннем развитии ребёнка.
- Генератор – для тех, кто любит отдохнуть на природе с комфортом.
- Лебёдку – она поможет вытащить машину из грязи в лесу.
- Бензорез.
Нужно знать! Любое из перечисленного оборудования легко приобрести в специализированных магазинах, однако, многие читатели согласятся, что сделать его самостоятельно – это намного приятнее и дешевле.
Разберём эти варианты более подробно.
Снегоуборщик из бензопилы: особенности изготовления и необходимые материалы
Рассмотрим, как сделать снегоуборщик, из которого (при изготовлении дополнительных приспособлений для бензопилы) в летний период можно легко смонтировать и мотоблок.
Важно! Даже если у домашнего мастера нет опыта сварочных работ, при наличии инверторного аппарата и некоторой тренировке на ненужных металлических деталях такая работа вполне выполнима.
Для начала пошагово разберём изготовление главного узла снегоуборочной машины – шнека, без которого откидывание снега не представляется возможным.
| Иллюстрация | Выполняемое действие |
 |
Первое, что необходимо, – это нарезать из листового металла вот такие заготовки. Толщина листа не должна быть менее 2 мм. Наружный диаметр – 300 мм, а ширина рабочей поверхности – 70 мм. Таких заготовок понадобится 4: по 2 с каждой стороны (размеры даны примерно, здесь всё зависит от того, из чего будет выполнен кожух шнека). После они свариваются (по две) и монтируются на вал. Самой трудоёмкой работой здесь можно назвать растяжку колец из металла до состояния шнека (спирали). |
 |
Две части монтируются на вал разнонаправленно, а посередине ввариваются «лопатки», которые и будут выбрасывать снег. Их рационально выполнить из металлической трубы диаметром 100 мм. Шестерню для цепного привода можно взять с любого старого мотоцикла (ведомая, с заднего колеса). |
 |
Корпус. Его можно изготовить самостоятельно из листового железа толщиной не менее 1 мм, однако, удобнее для этой цели использовать старый газовый баллон или бочку из-под ГСМ. |
 |
Обратите внимание, что сборку кожуха и рамы шнек-ротора можно произвести на болтах. Это избавляет домашнего мастера от выполнения сварочных работ после изготовления шнека (при его изготовлении без сварки не обойтись). |
Раму собирают на полозьях или колёсах – здесь всё зависит от пожеланий домашнего мастера, но стоит отметить, что конструкция на колёсах более манёвренна.
Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаЧем выше ручка шнек-ротора и больше угол её наклона, тем сильнее снегоуборщик будет зарываться в снег. Это стоит учесть при изготовлении. Лучше, если ручка будет регулируемой по высоте и углу наклона.
Остаётся установить двигатель и натянуть цепь (также от любого неисправного мотоцикла). Предлагаем ознакомиться с примерными чертежами подобного оборудования.
Как сделать своими руками снегоход из бензопилы: нюансы производства работ
Для изготовления снегохода понадобятся траки заводского производства, тормозной или газовый тросик от автомобиля и детский снегокат. Главное здесь – правильно рассчитать размеры рамы крепления двигателя. Попробуем в деталях разобраться, как сделать из бензопилы снегоход.
| Иллюстрация | Выполняемое действие |
 |
Как можно увидеть на фотопримере, цепная передача выполняется аналогично предыдущему варианту. Для увеличения мощности агрегата увеличиваем ведомую звёздочку, а для большей скорости – уменьшаем. |
 |
Рама с двигателем крепится к детскомуснегокату. Кстати, если вместо полозьев установить широкие колёса, а сзади закрепить плуг или культиватор, получится полноценный мотоблок из бензопилы. |
 |
Бензопила устанавливается на раму без изменения конструкции. Снимается лишь само пильное полотно. |
 |
Тросик протягивается от подачи газа бензопилы и закрепляется вместе с ручкой на руле снегоката. |
 |
Такой снегоход из бензопилы («Дружба» предпочтительнее, чем «Урал») способен, кроме взрослого человека, перевозить груз до 100 кг. |
Возможно ли смонтировать из бензопилы самодельную пилораму
Это довольно просто. Ничего убирать с самой пилы не нужно. Необходимо сварить подставку, на которой будет закреплена бензопила, с роликами (на них установка будет скользить по рельсам) и, собственно, установить сами рельсы. Как выглядит конструкция, можно увидеть на следующем фото.
Важно! Все детали каркаса должны быть прочно зафиксированы. То же касается и брёвен – нужно продумать их крепление между рельсами. Помните о правилах техники безопасности. Их несоблюдение опасно для жизни и здоровья.
Изготовление из бензопилы мотобура своими руками: насколько это сложно
Для того чтобы понять, как сделать из бензопилы своими руками ледобур, нужно разобраться с устройством ведущего вала, определить его размеры и точки крепления ведущей шестерни. Для изготовления переходника на шнек бура понадобятся услуги профессионального токаря. В остальном же проблем с совмещением шнека бура (ручка не понадобится) возникнуть не должно.
Схемы ледобуров из бензопилы своими руками
Чтобы читателю было проще понять, как выполняются работы, предлагаем ознакомиться с несколькими схемами и фотопримерами.
В качестве соединителя удобно использовать редуктор от старого перфоратора.
Лодочный мотор из бензопилы своими руками
Здесь единственной сложностью может стать изготовление крепежа на лодку и монтаж редуктора. Для технически грамотного мастера с образованием это проблем не составит, а вот начинающему домашнему умельцу придётся сложно. Однако есть альтернатива – приобрести винт с редуктором в специализированном магазине, а за переходником обратиться к токарям. Это в любом случае будет дешевле, чем приобретать лодочный мотор заводского производства в сборе.
Как сделать мопед из бензопилы и велосипеда: алгоритм действий
| Иллюстрация | Выполняемое действие |
 |
Для начала снимем крышку и демонтируем полотно. Далее необходимо изготовить вот такую шестерню и приварить её к диску бензопилы. Следует быть внимательным – звёздочка должна быть зафиксирована идеально ровно. В противном случае слетевшая на высоких оборотах цепь может нанести травмы. |
 |
Располагаем двигатель сзади сидения. Это наиболее оптимальное место. Крепление к раме велосипеда должно быть прочным. Обратите внимание на расположение звёздочек. На заднем колесе, помимо малой, размещается ещё и большая. Это сделано для того, чтобы крутящий момент передавался равномерно. |
 |
Начинаем тестирование. Крутим педали как при обычной езде на велосипеде. Но вот мы устали и… |
 |
… заводим двигатель, и заднее колесо начинает вращаться уже при помощи мотора, ноги отдыхают. |
 |
Теперь осталось установить на руль рукоятку газа, и в путь – мопед из бензопилы своими руками готов. |
Не сказать, что просто, но и особых сложностей в этой работе не наблюдается. Путём нехитрых расчётов можно понять, что максимальная скорость такого транспортного средства – 113 км/ч. Однако стоит понимать, что человек, сидящий на нём, добавляет нагрузки, и скорость снижается. В среднем 65 кг веса снизят её до 60 км/ч. Поэтому оптимальным вариантом будет мопед из бензопилы «Дружба», как более мощной, по сравнению с иностранными аналогами.
Сборка картинга из бензопилы своими руками: повторение пройденного
Суть работы идентична предыдущему варианту, за исключением того, что двигатель устанавливается на раму от картинга, и нет нужды монтировать редуктор из звёздочек и двух цепей. Здесь всё намного проще. Если уважаемый читатель усвоил алгоритм действий по созданию мопеда, вопросов по сборке карта не возникнет.
Как собрать бензиновый генератор из бензопилы своими руками
Эта работа ещё проще, чем все предыдущие варианты. Нужно только продумать раму, на которой будет закреплена бензопила (без полотна), и сам генератор, а также ременную передачу. Здесь уже используются не звёздочки с цепью, а шкивы с ремнём. При этом нужно установить генератор так, чтобы он имел возможность регулировки для натяжки ремня по мере необходимости.
Лебёдка из бензопилы: изготовление и области применения
Области применения такого агрегата весьма обширны – от строительства до вытягивания автомобилей из грязи или ямы. Для изготовления понадобится:
- старая ручная лебёдка,
- бензопила,
- жёсткая рама, на которую всё будет устанавливаться,
- две звёздочки и прочная мотоциклетная цепь для передачи крутящего момента с двигателя пилы на шестерню редуктора.
Ознакомившись с устройством снегохода и шнек-ротора, читателю не составит труда представить себе, как должен выглядеть подобный агрегат. Но на всякий случай мы предоставим ниже несколько фотопримеров.
Изготовление из бензопилы бензореза своими руками
Бензорез или торцовка – вот что можно сделать из бензопилы «Дружба» при наличии чертежей, фотопримеров и некоторого свободного времени. Такой агрегат будет полезен не только при деревообработке. Установив на него алмазный диск, можно резать кафельную, керамогранитную или тротуарную плитку. Ниже представлены фото готовых агрегатов. Подобные насадки на бензопилы стоят недорого, а приобрести их можно в любом специализированном магазине.
Особенности создания самоделок из бензопилы «Урал»
Такие пилы больше подходят для мощных агрегатов – пилорама к примеру. Однако несмотря на высокую мощность, устанавливать двигатель от «Урала» на велосипед для улучшения ходовых качеств, явно не стоит. Дело в том, что повышенная мощность компенсируется сильной вибрацией, что может привести к тому, что на ходу слетит цепь. А это чревато неприятностями.
Полезная информация! Несомненным преимуществом «Урала» является то, что новый аппарат можно найти на прилавках магазинов и сегодня. Это значит, что для более новых моделей проблем с обслуживанием и запасными частями не будет. Главное, чтобы руки были на месте.
Особенности изготовления своими руками самоделок из бензопилы «Дружба»
Из бензопилы «Дружба» изготовить своими руками можно любые самоделки, перечисленные в нашей сегодняшней статье. Вибрации у двигателя минимальны, а при необходимости увеличения мощности можно модернизировать редуктор. Однако есть в «Дружбе» значительный минус – пила давно снята с производства, а значит, с обслуживанием и запасными частями могут возникнуть сложности.
Учитывая сравнительно невысокие цены на бензопилы на российском рынке, более приемлемым будет использование современного оборудования в целях изготовления различных самоделок.
Подведём итог
Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно дать вторую жизнь устройствам, которые отслужили свой век. Потренировавшись на «Дружбе» или «Урале», можно начать переделывать более новые модели зарубежных фирм. В любом случае это будет стоить намного дешевле, чем приобретать специализированное оборудование заводского производства. При этом домашний мастер бонусом получит и удовлетворение от проделанной работы.
Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. Будем рады, если вы поделитесь своим опытом в изготовлении различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задать вопросы, если они возникли в процессе прочтения. Команда редакции Seti.guru с удовольствием на них ответит. Пишите, делитесь, спрашивайте. А напоследок, уже по сложившейся доброй традиции, предлагаем посмотреть небольшой, но весьма информативный видеоролик по теме переделок бензопил.
