Ремонт дело хлопотное – это вам скажет каждый домашний мастер. Сложность заключается в замене старой электропроводки. Качество монтажа и соединений залог комфорта и безопасности жилища. Если выполнить соединения в распределительных коробках неплотными, то периодическое выбивание вводного автомата обеспечено. В худшем случае автоматика не сработает и электропроводка воспламенится. Решением этой проблемы станут клеммы для соединения проводов, помогающие легко, а главное качественно, выполнить разводку в квартире или частном доме. Сегодня поговорим о правилах выполнения соединений, видах клеммников и способах применения подобных элементов.
Варианты монтажа соединений: каким лучше воспользоваться
Различают 5 вариантов, как соединить провода между собой:
- Скрутка. Соединение выполняется при помощи плоскогубцев и является наиболее простым и уязвимым для окисления.
- Пайка. Та же скрутка закрепляется при помощи олова.
- Сварка. Вариант, редко используемый домашними мастерами. Требуется дополнительное оборудование.
- Опрессовка. Не самый удобный способ.
- Соединение посредством клеммников. Популярный, надежный способ, не требующий затрат времени.
Каждый из перечисленных способов имеет право на существование, а значит стоит рассмотреть их детально.
Соединение жил кабелей посредством скрутки
Простой способ соединения. Раньше считалось, что такой вариант экономит время , но с появлением клеммников нового поколения это утверждение стало неверным. Заключается метод в следующем. Две предварительно зачищенные жилы проводника, скручиваются между собой при помощи плоскогубцев как можно плотнее, а само соединение изолируется.
Недостаток метода в том, что если скрутка выполнена слабо, она окислится и нагреется, что приведет к возгоранию. А если слишком перетянуть (относится к алюминию), появляется опасность обрыва жилы. Неудобство составляет и то, что медь с алюминием таким образом соединять нельзя. Опытные электромонтеры знают, как правильно соединить провода между собой, если они сделаны из различных металлов, чтобы скрутка была работоспособной, но это крайняя мера в безвыходной ситуации. Переделать соединение нужно как можно скорее.
Коммутация посредством пропаивания скрученных жил
Паяные соединения считаются очень надежными. Они не подвержены окислению и нагреву. Однако если монтировать посредством этого метода, то за день получится развести 4÷5 распределительных коробок. Для ремонта, в 4-х комнатной квартире понадобится 4÷5 дней только на разводку. Это неприемлемо, ведь в это время в ремонтируемом помещении электричества не будет, а значит, и другие работы выполнить не удастся.
Если же есть свободное время и требуется разводка одной-двух коробок, то способ неплох. Но не стоит забывать, что такие соединения получаются неразборными. Получается, что при переделке жилы кабеля укоротятся ровно на спайку.
Сварка жил с применением графитовых электродов
Для работы требуется специальный сварочный аппарат и графитовые электроды. Соединения получаются качественными, но возникает вопрос, какой смысл приобретать аппарат, учится с ним работать, ради одной замены электропроводки. Ведь если монтаж выполнен как положено, то ближайшие 30÷50 лет менять кабели не будет необходимости. А соединения можно выполнить и другими не столь затратными способами.
Опрессовка: плюсы и минусы метода
Этот способ реализуется следующим образом. На скрутку одевается гильза из того же металла, из которого изготовлены жилы кабеля, после чего специальными клещами гильза обжимается в нескольких местах. Этим достигается плотность соединения, что предотвращает его нагрев. Метод распространенный, но особой популярностью не пользующийся. Причина тому то, что использование обжимных клемм для проводов занимает много времени.
Клеммы для соединения проводов: удачное решение для разводки жил
Разводка кабелей в распределительной коробке при помощи клеммников (соединителей для электрических проводов) является наиболее удачным решением. Современные клеммы уже не похожи на винтовые, использовавшиеся еще 10 лет назад. Сейчас монтаж и разводка занимает минимум времени, а самозажимные клеммники помогают выполнить плотное и качественное соединение. А значит перед тем, как соединить провода в распределительной коробке, стоит подумать о способе монтажа.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПри скрутке, пайке или сварке жил кабелей требуется изолирование соединения, что занимает дополнительное время. Используя клеммы об этом можно не думать – такие соединения не нуждаются в изоляции.
Основная часть таких приспособлений требует зачистки изоляции на 0,8÷1 см, но существуют и такие, которым не нужно даже этого. О положительных и отрицательных качествах таких клеммников мы поговорим немного позднее.
Требования, предъявляемые к клеммникам для соединения жил кабелей
Требований к клеммам немного: плотное соединение и защита оголенных частей жилы от прикосновения. То же предъявляется любому виду соединения.
Если говорить о винтовых соединителях, то через полгода-год эксплуатации нужно его протянуть. В этом случае контакт ослабевает по причине обгорания оксидной пленки. Несмотря на то, что толщина ее ничтожна, для соединения этого вполне достаточно, чтобы начать греться.
Преимущества и недостатки соединения жил кабелей клеммами
Преимуществ соединения проводов в распределительной коробке достаточно. Основными можно назвать быстрый монтаж, возможность повторного использования и то, что такие соединители позволяют коммутацию жил, изготовленных из различных материалов. Но если есть достоинства, должны быть и недостатки. Среди них отметим следующее:
- Самозажимные соединители рассчитаны на определенную нагрузку и сечение, превышать которые нельзя,
- Одноразовые клеммники не предназначены для соединения гибких жил кабелей,
- Они боятся высоких температур. В случае нагрева пружина может ослабнуть, что уменьшит контактное давление и, как следствие, плотность соединения.
Критерии выбора клеммников для соединения проводов
Выполняя самостоятельно монтаж электропроводки в частном доме или квартире, лучше отдать предпочтение самозажимным, чем винтовым клеммам. Для правильного их выбора стоит заранее просчитать количество проводов в каждом соединении, диаметр жил. Имеет значение и жесткость провода. Для гибких кабелей выбираем многоразовые клеммники, в которых зажим производится вручную специальной лапкой. Стоимость их выше. Для одножильных подойдут одноразовые соединители, но тут играет роль материал изготовления кабеля.
Важно знать! Одноразовые клеммы для алюминиевых жил имеют серый или черный цвет, а внутри находится графитовая смазка. Для меди выпускаются соединители из прозрачного пластика без наполнения. Если планируется совмещение меди и алюминия, используют многоразовые изделия.
Виды соединителей, представленные на рынке электротехники
Клеммники для соединения кабелей могут быть нескольких видов. Выбирать следует те, которые будут удобнее в монтаже в той или иной ситуации. Плотность соединений будет на должном уровне, независимо от того, какой из видов выбран. Рассмотрим вкратце общую информацию.

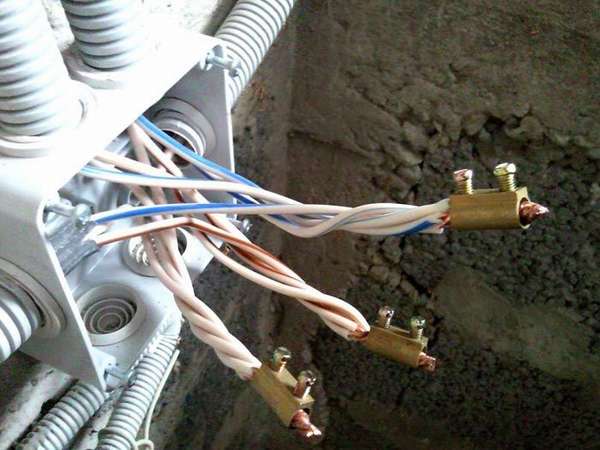

Винтовые соединители и их особенности
Наиболее дешевые клеммы, представляющие собой латунные трубки в пластиковой оболочке с парой винтов. Позволяют соединение медных с алюминиевыми жилами, но не очень удобны, когда требуется коммутация нескольких проводов.
Зажимы для проводов или пружинные клеммы
В зависимости от количества гнезд зажимы для проводов позволяют соединить от двух до восьми жил. Но для промышленных соединений производятся клеммники и на 16 жил. Могут быть одноразовыми или многоразовыми. Но одноразовые – только название, повторное использование возможно. Сложность возникает только в извлечении из клеммы жилы кабеля. Совет «подсунуть тонкую отвертку и отжать лапку, абсурден. Сделать это нереально. Проще поступить следующим образом. Удерживая соединитель одной рукой, второй тянем провод на себя, прокручивая вправо-влево. После двух-трех «подкруток» жила выходит из гнезда и клеммник снова готов к применению.
Особенности соединителей с предохранителями
Такие клеммы монтируются на DIN-рейку. В них предусмотрены специальные пазы, куда устанавливается предохранитель. Это дает дополнительную защиту при перегрузках или коротком замыкании.
Особенности использования клеммных колодок
Эти соединители популярны при монтаже освещения. Корпус выдерживает температуру до 105°С, а пружины с медными пластинами плотно поджимают жилы кабеля. Возможно добавление графитовой пасты для устранения возможности окисления.
Клеммники для ленивых: ножевые соединители
Особенность ножевых клеммников в отсутствии необходимости очищать изоляцию перед соединением. Особая конструкция сама прорезает ее в нужном месте, обеспечивая плотный контакт.
Какие клеммы лучше использовать для соединения
Для монтажа электропроводки в квартирах и частных домах лучше использовать самозажимные клеммники. Они сократят время работ, обеспечат плотный контакт жил, а так же избавят от необходимости периодических ревизий соединений. Стоимость их немного выше, чем винтовых, но такие клеммы себя оправдывают.
Краткий обзор производителей клеммников для жил кабелей
Производителей клеммников, представленных на российских рынках не так уж и много. Если говорить о сегменте самозажимных изделий для распределительных коробок, то здесь главный представитель – фирма «Wago». Основным поставщиком винтовых клемм является «Legrand», а наборные самозажимные изделия для электрощитов представляет «HAGER». Именно об их продукции сейчас и поговорим.
Винтовые клеммы «Legrand»
Материалом изготовления изделий этого бренда служит латунь, покрытая никелем. Это помогает обеспечить плотный контакт соединяемых жил. Изоляция из полипропилена выдерживает нагрев до 100°С. Диапазон зажимаемых сечений – до 25 мм². Изделия этого бренда рассчитаны на напряжение до 380 В и токовую нагрузку до 101 А.
Самозажимные клеммы «Wago»
Соединение проводов с помощью зажимов «Wago» на сегодняшний день является самым популярным. Это неудивительно, принимая во внимание плотность и простоту соединений. Ваги для соединения проводов могут быть двух видов – одноразовые (серия 773), либо многоразовыми (серия 222). Максимальная токовая нагрузка для Wago773 составляет 25 А, а вот для 222 серии уже 32 А. Это следует учитывать при планировании электрической схемы квартиры или частного дома.
Интересна и серия Wago224. Это одножильные клеммники, которыми удобно соединять одножильный провод с многожильным, как часто бывает. Удобны при монтаже освещения или подсветки, производимой под потолком в труднодоступных местах.
«HAGER»: самозажимные клеммы для установки на DIN-рейку
Фирма «HAGER» представляет безвинтовые наборные клеммы, фиксирующие одно- и многожильные кабели. Они устанавливаются на DIN-рейку. Клеммы модели «KYA» наполовину открыты, серии «KYB» полностью закрыты с обеих сторон.
Как соединить алюминиевый и медный провод: некоторые секреты
Соединение жил, изготовленных из различных материалов, проблематично. Если смонтирована скрутка меди с алюминием, она быстро окисляется, контакт ухудшается, и электропровод начинает греться. Как соединить алюминиевый провод с медным, если нет возможности применения клеммников? Оговоримся, что при монтаже электропроводки в квартире или частном доме такого случиться не может. Сечение жил позволяет использование клеммников или обжимов.
С такой ситуацией могут столкнуться электромонтеры, когда от частного дома идет медный кабель, а воздушная линия из алюминия. Кто-то может сказать, что возможно намотать медь поверх алюминия на максимально возможную длину для улучшения контакта. Возможно, это бы помогло, если бы не один нюанс. При больших нагрузках медный кабель отрежет нулевую жилу алюминиевой трассы, оставив идущие следом дома без электричества. В этом случае медь наматывается растянутой (не плотной) спиралью для уменьшения вихревых токов. Поверх медной жилы наматывается алюминиевая, уже полотно, исключая просветы. Медной жилы видно быть не должно. Только в этом случае можно надеяться на штатное функционирование. Но, вернемся к квартире.
Лучше всего для соединения между собой медных и алюминиевых проводов использовать самозажимные клеммы «Wago» 222 серии. Но и тут без нюансов не обходится. В гнездо, куда будет помещен алюминиевый провод, нужно вкачать немного графитовой смазки. Она исключит процессы окисления. Гнездо, где будет медь смазывать не нужно.
Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция
Рассмотрим, как пользоваться клеммниками «Wago» различных серий:
| Фото | Выполняемые действия |
|---|---|
 |
Начнем с серии 773. Зачищаем провод на 1 см – это длина посадочного места клеммника. |
 |
Без дополнительных усилий вставляем зачищенную жилу в гнездо до упора |
 |
В итоге получается такое аккуратное соединение. Не стоит забывать, что ток свыше 25 А такой контакт не выдержит. |
 |
Теперь к серии 222. Форма у изделия немного другая. Сверху мы видим рычажки, которые и будут фиксировать жилы. |
 |
Отжав рычажки наверх вставляем предварительно зачищенный на 1 см провод в гнездо и опускаем лапки. |
 |
Жилы зафиксированы. При необходимости такой контакт легко разбирается |
 |
Теперь удобный для монтажа Wago224. Так он выглядит. У нас две жилы – гибкая и жесткая. |
 |
Жесткую жилу вставляем в круглое гнездо до упора – оно само зажмет провод. |
 |
Гибкую – с обратной стороны в квадратное гнездо, предварительно нажав лапку. Вставив жилу, отпускаем клавишу. Контакт готов к использованию. |
 |
Для демонтажа нужно нажать клавишу и потянуть провод, контакт раскоммутируется |
Где приобрести самозажимные клеммники для расключения в квартире
Приобрести подобный товар можно в обычном магазине электротехники или у онлайн-продавцов, цены у которых будут немного ниже. Попробуем разобраться, какова стоимость самозажимных клемм.
| Фото | Серия «Wago» | Токовая нагрузка, А | Сечение жил, мм² | Кол-во жил, шт | Стоимость, руб. |
|---|---|---|---|---|---|
 |
224 | 20 | 0.5-2.5 | 1 | 16 |
 |
222 | 32 | 0.08-4 | 3 | 18 |
 |
222 | 32 | 0.08-4 | 5 | 28 |
 |
773 | 25 | 2.5-6 | 3 | 17 |
 |
773 | 25 | 2.5-6 | 8 | 22 |
Подводя итог
При монтаже электропроводки в квартире или частном доме можно воспользоваться любыми клеммниками. В любом случае это будет быстрее, а в надежности они не уступают пайке или сварке соединений. Дополнительная экономия времени – на изолировании контакта. Но все же самым быстрым и качественным соединением станет монтаж при помощи самозажимных клеммников. Но не стоит забывать о токовой нагрузке, ограничение по которой есть у любого элемента электрической схемы.
Надеемся, что изложенная сегодня информация будет полезна нашему читателю. Если возникли вопросы в процессе прочтения статьи, наша команда будет рада на них ответить. Задавайте их в обсуждении ниже, делитесь своим опытом – ведь он может кому-то помочь.
Напоследок предлагаем посмотреть полезный видеоролик по теме нашего сегодняшнего разговора:
Видео: как соединить провода с помощью клеммников и зажимов
