Как изготовить парогенератор своими руками: дельные советы домашним мастерам

Парообразователи широко применяются для обустройства бань, парных, очистки всевозможного оборудования и при производстве спиртных напитков. Такие агрегаты позволяют эффективно отогревать замёрзшие трубы и двигатели автомобилей в зимнюю пору. Самодельный агрегат будет функционировать ничуть не хуже покупного аналога, если его правильно изготовить в домашних условиях. Вместе с редакцией Seti.guru рассмотрим в сегодняшнем обзоре, как самостоятельно сделать парогенератор своими руками для различных хозяйственных нужд, а также детально разберём особенности монтажа, сборки и проверки работы агрегата.

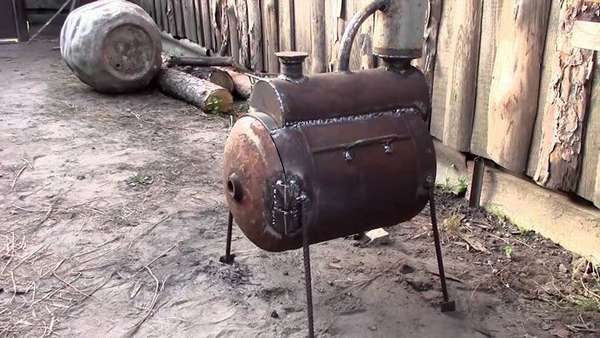

Парогенератор своими руками

Виды парогенераторов и их применение в домашнем хозяйстве

Независимо от назначения, конструкция парогенераторов содержит резервуар – котёл, в котором образуется пар и подаётся к внешнему потребителю. По типу подачи рабочей жидкости (воды) принято различать ручные виды агрегатов и автоматические установки. По количеству потребляемой мощности парогенераторы бывают промышленными и бытовыми. У бытовых агрегатов этот показатель, как правило, не превышает 9 кВт, и они подключаются к электросети 220 В (промышленные − к 380 В).

Промышленная парообразующая установка

По способу нагрева рабочей жидкости (воды) парообразователи бывают индукционными, с электродными установками, печные и электрические. В таблице приведены основные особенности каждого типа агрегата.

Таблица 1. Типы парообразователей и их особенности

Разновидность агрегата Изображение Описание
Индукционный Как изготовить парогенератор своими руками: дельные советы домашним мастерам Вода в резервуаре устройства нагревается за счёт воздействия электромагнитного поля. Оборудование позволяет получить на выходе очищенный и лёгкий пар.
Электродный Как изготовить парогенератор своими руками: дельные советы домашним мастерам Внутри резервуара находится электрод, который является нагревательным элементом устройства. Работают установки от электросети. В результате нагрева воды получается пар, который лишён вредных примесей и минеральных отложений.
Электрический Как изготовить парогенератор своими руками: дельные советы домашним мастерам В агрегатах устанавливаются ТЭНы различной мощности (от 4 кВт). Такие устройства используются для помещений парных. На больших площадях используют парогенераторы для бани и сауны, мощность которых превышает 12 кВт.
Печной Как изготовить парогенератор своими руками: дельные советы домашним мастерам За счёт печного отопления осуществляется нагрев воды и выделение пара. В качестве энергоносителя используется уголь либо древесина.
Читайте также:  Гаджет для забывчивых: электросчетчик, передающий показания

В домашнем хозяйстве заводские и самодельные парообразователи используются при обустройстве парных, в качестве очистительного оборудования (мойка различных поверхностей паром под давлением), при изготовлении самогонных аппаратов. Также агрегаты применяют для отогрева труб водопровода и двигателей автомобилей. Посмотрите видео, чтобы понять, как работает парогенератор.

Видео «Принцип работы парогенератора»:

Для увлажнения воздуха в жилых помещениях можно изготовить своими руками ультразвуковой парогенератор. Данное устройство устанавливается на поверхности воды и генерирует колебания определённой частоты, в результате чего образуется множество мелких капель, которые поднимаются в воздух.

Устройство парогенераторов

Генератор пара представляет собой энергетическую установку, изготовленную из металлического корпуса, внутри которого имеется резервуар для воды. Чтобы сделать своими руками паровую пушку для бани, потребуется паровой и водяной насос. Помимо этого, в конструкции парогенератора должны быть:

  • испарительная камера,
  • температурный датчик,
  • нагревательная установка,
  • сопло.

Чтобы изготовить домашний парообразователь с автоматической подачей жидкости, необходимо снаружи конструкции установить патрубок. Данный элемент потребуется для подключения агрегата к системе водопровода. Также нужно установить кран для слива жидкости.

Совет! Изготовление такого конструктивного элемента, как испарительная камера, должно выполняться из материалов с высокой термоустойчивостью. К примеру, чтобы сделать домашнюю электрическую печь для бани с парогенератором,можно использовать сталь или медь.

Как своими руками сделать парогенератор для бани из газового баллона

Парогенератор из газового баллона один из самых востребованных вариаций для самостоятельной сборки парогенератора. Металл корпуса достаточно прочный, чтобы выдержать высокую температуру и давление пара.

Инструменты и расходные материалы, используемые в работе

При изготовлении парообразующей установки следует применять материалы, устойчивые к высокой термической нагрузке. Среди них себя хорошо зарекомендовала нержавеющая сталь. Оптимальным вариантом для создания конструкции парообразователя является газовый баллон, поскольку он изготовлен из прочного металла, а сварные швы выдерживают большое давление. Перед началом сборочно-монтажных работ следует подготовить слесарные инструменты. Для этих целей потребуются:

  • электродрель и набор свёрл,
  • рулетка,
  • крепёжные элементы (саморезы, болты),
  • круговая отрезная машина (болгарка),
  • изолента,
  • ножницы по металлу,
  • набор ключей.

Помимо перечисленного инструмента, в работе понадобится сварочный аппарат. Данное оборудование используется для обеспечения прочных швов, а также установки металлических патрубков. К расходным материалам также следует отнести датчики для замера давления и рабочей температуры, а также шаровые краны. В домашнем хозяйстве часто используются маломощные установки, которые можно изготовить самостоятельно из старых бытовых приборов или предметов обихода. К примеру, это может быть парогенератор из фляги, старого электрочайника или скороварки.

Выбор и подготовка ёмкости для парогенератора

Чтобы изготовить своими руками парогенератор для разморозки труби прочих хозяйственных нужд, следует выбрать для конструкции надёжный резервуар. Для этих целей идеально подойдёт газовый баллон. Что касается размеров ёмкости, их следует подбирать в соответствии с целями использования оборудования (вырабатываемое количество пара было достаточным для обогрева помещения, очистки двигателя машины, прочее).

Газовый баллон для парогенератора

Перед началом монтажных работ в целях безопасности баллон следует подготовить соответствующим образом. Для этого необходимо избавиться от его содержимого путём стравливания остатков газа. Он легко удаляется из ёмкости, если выкрутить клапан.

Следующим этапом подготовки резервуара является мойка внутренней поверхности баллона (можно использовать обычное моющее средство для посуды). Обрабатывать ёмкость следует до тех пор, пока характерный запах пропана (газа) не исчезнет. После полного высыхания баллона приступают к монтажу нагревательных элементов.

Установка нагревательных элементов

Прежде чем выполнить установку нагревательных элементов своими руками, следует разработать чертёж парогенератора (пример можно увидеть на рисунке). Как видно, в верхней части резервуара следует установить ТЭН, который неподвижно монтируется на съёмной крышке.

Нагревательный элемент парогенератора

Обратите внимание, что нагревательный элемент должен быть установлен таким образом, чтобы в случае его перегорания можно было без усилий провести замену. По этой причине не рекомендуется ТЭН приваривать к корпусу конструкции.

Артём КрикуновМнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаПри выборе нагревателя следует учитывать, что данный конструктивный элемент должен выдерживать достаточно высокие нагрузки во время работы агрегата – от 6,079 Бар. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3кВт ТЭН.Схема подключения парогенератора

Что касается сборки агрегата на твёрдом топливе, специальных расчётов и установку нагревательных элементов производить не нужно. Посмотрите видео о парогенераторе – своими руками такое оборудование собрать достаточно просто, к тому же затраты на расходные материалы будут минимальными.

Монтаж дополнительных элементов

Следующим этапом самостоятельного изготовления парообразователя является монтаж дополнительных конструктивных элементов, которые устанавливаются в верхней части агрегата. Чтобы закрепить автоматику, а также сбрасывающий (давление) и заправочный кран, следует приварить небольшие отрезки труб – сгоны, в количестве 4 шт.с резьбой.

Манометр парообразовательной установки

На боковой части конструкции монтируется шаровой кран, который, по сути, является жидкостным уровнем. Его открытие осуществляется, как только резервуар будет заполнен определённым объёмом воды, закрытие – при вытекании её наружу. Данный элемент устанавливается на расстоянии 100 мм от верхней точки корпуса агрегата.

Особенности доработки клапанов

Как мы уже говорили, в газовом баллоне имеется клапан из латуни, который следует разделить пополам. После этого необходимо извлечь стержень и выполнить нарезку резьбы для установки шарового вентиля. Такая конструкция потребуется для отбора потоков пара.

Проверка безопасности работы парогенератора

При изготовлении своими руками парогенератора для хамама, бани и прочих нужд следует провести проверку работы агрегата. Для этих целей на финальном этапе сборки конструкции следует установить автоматический блок безопасности, состоящий из манометров, позволяющих контролировать показатели температуры и давления (они должны быть соединены). Блок безопасности работает следующим образом: как только внутреннее давление либо рабочая температура достигнет предельных значений, произойдёт автоматическое отключение нагрева. В электрическую цепь агрегата следует включить магнитный пускатель (втягивающая катушка и будет нагрузкой). После проверки рабочих показателей и срабатывания автоматики безопасности парообразователь можно устанавливать для последующей эксплуатации. Ниже представлена ориентировочная схема подключения агрегата для парной.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Сборка твердотопливного парообразователя значительно проще,по сравнению с электрическим аналогом, и менее затратная. Для конструкции потребуются трубы различного диаметра. Для начала необходимо изготовить загрузочный резервуар, для чего можно использовать трубу диаметром 300 мм. В нём осуществляется сгорание угля либо дров. Также необходимо сварить ёмкость для воды, которая устанавливается над топкой. К ней следует приварить трубу-регистр и переходник, по которому пар будет выводиться наружу. Подробнее о том, как сделать своими руками парогенератор, можно посмотреть на видео.

Видео «Особенности сборки твердотопливного парогенератора своими руками»:

Выполняем монтаж парогенератора

По понятным причинам твердотопливные парогенераторы использовать внутри помещений бань либо парных нецелесообразно. Для этих целей потребуются электрические агрегаты. При монтаже оборудования следует обратить внимание на состояние шлангов – они должны быть без перегибов и иметь небольшой наклон. Это необходимо для свободного стока конденсата.

Сварка сгонов на установке

В ходе подключения энергетической установки к электросети следует использовать устройство защитного отключения. Мощность УЗО будет составлять 10−30 мА в зависимости от типа нагрузки и вида помещения. Обратите внимание, что парогенератор является мощной травмоопасной электроустановкой. По этой причине его монтаж должен сопровождаться обязательным подключением заземляющего контура.

Монтажная схема установки парогенератора

Как самому сделать парогенератор для самогонного аппарата – нюансы

Для данного типа парообразователя подойдёт эмалированная либо оцинкованная глубокая посуда. Лучше использовать для изготовления агрегата скороварку по той причине, что внутри неё уже встроен нагревательный элемент, к тому же она отличается отменной герметичностью. При создании паровой установки для самогонного аппарата следует снабдить агрегат предохранительным клапаном. Данный элемент необходим для стравливания давления внутри ёмкости. Помимо этого, потребуется закрепить штуцер, который необходим для вывода потоков пара.

Чтобы контролировать уровень воды внутри ёмкости, нужно установить трубку (гофрированный металлический шланг). Для контроля над температурой нагрева рекомендуется использовать термометр. Что касается перегонного куба, в этот элемент конструкции нужно также установить штуцер, предварительно просверлив в его нижней части отверстие. К нему следует подключить пароотвод и перфорированную трубку, закрученную по спирали. Через неё выводятся потоки пара. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Схема работы самогонного аппарата

Как своими руками сделать парогенератор для мойки двигателя – нюансы

Для организации мойки двигателя следует соорудить мобильный электрический парогенератор для авто, который нужно подключить к водопроводу при помощи гибких шлангов. Подача пара осуществляется в данном случае под давлением, поэтому потребуется пистолет с распылителем и небольшая компрессорная установка.

Парообразующий агрегат для мойки

Изготавливаем своими руками парогенератор для отогрева труб

Как и в предыдущем случае, парообразователь должен быть мобильным, чтобы установку можно было перемещать на значительное расстояние. Помимо гибких шлангов, для подключения установки к водопроводу потребуются электрические кабели аналогичной длины.

Применение парогенератора для разморозки труб

Рассмотрим подробно, как сделать своими руками парогенератор для универсальных целей из хлама. Таким генератором можно промывать детали бытовых приборов, которые нельзя демонтировать, к примеру, радиаторы кондиционеров.

Иллюстрация Описание действия
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Для работы нам потребуются самые простые вещи, которые наверняка завалялись у вас в гараже. Одна из них – старый электрический чайник. Забираем от него самое ценное – нагревательный элемент.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Вытачиваем 150 трубу под нужный размер, подрабатываем края.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам И вставляем наш «девайс».
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Вытачиваем переходник для крепления нагревательного элемента.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Крепим обод на пластмассовое основание.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Фиксируем внутри трубы обычными болтами, для электропроводов вытачиваем отверстие. Вместо ножек, используем шланды.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Сверху к конструкции навариваем лист, привариваем штуцер, закрепляем тройник и кран для заливки воды, клапан от бойлера с регулировкой и кран для выхода пара с заглушкой.
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Дополняем конструкцию обычным водопроводным шлангом и пистолетом (использован обычный для пены).
Как изготовить парогенератор своими руками: дельные советы домашним мастерам Парогенератор работает от розетки, для мобильности оснащён вот такой ручкой.

Основные причины поломки парогенераторов

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование. Если вода жёсткая, рекомендуется сливать её остатки из резервуара, а также мыть внутренние поверхности конструкции уксусной либо лимонной кислотой. После обработки агрегат следует тщательно промыть проточной водой.

В обязательном порядке перед использованием парогенератора необходимо проверять агрегат на наличие в нём рабочей жидкости. Её отсутствие может привести к перегоранию нагревательного элемента. Уважаемые читатели онлайн-журнала Seti.guru! Делитесь в обсуждениях с другими посетителями нашего ресурса своим опытом в изготовлении парообразующего оборудования, а также предлагайте решения по его усовершенствованию.
