Кабель-каналы: виды и размеры, а также материалы изготовления

Абсолютно все домашние мастера, выполняющие ремонт в частном доме или квартире, если и не сталкивались, то обязательно столкнутся с проблемой электромонтажа. Сегодня мы не будем говорить конкретно о подобной работе, а обсудим изделие, помогающее выполнить наружную проводку. Тем более, что оно может придать не только эстетичный внешний вид, но и защитить в некоторых случаях. Но, обо всем по порядку. Наша сегодняшняя тема – кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Кабель-каналы: виды и размерыНеаккуратная работа без уголков не добавит красоты интерьеру

Кабель-каналы для электропроводки и их виды

Мало кто знает, что разновидностей кабель-каналов, на самом деле, очень много. Их разделяют по:

  • назначению,
  • материалу, из которых они изготовлены,
  • месту расположения,
  • цвету.

Короб для электропроводки может быть, как пластиковым, так и металлическим.Производятся они в соответствии с CSN EN 50 085-1 (CSN 37 0100). По российскому стандарту это соответствует ГОСТ Р 50827-95, ГОСТ 8594-80 р.2.3, ГОСТ 12.1.044-8, а также другим нормативным документам, нумерация которых редко употребляется. Материал изготовления пластиковых кабель-каналов по госту – это ПВХ, стойкий к высоким температурам. Так же он имеет свойство самостоятельно гаснуть при воспламенении проводки, чем защищает изоляцию от дальнейшего распространения пламени. Температура эксплуатации ПВХ варьируется от -5 до +60°С.

Читайте также:  Самостоятельное подключение стиральной машины к водопроводу и канализации: пошаговая инструкция с фото

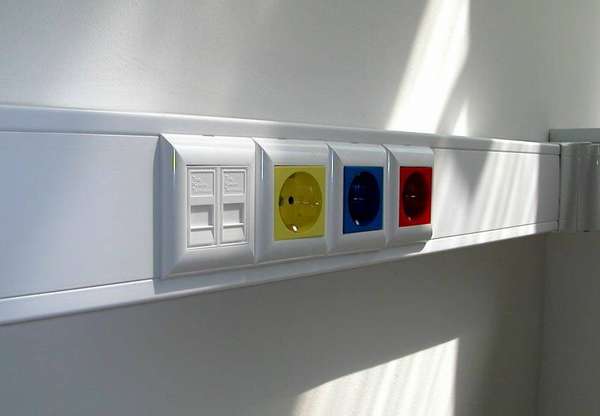

Разнообразие кабель-каналов поражает – есть из чего выбрать

Металлические короба для кабелей производятся из оцинкованной стали и могут быть как закрытыми, так и открытыми. Так же используется для этой цели алюминий. Попробуем более подробно разобраться, что представляет собой каждый из этих материалов.

Материалы изготовления кабель-каналов, их преимущества и недостатки

Некоторые считают, что такие изделия имеют чисто декоративное назначение, но это совершенно не соответствует действительности. Кабельный канал для электропроводки создан для защиты потребителя в случае возникновения внештатной ситуации (короткое замыкание, перегруз проводки по мощности). Различные материалы, используемые при его производстве, имеют отличные друг от друга характеристики, не остановиться на которых нельзя. Почему же в частных домах, в основном, используются пластиковые короба для проводов, а на производстве больше в «почете» металлические? Как оказалось, причин такому разделению несколько.

Так выглядят металлические кабель-каналы…

Металлические короба для прокладки кабеля и их особенности

Металлический короб для проводки не слишком эстетичен. Однако, если говорить о безопасности, то здесь она на высоте и сейчас поймем почему. На производствах часто используются открытые короба, расположенные по стенам или под потолком. При этом они достаточно широкие, чтобы вместить в себя довольно толстые жгуты кабелей с немалым сечением. Закрытые кабель-каналы здесь не подойдут по той причине, что, когда магнитные поля каждого из проводов встречаются, происходит небольшой нагрев. Если при этом пространство вокруг замкнуто, температура начинает возрастать, повышая сопротивление кабеля, что влечет за собой еще больший его нагрев – и так до воспламенения или отключения автоматики. В открытых же коробах естественная вентиляцияпредотвращает этот процесс.

Железо, как известно, хороший проводник, а значит при использовании металлических коробов для электропроводки появляется возможность его заземления. В этом случае, при нарушении изоляции токонесущего провода разряд тока пойдет по пути наименьшего сопротивления, в землю, чем обеспечивается безопасность человека. Именно по этой причине не допускается укладка кабелей в стальных электрических коробах один на другой. Каждый из проводников должен иметь прямой контакт изоляции с металлом.

…а это обычные открытые подвесные короба

Использование для прокладки провода пластиковых коробов

Изделия из этого материала так же могут быть открытыми и закрытыми, однако в этом случае исключена возможность заземления конструкции. Несмотря на меньшую стоимость открытого короба из пластика, его использование менее популярно. Дело в том, что помимо меньшей безопасности такие конструкции не такие прочные, как металлические. Чаще всего пластиковые короба для электропроводки открытого типа используют на производствах при небольшом количестве кабелей.

Кабель-канал ПВХ закрытого типа получил довольно широкое распространение в монтаже открытой бытовой электропроводки. Несмотря на невозможность его заземления, он имеет возможность другого способа защиты от перегрева токонесущих жил.

Плинтус по сути тоже является кабель-каналом

Современные пластиковые кабель-каналы имеют довольно эстетичный внешний вид и различные цветовые решения, что позволяет их монтаж без ущерба для дизайна жилых помещений. Форма таких изделий так же может быть разнообразной.

Если говорить о безопасности, то она у подобных коробов закрытого типа так же на высоте. Самозатухающий ПВХ, из которого они изготовлены, не дает пламени, при его возникновении, разгореться. Этому же способствует и плотно закрытая крышка кабель-канала, которая не дает доступа кислороду для полноценного горения. Таким образом выигрывается некоторое время для того, чтобы защитная автоматика отключила напряжение в сети.

Перфорированные пластиковые изделия обеспечивают естественную вентиляциюИгорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаНасколько бы безопасными не были кабель-каналы, никакой их защиты не хватит, если не установлена автоматика на вводе или же она неисправна. Все защитные свойства различных материалов и устройств должны работать сообща. Только в этом случае можно быть уверенным в безопасности.

Размеры кабель-каналов для электропроводки – есть ли стандарты?

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер 12*12 15*10 16*16 20*10 25*16 25*25 30*10 40*16
Кол-во в упаковке 100 100 70 80 42 30 50 24
Общая длина 200 200 140 160 84 60 100 48
Размер 40*25 40*40 60*40 60*60 80*40 80*60 100*40 100*60
Кол-во в упаковке 16 12 20 12 15 12 12 9
Общая длина 32 24 40 24 30 24 24 18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Вариант ретро проводки в круглых кабель-каналахВажная информация! Не стоит приобретать слишком большие кабель-каналы. Несмотря на удобство укладки в них провода, в этом случае уменьшается степень защиты. Причиной тому большие объемы свободного пространства и, как следствие, увеличенное количество кислорода, способствующего горению. К примеру, не стоит приобретать кабель-канал 150х100 для укладки двух-трех проводов сечением 2.5 мм2.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Расцветок подобных изделий достаточно много

Различные цветовые решения для кабель-каналов: для чего это нужно

Цветные кабель-каналы несут больше дизайнерского, нежели практического смысла. Хотя некоторые опытные электромонтеры утверждают, что и с точки зрения разводки в квартире польза от различных оттенков изделия есть. Однако, если вдуматься, вряд ли в интерьере будет хорошо смотреться «радуга» из кабель-каналов.

Расцветок коробов на сегодняшний день довольно много. Самыми распространенными являются кабель-каналы светло-серого, белого цвета и короба, оформленные под дерево разных пород. Но при электромонтаже открытого типа каждый домашний мастер может подобрать такой оттенок, который будет сочетаться именно с его интерьером. Сейчас можно приобрести даже черный кабель-канал, при условии необходимости создания контраста на светлых стенах.

Цветные короба для проводов по безопасности ничем не уступают привычным серым или белым – материал для их изготовления используется один и тот же. Если говорить о практическом их применении, то можно рассмотреть вариант, при котором из электрощита, расположенного на цокольном этаже частного дома, выходит 12 групп. Вполне возможно пустить каждую из линий по кабель-каналу своего цвета. В этом случае будет удобнее разобраться в случае аварии на одной из линий. Но вполне легко можно обойтись и обычной маркировкой. А значит многие посчитают цветовую излишеством.

Расцветка помогает разделить кабели по группам

Разновидности кабель-каналов для прокладки электропроводки открытого типа

Уже упоминалось, что подобные электротехнические изделия имеют множество видов. И каждый из них может применяться в определенных условиях. Разберем основные из них:

  1. Угловой кабель-канал – используется для размещения проводки под потолком.
  2. Уплощенный напольный кабель-канал – из пластика такие короба изготавливаются редко. Чаще это алюминий или оцинкованная сталь.
  3. Обычные настенные короба для проводов – самый распространенный вид для монтажа домашних магистралей.
  4. Уличные кабель-каналы – для таких ПВХ не используется. Пластик не переносит ультрафиолета и низких температур.
  5. Гибкий кабель-канал для проводов – может быть изготовлен из любого материала. Обычно имеет форму гофрированной трубки.

Довольно удобны для монтажа за подвесными или натяжными потолками, а также в стенах из гипсокартона перфорированные кабель-каналы из ПВХ. Их неоспоримым достоинством является возможность естественной вентиляции проводов. В то же время обеспечивается и дополнительная защита от механических повреждений. Такие электротехнические изделия могут быть как прямоугольными или квадратными, так и круглыми.

Это тоже кабель-канал, использованный для подсветки

Современные пластиковые плинтусы так же оборудуются скрытыми в них коробами. Это позволяет смонтировать электропроводку или проложить телевизионный и телефонный кабель не используя дополнительные, внешние кабель-каналы. Такое расположение позволяет максимально скрыть все коммуникации. Это единственный вариант установки пластикового кабель-канала на пол.

Угловые короба можно использовать не только для электропроводки, но и для монтажа светодиодной подсветки. В этом случае приобретают изделия с полупрозрачной матированной заглушкой, а внутри них располагают светодиодную ленту. Подобный метод позволяет устроить аккуратную подсветку потолков, различных ниш или рабочей зоны на кухне.

Как использовать кабель-каналы в декоративных целях

Очень часто для цветового зонирования помещений используют скрытую подсветку с использованием угловых коробов. Но в этом случае применяется совершенно прозрачная заглушка. Такой треугольный кабель-канал располагается в специальных нишах подвесных или натяжных потолков.

Довольно интересное решение – кабель-каналы в виде обычных труб

Декоративный кабель канал может иметь вид бронзовых или латунных трубок. Это довольно распространенное решение при монтаже ретро проводки, которая стала сейчас довольно популярной.

Важно! Независимо от того, насколько высокую стоимость имеет такое электротехническое изделие, основная задача – это аккуратность монтажа. Как бы красиво не выглядело все на картинках, несерьезное отношение к подобной работе может свести на нет все затраты и усилия.

Круглые кабель-каналы для электропроводки, такие как бронзовые или латунные трубки, более сложны в монтаже, нежели обычные гофрированные. Дело в том, что в гофре имеется специальная проволока внутри – так называемая протяжка. С ее помощью легко можно завести внутрь кабель. В отличие от них, если декоративный кабель-канал в форме трубки изготовлен самостоятельно, протягивать внутрь провод будет значительно сложнее.

Возвращаясь к прозрачным кабель-каналам можно отметить, что их назначение не только в защите человека от возгорания светодиодной ленты (это достаточно редко случается), а больше в том, чтобы не допустить попадания пыли на саму световую полосу. Ведь грязь не только уменьшит силу светового потока, но и может стать причиной короткого замыкания.

Вот так выглядят угловые кабель-каналы для светодиодных лент

Стоимость кабель-каналов для электропроводки и цены на виды и типы таких изделий

Попробуем обобщить в одной таблице информацию о стоимости различных по размеру и виду коробов.

Наименование изделия/Размер Изображение Длина Цвет Стоимость, руб./шт.
Рувинил РКК-15х10-38М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Бук (светл. основа) 30,17
Рувинил РКК-16х16-38М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Бук (светл. основа) 38,73
Рувинил РКК-20х10-38М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Бук (светл. основа) 39,00
Рувинил РКК-25х16-38М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Бук (светл. основа) 65,47
Рувинил РКК-40х25-38М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Бук (светл. основа) 117,48
Рувинил РКК-12х12-08М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Дуб (темн. основа) 29,59
Рувинил РКК-15х10-08М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Дуб (темн. основа) 3017
Рувинил РКК-16х16-08М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Дуб (темн. основа) 38,73
Рувинил (дл.2м) РКК-20х10-08М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Дуб (темн. основа) 39,00
Рувинил (дл.2м) РКК-25х16-08М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Дуб (темн. основа) 65,74
Рувинил (дл.2м) РКК-40х16-08М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Дуб (темн. основа) 99,08
Рувинил РКК-40х25-08М Кабель-каналы: виды и размеры, а также материалы изготовления 2 Дуб (темн. основа) 117,48

Однако для монтажа не получится купить кабель-каналы и не приобрести дополнительные детали, такие как углы, тройники или сгоны. Об их стоимости тоже следует знать.

А так они смотрятся в интерьере

Наименование, цвет и размер Изображение Стоимость, руб./шт.
Угол плоский (поворот на 90град.) 25х16 беж. Рувинил ПВР-25х16-27М Кабель-каналы: виды и размеры, а также материалы изготовления 14,52
Тройник накладной 90град. РКК-25х16 беж. Рувинил ТРН-25х16-27М Кабель-каналы: виды и размеры, а также материалы изготовления 14,52
Тройник накладной 90град. РКК-40х16 беж. Рувинил ТРН-40х16-27М 26,92
Угол внутренний РКК-40х25 беж. Рувинил УВН-40х25-27М Кабель-каналы: виды и размеры, а также материалы изготовления 31,93
Угол внутренний РКК-25х16 беж. Рувинил УВН-25х16-27М 14,52
Угол внешний РКК-40х25 бел. Рувинил УВШ-40х25-27М Кабель-каналы: виды и размеры, а также материалы изготовления 31,93
Угол внешний РКК-25х16 бел. Рувинил УВШ-25х16-27М 14,52
Переходник соединительный РКК-40х25 беж. Рувинил ПРС-40х25-27М Кабель-каналы: виды и размеры, а также материалы изготовления 31,93
Переходник соединительный РКК-25х16 беж. Рувинил ПРС-25х16-27М 14,52
Заглушка РКК-40х25 бел. Рувинил ЗГЛ-40х25-27М Кабель-каналы: виды и размеры, а также материалы изготовления 31,93
Заглушка РКК-25х16 бел. Рувинил ЗГЛ-25х16-27М 14,52
Угол внешний РКК-15х10 бел. Рувинил УВШ-15х10-27М Кабель-каналы: виды и размеры, а также материалы изготовления 13,19
Угол внешний РКК-16х16 беж. Рувинил УВШ-16х16-27М 13,19
Угол внешний РКК-20х10 беж. Рувинил УВШ-20х10-27М 13,19
Угол внешний РКК-40х16 беж. Рувинил УВШ-40х16-27М 26,92
Заглушка РКК-15х10 бел. Рувинил ЗГЛ-15х10-27М Кабель-каналы: виды и размеры, а также материалы изготовления 13,19
Заглушка РКК-16х16 бел. Рувинил ЗГЛ-16х16-27М 13,19

Конечно на самом деле видов, размеров кабель каналов и цен на них намного больше, чем представлено в нашей статье, но весь ассортимент перечислить невозможно. Но если уважаемый читатель озаботится этим вопросом, то всю необходимую информацию можно найти на просторах сети интернет.

Предлагаем посмотреть несколько примеров размещения кабель-каналов в интерьере.

Кабель-каналы: виды и размеры, а также материалы изготовленияКабель-каналы: виды и размеры, а также материалы изготовленияКабель-каналы: виды и размеры, а также материалы изготовленияКабель-каналы: виды и размеры, а также материалы изготовленияКабель-каналы: виды и размеры, а также материалы изготовленияКабель-каналы: виды и размеры, а также материалы изготовления

В заключение

Не возникает сомнений, что кабель-канал – это довольно удобное, функциональное и полезное электротехническое изделие. К тому же монтаж электропроводки в квартире или частном доме становится довольно простым делом. Нельзя забывать и о том, что подобрать короба можно под любой интерьер и различную цветовую гамму.

Безопасность при использовании кабель-каналов значительно возрастает, а значит их использование становится иногда не просто удобным, а даже необходимым. Ну а стоимость таких коробов невелика. Это означает, что больших затрат монтаж кабель каналов не потребует.

Если у кого-либо остались вопросы по сегодняшней теме, мы всегда рады на них ответить в обсуждениях. Пишите, спрашивайте, делитесь опытом. А мы, в свою очередь, постараемся больше рассказывать о том, что Вас интересует.
