Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Нередко перед домашним мастером встает вопрос замены или монтажа «с нуля» электропроводки в частном доме. И многие в этом случае обращаются к профессионалам, затрачивая на оплату их труда. Но, хотя это действительно довольно сложная работа, не стоит недооценивать и свои силы. Сегодня разберемся, насколько сложна электропроводка в деревянном доме. Пошаговая инструкция, которая будет представлена ниже поможет убедиться в том, что «не боги горшки обжигают». Ну, обо всем по порядку. Для начала следует понять общие правила, а уже после рассмотреть глубже все особенности монтажа.

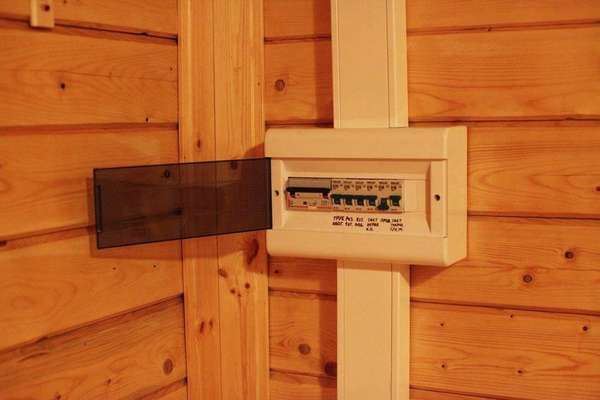

Электропроводка в деревянном доме: пошаговая инструкцияНаиболее удобно в деревянном доме делать проводку на этапе строительства

Содержание

Особенности монтажа, автоматики и современные возможности защиты

Монтаж электропроводки в деревянных домах немного отличается от выполнения подобной работы в бетонных и кирпичных строениях. Все дело в пожарной опасности таких сооружений, а по тому следует соблюдать некоторые правила. В наш высокотехнологичный век существует множество систем автоматической защиты, но все же и старые методы не помешают. Конечно, давно ушли в прошлое прокладки из асбестовой ткани и других негорючих материалов между кабелем и деревянной стеной, но нечто подобное при монтаже эл. проводки в деревянных домах все же присутствует.

Читайте также:  Циркулярная стационарная пила : секреты выгодной покупки и правильного изготовления

Для примера можно привести пластиковые короба, которые выглядят довольно эстетично. Но многие ошибочно полагают, что их функция исключительно декоративная. На самом же деле подобные короба препятствуют распространению пламени при перегреве кабеля от короткого замыкания или перегрузки на линии. Но эту тему мы еще рассмотрим, а для начала главное правило.

Без такой схемы монтаж проводки в деревянном доме невозможенИгорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПри выполнении такой работы, как проводка электричества в деревянном доме, необходима предельная внимательность и соблюдение правил безопасности. Помните, что поражение электрическим током очень опасно, а невнимательность к мелочам чревато возгоранием. Не стоит рисковать своей жизнью и здоровьем близких.

Ну а, чтобы обезопасить начинающих домашних мастеров, мы постараемся не упустить ни одной мелочи, разобрав поэтапно каждый шаг, каждое действие подобной работы.

Электрическая проводка в брусовом доме – особенности и способы

Проводка в доме из бруса может быть произведена двумя способами:

  • открытым (наружным) способом,
  • скрытым методом.

При этом необходимо понимать, что эти способы различаются не только видимостью кабелей. Они так же влияют и на сечение (при скрытой оно должно быть больше).

С виду не очень красиво, но все закроется деревянной вагонкой

Попробуем понять, какие существуют правила монтажа проводки в бревенчатых домах. Что необходимо предусмотреть во избежание форс-мажорных обстоятельств?

Проводка в деревянном доме: правила электробезопасности при производстве работ

Как уже упоминалось, дерево является горючим материалом, а потому и способы монтажа электропроводки здесь необходимы особые. Ведь именно от этого зависит безопасность домочадцев. В наше время правилами монтажа электропроводки в деревянных домах предусматривается укладка кабеля в гофрированные шланги из пластика или металла, а также пластиковые кабель-каналы, предотвращающие возгорание. К тому же в продаже имеются и провода с негорючей изоляцией, использование которых приоритетно в подобной работе.

Проводку под деревянным полом в гофре из металла

Что же касается документации, регламентирующей правила электропроводки в деревянных домах – ПУЭ в помощь. Здесь, наверное, стоит расшифровать. ПУЭ – это правила устройства электроустановок. По сути – главный документ в работе любого электромонтера. Именно поэтому изучить его не помешает. В нем прописаны основные нормы устройства вводных щитов, а также объяснено, как правильно сделать проводку в деревянном доме.

С чего же начать подобную работу?

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Сечение кабеля и изоляция играет довольно важную рольВажная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Прекрасная схема электроточек в деревянном доме

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву,
  • дрель,
  • крепежные скобы (клипсы) по размеру гофры,
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеляВажно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия. Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенностиЭлектропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенностиЭлектропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенностиЭлектропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенностиЭлектропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенностиЭлектропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Электропроводка в деревянном доме: пошаговая фото инструкция алгоритма работ

Попробуем в общих чертах разобрать, каким же образом нужно действовать, производя монтаж электропроводки в деревянном доме.

Фото пример Выполняемые действия

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Для начала следует запастись инструментом и материалом, который изображен на фото
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Так же необходима вот такая коронка, если выбран способ скрытой, внутренней проводки
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Примерно такая схема должна быть предварительно составлена. Именно по ней мы и будем работать
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Нужно понимать, что к вводному щиту должно прийти несколько групп, а по тому что то наподобие этой схемы должно уже быть в голове
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности
Везде, где это возможно, провода прячем под пол, потолок или за обшивкой стен
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Если это невозможно, то используем кабель-каналы и наружные распределительные коробки
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Если используется негорючий провод, допускается его протяжка без дополнительной защиты, но лучше все же перестраховаться
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Теперь необходимо высверлить при помощи коронки отверстия под розетки и выключатели
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Все что осталось внутри, удаляем при помощи стамески и молотка
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности
Особенно стоит опасаться повреждения изоляции жил при монтаже – это может привести к короткому замыканию при тестировании системы электроснабжения деревянного дома
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Вот так все должно выглядеть после предыдущих шагов
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности После этого устанавливаем пластиковые «стаканы», куда после ремонта будут установлены розетки
Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Если же выбрана внешняя проводка, то конечный результат должен выглядеть примерно так

При монтаже проводки своими руками в деревянных домах необходимо следить за качеством соединений. Именно неплотные контакты чаще всего становятся причиной нагрева и возгорания кабелей. Именно поэтому, чтобы не пользоваться паяльником, делая более плотные соединения на скрутках, рекомендуется использование специальных клеммников WAGO. Сейчас рассмотрим расключение распределительной коробки при помощи подобных приспособлений.

Фото пример Выполняемые действия

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Сами соединители Ваго выглядят следующим образом

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Их можно разделить на самозажимные – одноразового использования (применимы только к одножильному проводу)…

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности …и многоразового использования со специальным фиксатором. Такие клеммники могут зажимать как одножильные, так и многожильные, гибкие провода

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Зажим происходит вот таким образом

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности Удобнее, если провода будут торчать из распределительной коробки подлиннее. Это позволит без проблем смонтировать ее, а так же позволит более удобно обслуживать в будущем

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности А это уже конечный результат. Не правда ли, выглядит довольно эстетично

Важный совет! Не стоит недооценивать важность цветовой маркировки кабелей. Дело в том, что расцветка сильно упрощает монтаж.

Нужно лишь запомнить:

  • заземление – всегда желтый, зеленый или желто-зеленый провод,
  • синий или бело-синий – всегда нулевой,
  • все остальные расцветки относятся к фазным проводам.

Если соблюдать это нехитрое правило, монтаж будет производиться очень просто, и Вы никогда не запутаетесь в кабелях на этапе подключения вводного электрощита. Да и распределительные коробки никаких сложностей или проблем не доставят.

Разобравшись с вопросом, как провести проводку в деревянном доме, однако, не стоит сразу бежать в магазин за кабелями. Есть еще один немаловажный вопрос, который требует решения. И снова в этом поможет предварительно составленная схема.

Необходимо произвести следующие действия. Определившись, какие приборы будут подключены на ту или иную линию, прямо на схеме нужно прописать суммарную мощность потребляемых приборов по каждой группе. Именно эти действия помогут высчитать необходимое сечение кабелей перед тем, как сделать проводку в деревянном доме.

Какой провод использовать для проводки в доме – материал изготовления и сечение

Многие домашние мастера, не имея опыта работ по электромонтажу, стараются проложить кабель с наибольшим возможным сечением, чтобы не ошибиться. Но подобный подход в корне неверен. И сейчас разберемся, каково оптимальное сечение провода и какой материал его изготовления более приемлем.

Маркировка проводов очень важна при монтаже в деревянном доме

Кто-то может сказать, что лучше использовать алюминиевые кабели для проводки в деревянных домах. Они дешевле и довольно просты в монтаже. Возможно это и так, но все же если копнуть глубже, то экономия получается не совсем правильной. Дело в том, что при стоимости в 2 раза большей, у медных кабелей есть два неоспоримых преимущества:

  1. Срок службы меди составляет 50-60 лет, в то время, как алюминий с трудом выдерживает 20. К тому же в наше время натуральных алюминиевых кабелей практически нет, в основном сплав, который служит и того меньше.
  2. Медь имеет меньшее сопротивление, а значит и сечение алюминиевого провода будет большим при той же мощности, потребляемой приборами.

Из этого можно сделать вывод, что, принимая во внимание повторную замену проводов через 20 лет, экономии никакой не получается, но здесь мы можем только указать характеристики. Решать уже каждому лично.

Для примера можно взять потребляемую мощность в 4 кВт. Для питания такого прибора необходим алюминиевый кабель, сечением 2.5 мм2. В то время, как медный – всего 1.5 мм2. Из этого уже можно сделать какие-то выводы. Ниже предлагаем ознакомиться с таблицей сечения проводов из расчета по мощности и токовой нагрузки.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенностиЭлектропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Надеемся, что эти данные помогут решить каждому, какой нужен провод для проводки в доме. Ну а для простоты вычисления необходимого сечения кабеля можно воспользоваться программой, которая высчитает все за Вас.

Калькулятор расчета сечения кабеля по мощности

Устройство ввода электропроводки в деревянные дома

Следует сразу отметить, что ввод кабелей в деревянные дома от столба производится только обслуживающей компанией. Домовладелец не имеет права подключения. Так же необходимо проверить все системы на наличие коротких замыканий и неправильных подключений при помощи мультиметра, перед тем, как завести электричество в деревянный дом. Что же касается самого вводного силового щита, то все расключения производит сам домовладелец или нанятый им профессиональный электрик. Конечно, на первый взгляд может показаться, что подключить всю автоматику распределительного шкафа или щита очень сложно, но это не совсем так. Сейчас и разберемся с этим вопросом.

Для начала следует понять, нужна ли установка УЗО, чем отличается устройство защитного отключения от автоматического выключателя. Дело в том, что автомат отключает питание сети при большой перегрузке на линии или при коротком замыкании. УЗО же срабатывает при утечке тока (к примеру, при повреждении изоляции и пробое на корпус) или прикосновении человека к токоведущим частям. Получается, что устройство защитного отключения оберегает от поражения электрическим током, в то время как автомат подобной защиты не предоставляет.

Так выглядит устройство защитного отключения (УЗО)

Многие, узнав эту информацию, полагают, что если в силовом щите установлено УЗО, то на автомат можно не тратиться, но это опасное заблуждение. Дело в том, что устройство защитного отключения реагирует на разность потенциалов, протекающих в нем токов, а именно на утечку такового. Но при этом, если происходит перегрузка по линии или короткое замыкание, УЗО эту проблему не распознает. В этом случае подобное устройство просто сгорает, не отключая питание. В результате – перегрев провода, воспламенение изоляции и пожар. Именно по этой причине каждое УЗО должно быть оборудовано автоматом.

Конечно, в наше время есть устройство, которое совмещает в себе функции как УЗО, так и автомата. И называется оно дифференциальным автоматом. Но слишком большой популярности оно не имеет по одной простой причине. Стоимость его выше, чем у УЗО, но при этом возникает одна проблема. При выходе из строя придется менять полностью дифавтомат, в то время как в варианте УЗО + автомат можно заменить только одно из этих устройств. Но следует знать, что устройство защитного отключения требует особо внимательного монтажа, о котором сейчас мы и расскажем.

А это уже дифавтомат

Нюансы подключения УЗО к домашней электросети

Дело в том, что устройство защитного отключения будет периодически срабатывать без видимых на то причин при следующих ошибках подключения:

  1. Заземление нулевого провода после УЗО.
  2. При нескольких УЗО в схеме – если ноль или фаза от одного посажена на соответствующие клеммы другого.
  3. Неправильном расключении в коробках или розетках (ноль находится в контакте с заземлением).
  4. Пробое изоляции, если оголенная жила задевает за корпус бытового прибора.
  5. Проход нулевого провода минуя УЗО.
  6. Подключение фазного провода на нулевой контакт и наоборот.

Игорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли грамотно подойти к подключению устройства защитного отключения, то в критический момент оно может спасти жизнь домовладельцу или его домочадцам, что, согласитесь, немаловажно. Именно по этой причине если есть возможность монтажа УЗО, его следует подключить.

Ну а для более полной информации по устройству защитного отключения и его монтажу, предлагаем посмотреть небольшое видео:

Как расположить автоматику в электрощите

Расположение автоматики в вводном электрическом щите – дело непростое. Именно поэтому мы решили заострить внимание на данном процессе.

Следует понимать, что на входе кабеля должен стоять вводной автомат, который будет выдерживать общую нагрузку со всего дома. Фазный провод, отходящий от него подключается к первой клемме прибора учета электроэнергии, нулевой ввод, проходя через шину идет не третий контакт счетчика. Соответственно, вторая клемма от прибора учета – выход фазы, а четвертая – нулевой отвод. Далее эти два провода подключаются к контактам общего устройства защитного отключения согласно схеме. Она указана либо на лицевой, либо на боковой панели УЗО. Ну а далее уже проходят по группам либо через защиту, либо просто через автоматы.

Важный совет! Приобретая электрощит необходимо продумать его размер таким образом, чтобы после установки всей автоматики в нем осталось место. Ведь неизвестно, какое оборудование придется подключить в будущем.Вводной силовой шкаф в деревянном доме – все довольно аккуратноСовет! Если в доме имеются такие бытовые приборы, как электрический котел, посудомоечная и стиральная машина, то их лучше подключить через отдельные УЗО и на отдельные группы. Также следует обратить внимание на подключение каждого из устройств защитного отключения. Важно, чтобы каждое из них имело отдельную пару входа и выхода во избежание несанкционированных отключений.

Сама автоматика в электрощите располагается следующим образом. Если имеется две и более дин-рейки, то вверху (слева направо) вводной автомат, электросчетчик, общее УЗО. Ниже или далее все остальные устройства защитного отключения с автоматами из своей группы. При этом каждая из групп маркируется для удобства обслуживания

Немного проще, но тут уже 3 фазы

После полного подключения необходимо протестировать всю систему электроснабжения дома. Для этого, включив вводной автомат, начинаем по очереди подавать питание на линии. При этом вся бытовая техника и осветительные приборы должны быть выключены. Если не один из автоматов не выключился, можно переходить внутрь дома, где для начала включаются все осветительные приборы. После этого, при помощи отвертки-индикатора или мультиметра проверяются фазы розеток, а также отсутствие напряжения на заземлении и нуле. Если все в порядке, снова выключаем вводной автомат и протягиваем основательно все контакты.

Важный совет! После ввода сети в эксплуатацию, через 2-3 недели необходимо вновь протянуть все клеммы в электрощите. Это избавит от нагрева контакты.Контакты должны быть протянуты качественно – от этого зависит безопасность в деревянном доме

И еще, в эксплуатации устройств защитного отключения есть один нюанс. Если началось несанкционированное периодическое отключение без видимых причин, не стоит сразу «лезть в дебри», вскрывать распределительные коробки и проверять на целостность проводку. Возможно, что проблема в самом УЗО. Для его проверки необходимо снять с него нагрузку, отключив автоматы (подача напряжения при этом должна остаться) и нажать на кнопку «тест». В этом случае устройство защитного отключения должно сработать. Если это произошло, значит оно исправно и проблема в проводке или в расключении. Если же нет, то УЗО придется поменять.

Разводка электропроводки – важность аккуратной работы

Производя разводку электропроводки в деревянных домах следует быть очень внимательным. Именно по этой причине мы упоминали о необходимости знания цветовой маркировки проводов. Перепутав цвета в одном месте, после тестирования придется вскрывать для поиска ошибки не только коробки, но и розетки с выключателями.

Схема расключения распределительных коробокИгорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПри расключении выключателей существует правило. Прерываться всегда должен фазный провод. Нулевой же идет через распределительную коробку, минуя выключатель, напрямую к осветительному прибору. Это же относится и к защитному заземлению. К розетке же из коробки уходят все три провода (если отсутствует заземление, то два). Необходимо помнить, что один раз проявив невнимательность и перепутав цветовую маркировку, можно в последующем искать свою ошибку очень долго.

Что же касается отсутствующего заземления, то его стоит сделать во избежание неприятных ситуаций вроде выхода из строя бытовых электроприборов. Особых усилий это не потребует. Для устройства защитного заземления достаточно установить в вводном силовом щите дополнительную шину, которая подключается в разрыв нулевого провода до общего устройства защитного отключения. Тем самым мы и получаем шину заземления, которая не мешает работе УЗО.

Так же следует напомнить о необходимости плотных соединений проводов при разводке электричества в деревянных домах. Если же клеммники Ваго отсутствуют, то скрутку можно пропаять или опрессовать медной трубкой. В любом случае нагрев контактов недопустим в любых помещениях, а в деревянных тем более.

Ваго довольно удобны для деревянных домов

Защита проводов между распределительными коробками

Защита проводки в деревянных домах кабель-каналами или гофрированными трубками является приоритетным. Дело в том, что внутри подобных приспособлений очень малое количество кислорода, а материал является негорючим. При возникновении возгорания кабеля или его короткого замыкания, автоматика отключает подачу электроэнергии, при этом проводка в гофре не может гореть из-за отсутствия там кислорода, необходимого огню. Но следует поинтересоваться при приобретении у продавца, из какого материала та или иная защита. Следует понимать, негорючая гофра для кабеля в деревянном доме – единственный правильный вариант. Что же касается кабель-каналов, то в наше время все они изготавливаются из огнеупорных материалов.

Гофра для деревянного дома должна быть негорючей

Из чего изготавливаются стаканы для розеток и как их выбрать

Здесь все зависит от пожеланий самого мастера. При этом имеет смысл уточнить, что при установке нескольких встроенных розеток удобнее будет приобретение пластиковых стаканов. Но следует понимать, что для них необходимо определенное расстояние между центрами отверстий. Металлические подрозетники для дерева в этом смысле более демократичны и не требуют особых вычислений расстояний.

Что касается розеток для деревянного дома наружного типа, то здесь обязательна негорючая прокладка между ней и стеной. Хотя, в наше время подобные электроточки производятся уже с задней стенкой.

И се же, если домашний мастер не слишком уверен в своих силах, то стоит установить подрозетники для деревянного дома из металла – это так же обезопасит жилище от внезапного возгорания.

Пластиковый подрозетник довольно удобен для деревянной стены

Насколько сложна работа по замене проводки?

По сути, особых проблем замена проводки в деревянных домах не составляет. Особенно, если производилась она внешним, наружным способом. В таком случае нужно отключить подачу питания с вводного автомата, после чего демонтировать старую проводку и уложить на ее место новую. Если же монтаж производился скрытым способом, то можно обойтись «малой кровью». Для этого отсоединяется со щита подача на дом, а внутри монтируется наружная проводка, после чего на нее подается питание.

Важно! Перед монтажом новой проводки обязательно снятие напряжение со старой. В противном случае появляется риск попасть саморезом или сверлом в токоведущий провод. О результатах, наверное, говорить не стоит.

Обязательна ли проверка после монтажа или замены электропроводки?

Ответ на этот вопрос лежит на поверхности – конечно же обязателен. Ведь даже профессиональный электромонтер с огромным стажем может допустить ошибку. Что же тогда говорить о начинающем мастере. К тому же подобные испытания добавят уверенности в том, что все сделано как надо.

Стоимость подобных работ или еще один повод сделать все самостоятельно

Если рассмотреть такой аспект вопроса о самостоятельном электромонтаже в деревянном доме, как стоимость работ, то можно понять, что суммы довольно высоки. Попробуем определить примерные затраты, которые может понести домовладелец на оплату работы профессионалов.

Аккуратный монтаж под ретро в деревянном доме

Сразу следует отметить, что стоимость работ по электропроводке в деревянных домах довольно высока, а потому не стоит слишком удивляться расценкам.

Производимая работа Стоимость, руб.
Монтаж подрозетника в деревянной основе 300
Монтаж одной электроточки (под скрытую проводку) 250
Монтаж электроточки с внешней проводки 200
Замена старой электроточки 250
Монтаж распределительной коробки 250
Подготовка места под распределительную коробку 250
Установка розетки под телефон 250
Установка розетки под ТВ кабель 250
Установка розетки компьютерной сети 300

Что же касается монтажа кабеля, то тут дело обстоит еще сложнее. Но даже не вдаваясь в подробности, полный электромонтаж деревянного дома площадью 50 м2обойдется хозяину в сумму не менее 50000 руб. Это при том, что у некоторых компаний, предоставляющих подобные услуги, в данную сумму не входит монтаж вводного щита. Именно по этой причине стоит задуматься о собственноручном выполнении монтажа.

Примерная схема расключения вводного щитаИгорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПри найме профессионального электромонтажника следует уточнить, имеется ли у компании вся положенная в таких случаях документация, дают ли они гарантию на выполняемые работы. К тому же есть риск найма неквалифицированного работника, а по тому имеет смысл проверить его диплом, допуск и, по возможности, стаж в данной деятельности. В противном случае появляется риск найма работника, который не имеет понятия в специфике электромонтажа. К сожалению, в наше время — это не редкость.

Вообще, неудивительно, что стоимость монтажа электропроводки в деревянном доме столь высока. Если вникнуть в суть такой работы, то можно понять, что цена оправданна, но только при соблюдении одного важного условия.

Расценки на монтаж электропроводки в деревянном доме можно снизить, если заранее подготовить схему и трассы для кабелей.

Подведем итог

В заключение хотелось бы напомнить всем, что электромонтаж – это довольно сложная работа, требующая предельной концентрации и внимания. Каждый шаг, каждый этап ее должен быть взвешен и продуман до мелочей. Хотя, наверное, мелочей в такой работе и быть не может.

Проводка в деревянном доме открытого типа не всегда гармонирует с интерьеромВажно! Напряжение в бытовой сети (220 В) является опасным для жизни и здоровья. Именно поэтому стоит внимательно следить за состоянием электроинструмента. На изолированных ручках его не должно быть трещин, равно как и жирных следов, которые могут способствовать соскальзыванию руки.

Хотя такая работа и под силу большинству домашних мастеров, но некоторые очень сомневаются в своих силах. Так вот, при наличии больших сомнений лучше обратиться за помощью к профессионалам. Ведь шутки с электричеством могут закончиться довольно плачевно.

Очень надеемся, что информация, изложенная в статье, была кому-то полезна. Если у кого-то остались вопросы – задавайте их в комментариях, делитесь своими соображениями или отчетами по своей работе – и это обязательно кому-нибудь поможет.

Ну а напоследок предлагаем просмотреть небольшое видео по теме открытой электропроводки в деревянном доме.

Видео: наружная проводка в кабель-канале в деревянном доме
