Сегодня, наверное, ни одна квартира или частный дом не обходится без светодиодного освещения. Да и уличное освещение постепенно меняется на экономичные и долговечные LED-элементы. Но глядя на сегодняшнюю тему разговора спрашивается – при чем тут водитель (с английского «driver» переводится именно так)? Это первый вопрос, приходящий в голову человеку, несведущему в устройстве светодиодного освещения. На самом деле без такого устройства световые диоды не работают с напряжением в сети 220 В. Сегодня разберемся, какую функцию выполняет драйвер для светодиодов, как подключить это устройство и возможно ли изготовить собственными руками.
Зачем нужны драйверы для светодиодов и что это такое

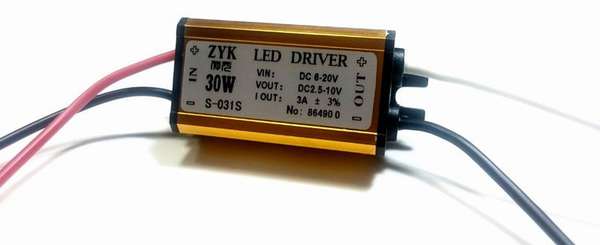

Ответ на вопрос, что такое драйвер для светодиода, довольно прост. Это устройство, стабилизирующее напряжение и придающее ему те характеристики, которые нужны для работы LED-элементов. Чтобы было понятнее, проведем аналогию с пускорегулирующим устройством люминесцентной лампы, которая также не может работать без дополнительного оборудования. Разница лишь в том, что драйвер имеет компактный размер и умещается в корпусе светового прибора. По сути его можно назвать стабилизирующим пусковым устройством или преобразователем частоты.
Где применяют стабилизирующие устройства для LED-элементов
LED-драйверы для светодиодов применяются в различных областях:
- фонари уличного освещения,
- лампы бытового освещения,
- светодиодные ленты и различная подсветка,
- офисные светильники с формой люминесцентных ламп.
Даже дневные ходовые огни автомобилей требуют установки такого устройства, но здесь все гораздо проще, можно обойтись одним резистором. И хотя драйвер для светодиодной ленты (к примеру) по характеристикам отличается от стабилизатора напряжения лампочки, функцию они выполняют одну.
Принцип работы схемы драйвера светодиодной лампы 220 В
Принцип работы устройства заключается в поддержании на выходном напряжении (независимо от его величины) заданного тока. В этом и состоит отличие от стабилизирующего блока питания, который отвечает за напряжение.
Рассматривая схему видим, что ток, проходя через сопротивления, стабилизируется, а конденсатор придает ему нужную частоту. Затем в дело вступает выпрямляющий диодный мост. Получаем стабилизированный прямой ток на светодиодах, который повторно ограничивается резисторами.
Характеристики драйверов, достойные внимания
Характеристики преобразователей, необходимых в том или ином случае, определяются, исходя из параметров LED-потребителей. Основными можно назвать:
- Номинальную мощность драйвера – этот параметр должен превышать общую мощность, потребляемую световыми диодами, которые будут в его схеме.
- Выходное напряжение – зависит от величин падения напряжения на каждом из световых диодов.
- Номинальный ток, который зависит от яркости свечения и потребляемой мощности элемента.
Важно знать! Падение напряжения на светодиоде зависит от его цвета. К примеру, если к БП 12 В получится подключить 16 светодиодов красного цвета, то максимальное количество зеленых составит уже 9.
Разделение LED-драйверов по типу устройства
Разделить преобразователи можно на два типа – линейные и импульсные. Оба типа применимы к световым диодам, но различия между ними заметны и по стоимости, и по техническим характеристикам.
Линейные преобразователи отличаются простотой конструкции и низкой стоимостью. Но такие драйверы имеют существенный недостаток – возможность подключения только маломощных световых элементов. Часть энергии тратится на выделение тепла, что способствует снижению коэффициента полезного действия (КПД).
Импульсные преобразователи основаны на принципе широтно-импульсной модуляции (ШИМ) и при их работе величины выходных токов обусловлены таким параметром, как коэффициент заполнения. Это означает, что изменения частоты импульсов нет, а вот коэффициент заполнения способен изменяться на величины от 10 до 80%. Такие драйверы позволяют продлить срок службы световых диодов, но имеют один недостаток. При их работе возможно наведение электромагнитных помех. Попробуем разобраться, чем это грозит человеку на простом примере.
У проживающего в квартире или доме установлен кардиостимулятор. При этом в небольшой комнате установлена люстра с множеством приборов, работающих на импульсных лед драйверах для светодиодных ламп. Кардиостимулятор при этом может начать давать сбои. Конечно, это утрировано и для создания столь сильных помех нужно очень много ламп, которые находятся на расстоянии менее метра от кардиостимулятора, но все же риск присутствует.
Как подобрать драйвер для светодиода: некоторые нюансы
Перед тем, как приобретать преобразователь, рассчитывают потребляемую светодиодами мощность. Номинальная мощность устройства должна превышать этот показатель на 25÷30%. Так же стабилизатор должен совпадать по выходному напряжению.
Если планируется скрытое размещение, лучше выбрать преобразователь без корпуса – стоимость выйдет ниже при тех же технических характеристиках.
Важно! Драйверы китайского производства обычно не соответствуют заявленным характеристикам. Не стоит экономить на приобретении преобразователя «made in оттуда». Лучше отдать предпочтение российскому производителю.
Как подключить LED-элементы к преобразователю: способы и схемы
Светодиоды к драйверу подключаются двумя способами – последовательно или параллельно. Для примера возьмем 6 LED-излучателей с падением напряжения 2 В. При последовательном подключении понадобится драйвер на 12 В и 300 мА. При этом свечение будет ровным по всем элементам.
Подключив излучатели параллельно в группе по 3, получим возможность использования преобразователя 6 В, но уже на 600 мА. Проблема в том то, что из-за неравномерного падения напряжения одна линия будет светиться ярче, чем другая.
Рассчитываем характеристики преобразователя для светодиодов
Для точного расчета сначала определяемся с потребляемой мощностью светодиодов. После решается вопрос со схемой подключения – будет она параллельной или последовательной. От этого будет зависеть выходное напряжение и номинальная мощность необходимого преобразователя. Это вся работа, которую нужно выполнить. Теперь в магазине электротехники или на онлайн ресурсе подбираем драйвер согласно высчитанным показателям.
Полезно знать! Приобретая преобразователь, спрашивайте у продавца сертификат соответствия на изделие. Если он отсутствует, от покупки лучше воздержаться.
Что такое диммируемый драйвер для световых диодов
Диммируемым называется драйвер для светодиодного светильника, поддерживающий изменение входных параметров тока и способный в зависимости от этого изменять выходные. Эти достигается изменение интенсивности свечения LED-излучателей. Примером может послужить контроллер для светодиодной ленты с дистанционным управлением. При желании появляется возможность «приглушить» освещение в помещении, дать отдохнуть глазам. Так же это уместно, если в комнате спит ребенок.
Диммирование выполняется с ПДУ, или со штатного механического бесступенчатого переключателя.
Китайские преобразователи – что в них особенного
Китайские друзья славятся умением подделать оборудование так, что им становится невозможно пользоваться. По отношению к драйверам можно сказать так же. Приобретая китайское устройство будьте готовыми к завышенным заявленным характеристикам, низкому качеству и быстрому выходу преобразователя из строя. Если же собирается первый в жизни LED-светильник, потренироваться и получить навыки в радиоэлектронике, такие изделия незаменимы по причине низкой стоимости и простоты исполнения.
Что влияет на срок службы преобразователей
Причинами выхода из строя преобразователя становятся:
- Резкие скачки напряжения в сети.
- Повышенная влажность, если устройство не соответствует по степени защиты.
- Перепады температур.
- Недостаточная вентиляция.
- Повышенная запыленность.
- Неправильный расчет мощности потребителей.
Любую из этих причин можно предупредить или исправить. Это означает, что в силах домашнего мастера продлить срок службы стабилизирующего устройства.
Схема драйвера светодиодов PT4115 с регулятором яркости
Речь пойдет о китайском производителе, который является исключением из правил. Микросхема, на основе которой можно собрать простейший преобразователь как раз его производства. Микропроцессор PT4115 обладает хорошими характеристиками и набирает популярность в России.
На рисунке представлена простейшая схема драйвера PT4115 для светодиодов, собрать которую сможет начинающий домашний мастер без опыта работы с радиоэлектроникой. Интересным в микросхеме является дополнительный выход (DIM) позволяющий подключение светорегулятора (диммера).
Как сделать драйвер для светодиодов своими руками
Собрать схему драйвера светодиодной лампы сможет любой начинающий мастер. Но для этого потребуется аккуратность и терпение. С первого раза стабилизирующее устройство может не получиться. Чтобы читателю было понятнее, как выполняется работа, предлагаем несколько простейших схем.
Как можно убедиться, ничего сложного в схемах драйверов для светодиодов от сети 220 В нет. Попробуем рассмотреть пошагово все этапы работ.
Пошаговая инструкция изготовления драйвера для светодиодов своими руками
| Фото пример | Выполняемое действие |
|---|---|
 |
Для работы нам понадобится обычный блок питания для телефона. С его помощью все выполняется быстро и просто. |
 |
После разборки зарядного устройства в руках у нас уже практически полноценный драйвер для трех одноваттных светодиодов, однако его нужно немного доработать. |
 |
Выпаиваем ограничительный резистор на 5 кОм, который находится возле выходного канала. Именно он не дает зарядному устройству подать слишком большое напряжение на сотовый телефон. |
 |
Вместо ограничительного впаиваем подстроечный резистор, выставив на нем те же 5кОм. Впоследствии добавим напряжение до необходимого. |
 |
На выходной канал припаивается 3 светодиода по 1 Вт каждый, соединенные последовательно, что в сумме даст нам 3 Вт. |
 |
Находим входные контакты и отпаиваем от печатной платы. Они нам уже не нужны… |
 |
…а на их место припаиваем сетевой шнур, по которому будет подаваться питание 220 В. |
 |
При желании в разрыв можно поставить резистор на 1 Ом, выставить амперметром все показатели. В этом случае диапазон затухания светодиодов будет шире. |
 |
После полной сборки проверяем работоспособность. Выходное напряжение 5 В, светодиоды пока не светятся. |
 |
Поворачивая регулятор на резисторе видим, как LED-элементы начинают «разгораться». |
Будьте внимательны. От такого преобразователя можно получить разряд не только в 220 В (от сетевого шнура), но и удар порядка 450 В, что довольно неприятно (проверено на себе).
Очень важно! Перед тем, как проверить драйвер для светодиодов на работоспособность и подключить к источнику питания, стоит еще раз визуально проверить правильность собранной схемы. Поражение электрическим током опасно для жизни, а вспышка от короткого замыкания может причинить вред глазам.
Преобразователи тока для световых диодов: где приобрести и какова стоимость
Такие устройства приобретаются в магазинах электротехники или на интернет ресурсах. Второй вариант выгоднее по цене. К тому же многие производители предлагают бесплатную доставку. Рассмотрим некоторые модели со входным напряжением 220 В с техническими характеристиками и стоимостью по состоянию на декабрь 2017 года.
| Фото | Модель | Класс защиты, IP | Выходное напряжение, В | Мощность, Вт | Стоимость, руб. |
|---|---|---|---|---|---|
 |
DFT-I-40- LD64 | 20 | 60-130 | 45 | 400 |
 |
ZF-AC LD49 | 40 | 40-70 | 54 | 450 |
 |
XS0812-12W PS12 | 20 | 24-44 | 12 | 200 |
 |
PS100 (открытый) | 20 | 30-36 | 100 | 1100 |
 |
PF4050A PS50 | 65 | 27-36 | 50 | 500 |
 |
PF100W LD100 | 65 | 23-36 | 100 | 1000 |
Глядя на цены можно сказать, что самостоятельное изготовление преобразователя тока скорее подойдет тем, для кого это только увлечение. Приобрести такое устройство можно довольно недорого.
Подведём итог
Выбирая преобразователь тока для светодиодных ламп, следует все внимательно просчитать. Любая погрешность может привести к уменьшению срока службы приобретенного прибора. Несмотря на невысокую стоимость стабилизатора, довольно неприятно постоянно выкидывать деньги на ветер. Только в этом случае драйвер прослужит положенный ему срок. А при самостоятельном изготовлении соблюдайте правила электробезопасности и будьте аккуратны и внимательны при сборке схемы.
Надеемся, что предоставленная сегодня информация была полезна нашему читателю. Возникшие вопросы можно задать в обсуждении – мы на них обязательно ответим. Пишите, спрашивайте, делитесь опытом с другими читателями.
А напоследок небольшое видео по сегодняшней теме:
