Чтобы выполнить скрытую укладку проводки, труб и прочих коммуникаций, в поверхностях потолка, стен и пола делают «канавки» определённых размеров. Для этих целей используют специальный электроинструмент – штроборез по бетону. В рамках сегодняшнего обзора редакция онлайн-журнала Seti.guru подробно познакомит вас с разновидностями бороздоделов, их конструктивными особенности, нюансами выбора оборудования.
Как устроен штроборез, и что это такое

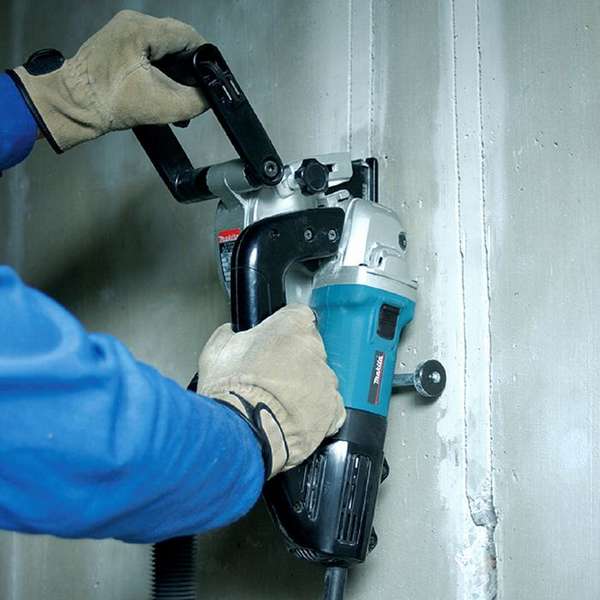

Штроборез представляет собой электроинструмент, предназначенный для изготовления канавок под укладку инженерных коммуникаций в перекрытиях и стенах зданий из кирпича, бетона, камня, прочих материалов. В конструкции имеется пара пильных алмазных дисков, благодаря которым выполняется нарезание борозд заданной ширины.
Внутри штробореза установлен электродвигатель определённой мощности, который приводит в движение диски устройства. Конструкция бороздодела оснащена опорной подвижной платформой. Благодаря этому приспособлению осуществляется регулировка глубины реза. Устройства работают от электрической сети в 220 В. Инструменты оснащаются следующими системами защиты от:
- случайного включения двигателя,
- перегрева и перегрузок,
- заклинивания алмазных дисков,
- попадания пыли на внутренние элементы конструкции.
Также бороздоделы оснащаются системами изменения направления движения, фиксации шпинделя, частоты вращения рабочих дисков, автоматической регулировки глубины реза, гашения вибраций и плавного пуска. Всё это обеспечивает комфортную и безопасную работу оператора.
Принцип функционирования штробореза
Принцип работы бороздодела достаточно прост: при включении кнопки от электрической сети поступает сигнал на двигатель. После запуска передаётся вращающий момент на редуктор. В свою очередь, он приводит в движение шпиндель, на котором фиксируются режущие диски (алмазные либо абразивные).
Перед началом резки на обрабатываемых поверхностях делается разметка для будущих канавок. Перемещение инструмента вдоль них выполняется при помощи роликов устройства. Используя рукоятки, диски можно погружать в обрабатываемый материал на определённую глубину.
После обработки на поверхности остаются 2 прямых реза, которые по толщине равны толщине используемого диска. Затем между ними удаляют всё лишнее, и получается штроба нужного размера. Как правило, для этих целей используется строительный перфоратор, отбойный молоток либо ручной инструмент (долото, зубило).
Для обработки поверхностей применяют диски по бетону для штробореза диаметром до 230 мм в зависимости от конструктивных особенностей модели. При их выборе важно учитывать рекомендации завода-изготовителя инструмента. Предлагаем посмотреть видео, чтобы понять, как работает штроборез.
Видео «Принцип работы бороздодела»:
Виды штроборезов
Бороздоделы бывают электрическими и ручными. В первом случае инструмент используется для резки канавок в бетонных, кирпичных, железобетонных типах поверхностей. Данный вид работ сопровождается большим количеством пыли, которая удаляется при помощи пылесоса. Крайне важно использовать средства индивидуальной защиты (очки, респиратор, перчатки), чтобы обеспечить должный уровень безопасности.
Чтобы сделать канавки под укладку коммуникаций в таких материалах, как пено- и газобетон, применяют ручные модели штроборезов. Такие органические соединения имеют ячеистую структуру, поэтому не отличаются высокой прочностью. Ручные штроборезы для газобетона просты в использовании. Такой инструмент не создаёт большого количества шума и позволяет делать борозды вертикальных и горизонтальных поверхностях.
Конструкция представляет собой металлическую раму с рукояткой, на которой закреплены резцы. Глубина канавки регулируется путём изменения силы нажатия на рабочий элемент устройства. В продаже также встречаются угловые штроборезы, позволяющие изменять положение пильного диска по отношению к обрабатываемой поверхности (в большинстве моделей он располагается под углом 90°). Такое оборудование даёт возможность выполнять рез изделий различной формы (например, бетонные перемычки, пороги), что существенно облегчает работу оператора.
Технические характеристики штроборезов
Штроборезы, как и различные виды электроинструмента, обладает рядом технических характеристик, которые необходимо учитывать при выборе определённой модели. От этого зависит производительность оборудования и продолжительность непрерывного использования.
Таблица 1. Основные технические характеристики электрических бороздоделов
| Параметр инструмента | Описание |
| Мощность | Производительность оборудования и длительность работы напрямую зависят от его мощности. У профессиональных бороздоделов этот показатель может варьироваться в пределах 2,5−3 и более кВт. Для дома достаточно будет использования компактных штроборезов на 1−1,5 кВт. Они имеют достаточно высокий вращающий момент и хорошо режут поверхности из твёрдых строительных материалов. |
| Вес оборудования | Между мощностью и весом электрического инструмента существует определённая взаимосвязь: чем он выше, тем больше весит оборудование. В зависимости от конструкции моделей и их назначения масса инструмента варьируется в пределах 3−9 кг. Наиболее удобны в работелёгкие компактные штроборезы, особенно если необходимо сделать канавки на потолке. |
| Скорость вращения | Скорость вращения шпинделя борозоделов влияет на качество обработки твёрдых поверхностей. Этот показатель тем выше, чем больше мощность инструмента. Для резки кирпича и камня, как правило, выбирают модели средней мощности со скоростью 6−9 тыс. об/мин. Чтобы получить качественный рез бетона, металла и других очень твёрдых материалов, применяют модели со скоростью вращения шпинделя в 11−12 тыс. об/мин. |
| Ширина и глубина реза | При выборе электроинструмента следует обращать внимание на такой показатель, как глубина и ширина реза штробы. Чем он выше, тем эффективнее работа оборудования. |
| Диаметр дисков | Рабочей частью оборудования являются диски. Диаметр этих устройств варьируется в диапазоне 115−230 мм (большие диски позволяют получить максимально глубокий рез). |
Вспомогательные системы и варианты оснастки электроинструмента
Рассмотрим вспомогательные системы и возможные варианты оснастки, которые имеются в бороздоделах. Чтобы предотвратить выход из строя электроинструмента и его перегрев, во многих моделях предусмотрена система защиты. Она отключает оборудование при достижении конкретных параметров нагрузки. Инструмент оборудуется защитными муфтами, исключающими заклинивание режущих дисков. Для этих целей также применяется автоматика отключения, которая обездвиживает вращающиеся части оборудования.
Поскольку режущий инструмент подвергается большим нагрузкам, производители оснащают штроборезы системами снижения уровня вибрации и шума, регулировки плавности хода и минимизации боковых биений. К примеру, для этих целей используются муфты скольжения и специальные амортизаторы. Профессиональные модели бороздоделов оснащены системами ограничения пусковых токов. Они исключают вращение пильных дисков на старте без рывков и обеспечивают плавную работу двигателя и редуктора.
На штроборезах имеются специальные штуцеры, благодаря которым есть возможность подключить шланг пылесоса. Нескользящие ролики на платформе инструмента позволяют продвигать устройство во время работы и не прилагать при этом больших усилий. Также многие модели оборудованы эргономичными рукоятками, при помощи которых удобно удерживать инструмент и устанавливать его в различные положения.
Как выбрать штроборез – рекомендации специалистов
По характеристикам электродвигателя
Маломощные штроборезы 0,9−1,3 кВт применяются в основном в бытовых целях для проведения ремонтных работ. Такие инструменты не предназначены для длительного использования, поскольку мотор будет постоянно перегреваться. Стоимость такого оборудования невелика, поэтому его покупку может позволить себе практически каждый человек.
Совет! Если предстоит ремонт в квартире или частном доме, стоит рассмотреть вариант аренды штробореза по бетону с пылесосом. Цена на неё невелика, что позволит сэкономить на расходах, к тому же такая модель позволяет делать борозды без образования большого количества строительной пыли.
Бороздоделы средней мощности 1,4−2 кВт позволяют выполнять значительные объёмы строительно-монтажных работ. Такое оборудование можно использовать в течение 1,5−2 часов, после чего необходимо делать перерывы, чтобы охладить электрический двигатель. По отзывам пользователей, штроборез Фиолент Б3-40 мощностью 1,6 кВт обеспечивает глубину реза до 41 мм и отлично справляется с обработкой поверхностей из кирпича, ракушняка, бетона, также их зачистки и шлифовки. Весит машина 4,3 кг и может эксплуатироваться без перерыва в течение 40−50 минут. Штроборезы мощностью от 2 кВт относятся к разряду профессионального оборудования, которое применяется для длительной работы. С его помощью можно сделать борозды в бетоне и прочих твёрдых материалах глубиной до 0,1 м.
Для этого используются алмазные либо абразивные диски (либо насадки на болгарку) для штроборезов диаметром от 220 мм. За счёт большого количества дополнительного функционала и возможности решения огромного количества задач, профессиональные бороздоделы имеют самую высокую цену.
По параметрам штробы
Глубина реза и ширина канавки также являются важными техническими параметрами, которые следует в обязательном порядке учитывать при выборе определённой модели штробореза. Чтобы подготовить каналы в поверхностях под укладку электрических и телефонных кабелей, будет достаточно сделать борозду в несколько сантиметров. Для этих целей подходит маломощный инструмент.
Подготовка стен к прокладке водопровода может потребовать изготовления штроб глубиной 50−60 мм, для чего следует использовать инструмент средней мощности и алмазные диски соответствующего диаметра. Если требуется сделать борозды глубже 10 мм, зачастую применяют однодисковые электрические машины. Ширина канавки легко регулируется при помощи добавления шайб между пильными дисками.
Строительные пылесосы для штроборезов: что нужно знать об их использовании
При работе с бороздоделами образуется большое количество пыли. Она препятствует нормальному выполнению ряда задач, особенно при длительной эксплуатации оборудования, а также небезопасна для человеческого здоровья. Для решения данной проблемы следует купить штроборез по бетону с пылесосом, особенно если планируется выполнение больших объёмов монтажно-строительных работ. Такое оборудование обеспечивает отменную видимость в зоне нахождения оператора и существенно ускоряет производство штроб.
Лучшие модели штроборезов, по мнению редакции и отзывам потребителей
Makita SG 1250
Штроборез Makita SG1250 работает от бытовой электросети в 220 В, оснащён 2 режущими дисками и предназначен для изготовления штроб глубиной и шириной до 30 мм. Мощность инструмент составляет 1,4 кВт, скорость вращения шпинделя равна 9000 об/мин. Допускается использование алмазных и абразивных дисков диаметром до 125 мм.
Оборудование применяется в бытовых целях для сухой резки кирпича, камня и бетонных поверхностей. Благодаря наличию системы плавного пуска обеспечивается продолжительная работа устройства без разрушения элементов конструкции. Также корпус имеет надёжную защиту от попадания пыли. Весит инструмент 3,9 кг, что позволяет оператору достаточно долго обрабатывать стены и поверхности потолков.
Отзыв о модели Makita SG1250:
Интерскол Ом 115-1300
Бороздодел Интерскол Ом 115-1300 обладает лёгкой конструкцией небольших габаритов, вес которой составляет 3 кг. Оператор имеет возможность регулировать угол наклона рабочего диска в диапазоне 45−90°. Мощность двигателя составляет 1,35 кВт, что позволяет быстро выполнять монтажные работы любой сложности.
Наибольшая глубина реза, который может выполнить данное устройство, составляет 36 мм. Конструкция оснащена пылезащитными элементами, которые оберегают двигатель, редуктор и подшипники скольжения от попадания грязи. На электрическом штроборезе имеется 4-метровый шнур, что обеспечивает дополнительные удобства во время работы.
Фиолент Б1-30
По отзывам пользователей, штроборез Фиолент Б1-30 является одним из лучших в своём сегменте, поскольку легко справляется с обработкой таких материалов, как бетон, кирпич и металл. Оборудование используется для сухой резки различных поверхностей. При мощности в 1,1 кВт инструмент хорошо делает штробы в стенах, а также применяется в качестве УШМ для зачистки бетона и шлифовки каменных поверхностей.
Конструкция данной модели оснащена высококачественным комплектующим и надёжным электроприводом, что обеспечивает длительную эксплуатацию. При весе 4,5 кг двухдисковый Фиолент Б1-30 обеспечивает рез штроб размером до 30 мм. Скорость вращения инструмента составляет 6200 об/мин.
Отзыв о модели «Фиолент Б1-30»:
Также стоит обратить внимание на модель штробореза Фиолент Б2-30. По отзывам мастеров, её мощности в 1,6 кВт при скорости вращения шпинделя 9000 об/мин вполне достаточно для качественной и продолжительной обработки бетона и камня.
Отзыв о модели «Фиолент Б2-30»:
Зубр ЗШ-1500
Среди лучших моделей бороздоделов отметим электроинструмент отечественного производства Зубр ЗШ-1500. Мощность оборудования составляет 1,5 кВт, весит устройство 5,9 кг, а частота вращения равна 7000 об/мин. Зубр обеспечивает пропил различных поверхностей (по глубине и толщине) до 45 мм.
По отзывам мастеров, штроборез Зубр ЗШ-1500 обладает высокой степенью безопасности. Этому способствует система электронного управления процессом пуска устройства, а также наличие дополнительной эргономичной рукоятки, обеспечивающей удобный хват при работе с потолком и стенами.
Makita SG 1251J
Среди профессиональных штроборезов средней мощности следует выделить модель Makita SG1251J. Сила электродвигателя этого агрегата равна 1,4 кВт, а частота вращения шпинделя составляет 10 000 об/мин. Устройство предназначено для штробления канавок в поверхностях из рыхлых и твёрдых материалов глубиной до 30 мм. Электрический инструмент широко используется мастерами для изготовления борозд для укладки проводки и трубопровода.
Модель отличается высокой надёжностью, отменным качеством сборки и пониженным уровнем шума. Стабильную работу устройства обеспечивает встроенная система стабилизации оборотов электродвигателя.
Отзыв о штроборезах Makita серии SG:
Bosh GNF 35 CA
Профессиональный бороздодел Bosh GNF 35 CA является одним лучшим в своём классе. Мощность инструмента составляет 1,4 кВт. Высокое качество сборки позволяет применять оборудование для штробления любых поверхностей для последующей установки инженерных коммуникаций. Модель даёт возможность делать канавки глубиной 35 и шириной 39 мм.
Механизм штробореза отличается высокой надёжностью и приспособлен к длительной эксплуатации под большой нагрузкой. Перегрев инструмента полностью исключается благодаря наличию высококлассной системы защиты. К недостаткам инструмента стоит отнести большой вес, поэтому делать штробы на потолке в течение длительного времени достаточно сложно.
По какой цене можно выгодно купить штроборез по бетону
Рассмотрим в данном разделе, сколько стоят штроборезы. В таблице ниже представлены популярные модели электрических бороздоделов и средняя стоимость.
Таблица 2. Стоимость штроборезов
| Изображение | Модель штробореза | Средняя цена (по состоянию на апрель 2018 г.), руб. |
 |
Makita SG1250 | 25340 |
 |
Makita SG1251J | 27870 |
 |
Интерскол Ом 115-1300 | 3100 |
 |
Фиолент Б1-30 | 5670 |
 |
Фиолент Б2-30 | 6920 |
 |
Зубр ЗШ-1500 | 8570 |
 |
Bosh GNF 35 CA | 39400 |
