Фрезеровальное оборудование позволяет максимально эффективно и точно выполнить обработку всевозможных заготовок из различных материалов. Такие агрегаты отличаются высокой производительностью и многофункциональностью. В этом обзоре редакции Seti.guru расскажем, что собой представляет фрезерный станок с ЧПУ по дереву, разберёмся в его устройстве и принципе работы, а также узнаем, какие бывают разновидности оборудования.
Фрезерный станок с ЧПУ – что это такое
Применение компьютеризированных систем для управления работой станков позволяет с максимальной точностью обрабатывать заготовки из древесины, различных полимеров, металла и прочих материалов. Современные фрезеровочные станки с ЧПУ широко используются на различных предприятиях и мастерских, специализирующихся на производстве и обработке фасонных деталей.
При помощи фрезеров производственные компании также осуществляют изготовление всевозможных профилей. Оборудование позволяет выполнять резьбу и строгание (профильное, плоское) различных деталей. В результате обработки материалов и заготовок получаются рельефные (объёмные) готовые изделия, к тому же некоторые модели могут наносить текст на поверхность различных изделий.
Устройство и комплектация фрезеров по дереву с ЧПУ
Агрегаты с числовым программным управлением имеют в своей конструкции жёсткую станину. Она представляет собой литую виброустойчивую основу, на которой размещаются элементы установки – консоль, плита рабочего стола и суппорт. Также на станке имеются шпиндельные головки и инструмент для резьбы и резки по дереву.
Отличительной особенностью фрезерного станка с ЧПУ (СNС) является наличие компьютеризированной системы, которая предназначена для управления всеми процессами агрегата. Оно осуществляется через специальный блок: с него выполняется передача определённых сигналов на электрические моторы, приводящие в движение рабочие органы обрабатывающего устройства.
Под поверхностью рабочего стола станка располагается суппорт, на котором закреплён вал-шпиндель. На его верхней части имеется шпиндель вставного типа и режущие элементы (фрезы, диски, гравёры, ножи, головки).
Дополнительные приспособления
В конструкции фрезера с ЧПУ есть планка с разметкой, позволяющая выполнять прямолинейную обработку деталей. Некоторые модели агрегатов оборудованы промышленными мощными пылесосами. Они удаляют древесную стружку, мелкие щепки и пыль со станка.
Производители деревообрабатывающих станков с программным управлением постоянно совершенствуют модели и внедряют приспособления, существенно повышающие возможности оборудования. К примеру, система АТС позволяет максимально быстро сменить режущие элементы автоматически без участия оператора. Также применяются вакуумные столы, защитные устройства направляющих элементов, системы фильтрации и автоматической подачи смазочных и охлаждающих жидкостей, прочее. При выборе модели станка следует обращать внимание на наличие дополнительных систем и приспособлений, от которых зависит производительность оборудования.
Принцип работы станка с ЧПУ
На вращающемся валу устанавливаются фрезы либо другие режущие элементы, посредством которых выполняется обработка заготовок. Резец перемещается по дереву за счёт того, что изменяется его положение: он может вращаться вокруг заготовки, либо фреза смещается в определённом направлении относительно детали. Это осуществляется за счёт подвижной каретки, имеющей несколько степеней свободы.
При помощи специальных программ задаются определённые рабочие параметры, благодаря чему достигается точная обработка детали и придание ей любой формы и объёма. Наибольшее распространение получили агрегаты с числовым управлением и наличием консоли, на которой фиксируется деталь и обрабатывается. Обратите внимание, что шпиндель при этом неподвижен.
Фрезеры без консоли бывают с подвижным шпинделем либо рабочим столом. Он может перемещаться по двум осям. Шпиндель перемещается либо только вертикально, либо в различных направлениях в зависимости от конструктивных особенностей устройства.
Совет! Фрезерные консольные агрегаты применяются в основном для работы с заготовками из металла. Чтобы обеспечить высокую точность обработки древесины, следует использовать бесконсольный вид станков, укомплектованных поперечными, а также продольными направляющими.
Фрезеровальные станки по дереву с ЧПУ: технические параметры
При выборе модели станка для обработки дерева с ЧПУ следует учитывать ряд технических параметров. От них напрямую будет зависеть производительность оборудования и функциональные возможности.
Таблица 1. Технические параметры деревообрабатывающих станков с ЧПУ
Характеристика оборудования | Описание |
Вид используемого шпинделя | Данный параметр следует учитывать при выборе моделей, работающих с 3D-технологиями. Для качественной обработки деревянных деталей подбирают специальные головки шпиндельного типа, которые охлаждаются при помощи СОЖ. |
Конфигурация портала | Поскольку на портал устанавливаются детали из дерева, он должен иметь такую конструкцию, которая способна соответствующим образом погашать возникающие колебания, а также выдерживать большие нагрузки. |
Тип электродвигателей | Наиболее эффективными в работе с деревянными заготовками являются станки с сервоприводом. Также применяются агрегаты с шаговыми моторами, однако они не обеспечивают высокое качество обработки. |
Режущие элементы | Производительность станков с ЧПУ во многом зависит от возможности использования определённого количества режущих элементов. |
Размеры деталей | Следует определиться с размерами заготовок, которые способен обрабатывать станок. Они должны свободно помещаться в рабочей зоне агрегата. Слишком большие заготовки придётся смещать относительно фрезы, что снижает качество обработки изделий. |
Основные виды фрезеровальных станков по дереву с ЧПУ
Универсальный фрезерный станок по дереву с ЧПУ
Данный тип станков применяется в крупных производственных компаниях (промышленные) и небольших мастерских (среднего класса). Они оснащены большим количеством функций, и с их помощью можно выполнять концевую обработку, а также торцевую фрезеровку деталей.
Помимо этого, универсальные агрегаты позволяют делать фасонную обработку заготовок, зенкование, расточку, сверление и проводить отрезные работы. Универсальные модели также применяют для изготовления различных изделий из металла, камня и прочих материалов.

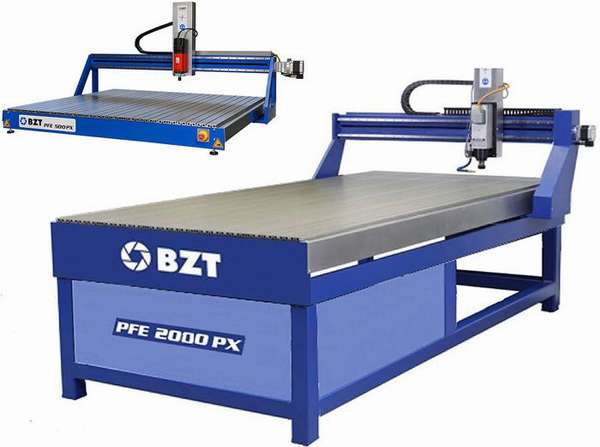

Портальный фрезерный станок по дереву с ЧПУ
Портальный тип оборудования применяется в основном для работ с изделиями из металла. С помощью станков выполняется фрезеровка уступов, обработка плоскостей, изготовление пазов в деталях любой сложности.
Как правило, такие модели имеют в своей конструкции подвижные столы и фрезы, которые могут поворачиваться по отношению к обрабатываемой детали под любым углом. Это позволяет быстро выполнять большие объёмы работ и минимизировать человеческий труд. Станки оснащаются автоматическим модулем, позволяющим определять габариты детали до начала и после окончания обработки. Охлаждающая жидкость и смазка в них подводится без участия оператора. Также имеются системы позиционирования подвижных элементов станка по отношению друг другу и контроля над степенью износа фрезы.
Вертикально-фрезерный станок по дереву с ЧПУ
Оборудование используется для обработки деревянных заготовок при помощи специальных режущих элементов. Как правило, фрезы станков позволяют выполнять сверление, растачивание и зенкерование деревянных деталей. Помимо этого, агрегаты вертикального типа применяют для работы с различными материалами. Они дают возможность делать пазы практически любой формы, изготавливать штампы, рамки, карнизы, прочее.
Горизонтально-фрезерный станок по дереву с ЧПУ
Агрегаты данного типа применяют на промышленных предприятиях для изготовления крупногабаритных массивных заготовок. Станки характеризуются высокой скоростью работы, производительностью. В производстве пресс-форм именно такие установки показали максимальную эффективность.
Машины получили название из-за расположения стола и самого шпинделя, которые перемещаются в горизонтальной плоскости. Характерной особенностью станков является поворотная конструкция столов, что позволяет с четырёх сторон качественно обрабатывать заготовки. Рама устройства отличается высокой жёсткостью, которая необходима при работе с большими деталями.
Токарно-фрезерный станок по дереву с ЧПУ
Токарно-фрезерные установки позволяют придать деталям любые формы. Древесина обрабатывается профильным методом, при этом можно устанавливать на рабочую поверхность многогранные заготовки, а также винтовые и круглые изделия.
В зависимости от типа программы и характера обработки деталей применяют пальчиковые и дисковые фрезы, а также специальные ножи. ПО также обеспечивает возможность получения изделий самой сложной конфигурации.
Фрезерно-гравировальный станок по дереву с ЧПУ
Данный вид оборудования предназначен для выполнения определённых задач. Агрегаты представляют собой специализированные портальные машины. К примеру, с помощью них осуществляется гравирование печатных плат, обработка металлических изделий, гранита, камня и других материалов. Для небольших мастерских можно выбрать настольный фрезерный станок с ЧПУ по дереву, пластику и цветным металлам.
Станки для гравировки с ЧПУ бывают различного качества и исполнения, а их функционал не ограничивается обработкой заготовок из дерева. Они широко применяются при изготовлении всевозможной рекламной продукции, памятников, табличек, прочее. Габариты гравировальных фрезеров существенно меньше других видов станков. Выбор такого оборудования во многом определяется назначением конкретной модели. Посмотрите видео, чтобы узнать об особенностях фрезерного станка с ЧПУ по дереву.
Видео «Особенности 3-осевого фрезерного гравировального станка»:
Фрезерный станок 3D по дереву с ЧПУ
В последние годы большую популярность приобрели технологии 3D, которые позволяют получить объёмные изделия любой сложности из различных материалов. Вначале при помощи специальной программы создаётся 3-мерная модель детали, после чего изготавливается пробник объекта из пластика.
Это позволяет увидеть, какой будет будущая деталь, и при необходимости внести соответствующие корректировки. Конечным этапом является изготовление финального образца. В производстве 3D-объектов используются 3, 4 и 5-координатные установки, благодаря которым достигается высокое качество обработки.
Сверлильно-фрезерный станок по дереву с ЧПУ
Сверлильно-фрезерные станки являются универсальным оборудованием, позволяющим выполнять такие виды работ, как сверление различных отверстий, шлифование, а также обработку торцов деталей. При помощи такой машины можно нарезать резьбу, выполнять зенкерование и горизонтальную фрезеровку заготовок.
Преимуществом подобного оборудования является тот факт, что оно заменяет одновременно несколько станков различного назначения. Это позволяет существенно сэкономить предприятиям и мастерским на закупке оснащения для обработки различных материалов. Также можно приобрести компактный сверлильно-токарный фрезерный станок с ЧПУ для дома, который обладает богатым функционалом и даёт возможность выполнять обработку металла, дерева и других материалов любой сложности.
Фрезерно-расточной станок по дереву с ЧПУ
Расточные фрезерные агрегаты с горизонтальным расположением шпинделя характеризуются многокоординатным управлением. Перемещение шпинделей, изменение используемых скоростей, зажим и разжимание рабочих органов, а также подача СОЖ осуществляется автоматически.
На вертикальных аппаратах выполняют фрезеровку различных пазов и обработку плоскостей, а также сверление любых отверстий, растачивание и их зенкерование. Помимо этого, станки используются для подрезания торцевой части деталей и нарезания резьбы. В данном виде оборудования присутствует трёхкоординатное перемещение рабочих органов.
Фрезерный мини-станок по дереву с ЧПУ
В отличие от громоздких стационарных фрезерных установок, мини-станки имеют компактные габариты и размещаются на столах. Такие агрегаты обладают большим количеством функций и позволяют полноценно обрабатывать деревянные, металлические и полимерные заготовки.
Все мини-станки отличаются простой установки. В комплекте имеется подробная инструкция по монтажу оборудования, а также необходимые для неё крепления. С помощью компактных аппаратов легко делать гравировку, изготавливать рекламную продукцию и прочие изделия.
Практические рекомендации по эксплуатации станков по дереву с ЧПУ
Предлагаем мастерам, решившим купить фрезерный станок ЧПУ по дереву, ознакомиться с практическими рекомендациями по эффективной эксплуатации оборудования. Прежде всего, следует внимательно изучить возможности программного обеспечения конкретной модели агрегата (ПО поставляется производителями вместе со станком). Это необходимо сделать для того, чтобы знать возможность оборудования, определиться с типом выполняемых работ и направлением производства.
Сразу после сборки оборудования нужно выполнить пробный запуск агрегата. Тестовые работы рекомендуется выполнять без заготовки. Такой подход исключит порчу изделия, а также даст возможность быстро выявить имеющиеся недостатки и ошибки, допущенные при сборке.
В ходе ежедневной эксплуатации станка следует контролировать точность обработки деталей, а при необходимости вовремя проводить техосмотр и настройку оборудования. Крайне важно в производственном помещении обеспечить исправно работающую вытяжную систему. Это позволит максимально обезопасить порчу агрегата и минимизировать риск появления респираторных заболеваний у персонала.
Сколько стоит фрезерный станок по дереву с ЧПУ – обзор цен
В данном разделе читатели могут ознакомиться с примерными ценами на различные модели фрезерного оборудования.
Таблица 2. Средние расценки на различные виды станков
Модель станка | Изображение | Цена в рублях (актуальна на май 2018 года) |
Станок токарно-фрезерный с ЧПУ по дереву XZ1225008 LTT | 1295000 | |
Станок фрезерный с ЧПУ Esfero 3D 014 | 250000 | |
Фрезерно-гравировальный станок по дереву с ЧПУ ME0609 | 392000 | |
Настольный фрезерный станок с ЧПУ XYZ-3030 | 216000 | |
Сверлильно-присадочный станок с ЧПУ Filato NCB 3010S | 2540000 | |
Мини-станок с ЧПУ Aman 2030 500W | 105000 |
