Для ремонта и создания радиоэлектронных устройств собственными руками надо знать особенности специальной конструкторской документации. Сегодня изучим на практике очень интересный вопрос, что такое принципиальная электрическая схема, как и где её можно использовать и как правильно прочитать. Наша статья поможет вам самостоятельно решить различные практические вопросы, без привлечения сторонних специалистов, а значит, и лишних затрат.
Виды электрических схем и назначение каждой
В следующих разделах рассказано о том, какие схемы бывают. Эти документы описывают функциональное назначение радиотехнических устройств и отдельных компонентов, алгоритмы работы. Их используют в процессе сборки, для поиска неисправностей и ремонта. Для удобства пользователей применяют специальное разделение на несколько групп.
Что такое структурная электрическая схема
Эта схема объясняет структуру устройства, целевое назначение отдельных компонентов и взаимные связи между ними. Такие чертежи создают на первичной стадии подготовки проекта. Отдельные блоки обозначают прямоугольниками, в которые вписывают название соответствующих функциональных компонентов. Стрелками указывают путь обработки исходного сигнала, ход иных рабочих процессов.
К сведению! Если в схеме есть много элементов, допустимо цифровое обозначение. К чертежу прилагают таблицу, в которую заносят данные о наименованиях.
Для объяснения сложных процессов дополнительно размещают значения электрических величин в контрольных точках, диаграммы, графики, иные материалы.
Функциональная электрическая схема: отличия и важные определения
Как видно по чертежу, разница с предыдущим типом документации заключается в более подробном представлении отдельных частей. На чертеже указывают не только функциональные узлы, но и отдельные электротехнические изделия. Общие данные дополняют картинками с формой сигналов, значениями силы тока и амплитуды напряжения, другими пояснениями.
Этим термином обозначают особую технологию создания чертежей. Несколько проводов в кабеле обозначают одной линией. На рисунке показан пример двухфазного электропитания жилого объекта недвижимости. Количество проводников отмечено косыми чёрточками и стандартными обозначениями L и N (фаза и рабочий нуль, соответственно). Отдельно указаны цепи заземления (PE). Такой приём снижает сложность чертежей, упрощает изучение сложных схем.
Как пользуются монтажной электрической схемой
Такие схемы дополняют сведениями о размещении (особенностях) отдельных функциональных компонентов. Указывают:
- высоту розеток над уровнем пола,
- необходимое исполнение выключателей для помещений с повышенной влажностью,
- козырьки и другие защитные средства при установке изделий на открытом воздухе.
В некоторых ситуациях комплект дополняют чертежами с описанием общестроительных и отделочных работ, инструкциями по проверке и наладке.
Что это такое: принципиальная электрическая схема
Такие чертежи отличаются максимальной информативностью, так как содержат описание всех элементов и электрических цепей. В этом примере приведена пояснительная записка, содержащая сведения о рабочем алгоритме и особенностях конкретного проекта. В таблицу занесены данные о марках насосов, особенностях иных компонентов. С помощью диаграммы уточнена функциональность контактной группы.
Объединённая схема
Подобные рисунки (чертежи) применяют для описания сложных устройств. Объединяют несколько типов схем с оформлением по действующим правилам.
Описание работы электрической схемы
Сначала рассмотрим относительно простые релейные схемы, в которых подразумевается только два значения переменной величины (единица или ноль). Для описания этих процессов удобно использовать математический стандартный аппарат. На первом рисунке изображён повторитель. Здесь значение на выходе (y) получается таким же, как и на входе (х) при включении реле. В последнем столбце приведены все возможные значения для этого устройства. Второй пример – инвертор. Это устройство выполняет обратную функцию.
В третьем – два реле установлены параллельно. Такое решение эквивалентно логической операции сложения. При включении каждого элемента отдельно или совместно на выходе появляется «1». На этих принципах создают сложнейшие микросхемы с миллионами транзисторных ключей, которые выполняют функции реле-выключателей. Делают укрупнённое описание таких устройств, которое объясняет механизм преобразования входных сигналов.
Относительно простые электрические принципиальные схемы содержат описание отдельных элементов. Для примера рассмотрим подробно проект сварочного аппарата. Главной задачей является поддержание оптимальной длительности импульсов тока, которые определяют качество создаваемых соединений.
Исходное состояние устройства изображено на рисунке. Контакты реле К1.1-3 разомкнуты. Обмотка электромагнитного привода этого элемента обесточена, так как она подключена к входной части диодного мостика. Тринистор VS1 закрыт. Конденсатор С1 разряжен через шунтирующий резистор R1.
Подачу напряжения обеспечивает SF1. Этот переключатель соединён механически с педалью, которую нажимает оператор при необходимости. Такое действие активизирует заряд конденсатора. Проходящий по цепи ток открывает VS1, замыкающий цепь питания диодного мостика. Срабатывает электромагнит реле (рабочий режим подтверждается световым сигналом EL 1).
Контактной группой подключается первичная обмотка трансформатора. Во вторичной – возникает импульс, который необходим для выполнения сварки. По мере заряда конденсатора уменьшается ток, закрывается ключ на основе тринистора. Система возвращается в исходное положение автоматически без дополнительных действий со стороны пользователя.
Переменным резистором регулируют длительность импульса. Плавкий предохранитель FU1 на 10 А выполняет защитные функции. Для гашения искр и продления срока службы контактной группы установлены последовательно: конденсатор С2 и резистор R3. Диод VD 1 предотвращает появление отрицательного напряжения на управляющем контакте электронного ключа. Эффективное охлаждение тринистора обеспечивает радиатор с активно излучающей площадью не менее10 см².
Обозначения на электрических схемах принципиальных: ГОСТ и международные стандарты
Отечественные нормативы основаны на применении ГОСТов (26975-86, 17021-88, 2.743-91, 2.708, 2710-81). За рубежом применяют DIN, IEC, иные международные, государственные и корпоративные стандарты. Общих правил нет, поэтому на практике используют разные УГО (Условные Графические Обозначения).
Контакты, герконы, переключатели, реле, антенны
Как правильно читать электрические схемы: типовые правила и полезные советы
После ознакомления с УГО и общими принципами можно приступить к изучению чертежей. Следующие данные помогут правильно понимать описание работы электрической схемы, упростят изучение её особенностей. Каждая радиодеталь отмечена латинскими буквами и цифрами. Нумерация выполняется по направлению сверху вниз, слева направо (по аналогии с написанием буквы «И»).
Если места достаточно, рядом указывают номинал. На крупных чертежах с мелкими обозначениями соответствующие записи заносят в сводную таблицу. В некоторых случаях приводится номинальное расчётное напряжение (для конденсаторов).
При отсутствии специальных пометок («пустой прямоугольник») подразумевается отсутствие ограничений. Это значит, что токи в цепи минимальны, подойдёт любая серийная деталь.
Любое электронное устройство подключено к источнику тока. Здесь применена батарея (3), которая обозначена GB1 с учётом полярности. Аналогичные пометки («+» и «-») ставят около конденсаторов электролитического типа. Специальным значком (2)отмечена контрольная точка. Тут при настройке надо получить указанный рядом параметр. В данном примере силу тока устанавливают в диапазоне от 0,4 до 0,3 мА.
«Звёздочкой» помечен резистор (4), номинал которого надо подобрать в процессе сборки для корректной работы определённого транзистора. Вместо этого можно применить деталь с переменным электрическим сопротивлением. В разрыв цепи коллектора подключают измерительный прибор для настройки оптимального тока.
Так обозначают общий провод (2). Не нужно путать его с заземлением. Это общий для конкретной схемы проводник, который может быть подключён к минусовому/плюсовому выводу источника питания. Относительно него выполняются все измерения при настройке и поиске неисправностей. Его часто подключают к шасси (корпусу) изделия при сборке. На электрической схеме три и большее количество соединений указывают жирной точкой (5).
Примеры популярных принципиальных электрических схем
Для примера рассмотрим несколько вариантов самых распространенных принципиальных электрических схем.

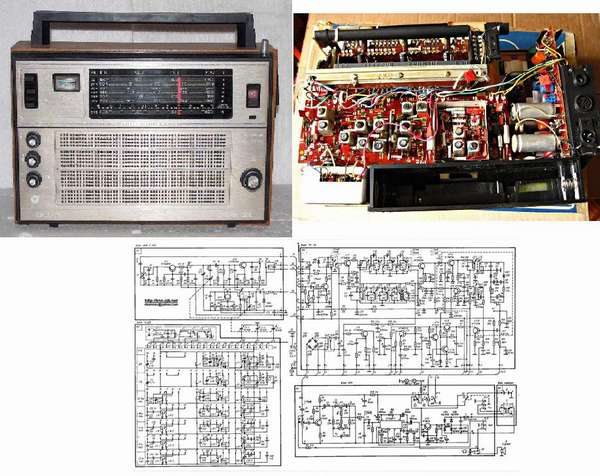

Схема принципиальная электрическая радиоприёмника Океан 209
Связь между тремя картинками, помещёнными в начале публикации, стала понятной.
Главный недостаток этой модели – отсутствие современного диапазона FM. Чтобы слушать любимые радиостанции, можно сделать модернизацию.
После подключения антенны настройкой L4 расширяют диапазон до нужных параметров. Изменяя положение сердечников L2 и L3 по стрелке штатного индикатора, устанавливают максимальную амплитуду сигнала отдельных станций.
Электрофон транзисторный Вега 109 стерео: схема электрическая принципиальная
Проигрыватель Арктур 006: схема электрическая принципиальная
Океан 205: схема электрическая принципиальная
Океан 214: схема электрическая принципиальная
Аппарат Алмаг 01: схема электрическая принципиальная с описанием рабочих процессов
Полезный эффект образует серия импульсов длительностью 2−3 мс. Аналогичную технику используют в профессиональных медицинских и профилактических учреждениях. Данная модель приспособлена для эксплуатации в домашних условиях. Её не надо дополнительно настраивать. В стандартной комплектации есть подробные инструкции о правильном воспроизведении рабочих процессов.
Применение электрических принципиальных схем помогает экономить время и деньги. В некоторых ситуациях старую технику не берут восстанавливать с долгосрочными гарантиями даже опытные мастера. После освоения соответствующих навыков такие задачи будут решены самостоятельно без лишних затрат. Комментарии к публикации можно использовать для получения ответов на дополнительные вопросы.
