Выбираем циркуляционный насос для отопления частного дома правильно

Техника данной категории предназначена для принудительного перемещения теплоносителя. Подразумеваются сложные условия эксплуатации, поэтому предъявляют повышенные требования к надёжности. Внимательный человек до покупки оценит начальные и последующие затраты, сложность монтажа и регламент работ. Выбрать правильный циркуляционный насос для отопления частного дома поможет сегодняшняя публикация.

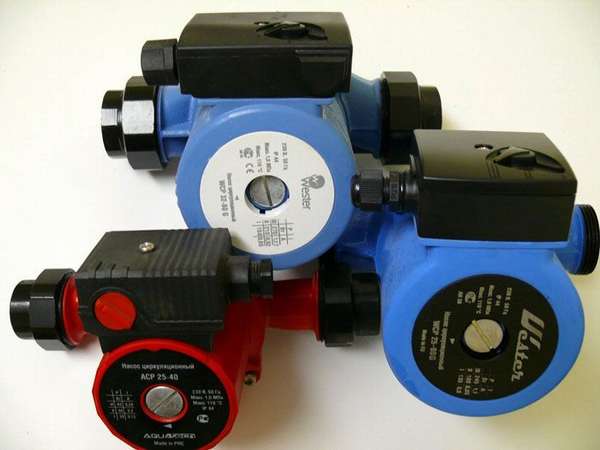

Циркуляционный насос для отопления частного дома

Содержание
  1. Область применения циркуляционных насосов
  2. Конструкция циркуляционного насоса для котла отопления
  3. Принцип работы циркуляционного насоса
  4. Зависимость принципа работы системы отопления и выбор насоса
  5. Виды циркуляционных насосов для отопления частного дома
  6. «Сухие» насосы
  7. Циркуляционный насос с «мокрым» ротором
  8. Технические характеристики циркуляционных насосов для систем отопления
  9. Как выбрать циркуляционный насос для отопления частного дома
  10. Расчёт производительности циркуляционного насоса для системы отопления
  11. Определение с напором
  12. Мощность
  13. На что ещё обратить внимание
  14. Обзор производителей
  15. Лучшие модели
  16. Циркуляционный насос Grundfos UPS 32-40
  17. Циркуляционный насос Wilo Star-Z Nova
  18. Модель ДЖИЛЕКС Циркуль 25-40
  19. WiloStar-RS 25/4
  20. Модель Wester 25-60G
  21. Как купить циркуляционный насос для отопления без ошибок – обзор цен, полезные советы
  22. Установка насоса в систему отопления частного дома – важные нюансы

Область применения циркуляционных насосов

Такое оборудование используют для принудительного перемещения теплоносителя по одному или нескольким контурам автономной системы отопления. Мы ограничили обзор распространённым вариантом применения в частном доме. Однако установку циркуляционного насоса применяют для оснащения квартир и офисов, кафе и магазинов, производственных предприятий и складских помещений. В каждом случае при выборе подходящей модели надо учитывать особенности реальной эксплуатации.

Графическая часть типовой схемы отопления частного дома

На рисунке стрелками обозначены точки подключения. Этот сложный пример хорошо демонстрирует сферу применения. Циркуляционные насосы устанавливают в контурах обычных радиаторов отопления и тёплых полов, солнечных коллекторов. За рамками публикации остаются вопросы холодного водоснабжения. Но и в таких инженерных системах с успехом применяют аналогичную технику.

Понимая назначение, несложно сформулировать общие требования:

  1. Циркуляционный насос будет перекачивать горячую жидкость с температурой до +80°C. Его функциональные части должны быть рассчитаны на соответствующие воздействия.
  2. В локальной системе исключены броски давления по причине действий сторонних ремонтных служб. Однако необходимо создать напор, достаточный для поддержания эффективной работоспособности системы отопления на всех этажах.
  3. Отопительный сезон в отечественных климатических условиях превышает полгода. При сильных морозах отключение оборудования провоцирует опасные и аварийные ситуации. Необходима не только долговечность, но и высокий уровень надёжности.
  4. Чтобы исключить дискомфорт, пригодится минимальный уровень шумов.
  5. Любому пользователю понравится простое техническое обслуживание.

Требования к весу и габаритам циркуляционного насоса для отопления частного дома определяются с учётом специфики конкретного проекта. При установке оборудования в отдельном подсобном помещении на эти параметры можно не обращать внимания.

Конструкция циркуляционного насоса для котла отопления

Основные компоненты

В следующем перечне отмечены особенности функциональных частей циркуляционного насоса для ГВС:

  1. Корпус (1) создают из нержавеющей стали, бронзы, чугуна. Эта деталь является основой силового каркаса. Она хорошо защищена от коррозии, способна выдержать без повреждений сильные нагрузки. Специальные выставки отделяют пузырьки воздуха для их последующего удаления из системы теплоснабжения.
  2. При вращении крыльчатка (2) перемещает поток жидкости в нужном направлении. Для её изготовления применяют лёгкие, но прочные материалы. В современных конструкциях используют композиты с армированием. Такие изделия не подвержены разрушительному воздействию коррозийных процессов.
  3. Крыльчатка циркуляционного насоса для отопления частного дома закреплена на специальной пластине (3) с подшипником.
  4. Для улучшения охлаждения электропривода ротор (4) помещают в перекачиваемую жидкость. Корпус этого узла создают из стали с ферритовыми добавками. Такое решение предотвращает ослабление магнитного поля.
  5. Чтобы облегчить вал (5), его делают полым. Это отверстие используют также для удаления воздушных пузырьков при включении силового агрегата или откручивании специальной пробки (8). Внутри устанавливают обратный клапан, который препятствует выбросу жидкости под давлением наружу. Некоторые производители создают такие детали из керамических композитов с добавлением алюминиевых составляющих.
  6. Особая конструкция обмоток статора (6) сохраняет их целостность при прохождении сильного тока. В некоторых моделях благодаря этому специализированную защиту не устанавливают.
  7. Этот корпус (7) защищает электромотор от механических повреждений.
  8. Внутри накладки (9) установлен радиатор для дополнительного воздушного охлаждения.
  9. Клеммная колодка (10) оснащена зажимами, которые предотвращают перекручивание проводов, упрощают монтаж. Герметичные уплотнители циркуляционного насоса для отопления частного дома не пропускают влагу. Они препятствуют образованию оксидных плёнок и нарушению электрических контактов. Некоторые модели оснащают переключателем скоростей со встроенной схемой управления.

Принцип работы циркуляционного насоса

Действующие части

Полезные функции выполняет крыльчатка (1). Она приводится в действие электрическим мотором. При вращении лопасти захватывают воду по периметру и перемещают её в центральную часть. Жидкость собирается в «улитке» (кольцевом коллекторе – 3), изменяет здесь направление на 90°, под сильным давлением выходит в подсоединённый контур через патрубок (4). Напор можно регулировать изменением скорости вращения ротора.

Зависимость принципа работы системы отопления и выбор насоса

В прошлом применяли только гравитационные технологии перемещения теплоносителя

Такие схемы используют и в наши дни. Главным преимуществом является энергетическая независимость оборудования. Но следующие трудности существенно ухудшают важные потребительские характеристики:

  • много времени нужно на подъём разогретой жидкости в верхнюю точку при первом пуске,
  • для движения самотёком необходимо поддерживать достаточный угол наклона в подающей и приёмной магистрали, применять толстые трубы,
  • невозможно менять оперативно скорость теплоносителя для оптимизации процесса нагрева,
  • сложно автоматизировать работу оборудования, дополнить его современными средствами управления.

Стандартная схема подключения циркуляционного насоса для отопления частного дома

Такое решение помогает устранить перечисленные проблемы. Электропривод хорошо совместим с котельной и внешней автоматикой. При точном выборе будет обеспечен подъём теплоносителя на нужную высоту и определённый проектом напор. Уменьшатся затраты на комплектующие трубопровода.

Комбинированный вариант – открытая система отопления с циркуляционным насосом

Добавление принудительного перемещения жидкости в гравитационную систему повысит её эффективность. Такое дополнение можно сделать в рамках модернизации либо запланировать на стадии подготовки нового проекта.

К сведению! При подключении типовых радиаторов, «тёплых полов» и солнечных коллекторов надо учитывать разные рабочие температуры теплоносителей.Допустима установка перекачивающего оборудования не только в обратной, но и в подающей магистрали

Специализированные модели современных тепловых насосов рассчитаны на температуру жидкости в +110°C, поэтому производители не делают ограничений по данному параметру. Отсутствуют проблемы и по напору. Главное – сохранять правильную ориентацию ротора, дополнять этот узел правильной обвязкой, запорной арматурой. Эти детали подробно рассмотрены в завершающей главе публикации вместе с монтажными инструкциями.

Виды циркуляционных насосов для отопления частного дома

«Сухие» насосы

Эта техника отличается высокой производительностью. Её устанавливают в крупных объектах недвижимости, где велика протяжённость трубопроводов системы отопления. Крыльчатка отделена от электропривода. Таким образом, непосредственный контакт с потоком жидкости отсутствует.

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаВоздействие механических примесей на разделительную перегородку (уплотнительными кольцами) постепенно нарушает герметичность. Как правило, производители устанавливают регламентный срок в 2−3 года для замены.Устройство «сухого» насоса

В таких моделях предусмотрено воздушное охлаждение, которое улучшают с применением дополнительного внешнего обдува. Такое решение увеличивает уровень шумов. Оборудование рекомендуется устанавливать в отдельном помещении с хорошей звуковой изоляцией.

Циркуляционный насос с «мокрым» ротором

В таких устройствах ротор погружен в теплоноситель. Такие циркуляционные насосы для отопления частного дома подходят лучше, чем представленный выше вариант, с учётом нескольких важных особенностей:

  • они эффективно охлаждаются, поэтому отдельные компоненты не перегреваются,
  • перекачиваемая жидкость одновременно выполняет функции смазки, увеличивается долговечность,
  • регулярное техническое обслуживание и замены частей в современных моделях не предусмотрены.

Небольшой уровень шума позволяет размещать технологическое оборудование в ряду кухонной мебели даже без дополнительных изоляционных мероприятийКомпактные циркуляционные насосы без проблем устанавливают внутри бытовых котлов отопления

Следует отметить худшие показатели энергоэффективности. КПД в лучших моделях составляет 45−55%. Насосы с воздушным охлаждением – до 75−80%. Но мощность потребления этой техники редко превышает 40−50 Вт. С учётом долговечности и демократичных цен изделия с мокрым ротором выглядят предпочтительнее. Их рекомендуют выбирать опытные мастера и профильные эксперты при оснащении частного дома.

Технические характеристики циркуляционных насосов для систем отопления

Производители делают группировку своей продукции по целевому назначению. В данном случае надо выбирать циркуляционный насос для отопления. Подходящая техника рассчитана на перекачивание теплоносителя с температурой до +110°Cи выше. Для комплексной оценки проверяют дополнительно следующие параметры:

  • тип ротора (сухой/ мокрый),
  • напор,
  • производительность (пропускную способность),
  • потребляемую мощность,
  • напряжение сети питания,
  • соединительные размеры входного и выходного патрубка,
  • размеры и вес,
  • уровень шума,
  • максимальную температуру (влажность) окружающей среды, иные официальные ограничения.

Как выбрать циркуляционный насос для отопления частного дома

Расчёт производительности циркуляционного насоса для системы отопления

Вычислить этот параметр можно по формуле:

G =0,86×N /(Т2-Т1), где:

  • G– производительность, м3/час,
  • N – суммарная мощность для обогрева помещений, кВт,
  • Т1 и Т2 – температуры на входе/выходе из котла отопления, °С.

Достаточно точный результат можно получить, пользуясь пропорцией: 100 кВт мощности котла на каждый м² площади. Но надо понимать, что здесь приведён усреднённый показатель. Его корректируют с учётом реальных изоляционных параметров здания, режимов эксплуатации отдельных помещений. Для ускорения расчёта можно применить этот специализированный калькулятор:

Определение с напором

Не следует полагать, что достаточно учесть высоту подъёма теплоносителя из нижней точки системы. В действительности для его перемещения по системе придётся преодолевать сопротивление в горизонтальных участках. Существенное значение имеет не только длина, но и количество поворотов, разветвлений. Необходимо сделать коррекции по типу установленной запорной арматуры. Профессиональные инженерные формулы слишком сложны для самостоятельных вычислений. Гораздо проще применить специальный калькулятор. Он обеспечит вполне приемлемую точность расчёта:

Payment options Защита от спамаsecurity codeВведите код с картинкиОтправить результат мне на почту

Мощность

Этот параметр определяет количество энергии, которое потребляет мотор за час. Техника этой категории расходует не более 70 Вт, поэтому вполне хватит возможностей стандартной электропроводки. Специальные защитные автоматы с номинальным током в 10А устанавливают в цепи питания при максимальной мощности нагрузки − более 4 кВт.

На что ещё обратить внимание

Дополнительно можно проверить материал корпуса, количество скоростей, конструктивные особенности и преимущества определённой модели. Следует уточнить защищённость от перепадов напряжения и других неблагоприятных воздействий. Как правило, бытовые модели создают в соответствии с международным стандартом IP уровня 44. В этом варианте предотвращается проникновение внутрь конструкции твёрдых частиц с размерами в 1 мм и более, а также брызг с любой стороны.

Самый маленький циркуляционный насос для отопления можно подключить к автономной сети питания постоянного тока в 12 V

Обзор производителей

Широкий и разнообразный ассортимент пригодится для точного выбора

Торговая марка Общие характеристики Особенности продукции, торговли, обслуживания покупателей
Grundfos Известный производитель (Дания). Представляет свои изделия на отечественном рынке с 60 г. прошлого века. В настоящее время имеет собственные сборочные предприятия на территории РФ. Кроме продлённой гарантии, этот бренд предлагает срочную поставку запасных частей, оперативный ремонт, широкую сеть авторизованных сервисных центров.
Wilo Продукция этого производителя (Германия) хорошо известна профессионалам и частным потребителям. Отличные технические характеристики базируются на многолетнем опыте профильной деятельности. Потенциальные покупатели могут воспользоваться фирменной торговой сетью бренда. С 2015 года Wilo предлагает квалифицированную разработку и комплектацию систем отопления по заданным параметрам.
Джилекс Российский производитель с хорошим ассортиментом и умеренными ценами. Под этим брендом выпускают циркуляционные насосы для отопления частных домов, которые хорошо приспособлены к эксплуатации в отечественных условиях. Более сотни сервисных центров обеспечивают качественное и быстрое техническое обслуживание на всей территории страны.
DAB DABPUMPS. p. A. выпускает насосы данной категории с 1975 г. В составе компании есть собственные конструкторские и производственные подразделения, что ускоряет внедрение новинок, помогает поддерживать высокий уровень качества. В актуальном ассортименте представлены разные модели. Несложно подобрать циркуляционный насос для отопления частного дому с нужными характеристиками: напором, производительностью и др. Стандартные гарантии – 2 года, но действительный срок службы оборудования данной категории намного больше.
UNIPUMP Эта продукция представлена в РФ с 2000 г. Производственные мощности – в Китае. В настоящее время бренд предлагает 6 серий насосов данной категории. Здесь есть простейшие недорогие модели и энергоэффективные модификации с электронными блоками управления и контроля.

Лучшие модели

Чтобы выяснить, как подобрать циркуляционный насос для отопления, таблицу с общими характеристиками надо дополнить обзором популярных моделей. Ниже приведены не только технические характеристики, но и отзывы владельцев. Комплексный анализ данных поможет сделать правильные выводы.

Циркуляционный насос Grundfos UPS 32-40

Параметры Ед. измерения Значение
Производительность м³/час 3,35
Максимальный напор м 5,75
Диапазон рабочих температур жидкости °C От-25 до +95
Потребляемая мощность Вт 60

На лицевую поверхность корпуса нанесены основные технические параметры

Геннадий р, Раменское:Достоинства: быстрая подача теплоносителя. Насос имеет три скорости подачи теплоносителя. Потребляет энергии очень мало (можно сказать, что вообще не кушает). Работает практически бесшумно.

Недостатки: существенных – нет. Большое непонимание вызвало отсутствие провода питания. Данная проблема легко решается с помощью куска провода и отвёртки».

Подробнее на Отзовик: https://otzovik.com/review_5334605.html.

Циркуляционный насос Wilo Star-Z Nova

Параметры Ед. измерения Значение
Производительность м³/час 0,36
Максимальный напор м 0,84
Диапазон рабочих температур жидкости °C От +2 до +65
Потребляемая мощность Вт 5

Монтаж циркуляционного насоса в систему отопления не сопряжён с чрезмерными затруднениями

Компактность и минимальное потребление электроэнергии. Циркуляционные насосы для отопления частного дома с такими параметрами можно установить в нескольких контурах. Это решение увеличивает общую надёжность системы, упрощает подключение управляющих средств автоматизации рабочих процессов.

bae99, Тверь: Достоинства: габариты, потребляемая мощность, бесшумность, надёжность.Корпус WiloStar-Z Nova, в отличии от просто циркуляционных насосов для отопления, выполнен из латуни и закрыт теплоизоляцией. Латунь не коррозирует от воды и кислорода, растворённого в воде.

Недостатки: отсутствие «американок» в комплекте.

Подробнее на Отзовик: http://otzovik.com/review_5868169.html.

Модель ДЖИЛЕКС Циркуль 25-40

Параметры Ед. измерения Значение
Производительность м³/час 3
Максимальный напор м 4
Диапазон рабочих температур жидкости °C От +10 до +110
Потребляемая мощность Вт 65

Циркуляционный насос для отопления частного дома ДЖИЛЕКС Циркуль 25-40

Sergei27, Курск: Достоинства: на данный момент (февраль 2018 года) насос работает второй сезон, и претензий нет. Насос работает практически бесшумно, со своей задачей справляется.

Недостатки: потребляет электроэнергию.Из минусов − сразу нужно купить 2−3 м трёхжильного электрокабеля и вилку с заземлением. Насос нужно выставить строго по инструкции, чтобы не разбивало подшипник и лучше по уровню, точно не будет шума (сам проверил)».

Подробнее на Отзовик: https://otzovik.com/review_6050708.html.

WiloStar-RS 25/4

Параметры Ед. измерения Значение
Производительность м³/час 3
Максимальный напор м 4
Диапазон рабочих температур жидкости °C От -10 до +110
Потребляемая мощность Вт 68

После длительной эксплуатации WiloStar-RS 25/4 сохраняет технические характеристики в отличном состоянии

Bekas, Беларусь, Могилёв: Достоинства: об этом насосе можно написать в двух словах –«установил и забыл». Я поставил этот насос в систему отопления 4 года назад. Мощности насоса хватает на прокачку системы в двухэтажном доме в 170 м² − 3 м³ в час. Мне дали гарантийный талон на 2 года, но он не понадобился.

Недостатки: не обнаружено.

Подробнее на Отзовик:http://otzovik.com/review_83427.html.

Модель Wester 25-60G

Параметры Ед. измерения Значение
Производительность м³/час 2,7
Максимальный напор м 6
Диапазон рабочих температур жидкости °C Не более +110
Потребляемая мощность Вт 93

В стандартной комплектации Wester 25-60G есть гайки и прокладки для качественного монтажа

Наталья Влади, Волгоград: Достоинства: обеспечивает бесперебойную циркуляцию воды. Корпус насоса чугунный, собран плотно, без зазоров, хорошо прокрашен. Насос имеет 3 положения регулировки скорости. Это удобно: в сильные холода можно включить насос на полную мощность, увеличив скорость прохождения воды по трубам и радиаторам и тем самым увеличив теплоотдачу, в тёплые дни насос можно переключить на минимальную скорость, и тем самым экономить газ.

Недостатки: пока не выявлено.

Подробнее на Отзовик: http://otzovik.com/review_2970423.html.

Как купить циркуляционный насос для отопления без ошибок – обзор цен, полезные советы

Бренд/Модель Производительность (м³/час)/Напор (м) Цена, руб. Примечания

ДЖИЛЕКС/Циркуль 25-40

3/4 2400−3600 Мокрый тип ротора.

Уровень шума – не более 65 дБ.

Три скорости.

ВИХРЬ/ ЦН-25-6 5.0

3/6 1800−2600 Допустима установка в любом положении.

Следует отметить демократичную стоимость, но достаточно высокое потребление электроэнергии (до 90 Вт).

Grundfos/ UPS 32-40 180

2,72/3,9 4200−8800 Потребляемая мощность − 45 Вт.

Выходное отверстие − 2 дюйма.

Вертикальная и горизонтальная установка.

Температура жидкости − от -10 до +110°C.

Калибр/ НЦ-15/6

2,4/6 1500−1700 Разрешена вертикальная и горизонтальная установка.

Максимальная мощность потребления – 90 Вт.

UNIPUMP/ UPC 25-40

3,7/4 2340−3680 Три скорости, установка в любом положении, выход – 1 ½”, 60 Вт.

DAB/VA 35/180 3.5

3/ 4,3 3600−6300 Температура жидкости − от -10 до +110 °C.

Три скорости, 71 Вт.

Wester/ WCP 25-60G

2,7/ 6 1900−2800 Ручное переключение оборотов

3 скорости, 93 Вт.

При изучении насосов для отопления цену товаров проверяют с учётом условий доставки. Необходимо уточнить комплектацию, приобрести крепёж, герметики, дополнительные детали для выполнения монтажных работ.

Установка насоса в систему отопления частного дома – важные нюансы

С помощью этих изделий предотвращают повреждения и контролируют оптимальный напорКак правильно поставить циркулярный насос для отопления частного дома

Если выполнить подключение по такой схеме, значительно упрощается эксплуатация. Кранами (3) перекрывают прохождение жидкости при выполнении ремонтных и регламентных работ. Недорогой фильтр «грязевик» (2) защищает насос (2) от механических примесей. Для его очистки применяют отмеченные запорные устройства.

Для получения дополнительных сведений пользуйтесь комментариями. Публикуйте здесь свои идеи по реализации проектов. Сообщайте об удачных моделях профильного оборудования.

С помощью этого видео нетрудно разобраться с особенностями монтажных операций при установке циркуляционного насоса для отопления частного дома:
