Выбираем и изготавливаем походную буржуйку своими руками

Человечество придумало сотни способов согреть себя, начиная костром, заканчивая отопительным котлом. Но в условиях туристического отдыха лучше будет обзавестись компактной и легкой мини-печью – походной буржуйкой.

Устройство и принцип работы

Походная буржуйка – миниатюрная печь, работающая по принципу «старшей сестры» буржуйки. Печь легко использовать в условиях отдыха вне города. Для обогрева небольших палаток и приготовления пищи мощности печки хватает с запасом.

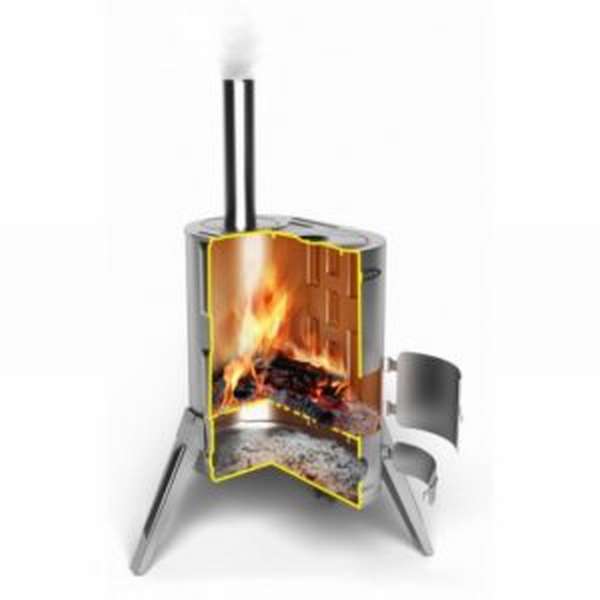

Печка начинается с корпуса, установленного на ножки. Различающиеся конструкции предполагают использование отличающихся форм и размеров, однако, для упрощения понимания концепции, будет проще представить корпус в виде правильного квадрата.

Выбираем и изготавливаем походную буржуйку своими руками

Корпус поделен на три части:

  1. поддувало,
  2. топка,
  3. дымооборот.

Далее подробнее:

Поддувало – нижняя часть буржуйки. Дно для него это дно корпуса печи, а верхняя стенка, отделяющая поддувало и топку, выполнена в виде решетки из железных колосников.

Сделано это для:

  • Осуществление доступа кислорода в зону горения,
  • Постепенное опорожнение топки.

Перегоревшие в уголь дрова осыпаются в поддувало сквозь решетку, освобождая место для новой партии дров. В большинстве чертежей поддувалу отведено 1/5 всего объема корпуса.

Эта величина может варьироваться в зависимости от конструкции. Обязательно наличие створки. Она служит каналом для доступа кислорода и дверцей, через которую осуществляется выборка отгоревшего угля.

Топка – главная часть, приемник для топлива и камера, в которой поддерживается горение. Для неё отделяется большая часть внутреннего объема от трети до половины.  Так же, как и в предыдущем случае, обязательна створка. Через неё будет осуществляться подача дров в зону горения.

Дымооборот – система для увеличения теплоотдачи печи. Осуществляется дымооборотная система посредством установления в верхней части корпуса печки некоторого количества перегородок, параллельных основанию печи.

В собранном виде они будут образовывать зигзагообразный короб, в котором задерживается дым, отдавая больше тепла. Это уменьшает силу тяги, но количество теплоты, излучаемой буржуйкой несоизмеримо увеличивается

На некоторых моделях дымооборотная система расположена не над топкой, а перпендикулярно корпусу. Под неё отделяется прямоугольная область, равная длине корпуса у задней стенки. В этом случае перегородки располагаются не параллельно основанию, а перпендикулярно.

Принцип работы печки:

  • Горючий материал – дрова, загружается в топку, после чего поджигается.
  • Створка топки во время горения всегда плотно закрыта и открывается только для загрузки новой партии дров.
  • В процессе горения нижняя створка приоткрывается на пару сантиметров. Это позволит кислороду поступать в зону сгорания дров и поддерживать горение.
  • Внимание! Не нужно открывать поддувало полностью – в этом случае дрова прогорят в 3-5 раз быстрее и печь не сможет должным образом отдать тепло.
  • Поддувало следует открывать полностью в случаях, когда требуется прочистить его от углей. В остальное время остальное время оно должно быть приоткрыто.
  • Через щель будет поступать воздух, подпитывая огонь и образуя тягу.
  • Под действием этой тяги воздух будет поступать в печь снизу, нагреваясь, а после, вместе с дымом, уходить через единственное отверстие – дымоход.

Каr правильно выбрать?

Выбирая для похода в лес отопительно-варочную печь, следует выбирать модели:

  1. Из толстого металла 2.5-3.5 мм. Это утяжелит конструкцию, однако теплоотдача и долговечность печи себя оправдают.
  2. Хорошей подставкой, но которой печь сможет уверенно стоять даже на неидеально ровной поверхности.
  3. С хорошо подгонкой составных частей, в том числе и створок. Ничего не должно болтаться, всё должно входить плотно, с минимальными зазорами, рассчитанными на расширение металла при нагреве.
  4. С предусмотренным выступом в нижней части с переднего торца, предназначенным для предотвращения попадания искр на траву или пол палатки.
  5. Как можно большей вместимостью топки – это увеличит КПД печи.

Примеры походных печей

Anevay Frontier Stove Plus

Выбираем и изготавливаем походную буржуйку своими руками

Anevay Frontier Stove Plus

Походная печь от британской компании, выпускающей походное снаряжение. Несмотря на упрощенную контракцию, это тоже буржуйка, уменьшенная и облегченная. Её корпус около-конусовидной формы – верхняя часть равная, что позволяет использовать её как рабочую поверхность для готовки съестных припасов.

Внутренняя часть печи тоже упрощена до одной сплошной камеры, не имеющей в себе поддувала и дымооборотной системы – при небольших размерах и внушительном дымоходе, идущем в комплекте, силы тяги для отсасывания дыма будет хватать с излишком.

На лицевом торце корпуса присутствует створка, оснащенная ручкой, окном из жаростойкого стекла, поворотным механизмом, закрывающим отверстие, предназначенное для доступа кислорода в зону горения. Поворачивая затворку, вы можете регулировать степень поступления воздуха.

Общий вес конструкции составляет 10 кг, габариты печи: 30 см в ширину, 30 см в высоту и 50 в длину. В разложенном виде высота составляет 214 см, учитывая дымоход.

Авоська

Выбираем и изготавливаем походную буржуйку своими руками

Печь Авоська

Производитель – Термофор.

Печь выполненная из теплоустойчивой листовой стали. Высота конструкции – 53 см, длина – 58 см, ширина – 26.5 см. Вес – 19 кг. Диаметр дымохода – 8 см.

Конструкция прямоугольной формы, компактная и удобная, чтобы перевозить её в багажнике автомобиля. Комплектуется ножками для установки в палатке.

Особенностью конструкции является выдвижная створка поддувала, в которой предусмотрена вваренная труба с заслонкой внутри, поворачивая которую можно регулировать подачу воздуха не открывая створки.

Дуплет 1

Выбираем и изготавливаем походную буржуйку своими руками

Дуплет 1

Еще одна модель компактной печи для вылазок на природу. В отличие от предыдущих моделей в основе корпуса Дуплет 1 всего три главных детали: два основания овальной формы и один лист нержавеющей стали, который завернут вокруг двух этих оснований.

Эта форма позволяет минимизировать толщину стенок корпуса, не теряя прочности конструкции. К тому же эта модель является наибольшим КПД за счет своих размеров: 315x345x500 мм и четкому следованию конструкции оригинальной буржуйки. Плюсом также является низкий вес изделия – 4.8 кг.

Шеврон

Выбираем и изготавливаем походную буржуйку своими руками

Печь Шеврон

Габариты: Длина – 32.5 см Ширина – 35 см Высота – 62 см Вес – 8 кг. Эта печь особой конструкции, потому что она отопительная в полном смысле этого слова. Весь её корпус представляет собой дымооборот, что повышает отопительную способность печи в разы.

Как изготовить походную буржуйку своими руками?

Если вы обладаете достаточными навыками и инструментарием, изготовление подобной, конструкции не составит труда.

Инструменты и материалы

  • Отрезная пила типа «Болгарка» с диском по металлу.
  • Сварочный аппарат.
  • Напильник по металлу.
  • Дрель и сверла по металлу.

В качестве материалов понадобятся:

  • Металлическая бочка.
  • Четыре дверные петли для створок.
  • Металлические трубы разного диаметра.
  • Металлический прут для ножек, решетки и защелок для створок.

Инструкция по изготовлению

Выбираем и изготавливаем походную буржуйку своими руками

Устройство походной буржуйки из бочки

  1. Сначала распиливаем бочку поперек, на две части, чтобы нижняя часть по высоте соответствовала высоте будущей буржуйки.
  2. Обрабатываем спил напильником, чтобы не осталось следов работы отрезного диска.
  3. Определяемся с лицевой стороной будущей печи и вырезаем болгаркой два ровных прямоугольных отверстия: одно с отступом в 5-10 сантиметров от дна, и второе с отступом в 6 сантиметров. Ширина отверстий может быть одинаковой, как и высота, если того позволяют габариты.

    Выбираем и изготавливаем походную буржуйку своими руками

    Обрезаем бочку и делаем прямоугольные вырезы

  4. Вырезанные части не выбрасываем – они станут будущими створками.
  5. С внутренней стороны печи на уровне промежутка между отверстиями привариваем два параллельных прута, которые станут основой для будущей сетки колосников.
  6. Затем привариваем перпендикулярно к получившейся основе пруты, расположенные вряд вырезанных с расчетом, что в конечном итоге выйдет жесткая решетка с расстоянием между прутами в 1-1.5 см Выбираем и изготавливаем походную буржуйку своими руками

    Делаем колосниковую решетку

    Выбираем и изготавливаем походную буржуйку своими руками

    Так выглядит конечный вариант

  7. Из оставшейся половины бочки аккуратно вырезаем крышку, стараясь не уменьшить длину её окружности.
  8. Затем зачищаем спил напильником и привариваем крышку к верхнему торцу нашей печи. Важно, чтобы отверстие для слива жидкости, которое обязательно есть на любой бочке, было с противоположной стороны. Приваривать крышку нужно аккуратно, не допуская перекоса и следя за тем, чтобы швы были плотными.
  9. Вокруг уже имеющегося отверстия нужно дрелью высверлить по кругу окружность большего диаметра, затем, используя болгарку нужно вырезать отверстие и зашлифовать выступающие по окружности зубцы.
  10. К полученному отверстию привариваем десяти сантиметровый отрезок трубы чуть большего диаметра на 3-4 мм.

    Выбираем и изготавливаем походную буржуйку своими руками

    Отверстие на крышке и труба дымохода

  11. Остается только приварить к дну ножки из металлических прутов и установить части нашего корпуса, вырезанные до этого, как створки для технологических отверстий. Для этого пользуемся предварительно закупленными петлями. Надежнее будет приварить намертво, а не привинчивать болтами.
  12. Для запирающего механизма следует приварить к створке, параллельно оси, по которой она открывается, прутик. А на корпусе приварить небольшую пластинку металла, изогнутую волной. При закрытии нужно будет слегка надавить и пластина плотно зафиксирует полученный рычаг. Выбираем и изготавливаем походную буржуйку своими руками

    Походная буржуйка из бочки готова

    13. Все готово, можно пользоваться!

Выбираем и изготавливаем походную буржуйку своими руками

Вот еще один вариант, здесь конструкция состоит ~ 1/3 бочки

Заключение

Буржуйка – полезный атрибут вылазки на природу. Её можно купить, однако простота конструкции позволяет легко изготовить её самостоятельно. Решать лишь вам. Но мы уверены, что хорошая буржуйка выручит вас темными холодными вечерами.
