Варианты изготовления ракетной печи из профильной трубы своими руками

Ракетная печка является популярным вариантом, когда речь заходит о создании агрегата своими руками, способного обогреть помещение или стать подобием плиты в походных условиях. Чертежи и схемы подобной конструкции должны иметься в наличии у людей, любящих туризм.

Создать печку своими руками не сложно – потребуется немного времени, подходящие инструменты, материалы, устойчивые к воздействию открытого огня и сильному нагреву. Подобная печка имеет несколько особенностей, отличий, делающих печку выгодным вариантом для изготовления.

Стационарная походная ракетная печь устанавливается, как внутри помещений (коттеджей, дачных домиков) вдоль стены, так и на специальной площадке, в том числе и на открытом пространстве. Подходит для качественного отопления помещения площадью 45-50 м2 (учитывается наличие/отсутствие перегородок, стен, отдельных комнат, высота потолков).

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

  • Топливник.
  • Труба для отвода образующегося дыма.

Особенность конструкции топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Варианты изготовления ракетной печи из профильной трубы своими руками

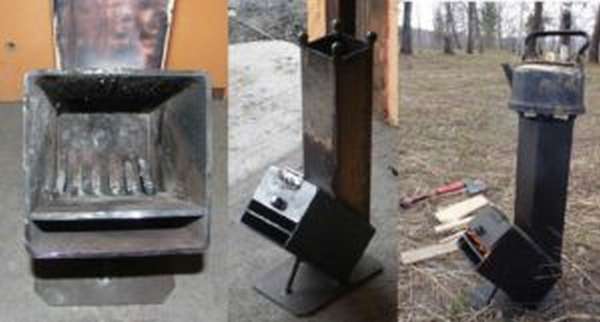

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

  • Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
  • Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
  • Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты изготовления ракетной печи из профильной трубы своими руками

Варианты конструкции

Общий принцип работы

Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

  • Твердое топливо (дрова) закладываются в топку.
  • Производится розжиг.
  • В процессе нагревания под действием пламени и сгорания вырабатываются газы.
  • Начинается их движение по вертикальному участку трубы.
  • Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
  • Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Варианты изготовления ракетной печи из профильной трубы своими руками

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная  печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Чертеж

Проводятся работы по схеме и чертежу, указанному ниже:

Варианты изготовления ракетной печи из профильной трубы своими руками

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся  следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной  длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Печь Робинзон

Удобная и функциональная Ракетная печь Робинзон является отличным вариантом для использования в походе или на даче. Изготовить ее также не сложно, используя чертежи и схемы. Своими руками легко можно создать агрегат, который будет очень похож на заводской.

Варианты изготовления ракетной печи из профильной трубы своими руками

Печь Робинзон

Материалы

Для изготовления своими силами качественного изделия для обогрева потребуется приобрести следующие материалы:

  • Лист стали (для изготовления корпуса топочного бункера размером15см ×10см×30 см ) – 1 штука, толщина 3 мм.
  • Пластинки из качественной стали (не менее 3 мм) параметры материала составляют 30см×15 см –их потребуется взять 2 шт.
  • Стальные крепкие пластинки с показателями 10см×30 см – согласно классическому варианту проекта потребуется 2 шт.
  • Пластины, также выполненные из хорошей стали 10см×15 см – 1 штука.
  • Металлическая пластина параметры: 15см×20см×3 мм – 1 штука (для изготовления поддувала).
  • Труба, диаметр которой равен10 см (высота 60 см) – 1 штука (металлическая).
  • Отрезки от арматуры диаметром в 7 или 8 мм – 1,2 метра (потребуется для изготовления решетки колосника).
  • Кольца, диаметр которых не меньше 3 см – 3 шт.
  • Вертикальный стояк (10 см) – 1 шт.
  • Кольцо диаметром 11 см – 1 шт.
  • Гайки ( выбирается значение детали d13) – 3 штуки.
  • Отрезок стальной трубы с резьбой – их нужно для работы 3 шт.

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка.
  • Маркер.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Чертеж

Походная печь Робинзон своими руками собирается по следующему чертежу:

Варианты изготовления ракетной печи из профильной трубы своими руками

Чертеж печи Робинзон

Пошаговая инструкция

Все основные работы потребуют аккуратности, внимания, но не отнимут много времени – около 3 часов с подготовкой. Основные действия предполагают следующие шаги:

  • Подготовка пластины, которая будет отделять в готовой конструкции топку от поддувала – потребуется приварить к ней отрезки арматуры (расстояние 1 см от каждого элемента) – в итоге получится колосниковая решетка.
  • К имеющейся в числе материалов для изготовления пластине для удобства прикрепляется колосниковая решетка, после, используя сварочный аппарат, нужно надежно полученный элемент прикрепить к боковым и задней стенке будущей топки. Особенность работ: нужно перед началом приваривания отступить от низа по краю30 см.
  • Следующий шаг проведения работы – сваривание угловых элементов соединений задней и боковых стенок топочной камеры.
  • Затем приваривается дно камеры.

После этих этапов следует переходить к завершающим действиям. Здесь выполняются такие действия, как прикрепление гаек, которые нужны, чтобы печь устойчиво стояла. Далее к ним при желании крепятся ножки. Затем действия такие:

  • Крышка топки, если она предусмотрена выбранным вариантом чертежа, прикрепляется к корпусу (используется сварка).
  • Следующий этап – разметка трубы (для этой цели потребуется использовать яркий маркер по металлу).
  • После производится срез под углом в 300 (получается по очертанию правильный овал).
  • Каждую из обязательных к использованию труб из комплекта материалов нужно приставить отверстием овальной формы ровно к середине крыши конструкции.
  • Потребуется обвести трубу (маркером).
  • Получившейся рисунок нужен для того, чтобы по его контуру провести вырезку отверстия (работа осуществляется с использованием сварки, напряжение может потребоваться увеличить).
  • Затем в получившееся отверстие вваривается труба, расположить ее по схеме нужно вертикально.

Дополнительно рекомендуется на трубу нужно надеть, а затем и закрепить подставку (для емкости/кастрюли с едой или водой).

В конце прикрепляются ножки (по желанию), проводится первый пробный запуск (с минимумом твердотопливного элемента). Если захочется открасить конструкцию, то перед этим нужно полностью остудить всю конструкцию.

Варианты изготовления ракетной печи из профильной трубы своими руками

Готовая самодельная печь Робинзон

Усовершенствование конструкции

Удобная походная печь Робинзон своими руками собранная по схеме, может быть усовершенствована.

Первое, что можно сделать – приварить к основной конструкции дверку с ручкой, чтобы иметь возможность контролировать количество выделяемого тепла или количество дров в топке. Она будет открываться не в сторону, а  вверх.

Оптимальный вариант – изготовление заслонки, которая будет открываться в нескольких положениях:

  • вниз или влево,
  • затем вправо.

Такую заслонку нужно установить в приваренные заранее на стенки уголки, размеры выбираются 1Х1 см или, как вариант для увеличения -1,5 смХ1,5 см.

Дополнительные способы усовершенствование печи «Робинзон» увеличение толщины стали для топочной камеры с 3 до 5 мм.

Для участка, где труда проходит вертикально, можно использовать квадратное, а не овальное отверстие.

Подставку и ножки можно создавать из различных материалов, используя наиболее удобные варианты.

Последнее, что можно сделать: к топке приварить широкую металлическую пластину или прикрепить металлические уголки к трубе, чтобы ставить на них емкость для воды. Таким образом получится ракетная печь с варочной поверхностью.

Варианты изготовления ракетной печи из профильной трубы своими руками

Ракетная печь с варочной поверхностью

Печь Антошка

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Варианты изготовления ракетной печи из профильной трубы своими руками

Печь Антошка

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

  • Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
  • Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
  • Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
  • Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
  • Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук. Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки.

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка (для надежного крепления всех элементов).
  • Маркер.
  • Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

  • Разметить имеющуюся в материалах трубу (поставить ее вертикально).
  • Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
  • В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

  • В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
  • Далее потребуется произвести соединение этих двух элементов.
  • Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

  • Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
  • На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

  • Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба. Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
  • Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
  • Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
  • Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900  полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Вывод
