Терморегулятор для радиатора отопления: виды, устройство, обзор

Зимой из-за меняющихся погодных условий и неточностей работников котельной возможна не комфортная температура в квартире. Многие открывают форточки и балконы, не зная о возможности регулировать теплоотдачу батареи. Терморегулятор для радиатора отопленияпоможет в поддержании комфортного микроклимата в каждой комнате. В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторовс ценами и характеристиками для облегчения вашего выбора.

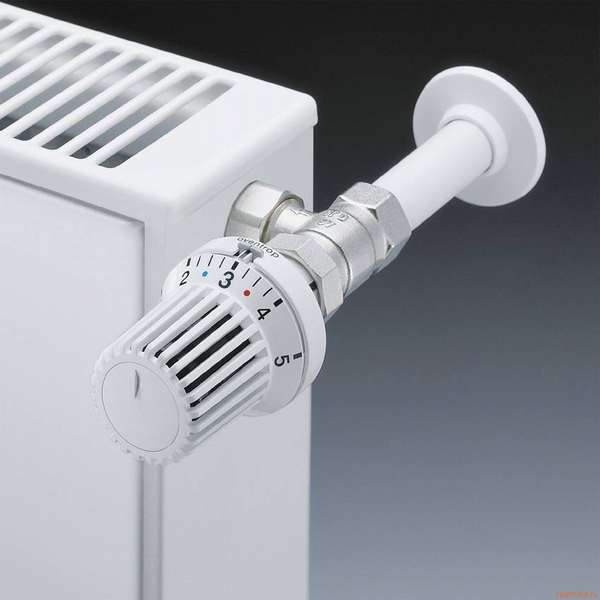

Терморегулятор для радиатора отопления

Для чего нужен терморегулятор для радиатора отопления?

Установка регулирующих элементов на радиаторы необходима не только для поддержания комфортной температуры, но и для обеспечения безопасности и удобства. Ведь таким образом, становится возможно отключение батареи от общего стояка (например, при появлении протечки или во время ремонта).

Регулятор Danfoss

Существует три вида регулирующих элементов:

  • Шаровый кран.

Шаровый кран

  • Вентиль.

Вентиль для радиатора

  • Терморегулятор.

Электронный терморегулятор

Шаровый кран способен лишь полностью перекрыть доступ горячей воды в радиатор (при частичном закрытии он быстро изнашивается и ломается), поэтому полезен только для аварийных ситуаций. Вентилем можно регулировать количество подаваемого теплоносителя, однако в нем не предусмотрены датчики, отчего пользоваться им не совсем удобно. Терморегулятор с термостатом точно регулирует подачу воды, благодаря чему может решить сразу две проблемы:

  1. Поддержание комфортных условий в каждой комнате за счет отдельного регулирования каждого радиатора (особенно важно при ориентации комнат на разные стороны света).
  2. Сокращение коммунальных платежей (исключится оплата излишнего тепла).

Виды терморегуляторов для батарей отопления

По виду используемого рабочего вещества терморегуляторы бывают:

  • жидкостные,
  • газонаполненные.

Жидкостные терморегуляторы для радиаторов отопления стоят дешевле, однако газонаполненные быстрее реагируют на изменение температуры в комнате. Кроме того, на их работу меньше оказывает влияние температура теплоносителя. Это связано с тем, что газ в отличие от жидкости скапливается в верхней части устройства, то есть дальше от нагретого водопровода. По способу регулирования температуры данные устройства бывают механическими и электронными.

Механический терморегулятор

Механических регулятор в разрезе

Данный прибор работает без использования электроэнергии. Его работа основана на расширении и сужении рабочего вещества. Механический терморегулятор стоит недорого, поэтому пользуется большой популярностью. Его главные достоинства:

  1. Низкая цена.
  2. Независимость от электроэнергии (не создает проблем при скачках напряжения и не увеличивает расходы на ЖКХ).
  3. Простота использования.

Единственный недостаток – ручное регулирование подачи теплоносителя.

Механический терморегулятор со шкалой для настройки температуры

Электронный терморегулятор

С таким регулятором управление поступлением воды в радиатор происходит без вмешательства человека. Вместо ручки он укомплектован ЖК-дисплеем или кнопочной панелью управления. Возможности электронного терморегулятора:

  1. Установка температуры воздуха по таймеру (например, днем, когда никого нет дома, отопление работает на минимальную мощность, а за час до прихода хозяев с работы воздух прогревается до комфортной температуры).
  2. Режим «день-ночь» (разная температура воздуха в зависимости от времени суток).

ЖК-экран электронного регулятора

Устройство и принцип действия регулятора температуры на радиаторе отопления

Терморегулятор состоит из двух элементов: термоклапана (исполнительного механизма) и термостатической головки, регулирующей температуру. Причем клапан может быть любого размера в зависимости от диаметра трубы. А головка съемная, так что для клапана можно выбрать терморегулирующий элемент любого вида.

1 - обычный вентиль, 2 – устройство с механическим термостатом, 3 – с электронным управлениемТермоклапан и термостат по отдельности

Термоклапан

Строение данного элемента почти аналогично обычному вентилю, в нем есть седло и запорный конус, контролирующий размер входного отверстия для теплоносителя. При монтаже клапана необходимо обратить внимание на стрелку на корпусе, она указывает направление движения теплоносителя.

Термоклапан и термостат по отдельности

Клапаны выпускаются разные в зависимости от типа системы отопления (двухтрубная или однотрубная). Например, у термоклапана для отопления с однотрубной разводкой гидравлическое сопротивление ниже, чем с двухтрубной. Клапан изготавливается из коррозиестойких материалов: нержавеющей стали, бронзы или латуни.

Термостатическая головка

Термостатическая головка (или термостат для радиатора отопления) может быть двух видов: механический или электронный.

Основа механического термостата – сильфон, в нем находится рабочее вещество (вода или газ), обладающее высоким коэффициентом расширения. Сильфон давит на шток, который и перекрывает входное отверстие. То есть, пока вещество не нагрето, шток в обычном положении, как только его температура повысилась – сильфон растягивается и давит на шток, уменьшая сечение прохода.

Механический термостатСхема механической головки

Особенность монтажа данного термостата – необходимость его горизонтальной установки по направлению в комнату. Это нужно для того, чтобы исключить влияние теплоносителя отопления на расширение вещества. Иногда, из-за немаленьких размеров элемента такой монтаж невозможен. В таком случае можно установить выносной датчик температуры, соединяющийся с термостатом капиллярной трубкой.

Терморегулятор с выносным датчиком, который обычно можно расположить на расстоянии до 2 метров

Электронная головка по размеру больше, чем механическая, но и задач она может выполнять больше. Всеми функциями управляет процессор, а питается такой термостат от двух батареек.

Электронный регулятор

Установка терморегулятора на радиатор отопления

В первую очередь необходимо определиться с местом монтажа регулятора. Идеально установить его рядом с радиатором в месте, где он ничем не закрывается (шторами, мебелью и так далее). Кроме того, на показания прибора влияют: сквозняки, прямые солнечные лучи и электроприборы, излучающие тепло (например, холодильник, электроплита). Если соблюсти перечисленные условия невозможно, воспользуйтесь выносным температурным датчиком.

Если система отопления однотрубная, перед установкой регулятора отопления на батарею необходимо сделать байпас, чтобы не перекрыть путь движения теплоносителя по стояку. При двухтрубной системе монтируем прибор на верхнюю подающую магистраль.

Расположение регулятора в случаях однотрубной и двухтрубной разводки системы отопления

  1. Переходим непосредственно к монтажу регулятора:
  2. Отключаем подачу теплоносителя.
  3. Сливаем воду из радиатора.
  4. Откручиваем старый адаптер и устанавливаем новый. Соединение у терморегулятора резьбовое, поэтому нужно быть предельно аккуратным. При монтаже обязательно используйте уплотнитель для исключения протечек.
  5. Заполняем систему водой.
  6. Устанавливаем защиту на головку (только когда вы убедились в отсутствии протечек).

Важно! При закручивании клапана будьте внимательны и осторожны. Если сорвете резьбу, соединение будет неплотным, а замена станет очень проблематичной.Установка защиты на головку

Видео-обзор: установка терморегулятора на радиатор отопления

Настройка регулятора температуры

После установки терморегулятора необходимо его настроить:

  1. Исключаем воздухообмен в комнате, закрыв двери и выключив вытяжку (если есть).
  2. Полностью открываем вентиль.
  3. Дожидаемся увеличения температуры на 6-7°С и закрываем вентиль.
  4. Когда температура достигнет оптимального значения, снова поворачиваем головку. Делать это необходимо постепенно, прислушиваясь. Когда регулятор станет горячим, и в нем появится шум воды, останавливаемся.
  5. Настройка окончена. Температура будет поддерживаться с точностью 1-3°С в зависимости от типа регулятора (жидкостный или газонаполненный).

Финальная настройка регулятора

Обзор популярных моделей терморегуляторов

Регулятор для радиатора можно найти в любом магазине, специализирующемся на отопительном оборудовании. Комплектом (термоклапан и термостат) он продается нечасто. И если при выборе термоклапана для радиатора отопления проблем не возникнет (достаточно подобрать элемент, подходящий к вашим трубам и типу системы отопления), то с термостатической головкой нужно быть внимательней. Цены различные, так механические стоят дешевле, электронные – дороже. Все зависит от набора функций, необходимых вам. Рассмотрим несколько интересных вариантов.

Модель Технические параметры Особенности
«Uni L»7Uni L Тип Жидкостный Термостат с жидкостным чувствительным элементом и стандартной трубкой 2м
Производитель Oventrop
Диапазон рабочей температуры, ℃ 7-28
Средняя цена, руб. 1600
Модель Технические параметры Особенности
VT.5010.0.0VT.5010.0.0 Тип Жидкостный Термостатическая головка, заполненная толуолом, оснащена выносным настенным датчиком температуры для отопления
Производитель Valtec
Диапазон рабочей температуры, ℃ 6,5-28
Средняя цена, руб. 1700
Модель Технические параметры Особенности
Danfoss RA 2920Danfoss RA 2920 Тип Газонаполненный Данный элемент оснащен защитным кожухом и может монтироваться на любой стандартный клапан
Производитель Danfoss
Диапазон рабочей температуры, ℃ 5-26
Средняя цена, руб. 1200
Модель Технические параметры Особенности
Danfoss Living Eco RA-KDanfoss Living Eco RA-K Тип Электронный Компактный электронный регулятор питается от двух батареек АА, меняет температуру 1 раз в минуту, автоматически включается, если окружающая температура повысилась на 1℃
Производитель Danfoss
Диапазон рабочей температуры, ℃ 4-28
Средняя цена, руб. 3600
Модель Технические параметры Особенности
Термостатический элемент FTC, черныйТермостатический элемент FTC, черный Тип Жидкостный Стильный черный термостат с выносным датчиком
Производитель Danfoss
Диапазон рабочей температуры, ℃ 15-50
Средняя цена, руб. 1600
Модель Технические параметры Особенности
Термостат Oventrop Uni SH 1012065, белыйТермостат Oventrop Uni SH 1012065, белый Тип Жидкостный Элемент обладает современным внешним видом, есть возможность заказать декоративное кольцо любого цвета (в оригинале – белое)
Производитель Oventrop
Диапазон рабочей температуры, ℃ 7-28
Средняя цена, руб. 2000

Вместо послесловия

Терморегулятор для отопления способен сделать микроклимат в комнате комфортней, а так же сократит расходы на отопление. Жидкостные и газонаполненные регуляторы дешевле, но в электронных больше функций и возможностей управления (сенсорный экран, WIFI). Поэтому все зависит от ваших желаний и возможностей.
