Для отвода продуктов сгорания от газового котла или твердотопливной печи необходимо устроить дымоход, от качества и надежности которого зависит работоспособность и эффективность всей системы. При этом главное – правильно подобрать материал и конструкцию дымоходной трубы. В настоящее время наибольшей популярностью пользуются металлические дымоходы, они могут быть одного из трех видов: однослойные, коаксиальные и устроенные по типу сэндвича. Сэндвич трубы для дымоходов – наиболее подходящий вариант, так как обладает большим количеством преимуществ в сравнении с остальными видами.
Сэндвич трубы для печей: особенности конструкции, достоинства и недостатки

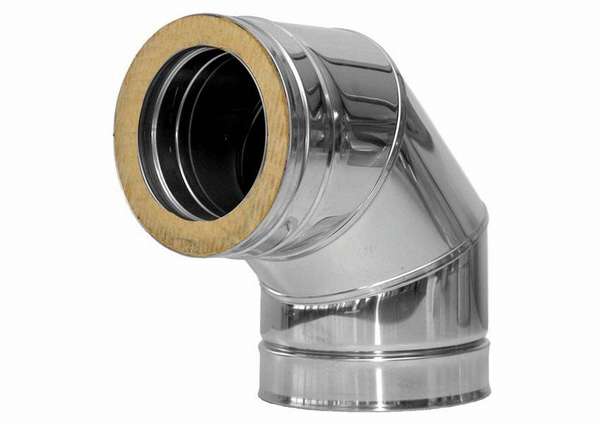

Сэндвич труба для печки состоит из двух воздуховодов разного диаметра, вставленных один в другой. При этом пространство между ними заполнено теплоизоляционным материалом, благодаря которому тепло от перемещаемого горячего воздуха практически не передается внешним стенкам. Поэтому такие трубы можно устанавливать в деревянных домах без устройства дополнительной защиты. Кроме того, они обладают следующими достоинствами:
- Гладкая внутренняя поверхность, благодаря которой сопротивление трубы минимально, а значит, препятствий для движения воздуха практически не создается.
- Универсальность. Такие воздуховоды можно использовать в домах из разнообразных материалов, расположенных в любых климатических зонах.
- Простота монтажа. Система отвода продуктов горения состоит из элементов стандартных размеров, легко соединяющихся между собой.
- Легкость конструкции. Ее можно крепить прямо к стенам, при этом не требуется устройство фундамента.
- Простота ремонта. При повреждении какого-либо участка нет необходимости разбирать всю конструкцию, можно заменить лишь пару элементов.
- Эстетически привлекательный внешний вид.
Среди недостатков наиболее значимым является высокая стоимость. Однако ее нельзя назвать необоснованной, ведь конструктивно данный тип труб является довольно сложным. Второй недостаток – недолговечность в сравнении, например, с кирпичными дымоходами. Да, срок эксплуатации у них меньше, однако такие воздуховоды не теряют своих положительных качеств на протяжении всего периода использования. В то время как кирпичные дымоходы со временем разрушаются и засоряются сажей, что отражается на качестве тяги.
Сэндвич трубы для дымоходов: критерии выбора
В настоящее время очень распространены сэндвич трубы для дымоходов (отзывы в интернете и привлекательные цены сделали свое дело). Однако не всегда они будет максимально эффективны, важно правильно их выбрать. При выборе сэндвич труб дымохода необходимо обратить внимание на следующие моменты:
- Качество стали, от которого зависят показатели термостойкости и долговечности. Некоторые недобросовестные производители используют материал низкого качества, из-за чего сэндвич труба для печи сильно подвержена физическому и химическому воздействию, поэтому происходит быстрый износ системы.
- Параметры теплоизоляционного материала. Пространство между трубами должно быть заполнено утеплителем довольно плотно, в противном случае его эффективность может упасть в несколько раз. Кроме того, для утепления должен быть использован только материал, не деформирующийся и не меняющий своих теплоизоляционных свойств при температуре 700 градусов. Желательно, уточнить этот момент перед покупкой труб.
- Качество выполнения сварочного шва. Возможно два способа обработки соединения труб: лазерная сварка и катаный шов. Первый – единственное правильное решение для печного отопления, второй – отлично подходит для отвода продуктов сгорания от газовых котлов.
- Материал внутренней трубы. Если малая труба изготовлена из оцинковки, такой дымоотвод можно использовать только при устройстве системы отвода продуктов сгорания от газовых котлов, если из нержавейки – труба является универсальной, так как способна выдержать высокую температуру перемещаемой среды.
- Материал внешней трубы. Для твердотопливных котлов подходит только металлические трубы (оцинковка или нержавейка).
Интересно! При устройстве бани конструкция системы является более сложной, а к выбору печной трубы и дымохода сэндвич стоит отнестись с еще большей ответственностью.
Выбор диаметра сэндвич труб для отвода продуктов сгорания
Диаметр сэндвич трубы для дымохода – это внутренний размер, от правильного выбора которого зависит ее пропускная способность, а значит, и эффективность системы в целом. Внешний же размер не оказывает влияния на возможности удаления воздуха системой, он зависит лишь от толщины листового материала и количества (и типа) утеплителя между слоями. Конечно, чем больше утеплителя, тем лучше, но не стоит перебарщивать, ведь разница в цене довольно ощутима. Поэтому важно рассчитать необходимую толщину слоя теплоизоляционного материала перед покупкой. Например, для прокладки внутри здания можно выбрать минимальную толщину, снаружи – максимальную.
Что же касается внутреннего размера сэндвич-трубы для дымохода, здесь немного сложнее. В большинстве случаев он подбирается равным выходному отверстию котла или печи. Но иногда, когда трасса очень длинная или содержит большое количество отводов, тройников и других элементов, меняющих направление движения воздуха, необходимо расширить воздуховод. Здесь не обойтись без аэродинамического расчета, провести который самостоятельно довольно сложно, поэтому настоятельно рекомендуем обратиться за помощью к профессионалам.
Калькулятор расчета минимального диаметра сэндвич-дымохода для твердотопливной печи
Изготовление сэндвич дымохода своими руками
Чтобы сделать сэндвич трубу для дымохода своими руками, в первую очередь нужно определить для себя план действий:
- Подготовительный этап (снятие замеров и создание чертежа будущего воздуховода).
- Подготовка необходимых материалов и инструментов.
- Сборка конструкции.
Для начала определим несколько правил, которых стоит придерживаться при самостоятельном изготовлении трубы:
- Для надежности и долговечности конструкции в качестве утеплителя используйте базальтовую вату, так как она имеет наивысший показатель теплоустойчивости. Конечно, для некоторых котлов (температура на выходе из которых не превышает 150 градусов) подойдет и обычная минвата. Однако в большинстве случаев температура выходящего воздуха в разы выше, или же могут появляться скачки температуры. Поэтому рисковать не стоит.
- Не используйте при сборке посторонние легковоспламеняющиеся материалы (например, нитки), так как от чрезмерного нагрева они могут начать тлеть (или даже загорятся) и наполнят дом едким дымом, вредным для здоровья человека.
- Желательно выбрать нержавейку, а не оцинковку, так как она является более надежной и долговечной.
После проведения всех подготовительных работ переходим непосредственно к сборке трубы:
- Оборачиваем внутренний воздуховод слоем утеплителя.
- Вставляем ее во внешнюю трубу. Конечно, проще всего сделать это одним разом, но тогда утеплитель будет не полностью заполнять межтрубное пространство. Правильней разрезать внешний воздуховод на несколько небольших частей (или вдоль), вставить внутреннюю часть и соединить все элементы при помощи саморезов.
Важно! Соединению элементов стоит уделить особое внимание, так как при наличии щелей и неплотностей горячий воздух будет в большом объеме проступать через них, и все ваши действия будут напрасными.
Порядок самостоятельного монтажа дымохода из сэндвич труб
Видео, представленное ниже, ответит на на вопрос, как установить дымоход из сэндвич труб:
Сборка дымохода из сэндвич труб – процесс довольно простой, однако не стоит относиться к тему легкомысленно. Как и в любом другом монтаже, здесь есть подводные камни, о которых необходимо знать заранее, чтобы не пришлось несколько раз переделывать систему.
Монтаж трубы дымохода состоит из нескольких этапов. Их порядок может меняться, а некоторых пунктов может и вовсе не оказаться в вашем случае, но мы разберем их все.
Этап №1. Подготовительные работы
В первую очередь необходимо расчертить схему будущей конструкции, при этом стоит уделить особое внимание нижеприведенным моментам:
- Старайтесь устроить систему так, чтобы трубы проходили через наименьшее количество препятствий (стены, перекрытия и так далее), так как эти места являются наиболее уязвимыми и именно в них чаще всего появляется необходимость проведения ремонтных работ.
- Учитывайте стадию отделки при проведении расчетов количества материалов. Например, если еще не устроен чистовой пол, его высота гораздо ниже, чем будет после завершения ремонтных работ. Поэтому для максимальной точности узнайте у строителей финишную высоту и учитывайте эту величину при расчетах.
- Продумайте расположение мебели и предметов интерьера в доме. Согласитесь, будет не очень приятно, если дымоход будет проходить внутри шкафа.
Этап №2. Соединение труб
Сначала присоединяем первый воздуховод без утеплителя к выходному отверстию котла. Если использовать двойной дымоход, утеплитель сразу обгорит или даже может создать пожароопасную ситуацию. Далее обращаем внимание на то, что концы всех труб имеют разные размеры, это сделано для того, чтобы воздуховоды вставлялись друг в друга. Таким образом достигается максимально возможная герметичность стыков. Если этого не достаточно (например, в случае, когда возможно возникновение избыточного давления в канале), необходимо обработать места соединения специальным жаропрочным герметиком.
Важно! Специалисты рекомендуюсь в любом случае дополнительно герметизировать швы. Такие гели стоят не дорого, а система от их использования станет гораздо надежней.
При устройстве вертикальных участков внутри здания соединение должно быть устроено следующим образом: широкая часть снизу, узкая – сверху. Таким образом вытекание конденсата за пределы трубы полностью исключено. На улице – наоборот.
Горизонтальные же участки необходимо делать под небольшим уклоном для стекания конденсата в специальные сборники, которые периодически необходимо проверять и опустошать.
Этап №3. Проход через стены и перекрытия
Как говорилось выше, места прохода через стены и межэтажные перекрытия являются наиболее уязвимыми. При неправильном устройстве этих узлов возможны следующие последствия:
- Возгорание стены здания (например, если дом – деревянный).
- Разрушение стены или перекрытия, что может привести к обвалу всего здания.
- Неправильная работа системы дымоудаления.
Чтобы этого избежать, необходимо придерживаться нескольких простых правил. При монтаже дымохода из сэндвич трубы через стену перед пробивкой отверстия и установкой кронштейнов стену необходимо дополнительно укрепить. Кроме того, нужно обмотать трубу дополнительным слоем утеплителя и оставить между ним и стеной небольшой зазор. Закрыть все это можно металлическим листом.
Устанавливая дымоход из сэндвич трубы через перекрытия, переход необходимо делать по тому же принципу, исключая дополнительное укрепление ограждающей поверхности.
Важно! Обязательно установите люки в местах соединения воздуховодов и прохода через ограждающие конструкции для периодического визуального контроля над их состоянием.
Этап №4. Монтаж дымохода из сэндвич труб через крышу
Устройство дымохода из сэндвич труб через крышу – самый сложный этап монтажа. Ведь нужно не только обеспечить герметичность трубопровода, но и не повредить крышу. Для правильного устройства дымохода в данном случае используется специальный фасонный элемент, вставляющийся в крышу. Он имеет стандартные размеры, а его форма зависит от угла наклона кровли. если подходящего элемента нет – не беда, существует большое количество компаний, изготавливающих вентвыходы любых размеров на заказ.
Важно! При монтаже дымохода из сэндвич труб в бане необходимо поднять ее не менее чем на 100 см над крышей (если она прямая). В случае скатной крыши нужно проводить специальный расчет, результат которого зависит от расстояния до конька здания, его высоты и расположения близлежащих построек.
Этап №5. Закрепление дымохода
После завершения сборки конструкции все элементы необходимо надежно соединить между собой и прикрепить к опорной конструкции. Делается это при помощи следующих крепежных приспособлений:
- хомуты (например, соединение воздуховода с отводом),
- опорные кронштейны (для фиксации тройников),
- растяжки (например, для закрепления трубопровода, находящегося на значительно расстоянии от крыши здания).
Особое внимание стоит уделить соединению кирпичной печки с металлическим дымоходом. Сделать это можно тремя способами:
- Используя специальный переход с кирпичного дымохода на сэндвич.
- Самостоятельно сделать переход путем выпиливания части кирпичной кладки, установки в нее металлического воздуховода и надежной фиксации при помощи цементного раствора.
- С использованием металлической площадки.
Где купить сэндвич трубы для дымохода: цены на трубы и другие элементы
Купить сэндвич трубы можно в любом специализированном магазине, так как данный тип дымохода в настоящее время является самым распространенным. При устройстве системы отвода отработанного воздуха цена сэндвич трубы для дымохода из нержавейки не должна быть определяющим фактором. Главное – собрать систему, обеспечивающую достаточную тягу, а значит комфорт и безопасность всех людей, проживающих в доме.
Купить сэндвич трубу для дымохода можно в среднем от 1200 до 3000 рублей, при этом стоимость зависит от:
- внутреннего диаметра,
- качества и толщины металла,
- материала и толщины теплоизоляционного слоя,
- наличия защитного наружного покрытия (например, от возникновения коррозии),
- длины изделия.
Не забывайте при расчетах учитывать стоимость фасонных изделий: углов (примерно 2100 рублей), тройников (примерно 2500 рублей), дефлекторов (700 рублей), зонтиков (600 рублей).
Все вышеперечисленные цены указаны за элементы диаметром 100 миллиметров, соответственно, больше дороже.
Кроме того, стоит учесть при подсчете расходов стоимость монтажа дымоходов из сэндвич труб. Обычно она варьируется от 15 до 40 % от стоимости материалов. Однако окончательную цену вам смогут озвучить только после полного проведения замеров и оценки сложности монтажа.
Видео: как сделать правильный дымоход
Заключение
Сэндвич трубы для дымохода – отличное надежное решение для вашего дома. Главное – правильно подобрать размер и следовать всем правилам во время монтажа. Тогда конструкция прослужит долго без необходимости проведения ремонтных работ.
