Самодельная русская печь на улице под навесом простой вариант изготовления

На сколько это удобно иметь русскую печь, работающую прямо на улице, уже давно оценили дачники, садоводы, владельцы приусадебных участков. Она лучше всякой мультиварки жарит, коптит, тушит, томит и парит. К тому же весь процесс приготовления пищи происходит на свежем воздухе. А чтобы неожиданное ненастье не омрачило таинство создания вкусных блюд, установить такую печь следует под защитой навеса или крыши.

Особенности

Русская печь для улицы в отличие от классической модели оснащена горизонтально расположенным топливником и подом. Её дымовая труба более короткая, а боковые стенки утеплённые, что способствует увеличению КПД при меньшем расходовании топлива.

Для удобства пользования камеру для готовки в такой печи размещают с фронтальной части, а топочный отдел с левого бока. Рациональное устройство жарочной камеры позволяет использовать её не только для варки или жарки продуктов, но и как шашлычницу, коптильню для мяса или рыбы. А если установить заслонку, то она превращается в духовку для выпечки кулинарных изделий и хлеба.

Материалы и количество кирпича

Для кладки печи своими руками нужно заранее закупить все строительные материалы и печную фурнитуру:

№ п/п Наименование Ед. изм. Количество
1 Обожжённый полнотелый кирпич из красной глины тыс. шт. 0,55
2 Шамотный кирпич тыс. шт. 0,15
3 Жирная глина кг 250
4 Песок кг 200
5 Чугунная дверца поддувала шт. 1
6 Чугунная дверца топочная шт. 1
7 Варочная плита шт. 1
8 Задвижка печная шт. 1
9 Оголовок на дымовую трубу шт. 1
10 Уголок стальной 50х50 мм м 10
11 Уголок стальной 25х25 мм м 8
12 Бетонная смесь для фундамента м³ 1,2
13 Стальная армирующая сетка м² 3,5
14 Рубероид или полиэтиленовая плёнка м² 3,5
15 Доски для опалубки или листы фанеры м² 3,5
16 Гвозди кг 0,5
17 Асбестовый шнур м 30
Читайте также:  Как сделать помпейскую печь своими руками инструкция с фото и чертежами

Подручные инструменты

Комплект необходимых инструментов так же собирают заранее. Он должен состоять из:

  • Шлифмашинки угловой 230-ка,
  • Шлифмашинки угловая 125-ка (не обязательно, но желательно, чтобы не переставлять круг и чашку),
  • удлинителя с тройником (чтобы не переключать розетки),
  • уровня 80 см,
  • уровня 30 см,
  • линейки металлической 1 м,
  • рулетки 3м,
  • мастерка строительного кладочного,
  • молотка обычного и резинового,
  • миксера с насадкой для приготовления раствора или дрели с регулирующимися оборотами,
  • ведра для замешивания раствора,
  • емкости для замачивания кирпича,
  • тряпки для рук и кирпича,
  • бетономешалки (хотя можно мешать и вручную),
  • лопаты.

Приготовление раствора

Раствор для кладки печи должен быть не только жаропрочным, но и пластичным, чтобы максимально упростить кладочный процесс. Приготовление раствора следует начинать с проверки качества глины. Для этого берут несколько частей глины с одинаковым объёмом и добавить воду, в таком количестве, чтобы получилась густая масса.

Затем в каждую часть вводят песок в разных пропорциях. Образованные смеси нужно основательно перемещать, разбавляя водой до нужной консистенции. Примерно, через 2 — 3 часа проводят испытание раствора. Для этих целей в смесь вводят деревянную палку или другой предмет, достают её и встряхивают.

О качестве раствора можно судить по толщине слоя, оставшегося на поверхности предмета:

  • менее 2 мм — не достаточно глины,
  • более 3 мм — мало песка.

Правильность подбора ингредиентов можно проверить и таким способом:

  • из каждого пробного состава раствора слепить жгуты толщиной 10 — 15 мм,

  • оставить их на 2 — 3 дня для полного высыхания,

  • проверить качество глинопесчаного раствора по состоянию жгутов: трещины на образце из правильного состава смеси образуются только на поверхности, а внутренняя часть останется цельной, без разрывов.

Определившись о пропорциями, приступают к замесу основного объёма смеси:

  • замачивают глину на 2 — 3 суток в воде, перемешивая периодически с помощью лопаты,

  • песок просеивают через металлическое сито с размером ячейки 1,5 мм, отделяя различные примеси в виде мелких камешек, ракушек и т. п. При большом загрязнении песок промывают и сушат,

  • отстоявшийся глиняный водный состав также пропускают через сито для удаления инородных включений,

  • соединяют одни ингредиенты в одной ёмкости и смешивают до густой консистенции.

Количество кирпича и какого

Для возведения уличной печи используют кирпич обладающий:

  • стойкостью к воздействию температур выше 1000ºС,

  • высокой прочностью,

  • способностью сохранять целостность пр резких скачках температур.

Печным кирпичом М200 или М250 красного цвета выкладывают внутренние поверхности корпуса печи. Он обеспечивает более равномерный прогрев печи, равномерную теплоотдачу. У печного кирпича очень плотная структура и низкий коэффициент поглощения влаги. Для кладки русской печи на улице его потребуется 550 шт.

В топочной камере и дымоходе температура может достигать 1300ºС, поэтому для её возведения нужен более огнеупорный кирпич — шамотный. В его состав входит огнеупорная глина, которая и обеспечивает его высокую термостойкость и жаростойкость. Обычно для изоляции огня в русской печи используют шамотный кирпич марки Ш8 размерами 250х120х55 мм. В данном случае его потребуется 150 шт.

Инструкция по изготовлению

Русская печь на улице обычно имеет сравнительно небольшие габариты, занимает не много места и быстро прогревается. Их строительство не требует особых профессиональных навыков. При правильной подготовке и наличие под рукой порядовке её вполне можно соорудить своими руками.

Фундамент

Уличная русская печь — тяжёлая массивная конструкция. Поэтому в качестве опоры грунтовой подушки или бетонной стяжки будет не достаточно. Под такую печь следует соорудить железобетонное основание в форме плиты. Глубина её подземной части должна быть минимум 50 см и выступать над поверхностью земли на 10 см. Пошагово процесс заливки фундамента выглядит следующим образом:

  • отрывают котлован на 25 30 см глубже и шире с каждой стороны на 10 см будущей конструкции и утрамбовывают его дно,

  • укладывают слой песка толщиной 15 см и уплотняют с проливкой водой,

  • устраивают щебёночную подушку толщиной 10 15 см с послойным уплотнением,

  • устанавливают опалубку, сбивая её из отдельных досок. Использовать для этих целей лучше листы фанеры, разрезав их на детали подходящего размера. Опалубка из щитов фанеры не имеет больших зазоров, не пропускает влагу, хорошо удерживают бетон в заданной форме, а конструкцию из досок желательно изнутри оббить рубероидом или полотнами полиэтиленовой плёнки,

  • монтируют армирующую конструкцию из двух слоев арматурной сетки. Одну из них укладывают в нижней, а другую в верхней части монолитной плиты. Между собой их соединяют вертикальными прутами арматуры. Связывают все эти элементы в единую систему вязальной стальной проволокой,

  • заливку бетона осуществляют слоями, уплотняя каждый слой строительным вибратором,

  • бетонная смесь набирает первоначальную прочность в течение недели. В этот период верхняя плоскость фундаментной плиты должна быть закрыта полиэтиленовой плёнкой. Периодически её нужно снимать и проливать смесь водой, что бы конструкция могла просохнуть равномерно, без образования трещин,

  • теперь можно снять опалубку. Кладочные же работы рекомендуется начинать не ранее, чем через 25 — 30 дней.

Для защиты от воздействия почвенных вод боковые поверхности готовой опоры обмазывают горячим битумом за 2 раза, на верхнюю поверхность наклеивают на битуме два слоя рубероида.

Кладка печи и дымохода

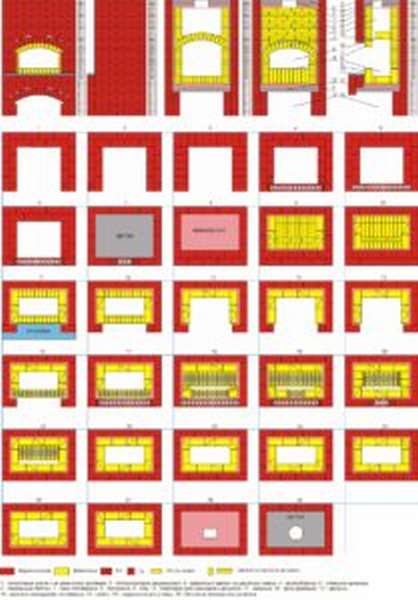

Порядовка:

Самодельная русская печь на улице под навесом простой вариант изготовления

Порядовка уличной русской печи

№ ряда

Порядовка

1 6

Кладка согласно порядовки подставки печи с соблюдением перевязки

7

Перекрытие элементов подставки

8

Перевязка элементов перекрытия и формирование днища топки

9, 10

Кладка топки с футеровкой шамотным кирпичом, установка дверцы

11

Перекрытие топочной камеры, установка решётки для барбекю

12 16

Формирование стенок жарочной камеры с перевязкой кирпича в каждом последующем ряду

17

Перекрытие жарочной камеры. Монтаж варочной плиты и асбестоцементного шнура в зазоры между неё и кирпичной поверхностью

18, 19, 20,

Кладка свода жарочной камеры, продолжение формирования стен

21

Перекрытие свода

22

Кладка козырька по периметру корпуса. Для этого крайние ряды корпуса выдвигаются

23

Сужение дымового отверстия

24

Полное перекрытие жарочной камеры и формирование дымового канала

25

Окончание формирования крышки жарочной камеры и дымового канала

26

Начало возведения дымохода

27

Перевязка первого ряда дымохода

28 -29

Кладка дымовой трубы нужной высоты

Самодельная русская печь на улице под навесом простой вариант изготовления

Пример готовой работы

Изготовление навеса

Навес над русской печью на улице может иметь квадратную, прямоугольную или многогранную форму и возводиться из любого материала: металла, поликорбаната, дерева. Быстрее и экономичнее опор и других несущих конструкции использовать древесину хвойных пород или липы.

После разметки размеров постройки выполняется:

  • Выемка грунта под фундамент. Траншей глубиной не менее 30 см откапывают по периметру будущего навеса.

  • Уплотнение дна траншеи щебнем.

  • Укладка двух прутов арматуры диаметром 10 мм по всей длине траншеи и заливка бетонного раствора 15 см,

  • Монтаж каркаса из 4 стоек, скреплённых между собой в в верхней части распорками и брусом. Нижняя часть опор фиксируется к монолитной ленте с помощью металлических уголков.

Этап возведение крыши является самым ответственным элементом сооружения и имеет стропильную систему, способную выдержать вес кровельного покрытия и воздействие снеговой и ветровой нагрузки:

  1. Стропила крепят к горизонтальным брусьям каркаса, к ним прибивают обрешётку, на которую укладывают кровельный материал.
  2. Форма крыши для навеса над русской печью на улице может иметь двухскатную, вальмовую, или шатровую форму.
  3. Для кровельного покрытия используют битумную черепицу, деревянную дранку или металлопрофиль.
  4. Важный момент в этой конструкции — это защита примыкания кровельного покрытия к дымоходу от возгораний.
  5. Дымовую трубу нужно обрамить стальным фартуком, прикрепив его к обрешётке дюбелями или саморезами.
  6. Чтобы влага не проникала через зазоры между фартуком и кровельным покрытием, их следует заполнить силиконовым герметиком.
  • Грунт на площадке под навесом нужно разровнять и уплотнить. Затем отсыпать слой щебёнки толщиной 15 — 20 см, выполнить песчаную подушку. Финишное напольное покрытие можно изготовить из тротуарной плитки или плоского камня. У основания под полы обязательно должен быть уклон в одну сторону для стока воды.

Самодельная русская печь на улице под навесом простой вариант изготовления

Пример навеса для печи

Кроме того, все деревянные элементы нужно пропитать специальными составами для повышения огнестойкости и влагостойкости.

Сушка и финальные работы

Перед тем, как начать использовать печь с максимальной теплоотдачей, её нужно просушить небольшими порциями топлива. Приступать к сушке нужно разу же после окончания кладочных работ и проводить ежедневно до того момента, пока не исчезнут все сырые пятна на поверхности корпуса, а дверца поддувала будет оставаться сухой без капель конденсата. В летнее время достаточно недели, но а зимой на улице такие работы вряд ли возьмётся выполнять.

Украсить русскую печь на улице можно своими руками с помощью декоративной штукатурки или облицовки плиткой.

Вывод

Построить русскую печь на улице можно за несколько дней, пользоваться её долгое время. От непогоды и жарких лучей спасёт навес, под которым кроме печи можно удобно расположить обеденный стол, скамьи и кухонную утварь.
