Порядовка и правила самостоятельного изготовления распушки дымохода

Порядовка распушки печной трубы позволяет выложить части кирпичного дымохода с соблюдением всех пропорций.

Для новичков важно понимать, что это такое – распушка, выдра печи.

Что такое распушка?

Для этого напомним все части кирпичной печи:

  • основная труба дымохода выкладывается от печи,
  • не доходя до плиты перекрытия, начинаем формировать шейку печи, которая по сути является началом распушки,
  • распушка – это небольшое увеличение наружного сечения трубы для предотвращения сильного нагрева деревянных, других поверхностей перекрытия, стен,
  • после выхода из перекрытия дымоход уменьшается до прежних габаритов, выводится на крышу,
  • за 7 слоев блоков до выхода трубы из крыши начинаем выкладывать «выдру» небольшое расширение наружной трубы. Такая конструкция не позволяет воде попадать внутрь дымохода:
  • выше этой части формируем шейку, одинакового наружного сечения с основным дымоходом,
  • за несколько рядов до верха начинаем формировать оголовок кирпичной трубы, на который устанавливаем защитный колпак.

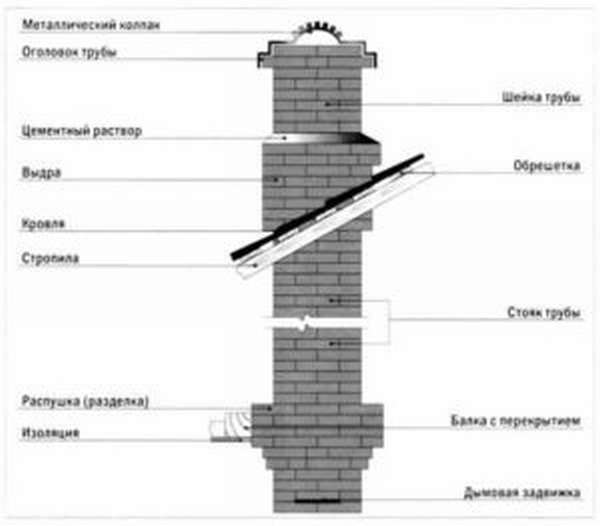

Схема дымохода c элементами

Для представления и общего понимания выложим фотографию (схему где указано место распушки и «выдры»):

Порядовка и правила самостоятельного изготовления распушки дымохода

А основные схемы порядовки показаны ниже, где разбирается самостоятельная кладка деталей дымохода.

Рекомендации по выбору кирпича

Сразу отметим – простой строительный кирпич для  кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы всех дымоходов – использование керамического термостойкого сорта кирпичей.

Порядовка и правила самостоятельного изготовления распушки дымохода

В основном используются блоки красного цвета. Но нельзя путать и использовать пористый огнестойкий кирпич или пустотелые блоки для кладки дымохода, место таких материалов для сооружения внутреннего слоя топочного отсека.

Отдельно отметим, что для возведения печей используется готовый или самодельный раствор на основе огнеупорной или шамотной глины. Стыки должны заполняться полностью, без оставления даже незначительных пустот.

Кирпичи должны выдерживать воздействие осадков, перепадов температур и сильных ветров. Приведем необходимые характеристики таких блоков.

Минимальный уровень прочности на сжатие. 300-500.
Процент влагопоглощения. От 7%.
Минимальная величина циклов морозостойкости. F100.
Величина значения веса от объема материала. 2,1 г/см3.

Разберем пошаговую инструкцию самостоятельного строительства «выдры», распушки основных размеров.

Выдра и распушка с дымовым каналом 140 х 270 мм

Размер зависит от толщины швов, качества блоков. При расчете величины сдвига кирпичей учитывается минимальная величина сдвига блоков в каждом ряду на 70-75 мм.

Выполнение порядовки распушки

Порядовка и правила самостоятельного изготовления распушки дымохода

Порядока распушки дымохода 140270

Кладка распушки начинается с укладки шейки печи. Работа проводится в несколько этапов.

№№ ряда Описание работы
1 выкладываем шейку печи, для этого выкладываем внутренний канал, размером 140/270 мм. Наружный размер дымохода соответственно будет иметь размер 380/510 мм. Для кладки шейки готовим 5 кирпичей.
2 Начинаем формировать распушку. Выдвигаем наружу кирпичи так, чтобы размер стал 450/590 мм. Здесь уже придется использовать бой кирпича после доставки или откалывать от целого блока необходимые по размеру части. Для этого используем молоток каменщика (кирочку) или отрезаем детали болгаркой с алмазным кругом. Внутреннее сечение канала должно оставаться неизменным.
3 Еще немного выдвигаем кирпичи наружу, доводим размер до 560/610 мм. Продолжаем использовать отрезанные детали. Обязательно проверяем правильность укладки по отвесу или уровнем.
4 Доводим габариты трубы до 570/710 мм. Внутрь кладки ставим детали, толщина которых до 100 мм.
5 Мы сформировали наружное сечение распушки, поэтому выдерживаем его.
6 Начинаем перевязку. Укладываем первой половинку или просто разворачиваем деталь поперек или вдоль.
7 Укладываем кирпичи, выдерживая размер шейки печи 380/510 мм.

Выполнение порядовки выдры

Эта деталь выполняется с постоянной перевязкой. Потребуется выложить 9 слоев кирпича. В средней части конструкции потребуется укладывать резаные детали для сохранения пропорции.

№№ ряда. Описание работ
1 Выкладываем шейку печи. Потребуется 5 кирпичей. Наружный габарит 380/510 мм.
2 Делаем увеличение только длинной части трубы. Добавляем в ряд 1 половинку и 1 деталь в ¾ целого блока. Во внутреннем ряду устанавливаем пластинки.
3 Длина остается неизменной. Увеличиваем на ½ целого блока 1 сторону по ширине. Здесь будет делаться срез.
4 Выкладываем по схеме порядовки, добиваемся увеличения откоса с боков.
5 -6 Кладем строго по схеме. На 6 доводим длину скоса до 480 мм.
7 Завершаем выполнение выдры с 3 сторон.
8 Выпускаем откос с 4 стороны, выкладываем блоки по схеме.
9 Перевязываем 8 ряд кирпичей и заканчиваем укладку выдры.
10 В этом и последующих рядах уменьшаем наружный размер до 31-/580 мм.

Обратите внимание, что кладка свеса начинается с правой стороны канала и расширяется на ¼ длины кирпича. Для предохранения от быстрого образования слоя сажи на скосе, штукатурим его цементным раствором. Такая обработка не позволит задерживаться здесь конденсату и воде.

Распушка и выдра с дымовым каналом 270 х 270 мм

Этот вариант отличается только размерами, все основные операции выполняются по аналогичной схеме.

Кладка распушки

Порядовка и правила самостоятельного изготовления распушки дымохода

Порядока распушки дымохода 270270

Для сооружения распушки выкладываем 7 рядов блоков.

№№ рядов Описание работ
1 Выкладываем шейку трубы. Ее внутренний размер 270/270 мм. Наружный – 510/510 мм. Для укладки ряда используем 6 блоков.
2 Доводим наружный размер до 640/640. Для этого используем обрезки кирпича и внутри укладываем пластины.
3 Размер распушки 770/770 мм. Для его укладки используем только целые кирпичи.
4 Продолжаем расширять распушку и делаем с помощью половинок и других деталей размер 910/910 мм.
5 Расширяем распушку до необходимого размера. Он  должен быть 1030/1030 мм. Для кладки используем целые блоки.
6-7 Перевязываем слои между собой, не изменяя размер наружной части
8 В этом ряду доводим габариты дымохода до общего размера всей конструкции и выкладываем шейку трубы.

Укладка выдры

Порядовка и правила самостоятельного изготовления распушки дымохода

Для кладки выдры потребуется уложить 7 рядов блоков:

  • выкладывая шейку трубы, выдерживаем размер канала для прохождения газов 270/270 мм с наружными габаритами 510/510 мм,
  • второй начинаем формировать свес с правой стороны. Кирпичи выдвигаем на ¼ размера блока,
  • третий – начало формирования свеса с 2 узких сторон трубопровода,
  • в следующем доводим его величину до длины полутора блоков по боковым сторонам,
  • в 5 слое блоков используя отрезанные или отколотые части целого кирпича, доводим величину откоса до длины 2 блоков,
  • выкладывая следующий рядок, завершаем формировку. Во внутренней части укладываем отрезки целого блока для сохранения внутреннего сечения полости дымохода,
  • в последнем слое перевязываем ряды с помощью половинок.

Следующий этап – формируем шейку, уменьшив наружные размеры до 510 мм со всех сторон трубы. Выполнив укладку шейки трубы еще, переходим к формированию оголовка и установки защитного колпака.

После кладки

После окончания всех строительных работ обязательно проверяем качество тяги в трубопроводе:

  1. Если он забит строительным мусором, достаем из низа дымохода 4 оставленных для этих целей половинок.
  2. Опустив с крыши тросик, привязываем ко 2 концу ершик подходящего размера и вытягиваем его в топочный отсек.
  3. Убираем весь мусор, остатки раствора или крошки кирпичей. Укладываем на раствор половинки ревизий и проверяем тягу.

Теперь остается просушить печь несколько дней и устранить возможные дефектные места в кладке. Для этого укладываем в топку 2-3 кг дров и когда они полностью прогорят, а печь остынет, повторяем операцию заново.

В этот раз внимательно осматриваем все поверхности трубы дымохода и отмечаем места протечек газа. После остывания печи устраняем недостатки и протапливаем печку снова.

Только после полного высыхания поверхностей можно закладывать полную топку дров и переходить к эксплуатации отопительного агрегата. Выполнив все работы по правилам, убедившись в качестве выполненных работ, вы получаете теплую атмосферу в доме, с ароматом сгоревших дров даже в лютые морозы.
